Cómo cambiar: amortiguador telescópico de la parte delantera - VAUXHALL Vivaro Camión de plataforma / Chasis (X82) | Guía de sustitución

descargas: 0

Vistas: 1

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VAUXHALL Vivaro Camión de plataforma / Chasis (X82) 1.6 CDTi, VAUXHALL Vivaro Camión de plataforma / Chasis (X82) 1.6 CDTI, VAUXHALL Vivaro Camión de plataforma / Chasis (X82) 1.6 CDTi, VAUXHALL Vivaro Camión de plataforma / Chasis (X82) 1.6 CDTi, VAUXHALL Vivaro Camión de plataforma / Chasis (X82) 1.6 CDTi … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo

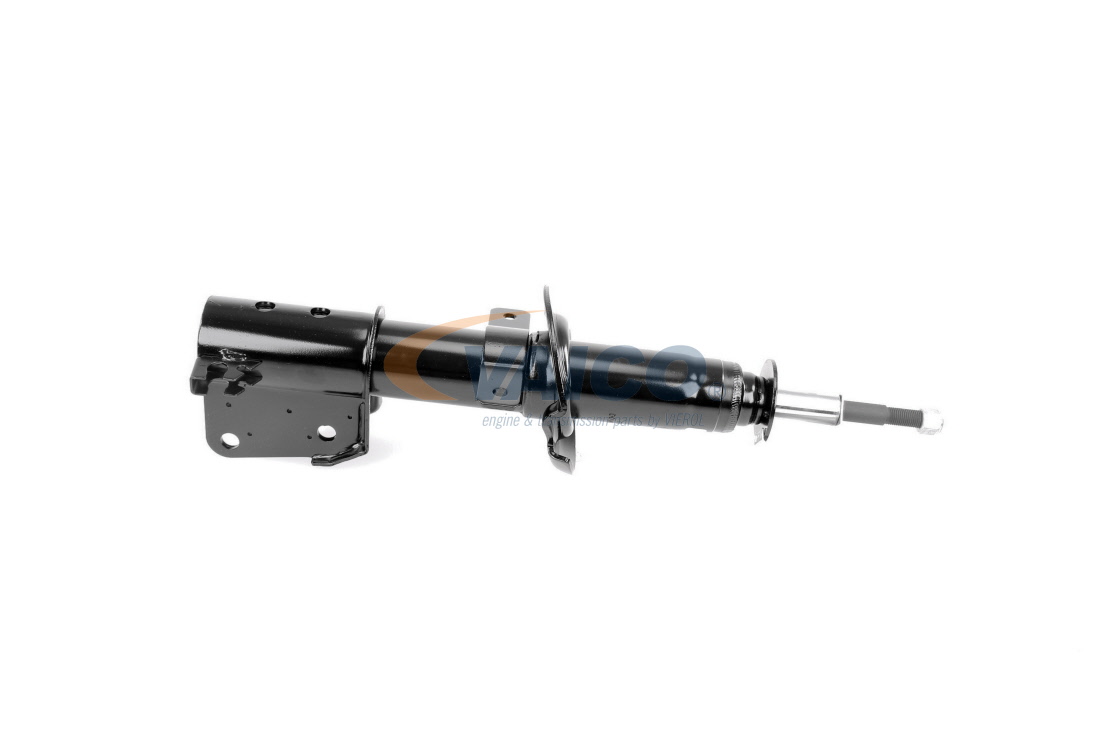

Productos alternativos

Amortiguador

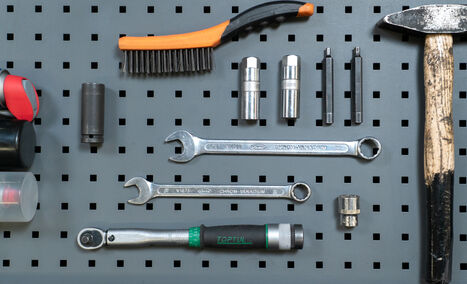

Sustitución: amortiguador telescópico - VAUXHALL VIVARO Platform/Chassis. Herramientas usted necesita:

                      Cepillo de alambre

                      Spray WD-40

                      Spray limpiador multiusos

                      Grasa cerámica

                      Llave dinamométrica

                      Llave combinada de 16 mm

                      Llave combinada de 21 mm

                      Llave de vaso de 21 mm

                      Llave de vaso de 19 mm para tuercas de puntal

                      Llave de vaso de 21 mm para tuercas de puntal

                      Barra de extensión hexagonal H5

                      Barra de extensión hexagonal H6

                      Vaso de impacto para ruedas de 19 mm

                      Llave de carraca o herramienta eléctrica para la extracción/instalación de elementos de sujeción roscados

                      Llave giramachos con mango en T

                      Punzón para pasadores

                      Martillo

                      Compresor de muelles estacionario

                      Gato para transmisión o un segundo gato para vehículos

                      Funda de protección para guardabarros

                      Elevador de coches o gato con caballetes para gatos y calzos para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - VAUXHALL VIVARO Platform/Chassis. AUTODOC recomienda:

Los puntales, los muelles de suspensión y las copelas de amortiguador de la suspensión delantera deben ser sustituidos por parejas.
El procedimiento de sustitución es idéntico para los puntales, los muelles de suspensión y las copelas de amortiguador de la izquierda y la derecha que forman parte de la suspensión delantera.
Todos los trabajos deberían ser efectuados con el encendido desconectado.

Sustitución: amortiguador telescópico - VAUXHALL VIVARO Platform/Chassis. Realice los siguientes pasos:

Paso 1

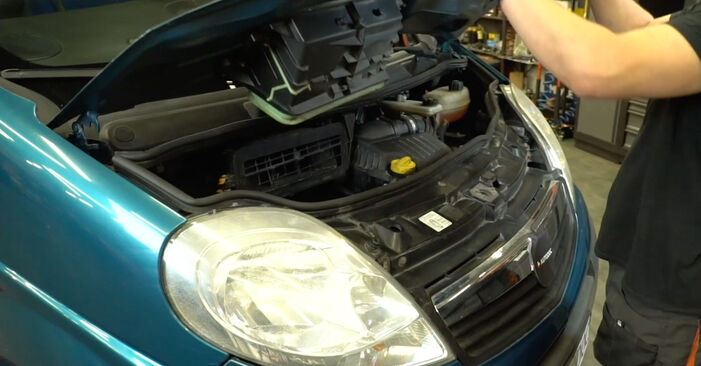

Abra el capó.

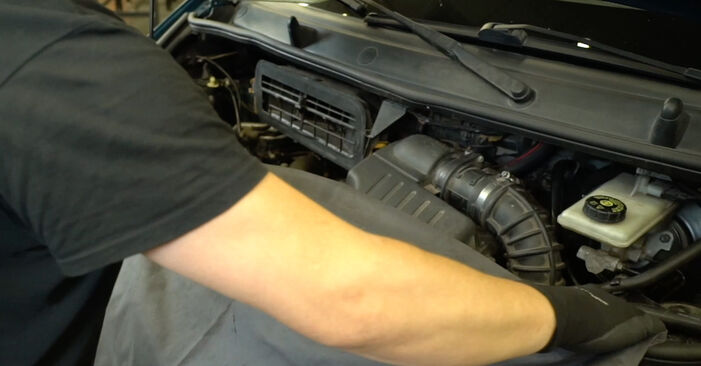

Paso 2

Utilice una funda de protección para guardabarros con el fin de evitar daños en la pintura y en las piezas de plástico del coche.
Paso 3

Retire la tapa del elemento de sujeción superior del puntal de suspensión.
Paso 4

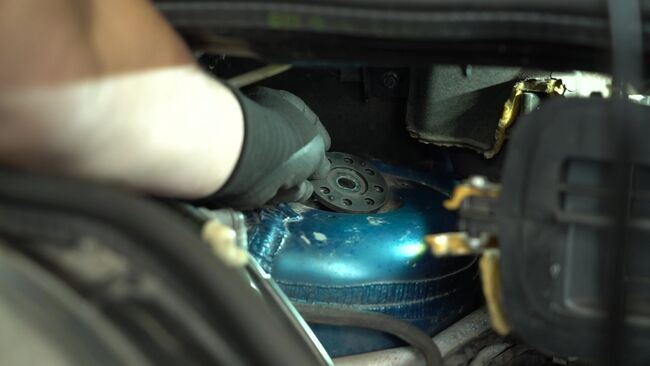

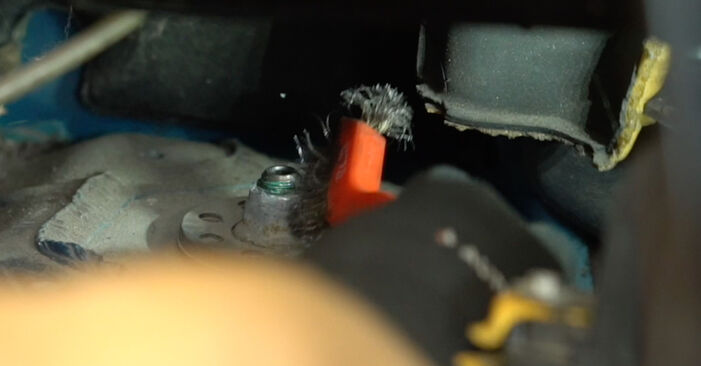

Limpie el elemento de sujeción superior del puntal de suspensión. Utilice un cepillo de alambre. Utilice el spray WD-40.

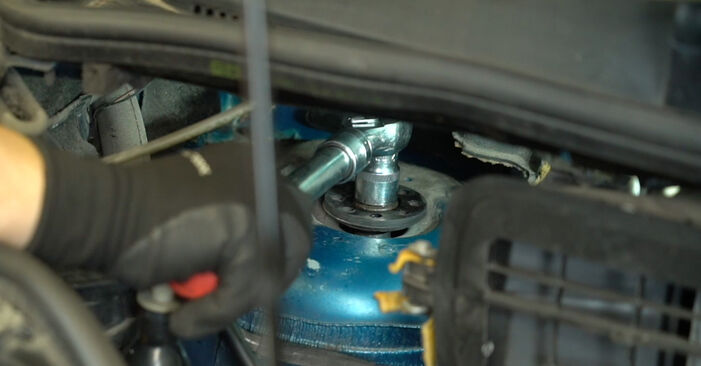

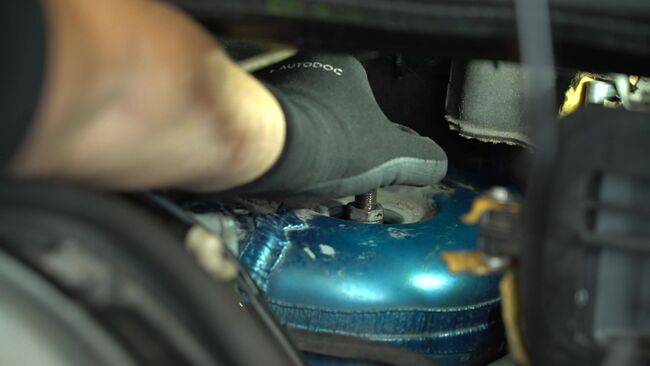

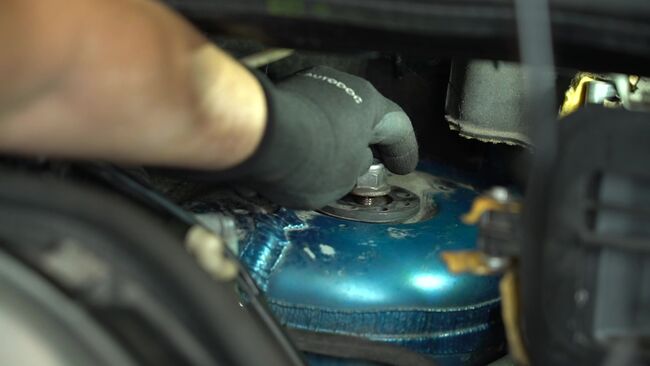

Paso 5

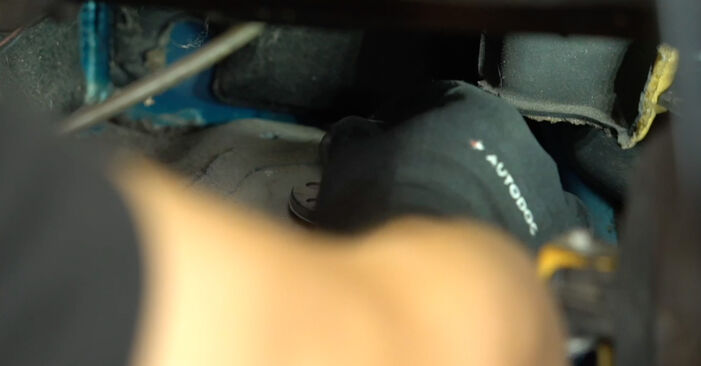

Afloje el elemento de sujeción superior del puntal de suspensión. Utilice una llave de vaso de 21 mm. Utilice una llave de carraca.

¡Importante!
No desenrosque por completo el elemento de sujeción superior del puntal de suspensión.
Paso 6

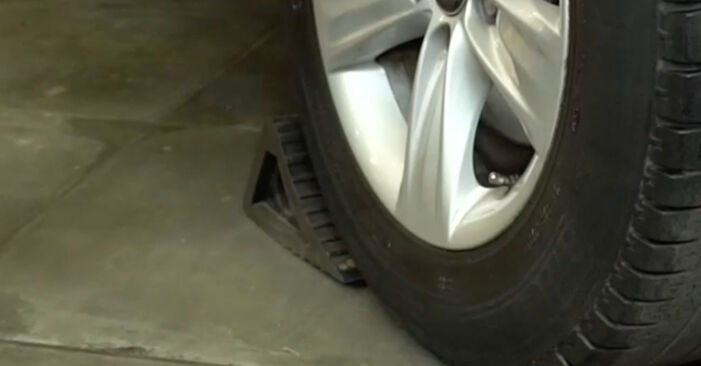

Asegure las ruedas mediante calzos.

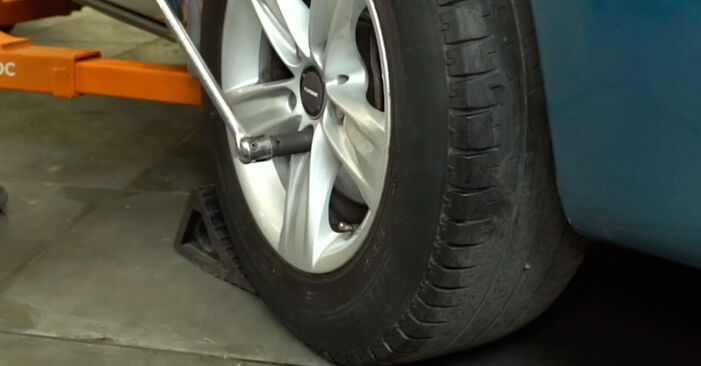

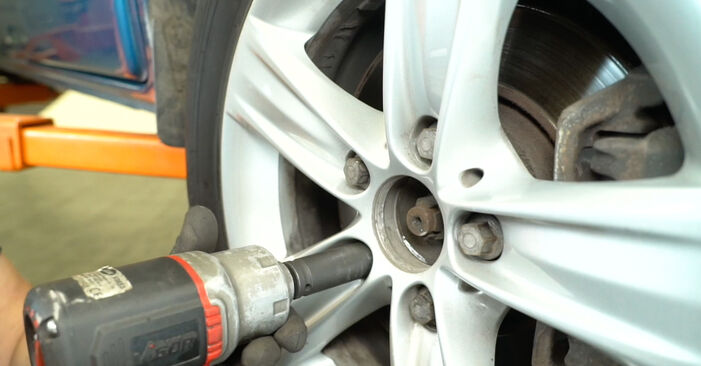

Paso 7

Afloje los elementos de sujeción de la rueda. Utilice un vaso de impacto para ruedas de 19 mm. Utilice una llave giramachos con mango en T.

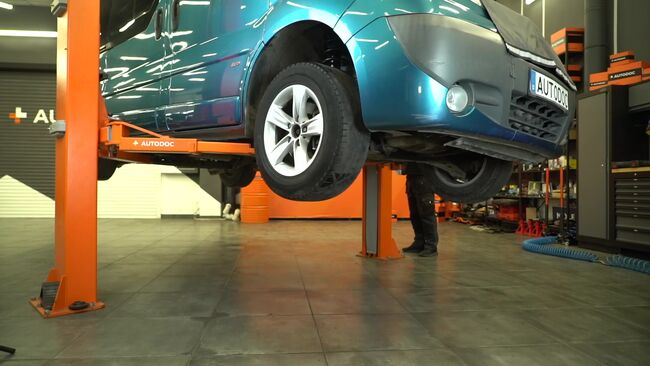

Paso 8

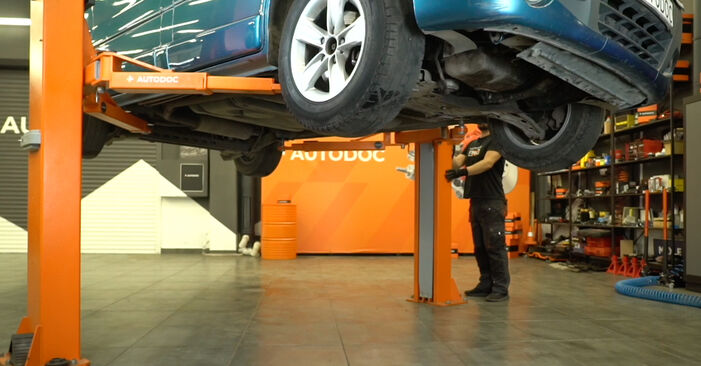

Levante el vehículo.

¡Atención!
Si está utilizando un gato, asegúrese de que el coche se encuentra aparcado sobre una superficie dura y plana.No olvide asegurar el coche adicionalmente por medio de caballetes para gato.

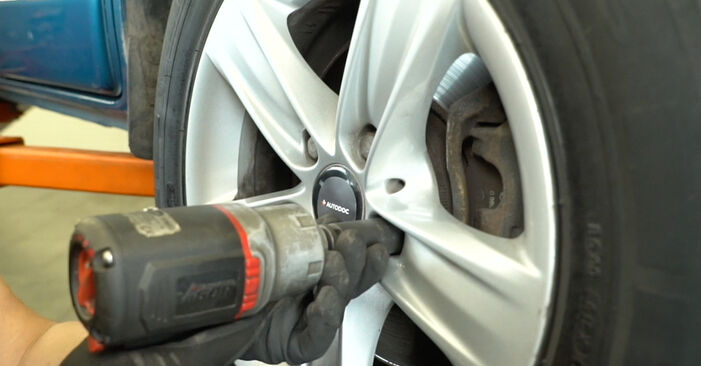

Paso 9

Desenrosque los elementos de sujeción de la rueda.

Sustitución: amortiguador telescópico - VAUXHALL VIVARO Platform/Chassis. Consejo:
Para evitar lesiones, sostenga la rueda al desenroscar los elementos de sujeción.
Paso 10

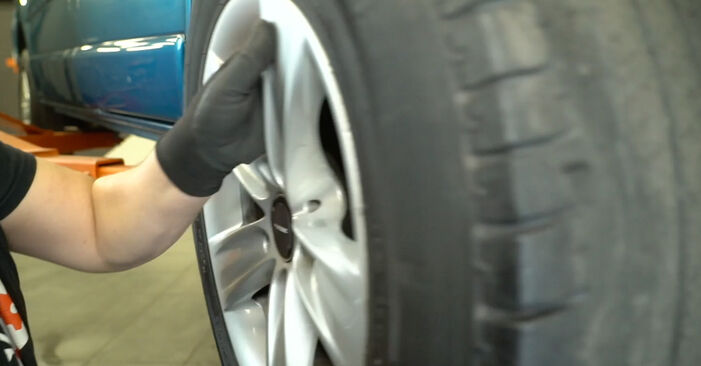

Retire la rueda.
Paso 11

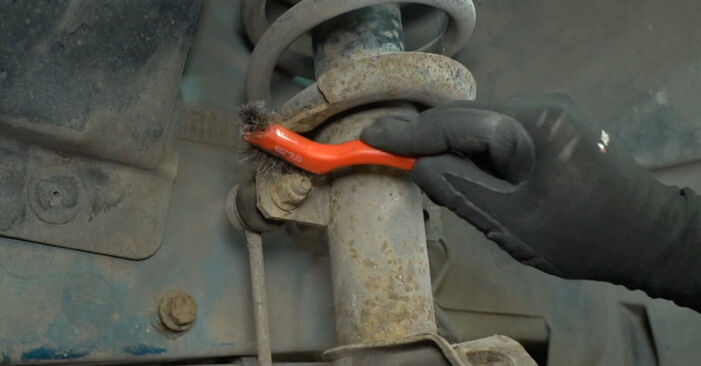

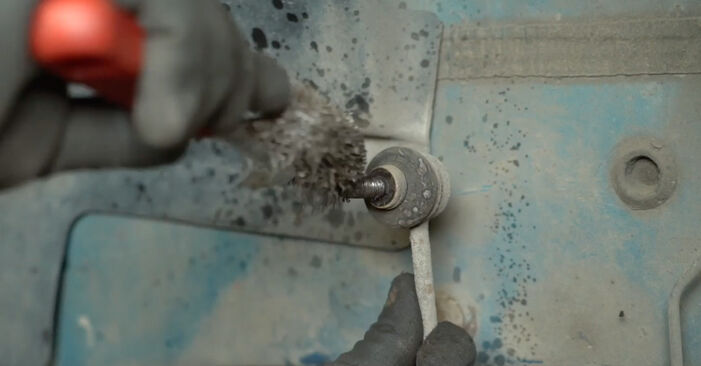

Limpie el elemento de sujeción que conecta la bieleta de la barra estabilizadora al puntal de suspensión. Utilice un cepillo de alambre. Utilice el spray WD-40.

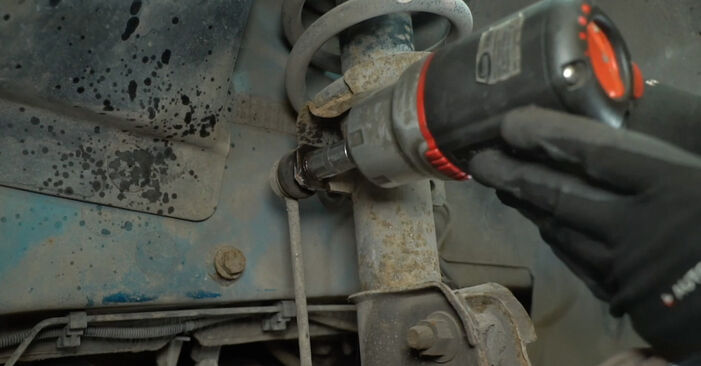

Paso 12

Desenrosque el elemento de sujeción que conecta la bieleta de la barra estabilizadora al puntal de suspensión. Utilice una llave combinada de 16 mm.

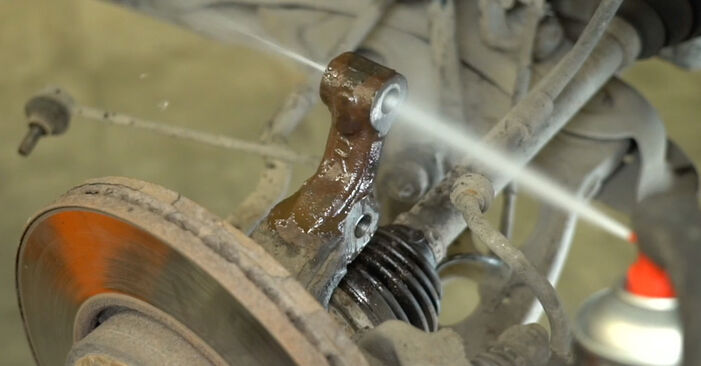

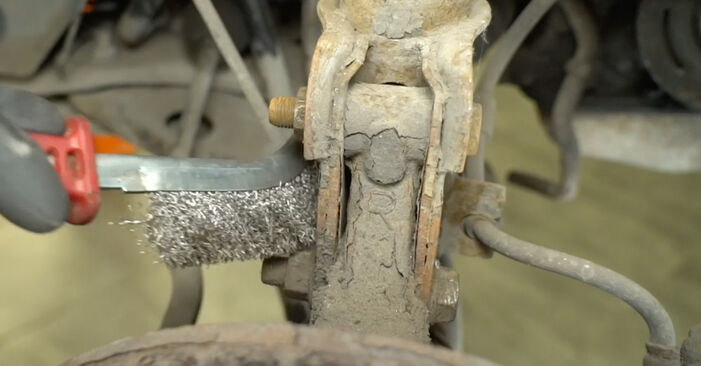

Paso 13

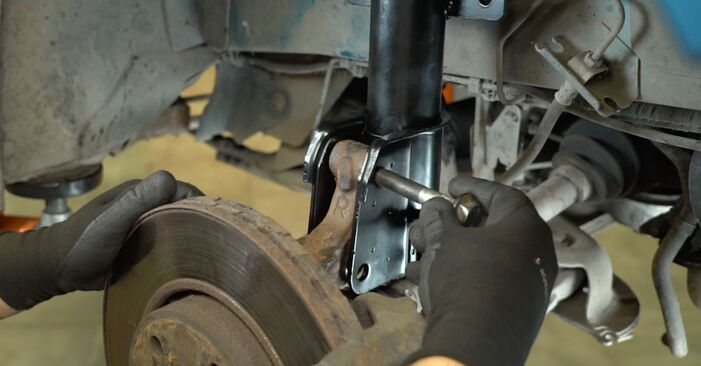

Limpie los elementos de sujeción que conectan el puntal de suspensión a la mangueta de dirección. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 14

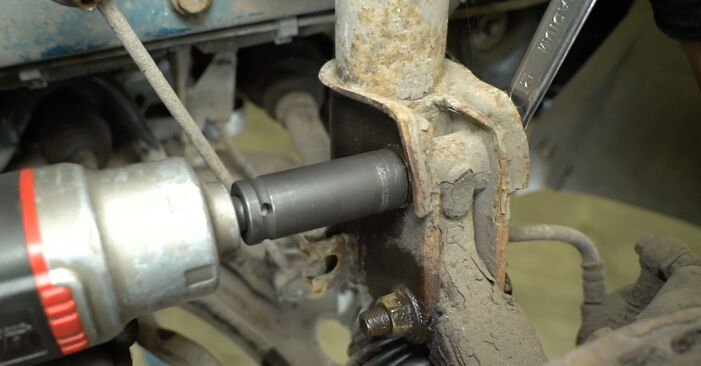

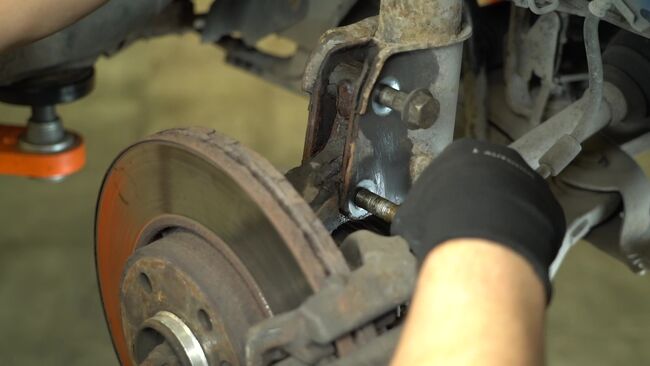

Desenrosque los elementos de sujeción que conectan el puntal de suspensión a la mangueta de dirección. Utilice una llave combinada de 21 mm. Utilice una llave de vaso de 21 mm. Utilice una llave de carraca.

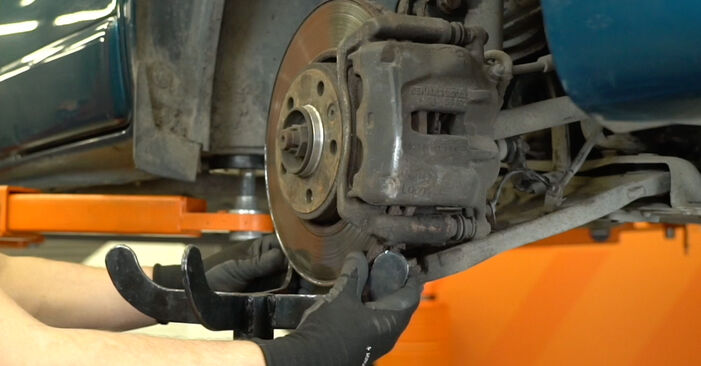

Paso 15

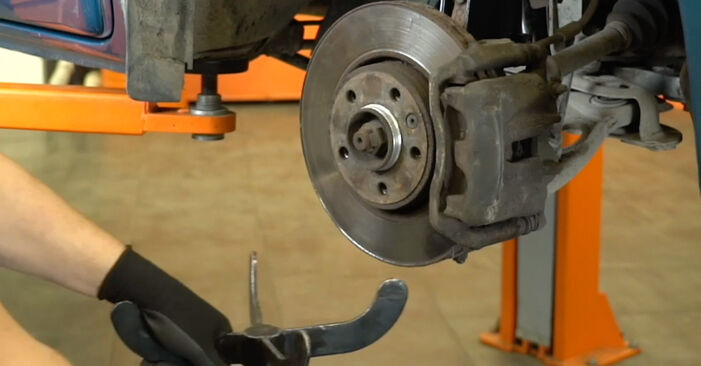

Levante la mangueta de dirección por medio de un gato. Utilice un gato para transmisión o un gato para vehículos adicional.
Paso 16

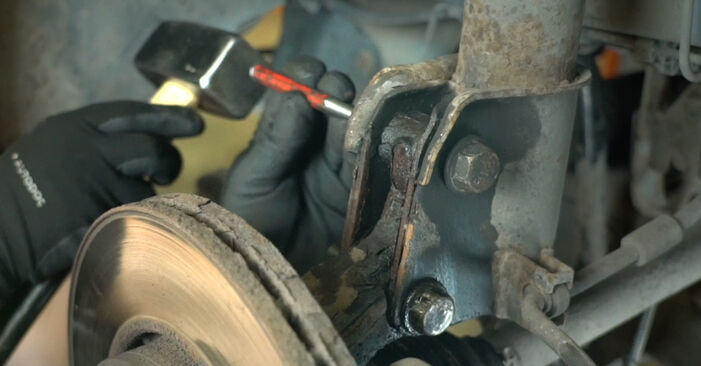

Perfore los pernos de sujeción, pero no los retire. Utilice un punzón para pasadores. Utilice un martillo.
Paso 17

Retire el elemento de sujeción superior del puntal de suspensión.
Paso 18

Retira el tope de retención superior del puntal de suspensión.
Paso 19

Separe el latiguillo de freno de su soporte en el puntal.
Paso 20

Retire los pernos de sujeción.

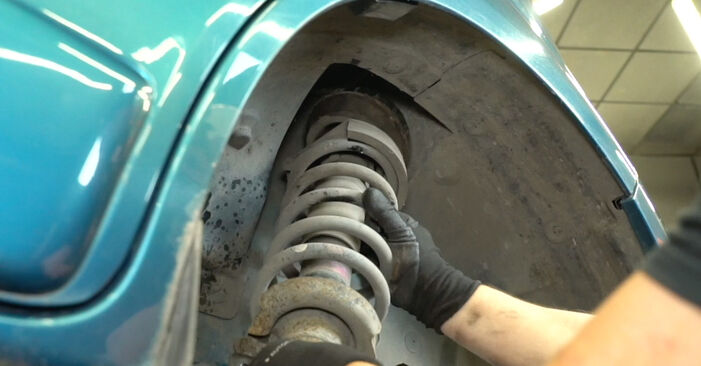

Paso 21

Retire el puntal de suspensión.

Sustitución: amortiguador telescópico - VAUXHALL VIVARO Platform/Chassis. Consejo de los expertos de AUTODOC:
Dependiendo de la pieza que vaya a sustituir, es posible que tenga que desmontar el puntal de suspensión. Pero si desea sustituir todo con componentes nuevos, no será necesario desmontar el puntal antiguo. En este caso, solamente necesitará un compresor de muelles estacionario para montar un puntal nuevo, si las piezas del mismo fueron adquiridas por separado.
Paso 22

Limpie los asientos de montaje del puntal de suspensión. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 23

Limpie el elemento de sujeción que conecta la bieleta de la barra estabilizadora al puntal de suspensión. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.

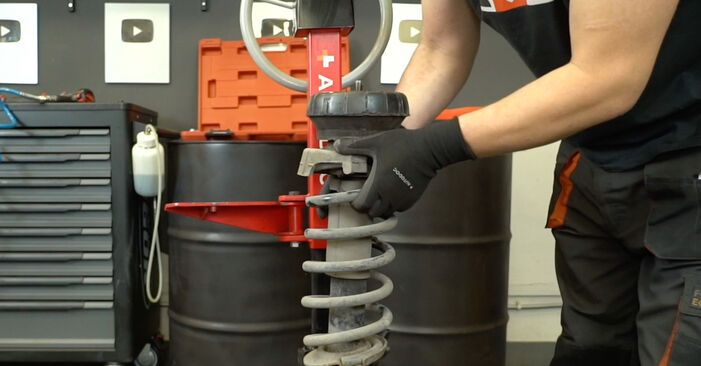

Paso 24

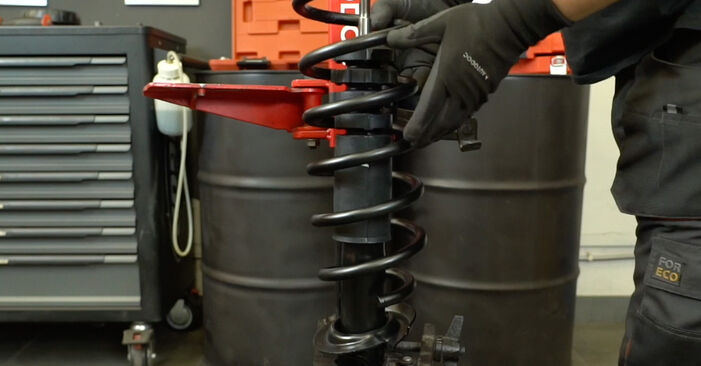

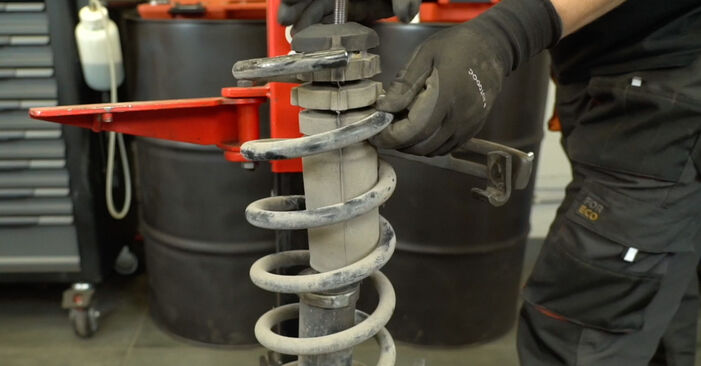

Coloque el conjunto del puntal de suspensión sobre el compresor de muelles estacionario.

Sustitución: amortiguador telescópico - VAUXHALL VIVARO Platform/Chassis. Los profesionales recomiendan:

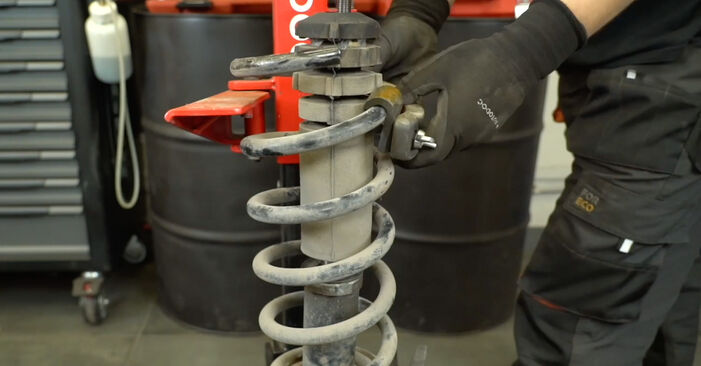

Al utilizar un compresor de muelles estacionario, las espiras del muelle deben estar sujetas con firmeza mediante abrazaderas, comprimiendo el muelle por ambos extremos.Asegúrese de que el muelle se encuentra en la posición correcta.Cerciórese de que las mordazas del compresor están bien encajadas en las espiras.

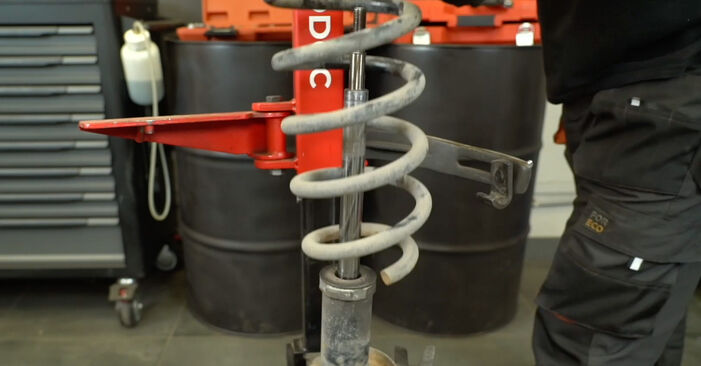

Paso 25

Comprima el muelle.

¡Importante!
Tenga cuidado: un muelle comprimido almacena una gran cantidad de energía y, si el compresor se suelta, el muelle puede expandirse violentamente y causar lesiones graves o incluso la muerte.

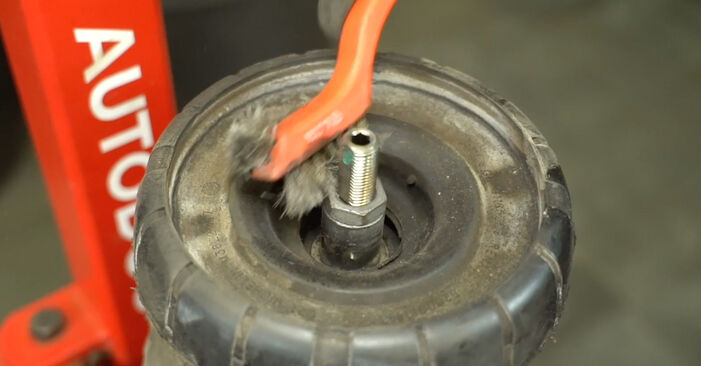

Paso 26

Limpie la parte superior del vástago de pistón del puntal. Utilice un cepillo de alambre. Utilice el spray WD-40.

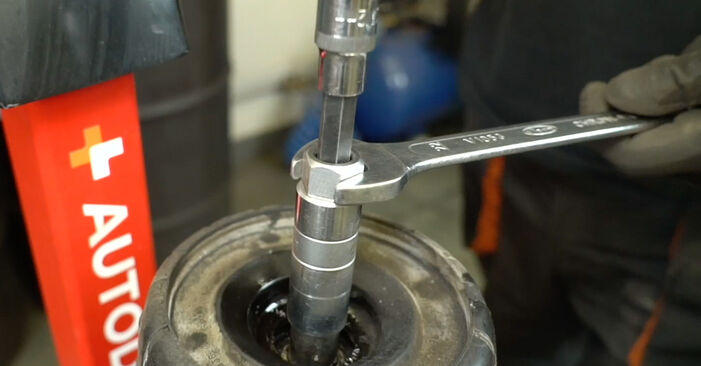

Paso 27

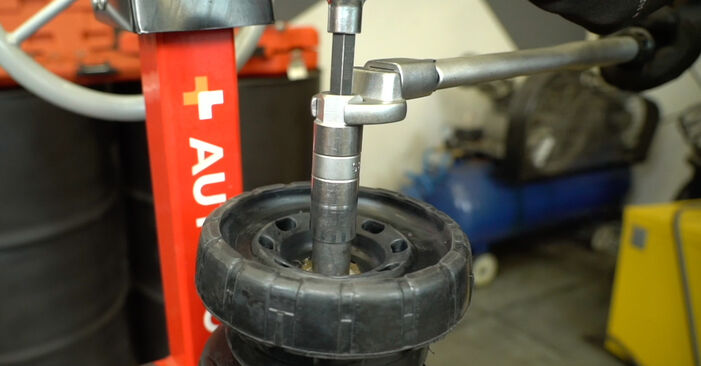

Desenrosque la tuerca del vástago de pistón del puntal. Utilice una llave de vaso de 21 mm para tuercas de puntal. Utilice una barra de extensión hexagonal H5. Utilice una llave de carraca.

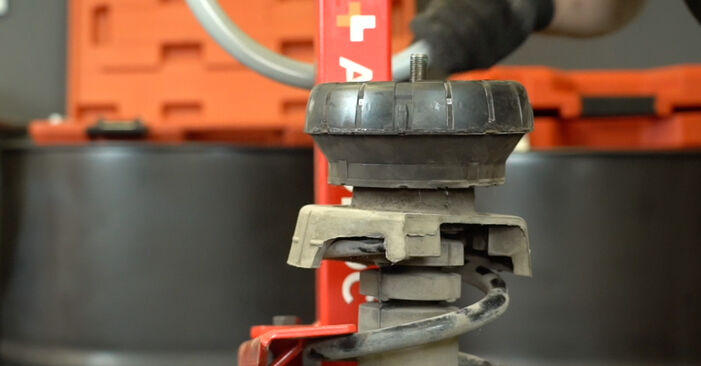

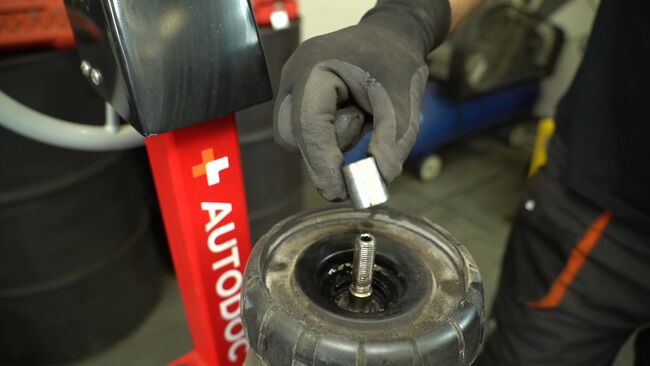

Paso 28

Retire el separador.

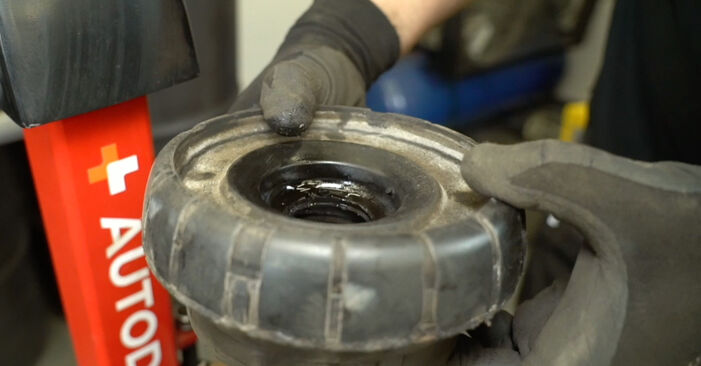

Paso 29

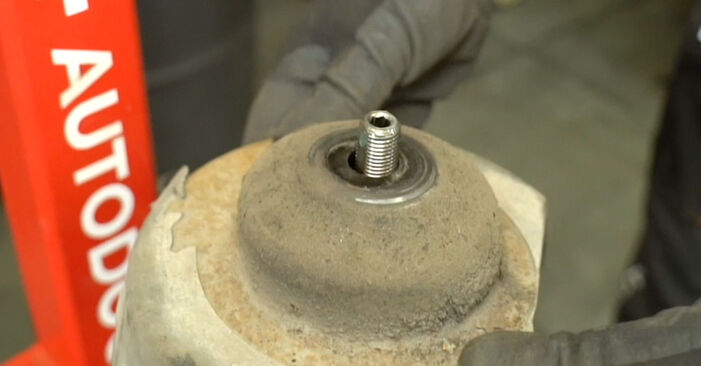

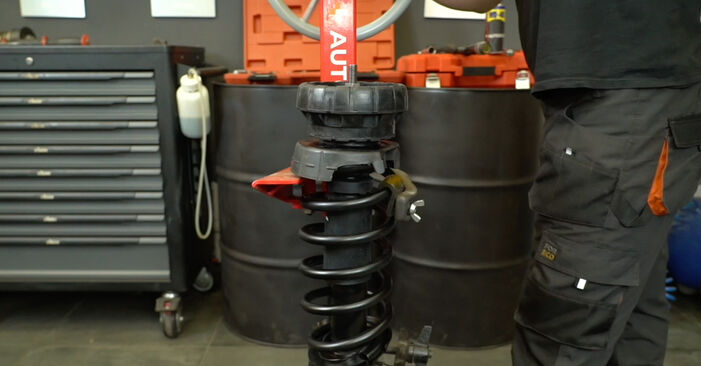

Retire la copela superior de amortiguador.
Paso 30

Retire el asiento superior del muelle.
Paso 31

Suelte el muelle.
Paso 32

Retire el fuelle guardapolvo.
Paso 33

Retire el muelle.

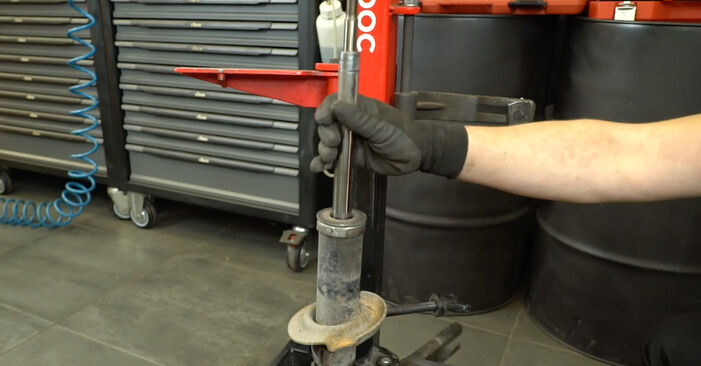

Paso 34

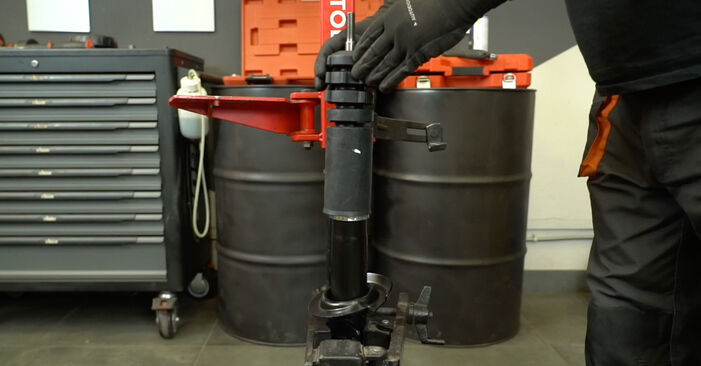

Retire el puntal antiguo del compresor de muelles estacionario.

Sustitución: amortiguador telescópico - VAUXHALL VIVARO Platform/Chassis. Consejo:
Antes de instalar el amortiguador nuevo, asegúrese de cebarlo si así lo recomienda el fabricante de la pieza. Para ello, mantenga el amortiguador en posición vertical, comprímalo y deje que se extienda por sí solo entre 3 y 5 veces.

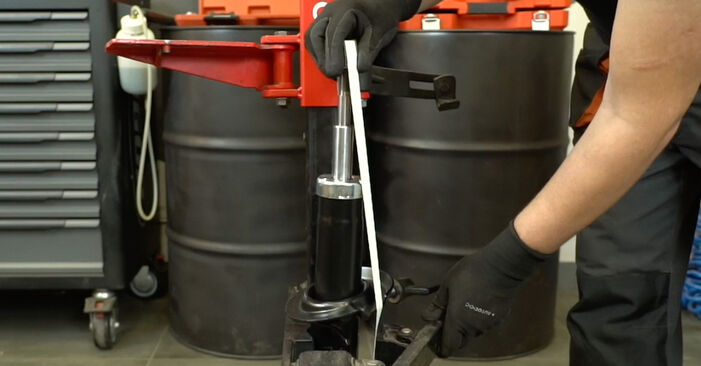

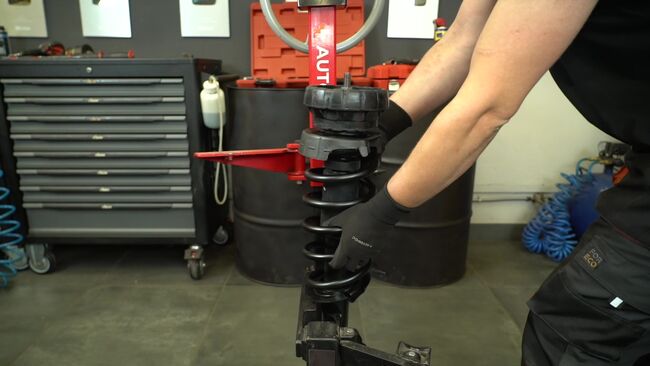

Paso 35

Coloque el puntal nuevo en el compresor de muelles estacionario.
Paso 36

Instale un fuelle guardapolvo nuevo.
Paso 37

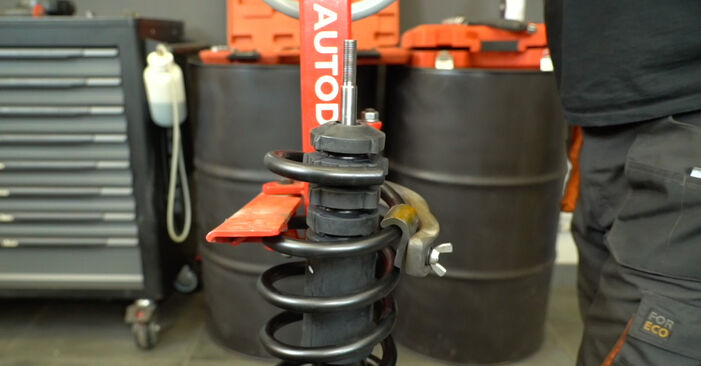

Instale un muelle sobre el puntal.
Paso 38

Comprima el muelle.
Paso 39

Instale el asiento superior del muelle.

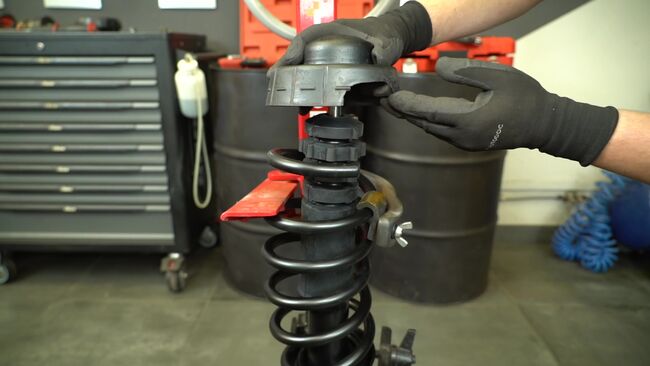

Paso 40

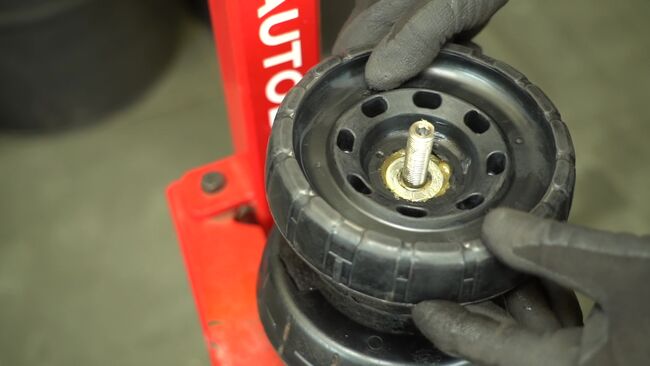

Instale una copela superior de amortiguador.
Paso 41

Instale el separador.

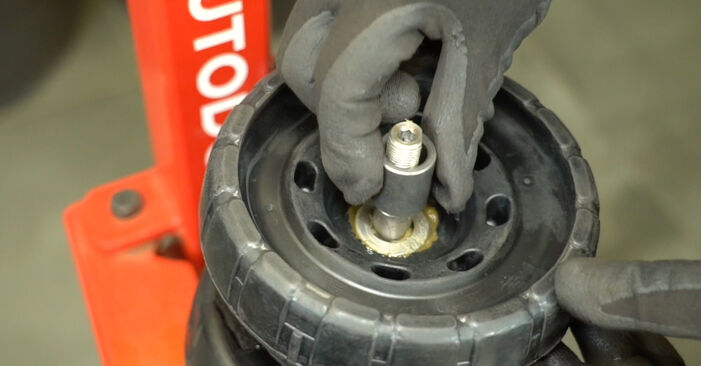

Paso 42

Instale y apriete la tuerca del vástago de pistón del puntal. Utilice una llave de vaso de 19 mm para tuercas de puntal. Utilice una barra de extensión hexagonal H6. Utilice una llave dinamométrica. Par de apriete: 60 N·m.
Paso 43

Suelte el muelle.
Paso 44

Retire el conjunto del puntal del compresor de muelles.

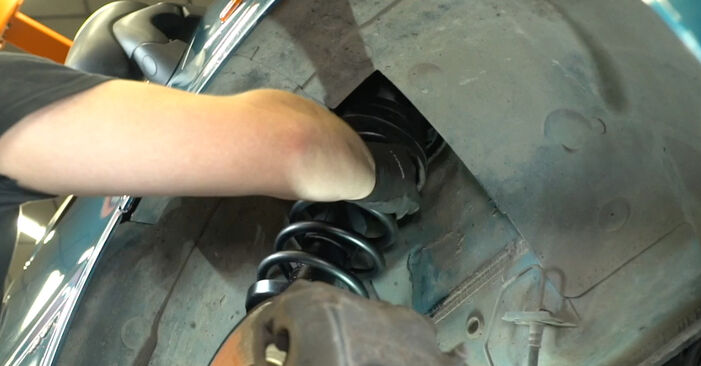

Paso 45

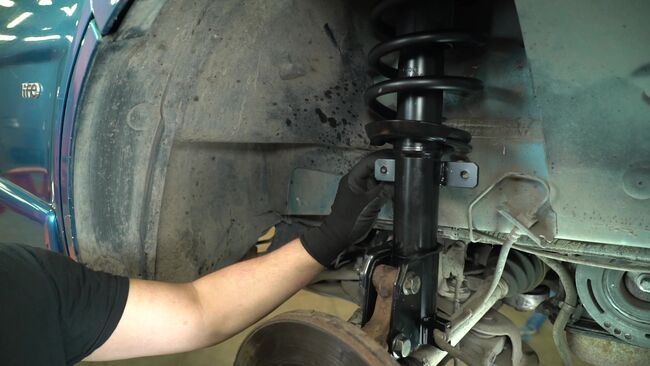

Instale el conjunto del puntal dentro del paso de rueda.
Paso 46

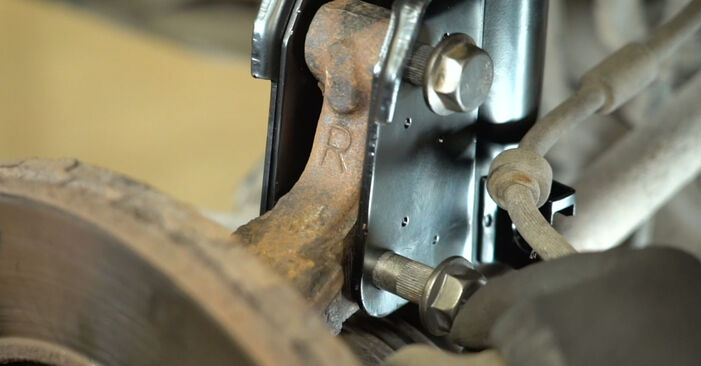

Instale el puntal de suspensión en la mangueta de dirección.
Paso 47

Instale los pernos de sujeción.
Paso 48

Instale el tope de retención superior en el puntal de suspensión.

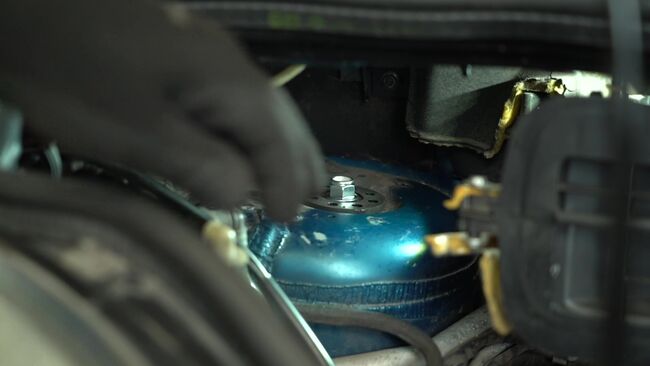

Paso 49

Instale el elemento de sujeción superior del puntal de suspensión.
Paso 50

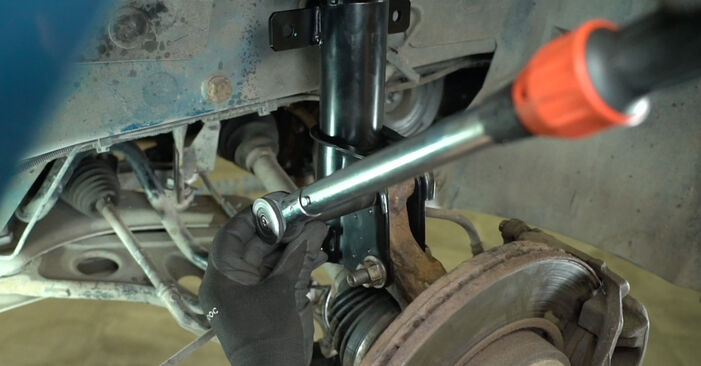

Apriete los elementos de sujeción que conectan el puntal de suspensión a la mangueta de dirección. Utilice una llave combinada de 21 mm. Utilice una llave de vaso de 21 mm. Utilice una llave dinamométrica. Par de apriete: 180 N·m.

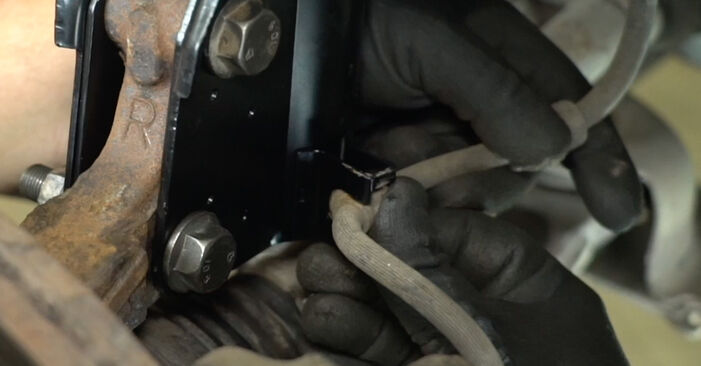

Paso 51

Vuelva a fijar el latiguillo de freno en el soporte del puntal de suspensión.

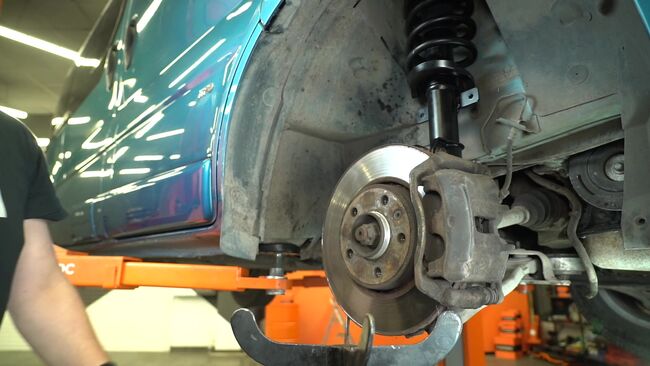

Paso 52

Levante la mangueta de dirección por medio de un gato.
Paso 53

Ιnstale la bieleta de la barra estabilizadora y enrosque la tuerca de sujeción.
Paso 54

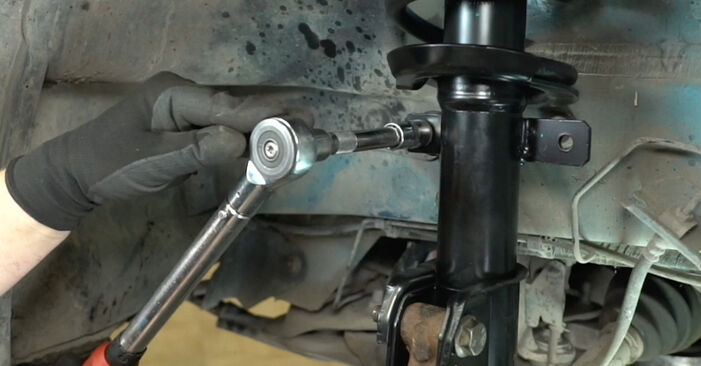

Apriete el elemento de sujeción que conecta la bieleta de la barra estabilizadora al puntal de suspensión. Utilice una llave combinada de 16 mm. Utilice una llave dinamométrica. Par de apriete: 44 N·m.
Paso 55

Retire el apoyo de debajo de la mangueta de dirección.

Sustitución: amortiguador telescópico - VAUXHALL VIVARO Platform/Chassis. Los expertos de AUTODOC recomiendan:
Baje el gato para transmisión o para vehículos de forma suave, sin sacudidas, para así evitar causar daños en los ensamblajes y mecanismos del vehículo.
Paso 56

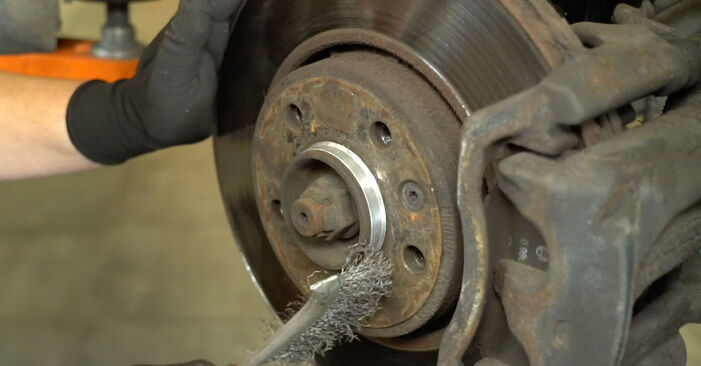

Limpie el asiento de montaje de la llanta. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 57

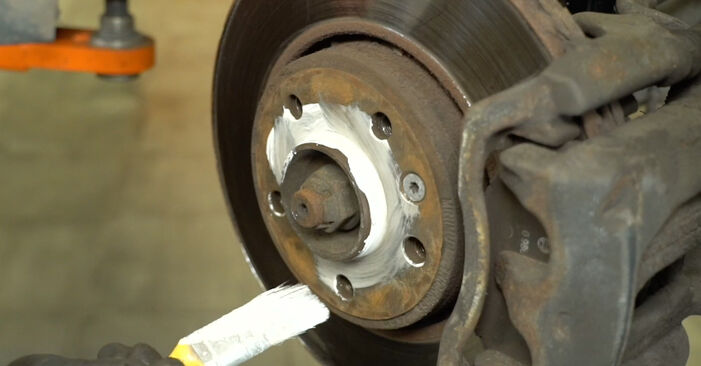

Prepare la superficie en la que el disco de freno entra en contacto con la llanta. Utilice grasa cerámica.

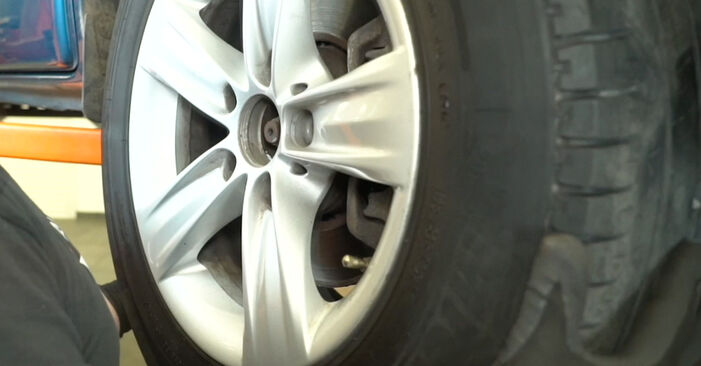

Paso 58

Instale la rueda.

¡Precaución!
Para evitar lesiones, sostenga la rueda al enroscar los elementos de sujeción.
Paso 59

Enrosque los elementos de sujeción de la rueda. Utilice un vaso de impacto para ruedas de 19 mm. Utilice una llave de carraca.
Paso 60

Baje el vehículo.

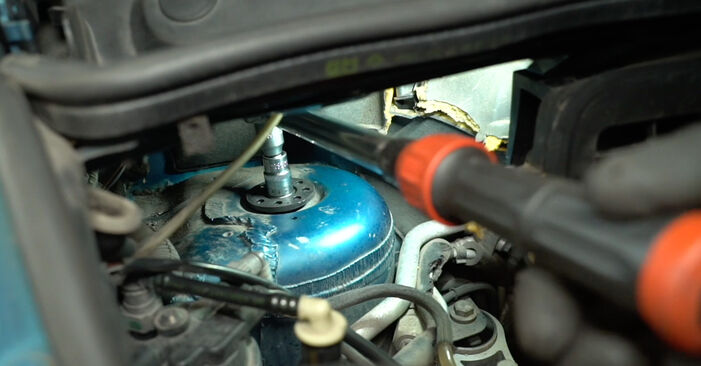

Paso 61

Apriete el elemento de sujeción superior del puntal de suspensión. Utilice una llave de vaso de 21 mm. Utilice una llave de carraca. Utilice una llave dinamométrica. Par de apriete: 62 N·m.
Paso 62

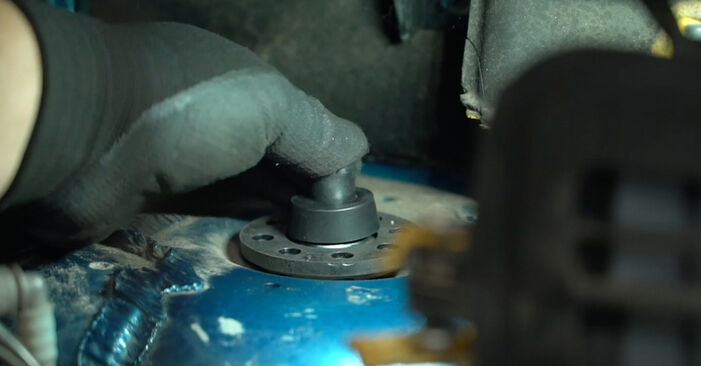

Vuelva a colocar la tapa en el elemento de sujeción superior del puntal de suspensión.

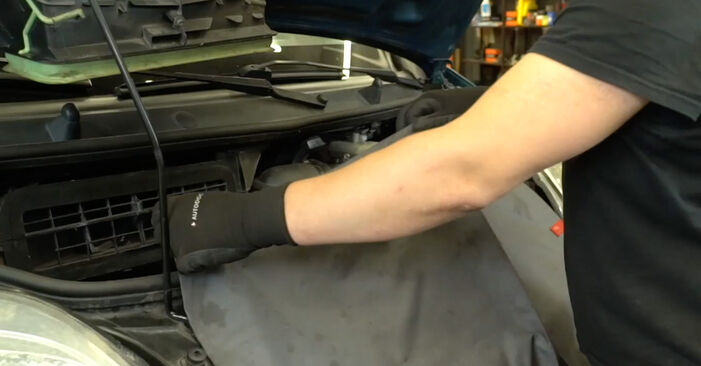

Paso 63

Retire la funda de protección para guardabarros.
Paso 64

Cierre el capó.

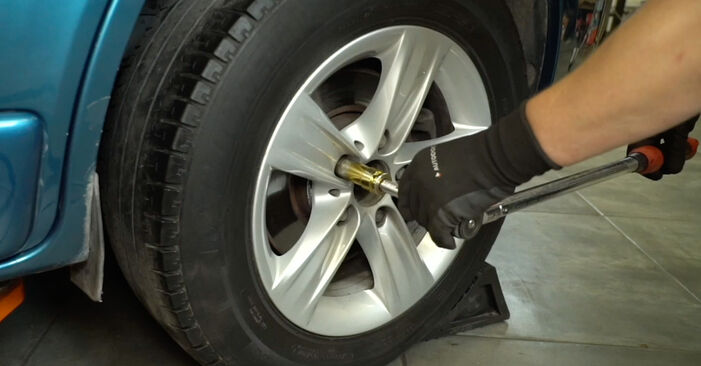

Paso 65

Apriete los elementos de sujeción de la rueda siguiendo un orden entrecruzado. Utilice un vaso de impacto para ruedas de 19 mm. Utilice una llave dinamométrica. Par de apriete: 142 N·m.

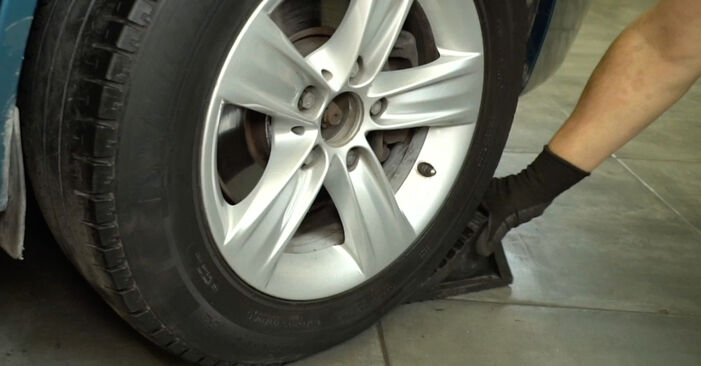

Paso 66

Retire el gato, los caballetes para gato y los calzos para ruedas.
