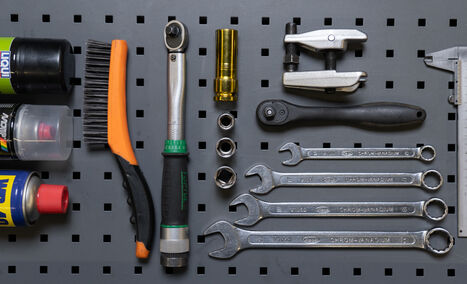

Sustitución: barra de dirección interna - MERCEDES-BENZ Saloon (W124). Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Spray limpiador multiuso

                        Grasa cerámica

                        Llave dinamométrica

                        Llave Combinada n.º 13

                        Llave Combinada n.º 17

                        Llave Combinada n.º 19

                        Llave Combinada n.º 22

                        Llave de vaso n° 13

                        Llave de vaso n° 17

                        Llave de vaso n° 19

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave giramachos

                        Calibrador Vernier

                        Extractor de rótulas

                        Cuñas para ruedas

Comprar herramientas

Sustitución: barra de dirección interna - MERCEDES-BENZ Saloon (W124). Los expertos de AUTODOC recomiendan:

Todo el trabajo debería ser realizado con el motor parado.

Sustitución: barra de dirección interna - MERCEDES-BENZ Saloon (W124). Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

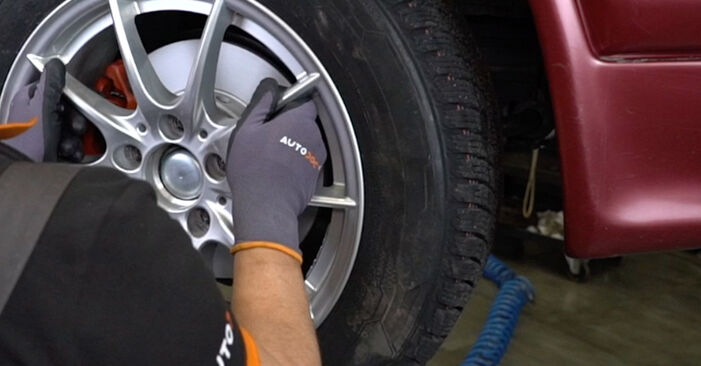

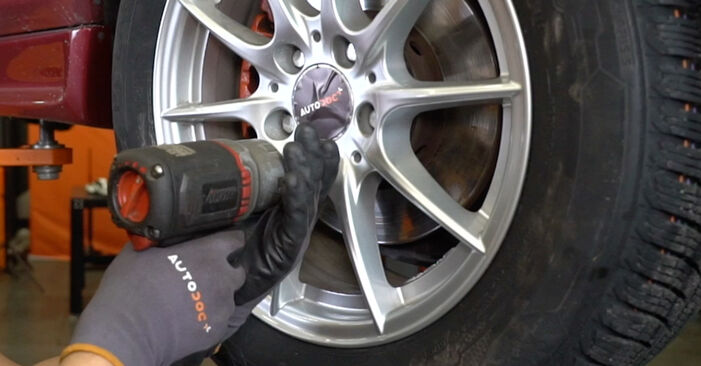

Afloje los pernos de rueda. Utilice una llave de impacto para llanta # 17. Utilice una llave giramachos.
Paso 3

Levante el coche.

AUTODOC recomienda:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 4

Desenrosque los pernos de rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. MERCEDES-BENZ Saloon (W124)
Paso 5

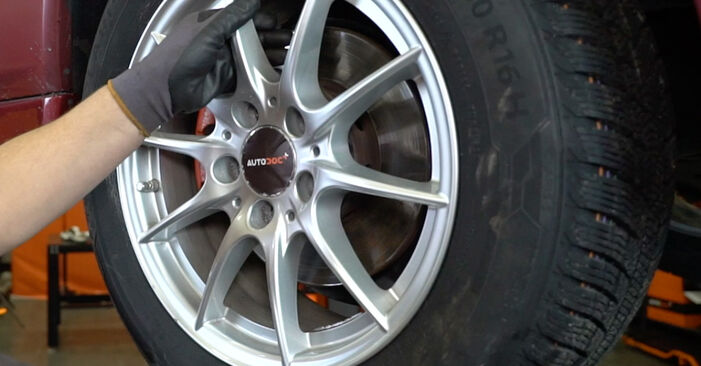

Retire las ruedas.
Paso 6

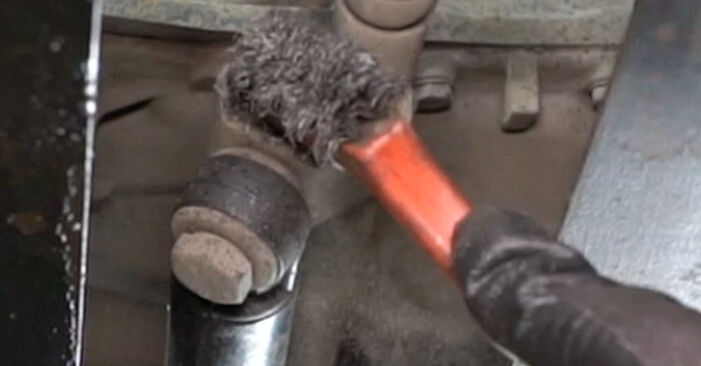

Limpie las sujeciones del amortiguador de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

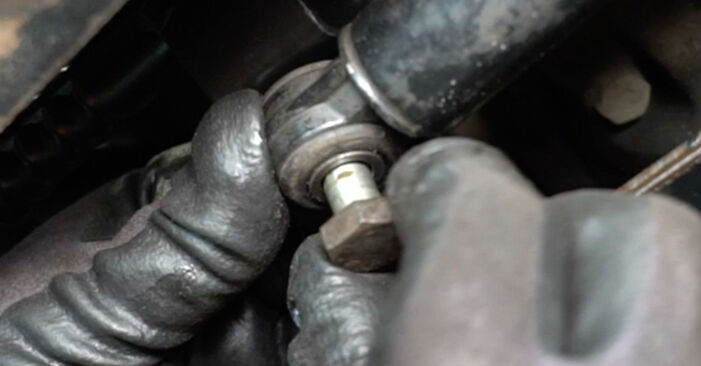

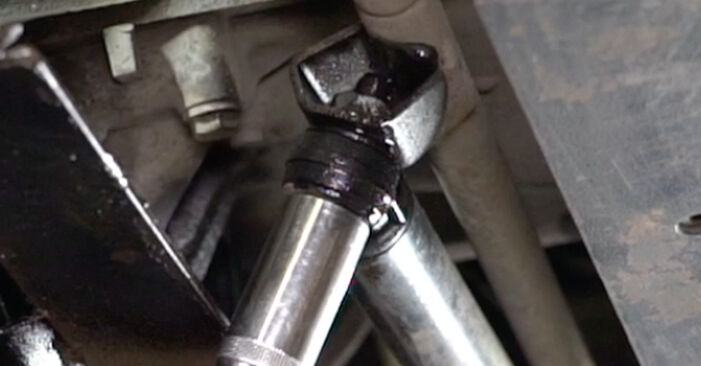

Desenrosque las sujeciones del amortiguador de dirección. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 8

Retire los pernos de sujeción.

Paso 9

Retire el amortiguador de dirección.
Paso 10

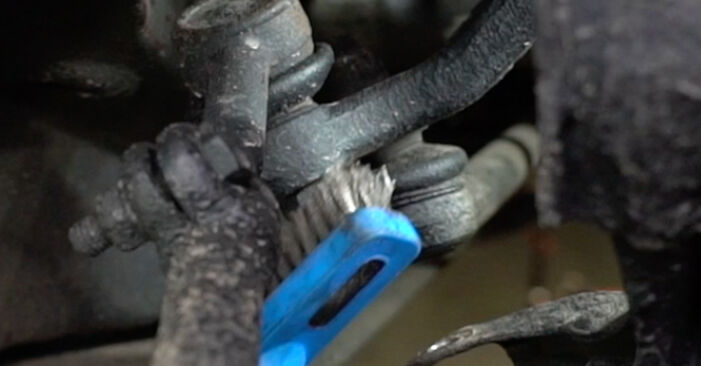

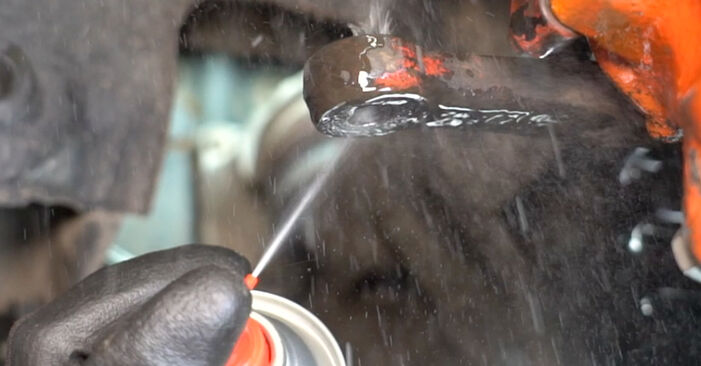

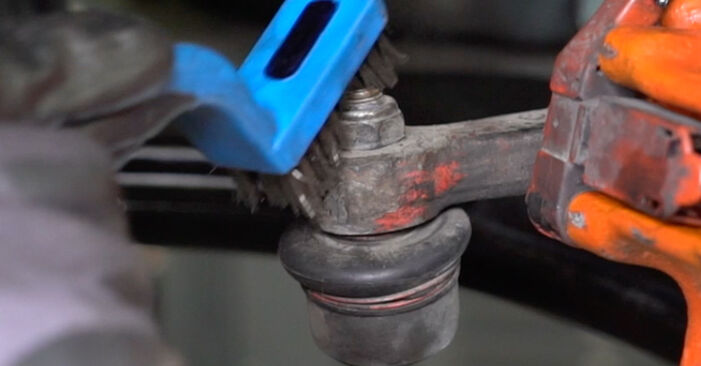

Limpie las sujeciones de las rótulas de la barra de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

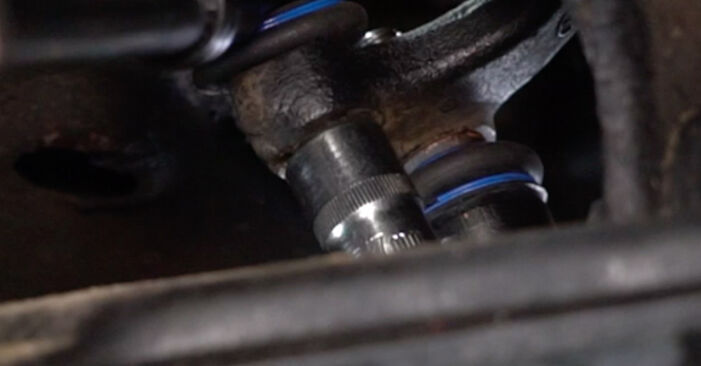

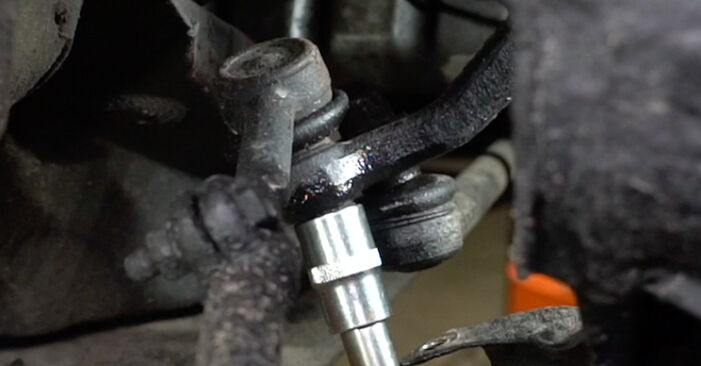

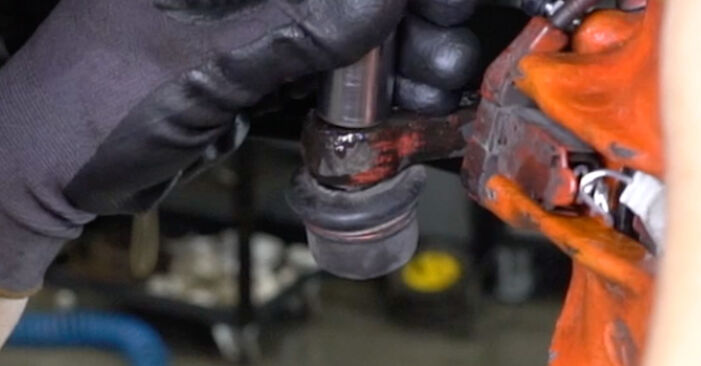

Desenrosque la tuerca de sujeción que conecta la rótula de la barra de dirección a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 12

Desenrosque la sujeción que conecta la rótula de la barra de dirección con el brazo auxiliar de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 13

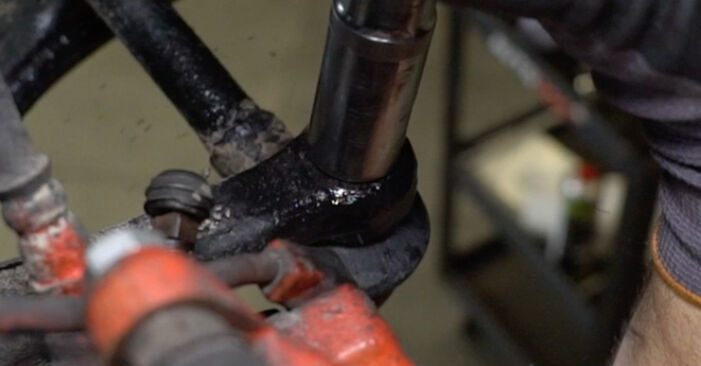

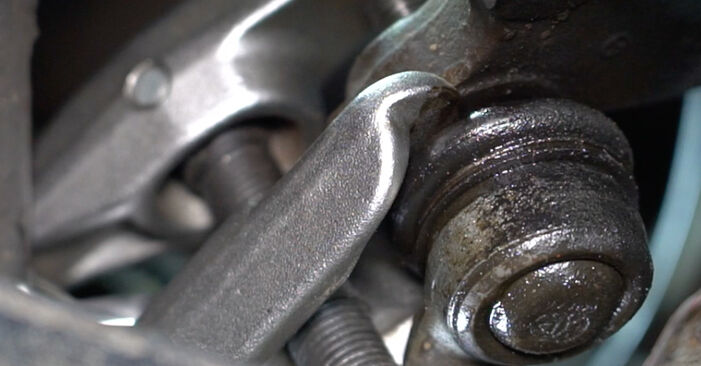

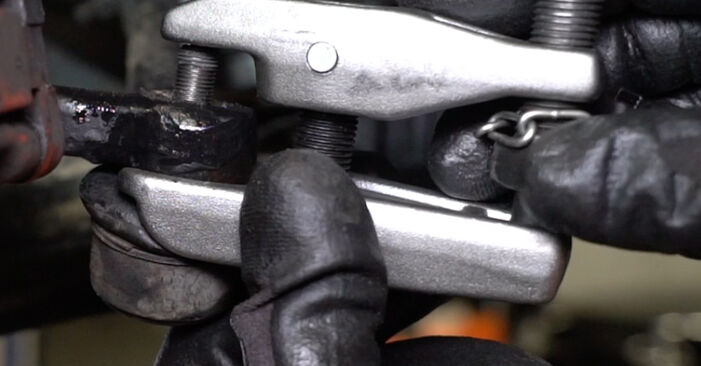

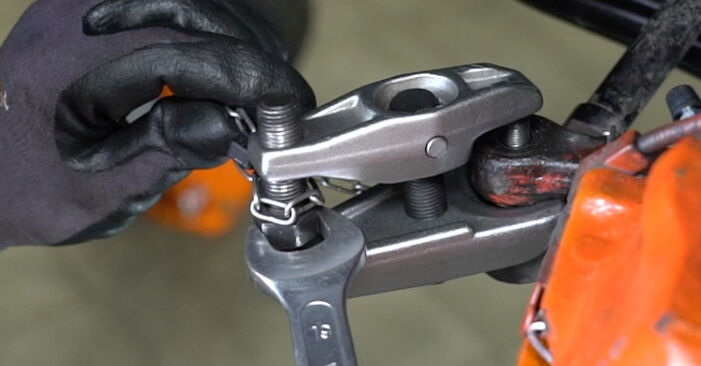

Desconecte la rótula de la barra de dirección de la mangueta de dirección. Use un extractor de rótulas.
Paso 14

Separe la rótula de la barra de dirección del brazo auxiliar de dirección. Use un extractor de rótulas.
Paso 15

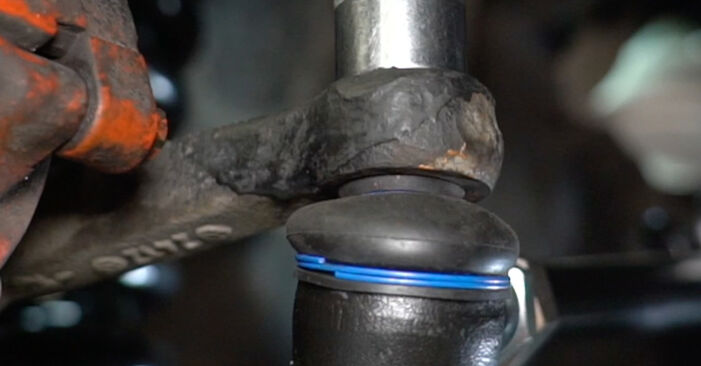

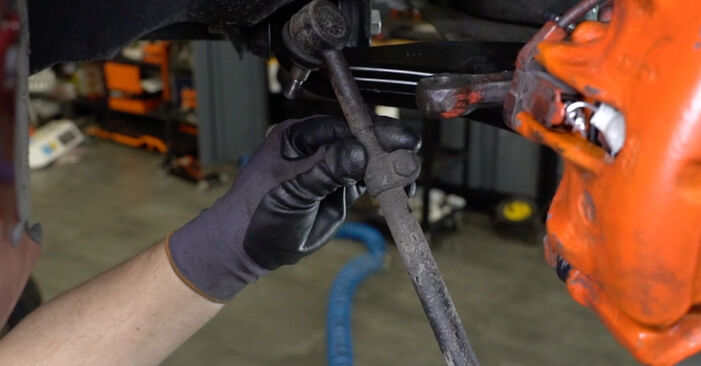

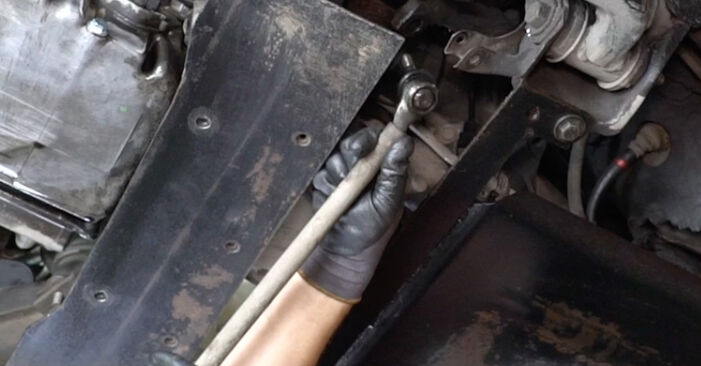

Retire la barra de dirección.
Paso 16

Limpie las sujeciones de las rótulas de la barra de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

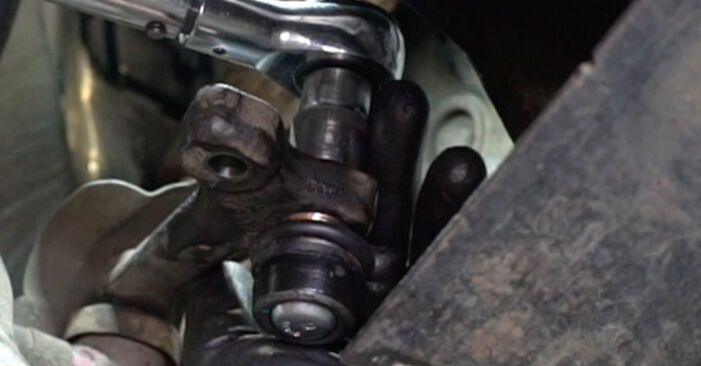

Desenrosque la tuerca de sujeción que conecta la rótula de la barra de dirección a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 18

Desenrosque la sujeción que conecta la rótula de la barra de dirección con el brazo auxiliar de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 19

Desconecte la rótula de la barra de dirección de la mangueta de dirección. Use un extractor de rótulas.
Paso 20

Separe la rótula de la barra de dirección del brazo auxiliar de dirección. Use un extractor de rótulas.

Paso 21

Retire la barra de dirección.
Paso 22

Limpie las sujeciones de las rótulas de la barra de acoplamiento central. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desenrosque las sujeciones de la barra de acoplamiento central de los brazos auxiliares de dirección. Usa una llave mixta del n.º 19.
Paso 24

Separe las rótulas de la barra de acoplamiento central de los brazos auxiliares de dirección. Use un extractor de rótulas.
Paso 25

Retire la barra de acoplamiento central.
Paso 26

Limpie los asientos de montaje de la barra de acoplamiento y las barras de dirección. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 27

Instale una nueva barra de acoplamiento central.
Paso 28

Apriete las sujeciones que conectan las rótulas de la barra de acoplamiento central a los brazos auxiliares de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 29

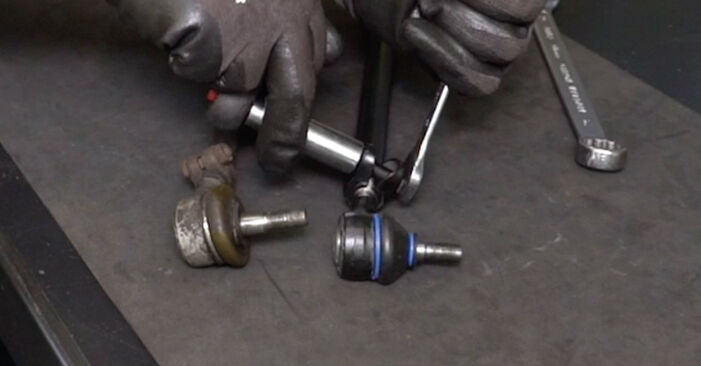

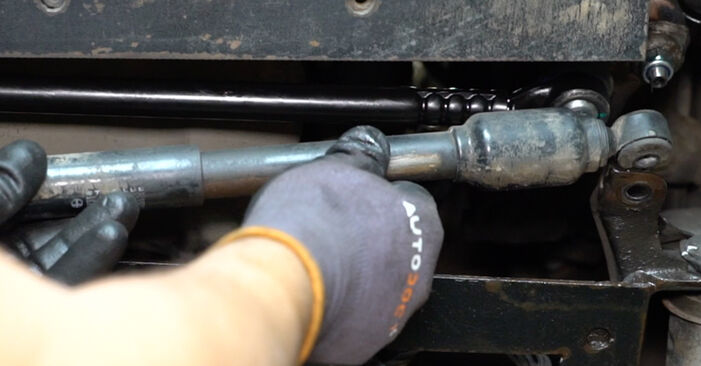

Ajuste la longitud de las nuevas barras de dirección, tomando como referencia las antiguas. Usa una llave mixta del n.º 13. Usa una llave mixta del n.º 22 (2 piezas). Use un vaso de impacto del n.º 13. Utilice una llave de trinquete. Utilice un calibrador Vernier.
Paso 30

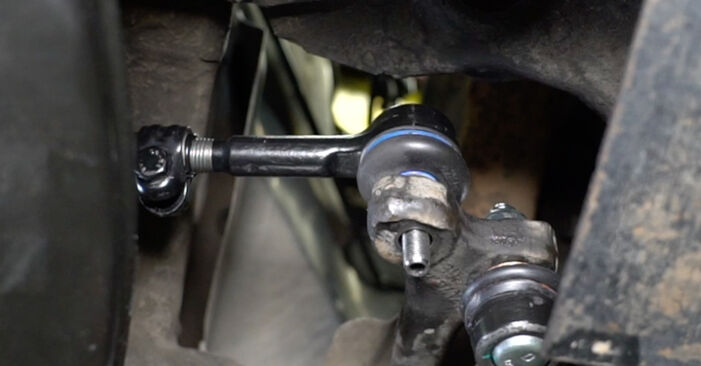

Instale la nueva barra de dirección.
Paso 31

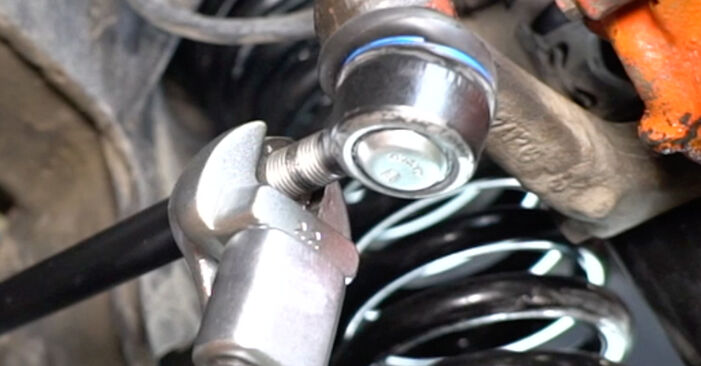

Apriete el perno de sujeción de la rótula de dirección. Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.
Paso 32

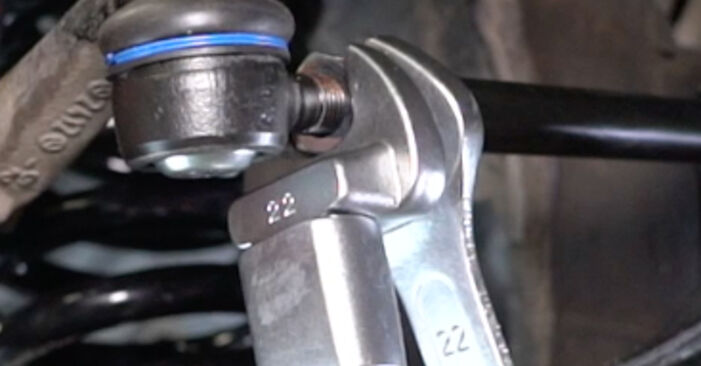

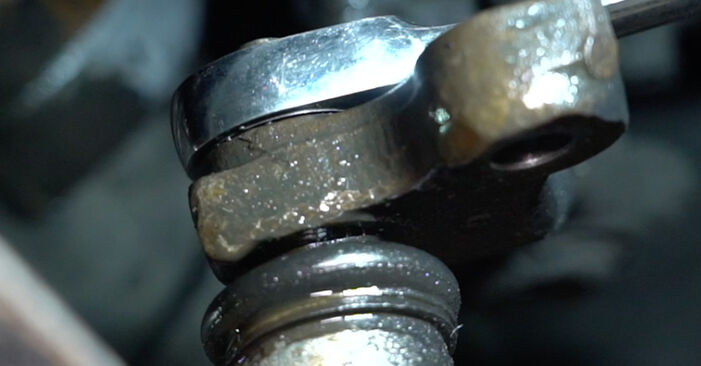

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 33

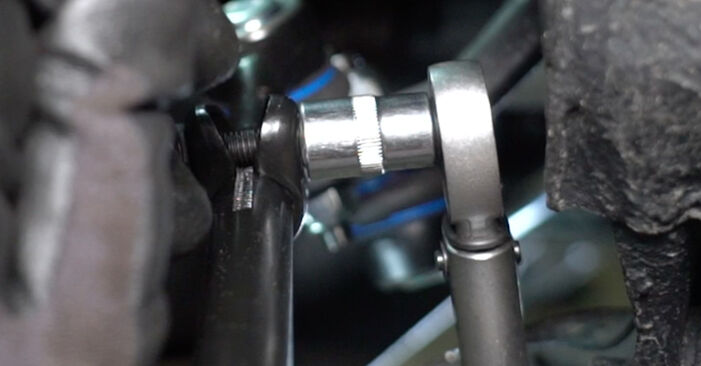

Apriete la sujeción que conecta la rótula de la barra de dirección con el brazo auxiliar de dirección. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 34

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 35

Instale la nueva barra de dirección.
Paso 36

Apriete el perno de sujeción de la rótula de dirección. Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.
Paso 37

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 38

Apriete la sujeción que conecta la rótula de la barra de dirección con el brazo auxiliar de dirección. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 39

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 40

Instale el amortiguador de dirección.
Paso 41

Instale los pernos de sujeción.
Paso 42

Apriete las sujeciones del amortiguador de dirección. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 43

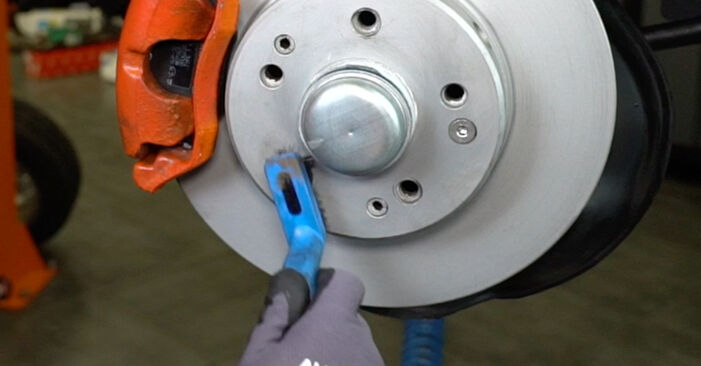

Limpie los asientos de montaje de las llantas. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 44

Trate la superficie en la que el disco de freno entra en contacto con la llanta. Utilice grasa cerámica.
Paso 45

Instale las ruedas.

AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 46

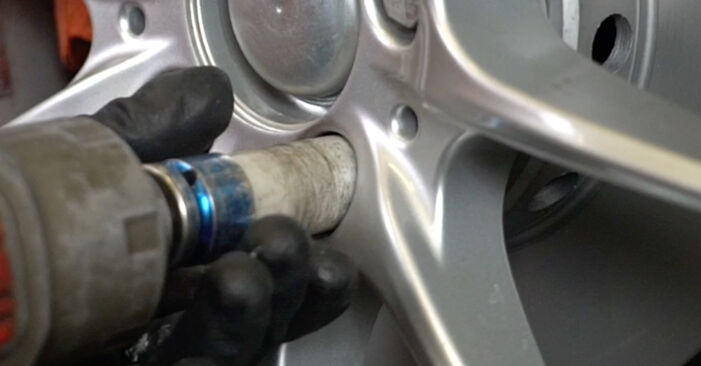

Atornille los pernos de rueda. Utilice una llave de impacto para llanta # 17. Utilice una llave de trinquete.
Paso 47

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 48

Retire los gatos y las cuñas.

Sustitución: barra de dirección interna - MERCEDES-BENZ Saloon (W124). Los profesionales recomiendan:
Tras reemplazar el componente, es recomendable realinear las ruedas usando un alineador de ruedas.
