¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
OPEL Vivaro A Caja / Chasis (X83) 1.9 Di, OPEL Vivaro A Caja / Chasis (X83) 2.5 DTi, OPEL Vivaro A Caja / Chasis (X83) 2.0 CDTI, OPEL Vivaro A Caja / Chasis (X83) 2.0 ECOTEC, OPEL Vivaro A Caja / Chasis (X83) 2.0 CDTI, OPEL Vivaro A Caja / Chasis (X83) 2.5 CDTI, OPEL Vivaro A Caja / Chasis (X83) 2.5 CDTI, OPEL Vivaro A Caja / Chasis (X83) 2.0 16V, OPEL Vivaro A Caja / Chasis (X83) 1.9 DTI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo

Productos alternativos

Rótula axial de dirección

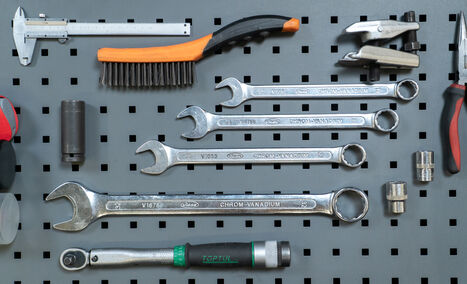

Sustitución: barra de dirección interna - OPEL VIVARO Platform/Chassis (E7). Herramientas usted necesita:

                      Cepillo de alambre

                      Spray WD-40

                      Spray limpiador multiusos

                      Grasa cerámica

                      Llave dinamométrica

                      Llave combinada de 19 mm

                      Llave combinada de 21 mm

                      Llave combinada de 22 mm

                      Llave combinada de 32 mm

                      Llave de vaso de 16 mm

                      Llave de vaso de 17 mm

                      Vaso de impacto para ruedas de 19 mm

                      Llave de carraca o herramienta eléctrica para la extracción/instalación de elementos de sujeción roscados

                      Llave giramachos con mango en T

                      Pie de rey

                      Separador de rótulas

                      Herramienta para barra de dirección interior

                      Destornillador de cabeza plana

                      Alicates de punta larga

                      Alicates de combinación

                      Tijeras de hojalatero

                      Elevador de coches o gato con caballetes para gatos y calzos para ruedas

Comprar herramientas

Sustitución: barra de dirección interna - OPEL VIVARO Platform/Chassis (E7). AUTODOC recomienda:

El procedimiento de sustitución es idéntico para las barras de dirección izquierda y derecha, así como para sus respectivas rótulas de la barra de dirección.
Todos los trabajos deberían ser efectuados con el encendido desconectado.

Sustitución: barra de dirección interna - OPEL VIVARO Platform/Chassis (E7). Realice los siguientes pasos:

Paso 1

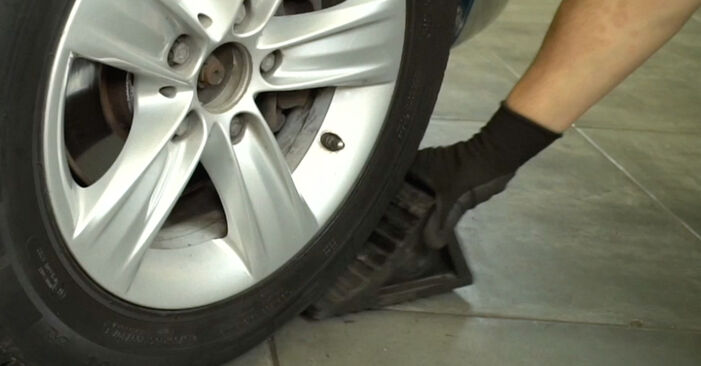

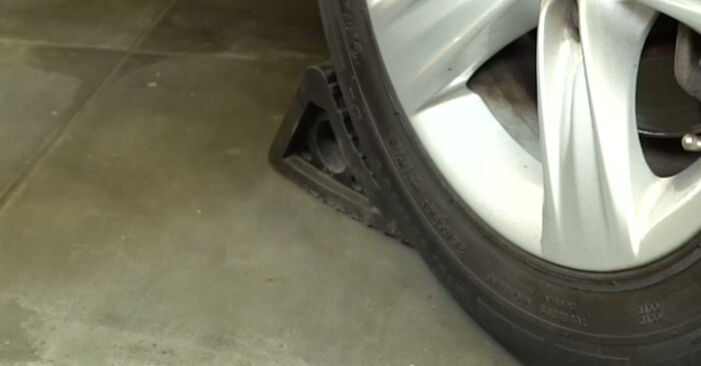

Asegure las ruedas mediante calzos.
Paso 2

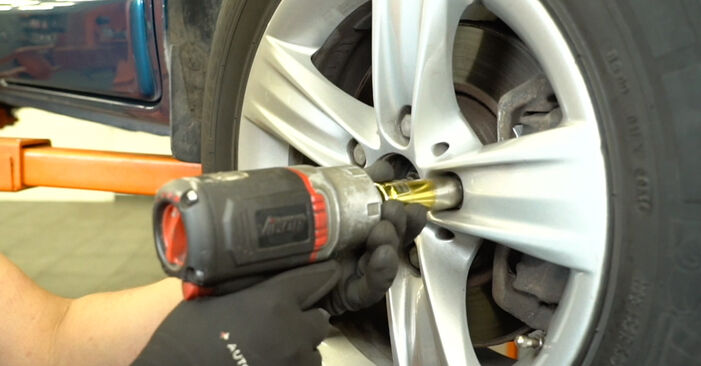

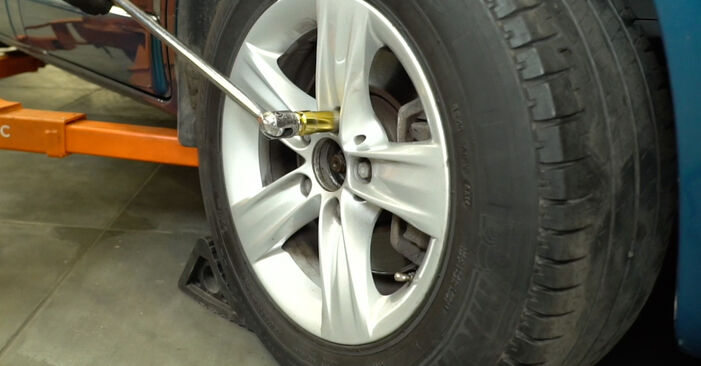

Afloje los elementos de sujeción de la rueda. Utilice un vaso de impacto para ruedas de 19 mm. Utilice una llave giramachos con mango en T.
Paso 3

Levante el vehículo.

Sustitución: barra de dirección interna - OPEL VIVARO Platform/Chassis (E7). Consejo:
Si está utilizando un gato, asegúrese de que el coche se encuentra aparcado sobre una superficie dura y plana.No olvide asegurar el coche adicionalmente por medio de caballetes para gato.
Paso 4

Desenrosque los elementos de sujeción de la rueda.

¡Precaución!
Para evitar lesiones, sostenga la rueda al desenroscar los elementos de sujeción.
Paso 5

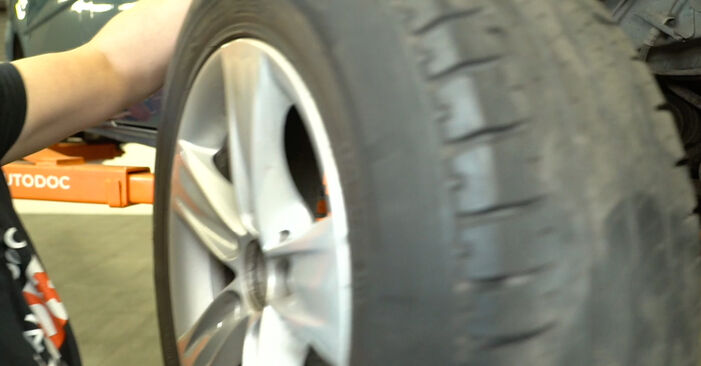

Retire la rueda.
Paso 6

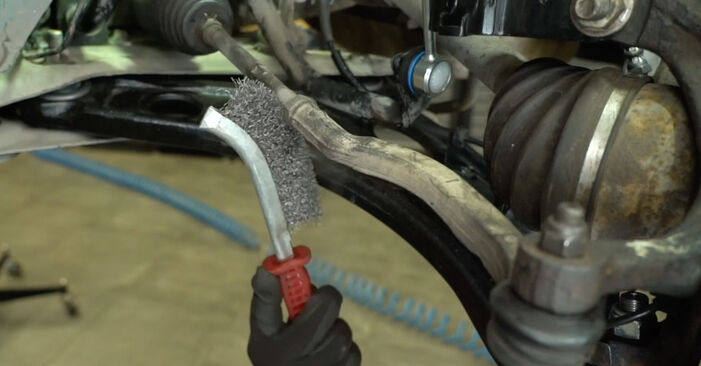

Limpie todas las conexiones de la rótula de la barra de dirección. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 7

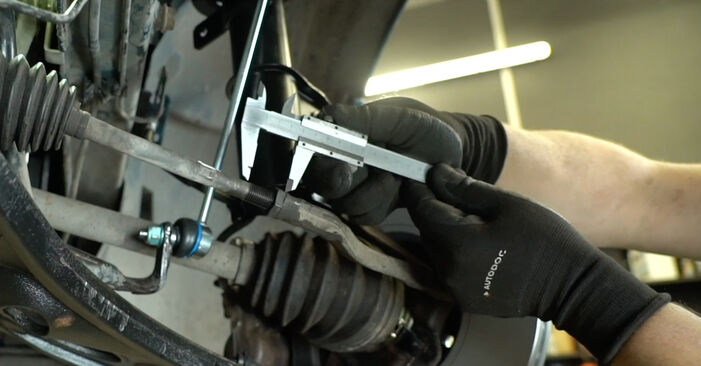

Mida y anote la longitud de la parte expuesta de la rosca de la barra de dirección o el número de vueltas que dio la rótula de la barra de dirección al desenroscarse, a fin de evitar una desalineación de las ruedas durante el montaje. Utilice un pie de rey.
Paso 8

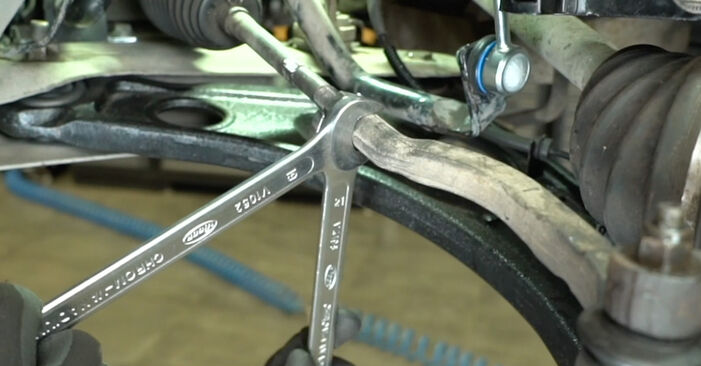

Afloje la tuerca de bloqueo que fija la rótula de la barra de dirección a la barra de dirección. Utilice una llave combinada de 19 mm. Utilice una llave combinada de 21 mm.
Paso 9

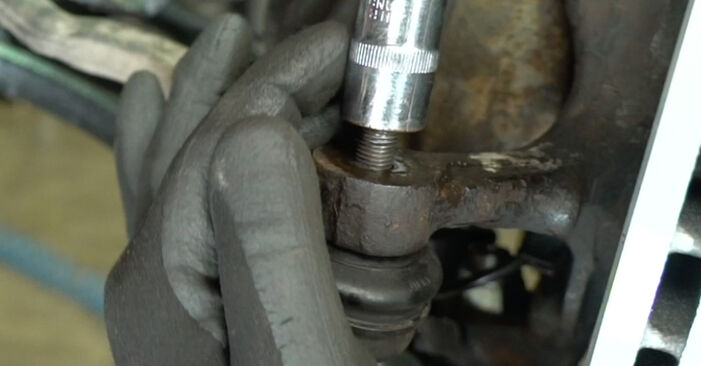

Desenrosque el elemento de sujeción que conecta la rótula de la barra de dirección con la mangueta de dirección. Utilice una llave de vaso de 16 mm. Utilice una llave de carraca.
Paso 10

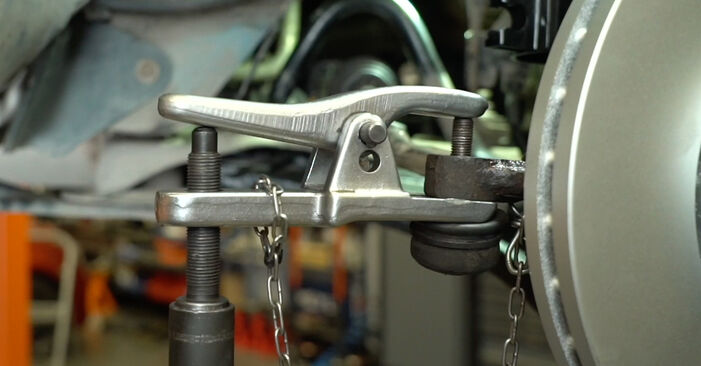

Desconecte la rótula de la barra de dirección de la mangueta de dirección. Utilice un separador de rótulas.
Paso 11

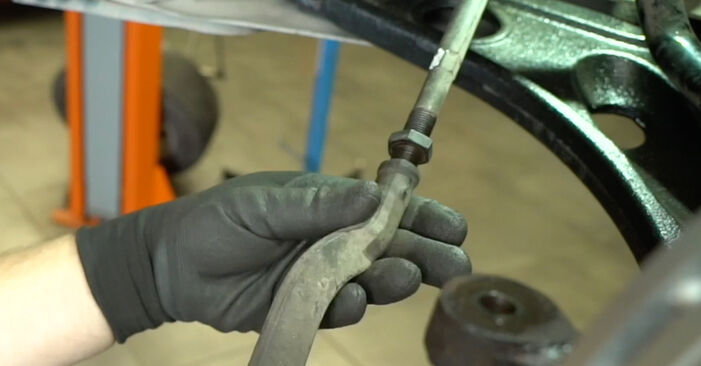

Desenrosque la rótula de la barra de dirección de la barra de dirección.
Paso 12

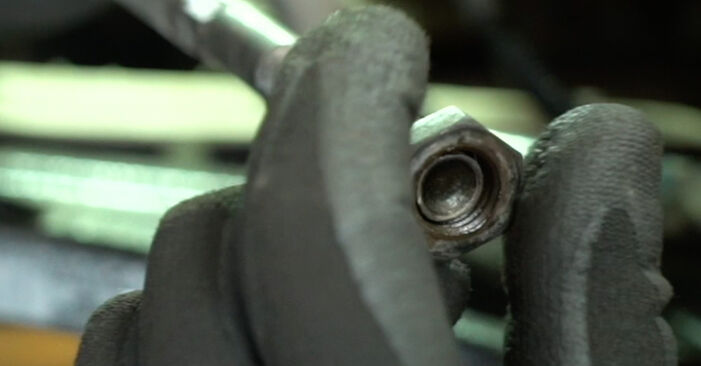

Desenrosque la tuerca de bloqueo de la rótula de la barra de dirección.
Paso 13

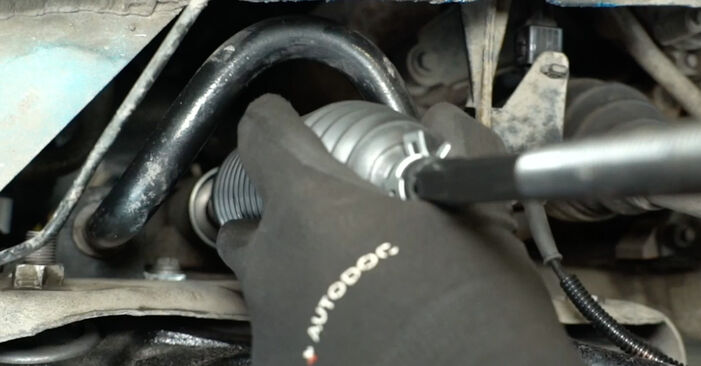

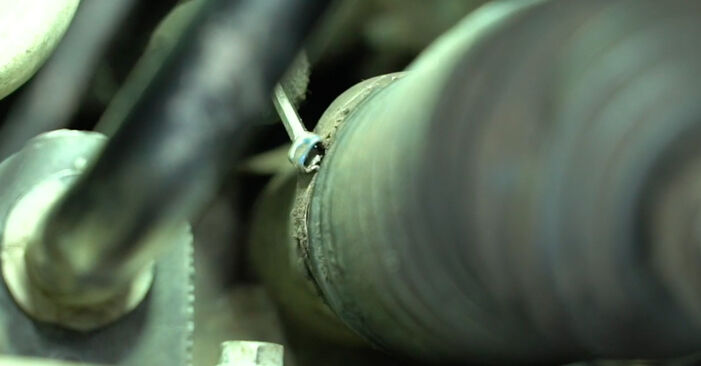

Afloje la abrazadera interior (lado de la cremallera de dirección) del fuelle de la cremallera de dirección. Utilice un destornillador de cabeza plana.
Paso 14

Afloje la abrazadera exterior (lado de la rótula de la barra de dirección) del fuelle de la cremallera de dirección. Utilice alicates de combinación.
Paso 15

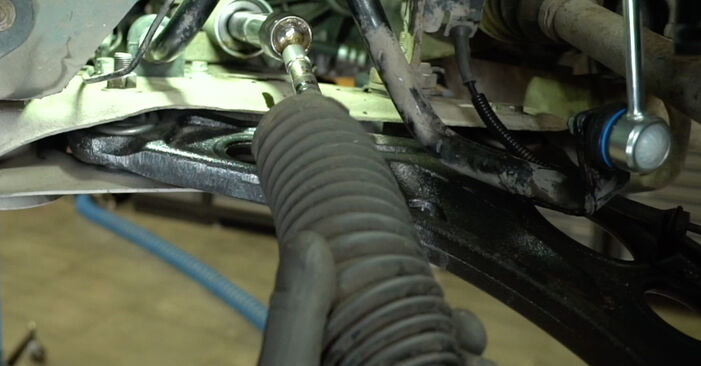

Retire el fuelle de la cremallera de dirección.
Paso 16

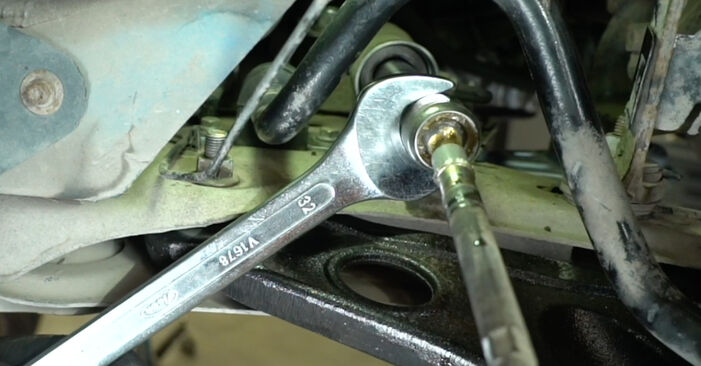

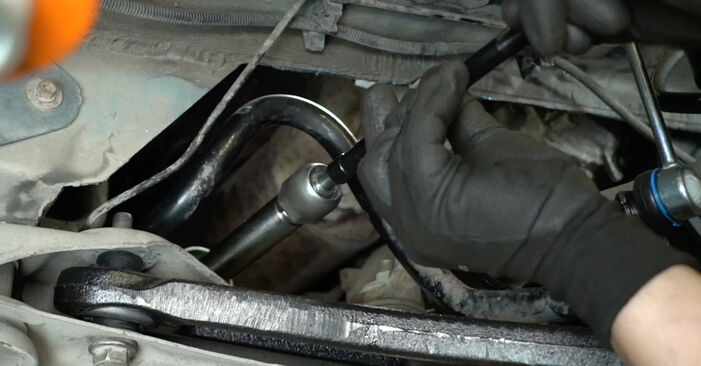

Afloje el elemento de sujeción de la barra de dirección. Utilice una llave combinada de 32 mm.
Paso 17

Desenrosque la barra de dirección de la cremallera de dirección.
Paso 18

Limpie el asiento de montaje de la rótula de la barra de dirección en la mangueta de dirección. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 19

Enrosque una barra de dirección nueva en la cremallera de dirección.
Paso 20

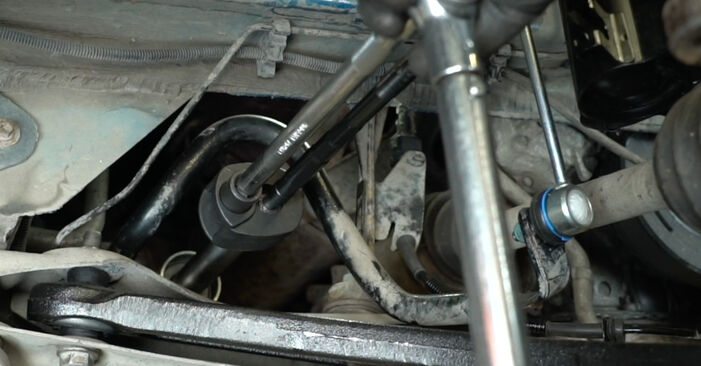

Apriete el elemento de sujeción de la barra de dirección. Utilice una herramienta para barras de dirección interiores. Utilice una llave dinamométrica. Par de apriete: 50 N·m.
Paso 21

Instale un nuevo fuelle de la cremallera de dirección.
Paso 22

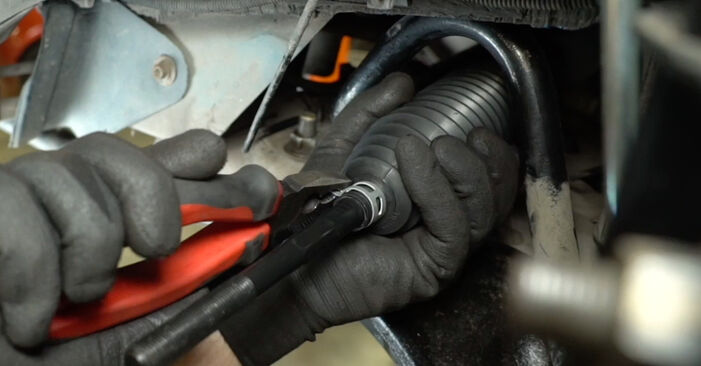

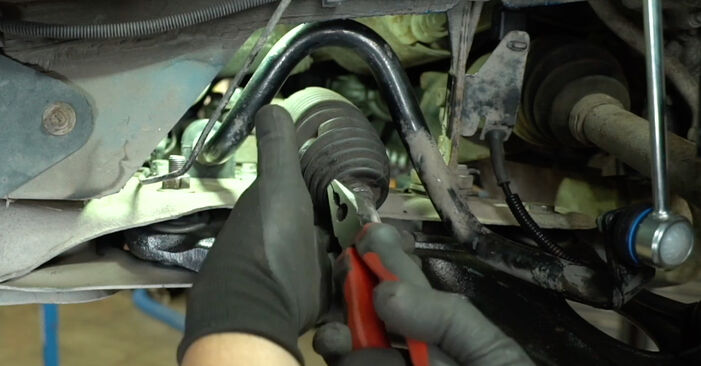

Instale la abrazadera exterior del fuelle de la cremallera de dirección. Utilice alicates de combinación.
Paso 23

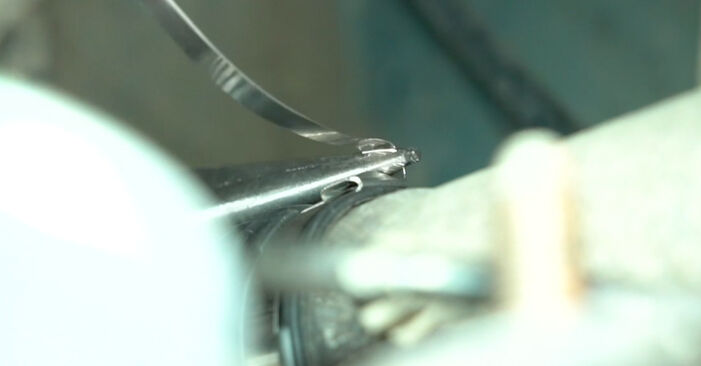

Instale y apriete la abrazadera interior del fuelle de la cremallera de dirección. Utilice alicates de combinación. Utilice tijeras de hojalatero.
Paso 24

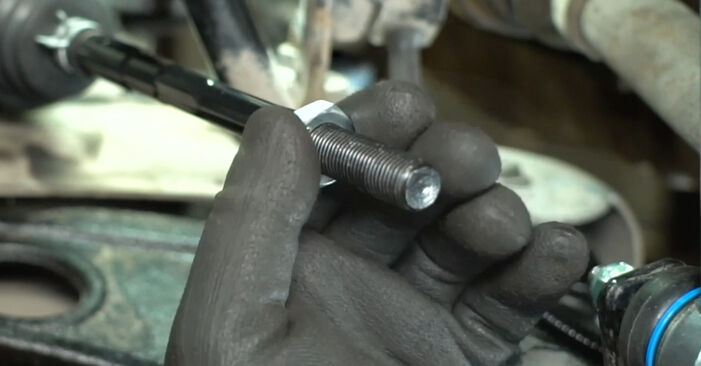

Enrosque una tuerca de bloqueo de la rótula de la barra de dirección.
Paso 25

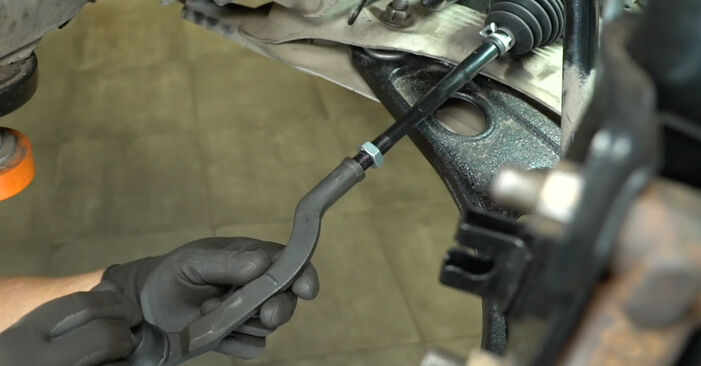

Enrosque una rótula de la barra de dirección.

Sustitución: barra de dirección interna - OPEL VIVARO Platform/Chassis (E7). Los expertos de AUTODOC recomiendan:
Al realizar la instalación de la rótula de la barra de dirección, recuerde mantener la misma longitud que la de la parte expuesta de la rosca de la barra de dirección o gire la rótula de la barra de dirección el mismo número de veces.
Paso 26

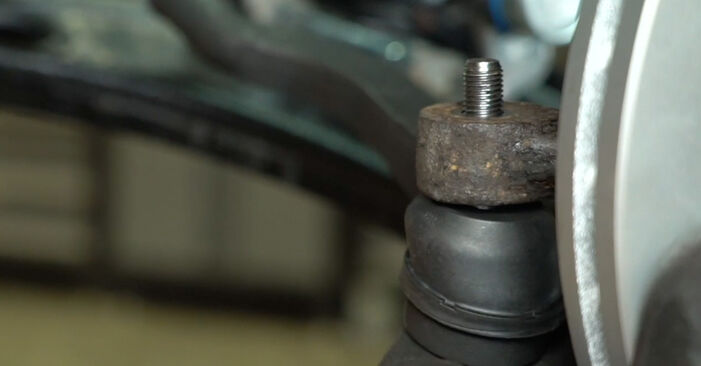

Conecte la rótula de la barra de dirección a la mangueta de dirección.
Paso 27

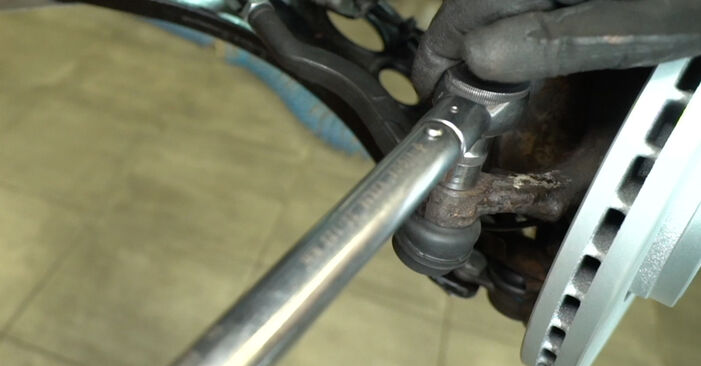

Apriete el elemento de sujeción que conecta la rótula de la barra de dirección con la mangueta de dirección. Utilice una llave de vaso de 17 mm. Utilice una llave dinamométrica. Par de apriete: 37 N·m.
Paso 28

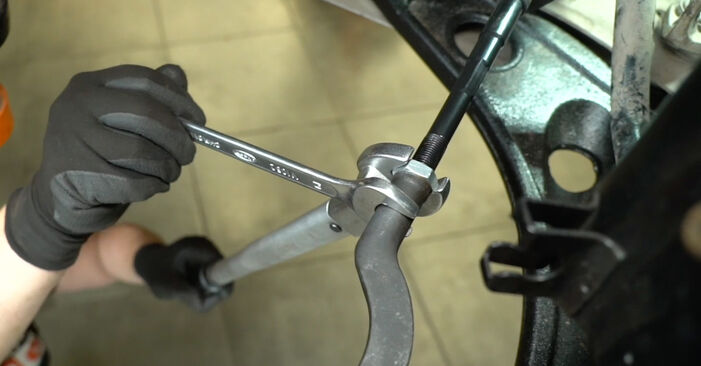

Apriete la tuerca de bloqueo de la rótula de la barra de dirección. Utilice una llave combinada de 19 mm. Utilice una llave combinada de 22 mm. Utilice una llave dinamométrica. Par de apriete: 50 N·m.
Paso 29

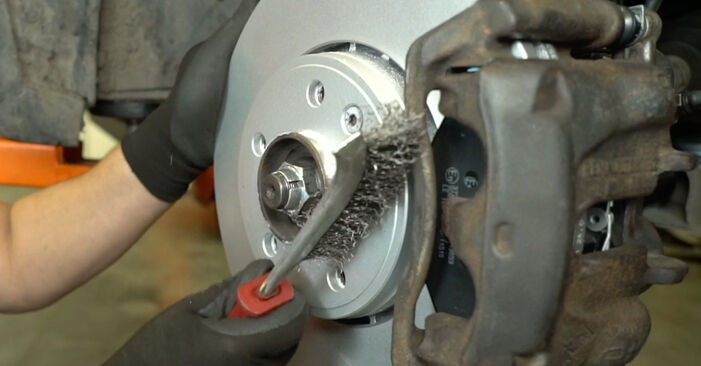

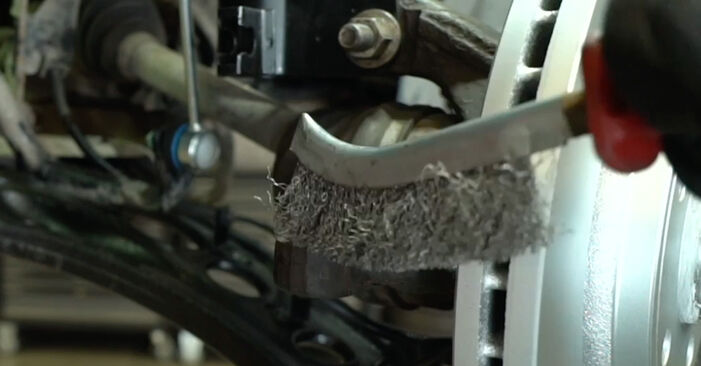

Limpie el asiento de montaje de la llanta. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 30

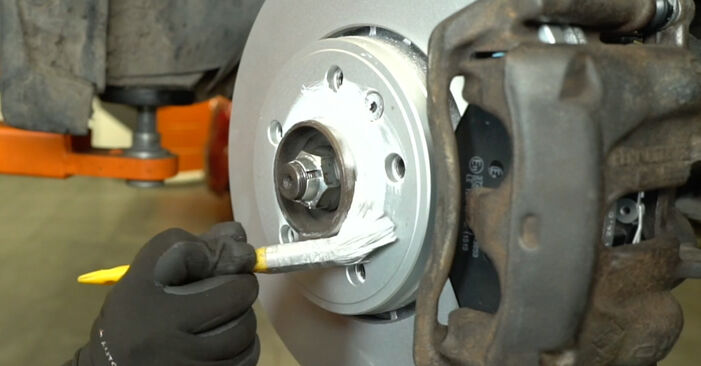

Prepare la superficie en la que el disco de freno entra en contacto con la llanta. Utilice grasa cerámica.
Paso 31

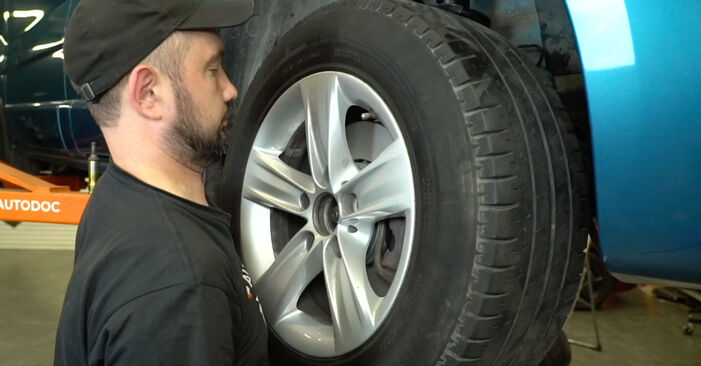

Instale la rueda.

Sustitución: barra de dirección interna - OPEL VIVARO Platform/Chassis (E7). Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda al enroscar los elementos de sujeción.
Paso 32

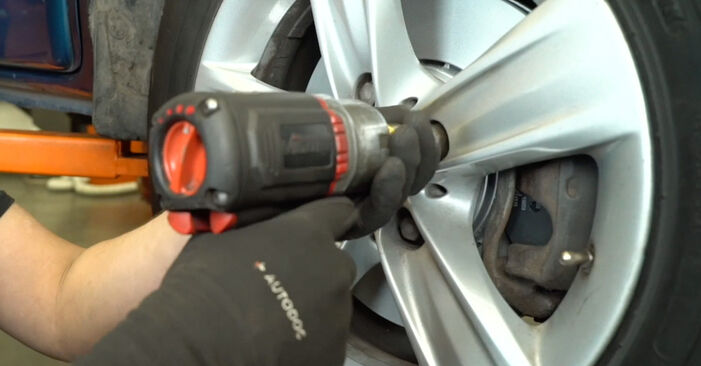

Enrosque los elementos de sujeción de la rueda. Utilice un vaso de impacto para ruedas de 19 mm. Utilice una llave de carraca.
Paso 33

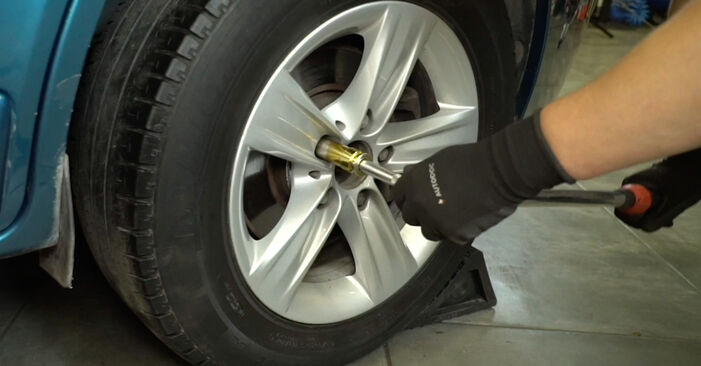

Baje el coche y apriete los elementos de sujeción de la rueda siguiendo un orden entrecruzado. Utilice un vaso de impacto para ruedas de 19 mm. Utilice una llave dinamométrica. Par de apriete: 142 N·m.
Paso 34

Retire el gato, los caballetes para gato y los calzos para ruedas.

Sustitución: barra de dirección interna - OPEL VIVARO Platform/Chassis (E7). Los expertos de AUTODOC recomiendan:
Después de la sustitución de las barras de dirección y de las rótulas de la barra de dirección, es necesario efectuar la alineación de las ruedas.
