¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 V6 VVT-i (GRJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (LJ120, LJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los bieletas de suspensión traseros en TOYOTA LAND CRUISER PRADO 3 (J120) [AUTODOC]

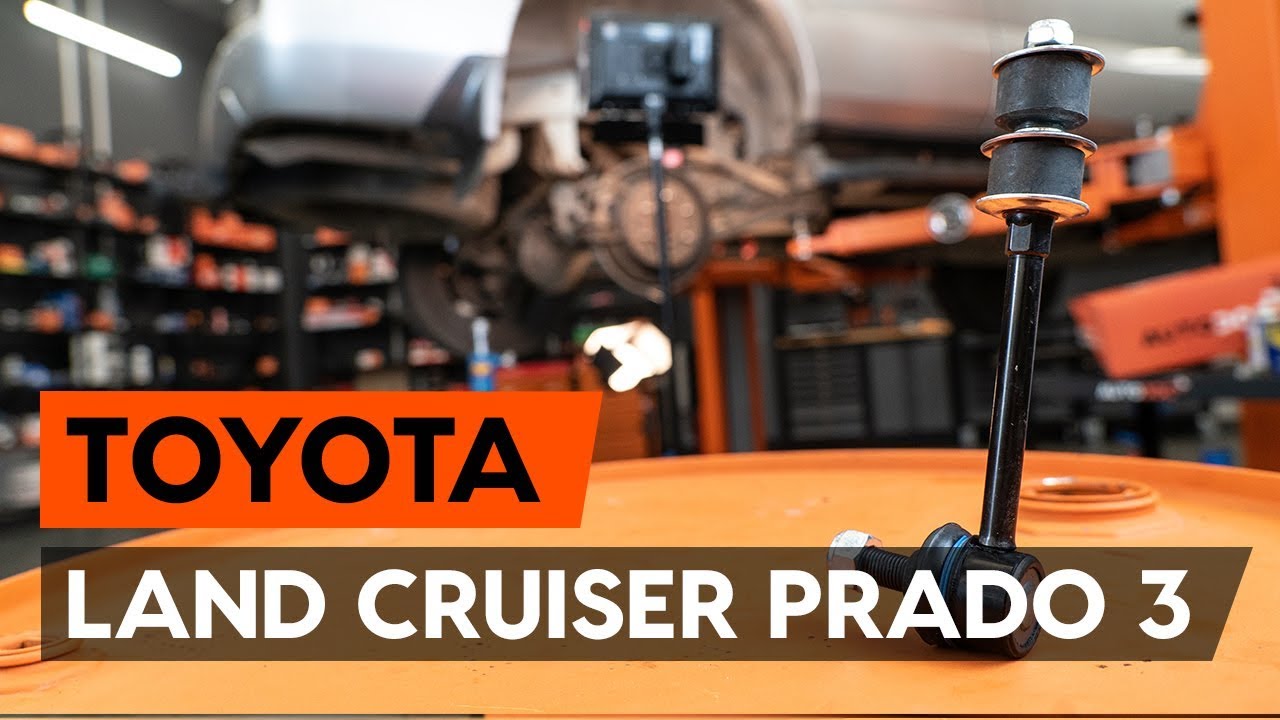

Cómo cambiar: bieletas de suspensión de la parte trasera - Toyota Prado J120 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Bieletas de Suspensión para LAND CRUISER (KDJ12_, GRJ12_) y otros modelos TOYOTA

Bieleta de suspensión

        Bieleta de suspensión para Land Cruiser Prado 120 (J120) Gasolina (276 cv)

        Bieleta de suspensión para Land Cruiser Prado 120 (J120) Gasóleo (95 cv)

        Bieleta de suspensión para Land Cruiser Prado 120 (J120) Gasolina (249 cv)

        Bieleta de suspensión para Land Cruiser Prado 120 (J120) Gasóleo (163 cv)

        Bieleta de suspensión para Land Cruiser Prado 120 (J120) Gasóleo (166 cv)

        Bieleta de suspensión para Land Cruiser Prado 120 (J120) Gasolina (243 cv)

        Bieleta de suspensión para Land Cruiser Prado 120 (J120) Gasóleo (125 cv)

        Bieleta de suspensión para Land Cruiser Prado 120 (J120) Gasolina (282 cv)

Sustitución: bieletas de suspensión - Toyota Prado J120. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Grasa de cobre

                        Llave Combinada n.º 12

                        Llave Combinada n.º 14

                        Llave Combinada n.º 17

                        Broca hexagonal No. H6

                        Llave de impacto para llantas n.º 21

                        Llave dinamométrica

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

AUTODOC recomienda:

Sustituya la bieleta o enlace estabilizador delantero en un Toyota Prado J120 por pares.
El procedimiento de sustitución es idéntico para ambas bieletas de un mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: bieletas de suspensión - Toyota Prado J120. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 3

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Toyota Prado J120
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Sostenga el eje de torsión de la suspensión trasera. Utilice un gato de transmisión hidráulica.
Paso 8

Desatornille las sujeciones que conectan la bieleta de barra estabilizadora al eje de torsión de la suspensión trasera. Usa una llave mixta del n.º 12. Usa una llave mixta del n.º 14.
Paso 9

Afloje los sujeciones que conectan la bieleta de barra estabilizadora. Usa una llave mixta del n.º 17. Use Vaso HEX No. H6.
Paso 10

Retire el enlace estabilizador de estabilidad transversal.
Paso 11

Separe la bieleta de barra estabilizadora del eje de torsión de la suspensión trasera.

Sustitución: bieletas de suspensión - Toyota Prado J120. Consejo:
Inspeccione los casquillos del estabilizador. En caso necesario, sustitúyalos.
Paso 12

Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 13

Instale la barra nueva, atornille las fijaciones.
Paso 14

Apriete la sujeción que conecta la bieleta a la barra estabilizadora. Usa una llave mixta del n.º 17. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 15

Conecte la bieleta de barra estabilizadora al eje de torsión de la suspensión trasera.
Paso 16

Atornille las sujeciones que conectan la bieleta de barra estabilizadora al eje de torsión de la suspensión trasera. Usa una llave mixta del n.º 12. Usa una llave mixta del n.º 14.
Paso 17

Retire el soporte por debajo de la viga trasera.

Sustitución: bieletas de suspensión - Toyota Prado J120. AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 18

Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 19

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 20

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Toyota Prado J120
Paso 21

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 22

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 112 Nm.
Paso 23

Retire los gatos y las cuñas.
