¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi, HYUNDAI SANTA FÉ II (CM) 2.4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.7, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.4 4x4 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar el brazo inferior frontal en HYUNDAI SANTA FÉ CM INSTRUCCIÓN | AUTODOC

Cómo cambiar: brazo inferior de la parte delantera - Hyundai Santa Fe CM | Guía de sustitución

Productos alternativos

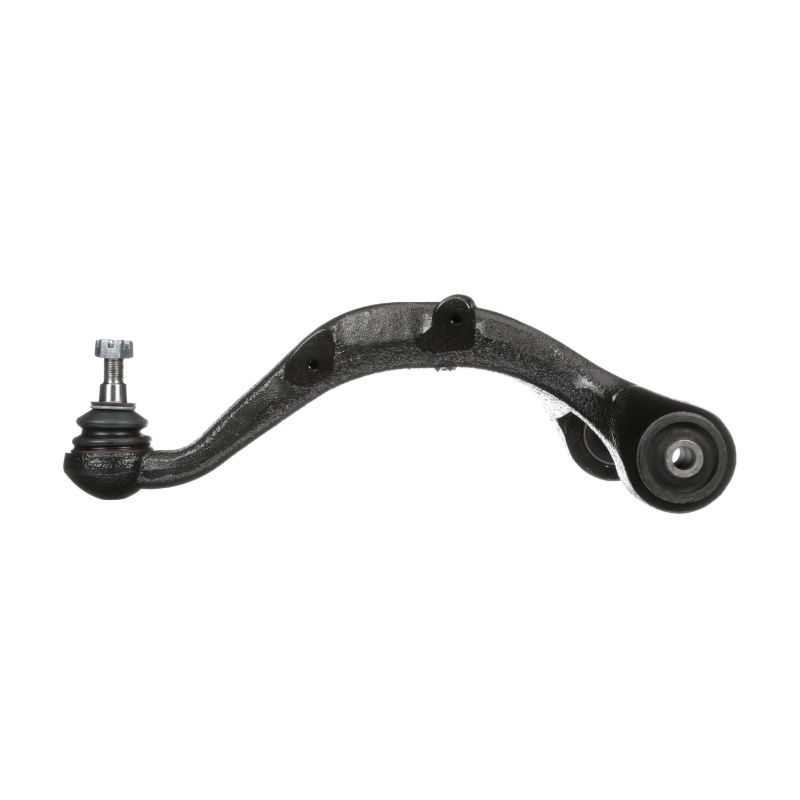

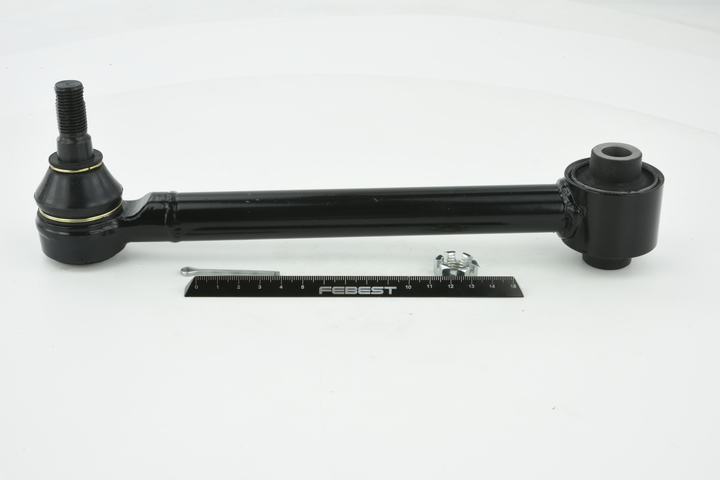

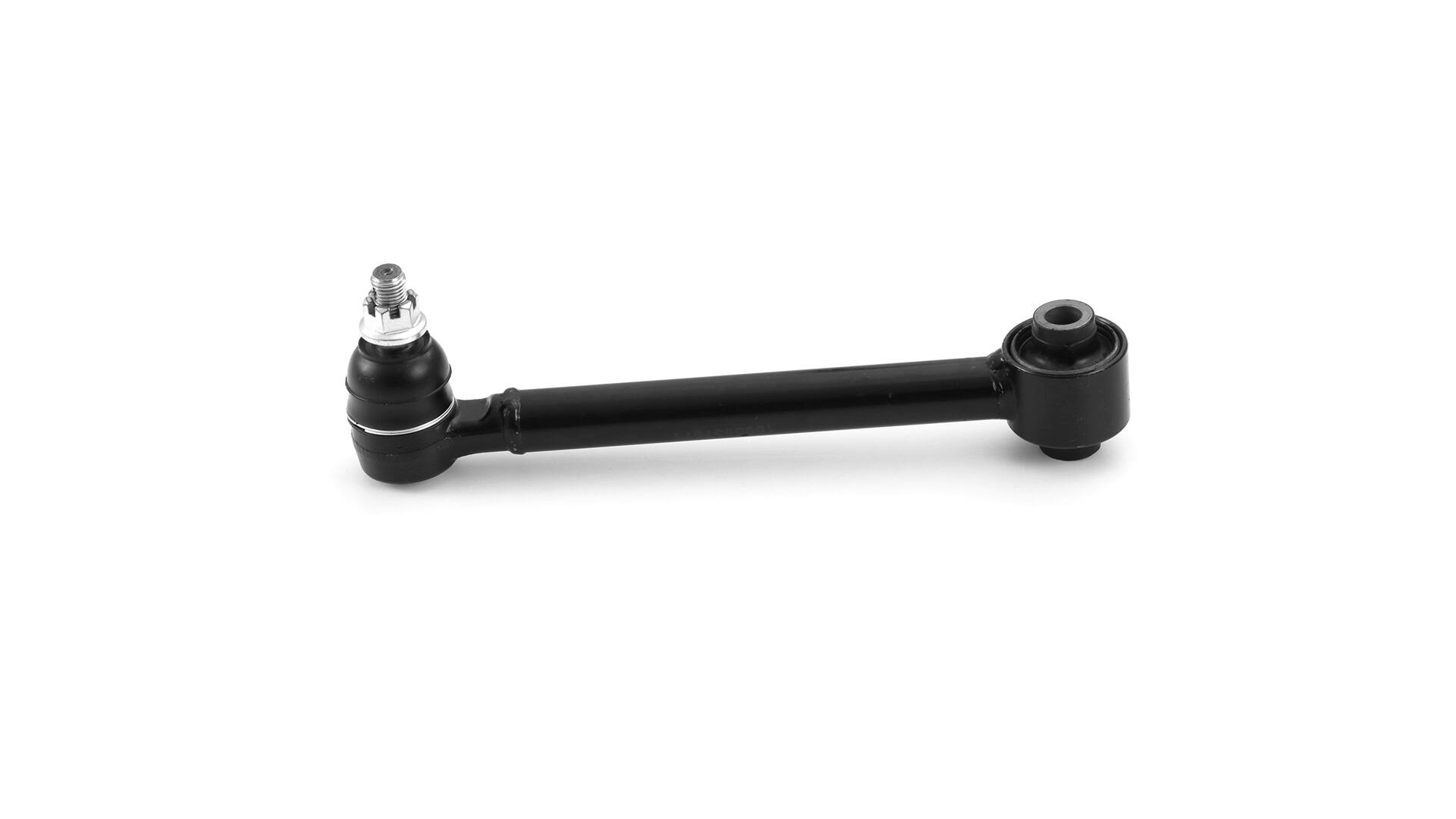

Barra oscilante de suspensión de ruedas

Sustitución: brazo inferior de la parte delantera - Hyundai Santa Fe CM. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 19

                      Llave de vaso n° 18

                      Llave de vaso n° 19

                      Llave de impacto para llantas n.º 21

                      Llave de trinquete

                      Martillo

                      Punzón

                      Palanca

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Hyundai Santa Fe CM. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Por favor, tenga en cuenta: todos los trabajos en el coche - Hyundai Santa Fe CM - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Hyundai Santa Fe CM
Paso 5

Retire la rueda.
Paso 6

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 8

Retire el perno de sujeción. Use un punzón. Utilice un martillo.

Paso 9

Destornille la fijación delantera de la palanca. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 10

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 11

Desconecte el soporte esférico del muñón de dirección. Utilice un martillo.

Paso 12

Retire la sujeción trasera del brazo de control.
Paso 13

Retire la sujeción delantera del brazo de control.

Paso 14

Retire el brazo. Use una palanca.
Paso 15

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Instale el brazo nuevo. Use una palanca.

Sustitución: brazo inferior de la parte delantera - Hyundai Santa Fe CM. Los expertos de AUTODOC recomiendan:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 17

Instale las sujeciones del brazo de control.
Paso 18

Conecte el soporte esférico al muñón de dirección. Utilice un martillo.
Paso 19

Instale el perno de sujeción. Utilice un martillo.
Paso 20

Atornille la sujeción que conecta la rótula a la mangueta de dirección. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.

Paso 21

Apriete la sujeción que conecta la rótula a la mangueta de dirección. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 98 Nm.
Paso 22

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 23

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 150 Nm.
Paso 24

Apriete el tornillo de sujeción trasero que conecta el brazo al subchasis del automóvil. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 150 Nm.
Paso 25

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Hyundai Santa Fe CM. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 26

Trate todas las articulaciones del brazo. Use grasa de cobre.

Paso 27

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.

Paso 28

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.

AUTODOC recomienda:
Después de aplicar el aerosol, espere unos minutos.
Paso 29

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: brazo inferior de la parte delantera - Hyundai Santa Fe CM. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 30

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Hyundai Santa Fe CM
Paso 31

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 32

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 108 Nm.
Paso 33

Retire los gatos y las cuñas.
