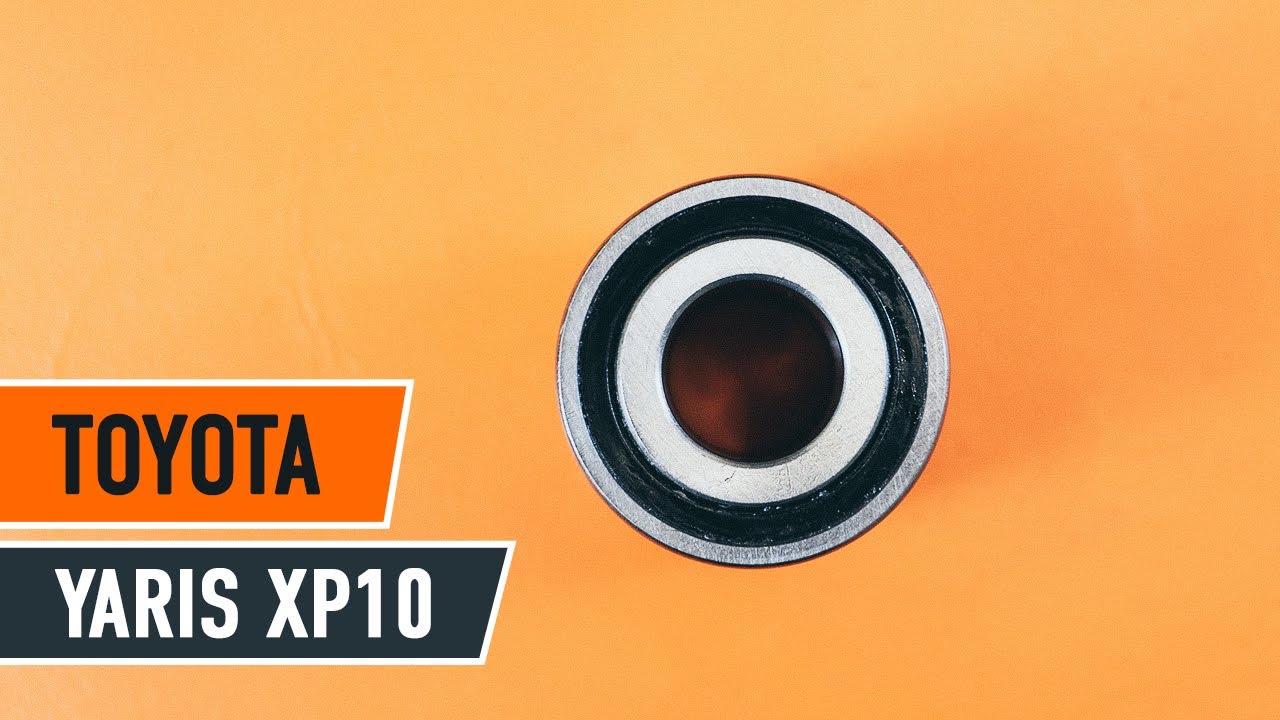

Cómo cambiar: cojinete de rueda de la parte delantera - Toyota Yaris P1 | Guía de sustitución
descargas:
15
Vistas:
392
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar cojinete de rueda delantero TOYOTA YARIS XP10 INSTRUCCIÓN | AUTODOC
Todas las piezas que usted necesita sustituir – Cojinete de Rueda para Yaris Hatchback (_P1_) y otros modelos TOYOTA
Productos alternativos
Juego de cojinete de rueda
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa de cobre
Llave Combinada n.º 17
Llave Combinada n.º 19
Llave de vaso n° 17
Llave de vaso n° 19
Llave de vaso n° 30
Llave de impacto para llantas n.º 21
Llave de trinquete
Llave dinamométrica
Llave giramachos
Martillo
Alicates de corte
Cincel plano
Mazo de goma
Juego de cubos y rodamientos
Alicates para arandelas
Extractor de rótulas
Cuñas para ruedas
Sustitución: cojinete de rueda - Toyota Yaris P1. AUTODOC recomienda:
- No aplique el conjunto del cojinete de su Toyota Yaris P1 que ya ha sido utilizado una vez.
- El procedimiento de sustitución de los rodamientos de cubo de rueda es idéntico para ambas ruedas en un mismo eje.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: cojinete de rueda - Toyota Yaris P1. Secuencia de pasos recomendada:
- Paso 1Asegure las ruedas con cuñas.Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21. - Paso 3Levante la parte delantera del automóvil y fije la posición sobre los pedestales.Paso 4
Desatornille los pernos de la rueda.Sustitución: cojinete de rueda - Toyota Yaris P1. Consejo:Para evitar lesiones, sostenga la rueda cuando desatornille los pernos. - Paso 5
Retire la rueda. - Paso 6
Afloje la sujeción del eje de transmisión. Utilice un cincel de metal plano. Utilice un martillo. - Paso 7Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.Paso 8
Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 30. Utilice una llave giramachos. - Paso 9Quite el árbol de impulsión.Sustitución: cojinete de rueda - Toyota Yaris P1. Consejo de AUTODOC:Si es necesario, utilice un mazo de goma.Paso 10
Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 11
Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. - Paso 12
Retire la pinza del freno junto con su soporte.Sustitución: cojinete de rueda - Toyota Yaris P1. Los expertos de AUTODOC recomiendan:Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario. - Paso 13
Retire el disco de freno. - Paso 14
Quite la chaveta que fija la atadura de la punta de la barra de dirección transversal. Utilice tenazas. - Paso 15Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.Paso 16
Destornille la tuerca de fijación de la rótula al muñón de dirección. Usa una llave mixta del n.º 17. - Paso 17
Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas. - Paso 18Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.Paso 19
Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 19. - Paso 20
Desconecte el soporte esférico del muñón de dirección. Use un extractor de rótulas. - Paso 21Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.Paso 22
Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete. - Paso 23Retire los pernos de sujeción.Paso 24
Desconecte el muñón de dirección de la pata amortiguadora. - Paso 25
Quite el muñón de dirección en el montaje con el cubo. - Paso 26
Presione para que el cubo de rueda salga del anillo interior del cojinete. Utilice un juego de cubos y rodamientos. Utilice un martillo. - Paso 27
Saque el retén del muñón de dirección. Utilice alicates para arandelas. - Paso 28
Saque a fuerza el cojinete del cubo de rueda. Utilice un juego de cubos y rodamientos. - Paso 29Limpie el asiento de montaje del cojinete del cubo (buje). Use un cepillo de alambre. Use el aerosol WD-40.Paso 30
Inserte precionando el rodamiento nuevo en el muñón de dirección. Utilice un juego de cubos y rodamientos. Utilice un martillo.Sustitución: cojinete de rueda - Toyota Yaris P1. Consejo de los expertos de AUTODOC:Compruebe que el rodamiento del cubo de la rueda esté colocado correctamente. Evite su desalineación.Deje de presionar la superficie del rodamiento inmediatamente después de que éste haya sido ajustado en su asiento de montaje. - Paso 31
Instale el retén en el muñón de dirección. Utilice alicates para arandelas. - Paso 32
Presione el cubo de la rueda en el cargador interior del cojinete. Utilice un juego de cubos y rodamientos. - Paso 33
Instale el muñón de dirección una vez ensamblado con el cubo.
