Intervalo de sustitución recomendado para la categoría de pieza Disco de freno : 50000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 4WD (ZRE154_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.5 (NZE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 D-4D (NDE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 (ZZE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

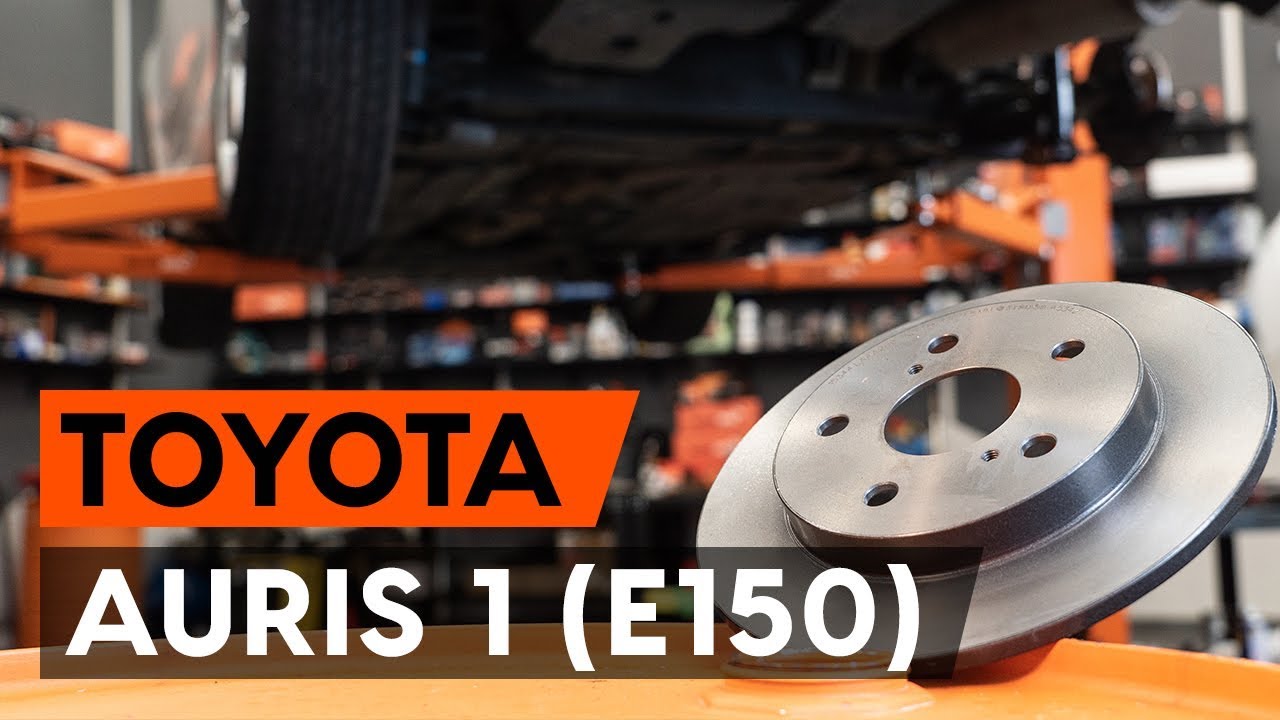

Cómo cambiar los discos de freno traseros en TOYOTA AURIS 1 (E150) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: discos de freno de la parte trasera - Toyota Auris E15 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Discos de Freno para AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) y otros modelos TOYOTA

Disco de freno

        Disco de freno para TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_) Gasolina (144 cv)

        Disco de freno para TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 4WD (ZRE154_) Gasolina (136 cv)

        Disco de freno para TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.5 (NZE151_) Gasolina (110 cv)

        Disco de freno para TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 D-4D (NDE150_) Gasóleo (90 cv)

        Disco de freno para TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_) Gasolina (124 cv)

        Disco de freno para TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 (ZZE150_) Gasolina (97 cv)

        Disco de freno para TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152) Gasolina (136 cv)

        Disco de freno para TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) Gasolina (101 cv)

        Disco de freno para TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_) Gasolina (132 cv)

Sustitución: discos de freno - Toyota Auris E15. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 14

                        Llave Combinada n.º 17

                        Llave de vaso n° 14

                        Llave de impacto para llantas n.º 21

                        Herramienta de retorno del pistón de freno

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Alicates para bomba de agua

                        Mazo de goma

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

Sustitución: discos de freno - Toyota Auris E15. Consejo de los expertos de AUTODOC:

Haga la sustitución de los discos de freno en el automóvil Toyota Auris E15 por el juego para cada eje. Independientemente del estado de los componentes. Esto garantizará el frenaje uniforme.
El procedimiento de reemplazo es idéntico para ambos discos de freno en un mismo eje.
En caso de la sustitución de los discos de freno, sustituya obligatoriamente las pastillas de freno.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: discos de freno - Toyota Auris E15. Realice los siguientes pasos:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.

Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 4

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

Sustitución: discos de freno - Toyota Auris E15. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 6

Retire la rueda.
Paso 7

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Separe el cable del freno de estacionamiento del soporte de la pinza del freno. Use alicates de bomba de agua.
Paso 9

Destornille la fijación del cáliper de freno. Usa una llave mixta del n.º 14. Usa una llave mixta del n.º 17.
Paso 10

Separe las pastillas de freno. Use una palanca.

Paso 11

Retire el soporte de freno.

Sustitución: discos de freno - Toyota Auris E15. Consejo:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 12

Retire las pastillas de freno.
Paso 13

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 14. Utilice una llave giramachos. Utilice una llave de trinquete.
Paso 15

Quite la pinza del cáliper de freno.
Paso 16

Limpie las sujeciones del disco de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Retire el disco de freno. Utilice un mazo de goma.
Paso 18

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 19

Instale el disco de freno.
Paso 20

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: discos de freno - Toyota Auris E15. Después de haber aplicado el spray, espere unos minutos.
Paso 21

Instale la pinza del cáliper de freno.
Paso 22

Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 57 Nm.
Paso 23

Instale las pastillas de freno.
Paso 24

Trate el pistón de la pinza de freno. Use un limpiador de frenos.

Sustitución: discos de freno - Toyota Auris E15. AUTODOC recomienda:
Después de aplicar el aerosol, espere unos minutos.
Paso 25

Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 26

Establezcan el soporte de freno y lo fijen. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 27

Instale el cable del freno de estacionamiento en el soporte de la pinza del freno.
Paso 28

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 29

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: discos de freno - Toyota Auris E15. Los expertos de AUTODOC recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 30

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Toyota Auris E15
Paso 31

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 32

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 103 Nm.
Paso 33

Retire los gatos y las cuñas.

AUTODOC recomienda:
¡Importante! Sustitución: discos de freno - Toyota Auris E15. Compruebe el nivel del líquido de frenos en el depósito y proceda a llenarlo si fuera necesario.
Paso 34

Apriete el tapón del depósito de líquido del freno.

AUTODOC recomienda:
Toyota Auris E15 - Pise el pedal de freno varias veces con el motor apagado hasta que sienta la resistencia que se ha acumulado.
Paso 35

Cierre la capota.
