¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 3 Touring (E46) 320 i, BMW 3 Touring (E46) 330 i, BMW 3 Touring (E46) 320 i, BMW 3 Touring (E46) 328 i, BMW 3 Touring (E46) 320 d, BMW 3 Touring (E46) 330 d, BMW 3 Touring (E46) 325 i, BMW 3 Touring (E46) 320 d … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los muelles de suspensión delanteros en BMW 3 (E46) [INSTRUCCIÓN AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - BMW E46 touring | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para 3 Touring (E46) y otros modelos BMW

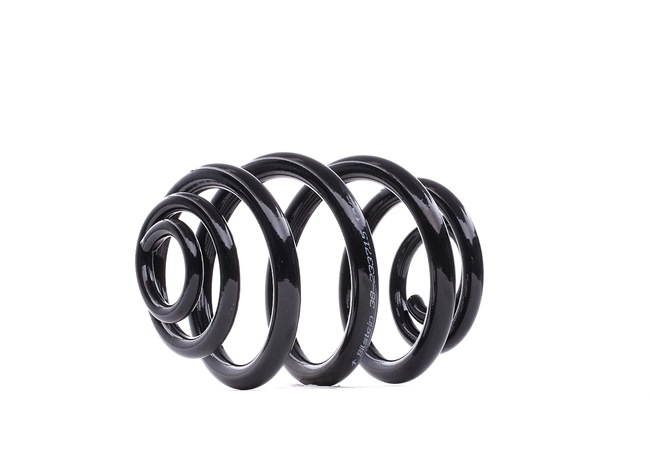

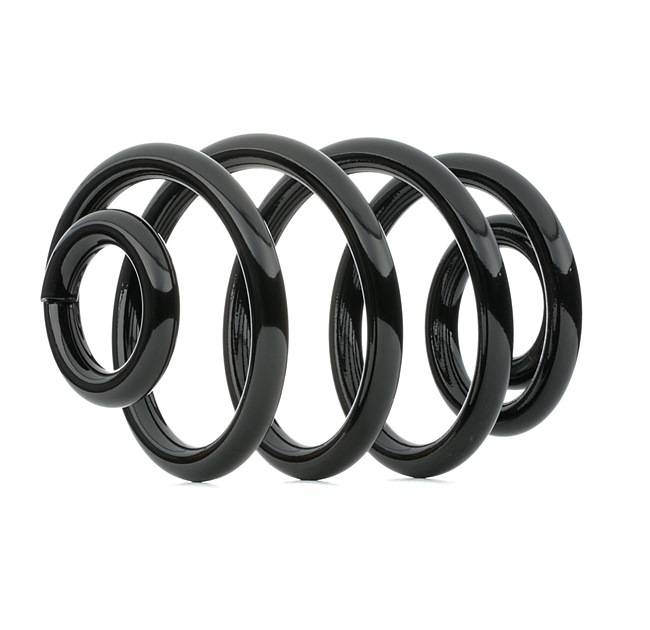

Muelle de suspensión

        Muelle de suspensión para 3 Touring (E46) Gasolina (150 cv)

        Muelle de suspensión para 3 Touring (E46) Gasolina (193 cv)

        Muelle de suspensión para 3 Touring (E46) Gasóleo (136 cv)

        Muelle de suspensión para 3 Touring (E46) Gasóleo (184 cv)

        Muelle de suspensión para 3 Touring (E46) Gasolina (231 cv)

        Muelle de suspensión para 3 Touring (E46) Gasolina (170 cv)

        Muelle de suspensión para 3 Touring (E46) Gasolina (192 cv)

        Muelle de suspensión para 3 Touring (E46) Gasóleo (150 cv)

Sustitución: muelles de suspensión - BMW E46 touring. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Grasa de cobre

                        Llave Combinada n.º 17

                        Llave Combinada n.º 19

                        Llave Combinada n.º 21

                        Llave de vaso n° 13

                        Llave de vaso n° 18

                        Llave de vaso n° 21

                        Broca HEXagonal no. H6

                        Broca HEXagonal no. H7

                        Llave de impacto para llantas n.º 17

                        Vaso para amortiguador

                        Extractor de rótulas

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Palanca

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - BMW E46 touring. Consejo de AUTODOC:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - BMW E46 touring - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 4

Asegure las ruedas con cuñas.
Paso 5

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 6

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 7

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. BMW E46 touring
Paso 8

Retire la rueda.
Paso 9

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 10

Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Use Vaso HEX No. H7. Usa una llave mixta del n.º 17. Utilice una llave de trinquete.
Paso 11

Trate el soporte de sujeción que fija el latiguillo de freno y el arnés de cableado. Use el aerosol WD-40.
Paso 12

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora.
Paso 13

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 15

Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 19.
Paso 16

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 17

Desconecte el soporte esférico del muñón de dirección. Use un extractor de rótulas.
Paso 18

Descienda el gato de transmisión hidráulica unos 10-15 cm.

AUTODOC recomienda:
Sustitución: muelles de suspensión - BMW E46 touring. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 19

Desconecte el brazo inferior del muñón de dirección.
Paso 20

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 21

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador.
Paso 22

Descienda el gato de transmisión hidráulica unos 10-15 cm.

AUTODOC recomienda:
BMW E46 touring - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 23

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 24

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.

AUTODOC recomienda:
BMW E46 touring - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 25

Retire la pata amortiguadora.
Paso 26

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - BMW E46 touring. Consejo de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 27

Quite la tapa del soporte del amortiguador. Use una palanca.
Paso 28

Comprima el resorte.
Paso 29

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 30

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 31

Quite el apoyo superior de la pata. Use una palanca.
Paso 32

Suelte el resorte helicoidal.
Paso 33

Quite el resorte.
Paso 34

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: muelles de suspensión - BMW E46 touring. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 35

Instale el guardapolvos y el tope en el amortiguador.
Paso 36

Instale el resorte en el amortiguador.
Paso 37

Comprima el resorte.
Paso 38

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 39

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 64 Nm.

AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 40

Abra el resorte.
Paso 41

Retire el puntal amortiguador que está montado.
Paso 42

Instale la tapa del soporte del amortiguador.
Paso 43

Instale la pata amortiguadora en el arco de la rueda.
Paso 44

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13. No lo apriete.

Sustitución: muelles de suspensión - BMW E46 touring. Los profesionales recomiendan:
Para evitar lesiones, sujete el amortiguador al atornillar los pernos de sujeción.
Paso 45

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 46

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 47

Fije la pata amortiguadora en el muñón de dirección.
Paso 48

Instale y apriete un nuevo perno de la mangueta de dirección.
Paso 49

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.
Paso 50

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: muelles de suspensión - BMW E46 touring. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 51

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 52

Trate las sujeciones que conectan el brazo de control a la mangueta de dirección. Use grasa de cobre.
Paso 53

Conecte la palanca inferior al muñón de dirección. Instale las sujeciones del brazo de control.
Paso 54

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 55

Atornille la sujeción que conecta la rótula a la mangueta de dirección. Usa una llave mixta del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 56

Trate las sujeciones del amortiguador. Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 57

Fije el enlace estabilizador de el soporte de amortiguador. Use Vaso HEX No. H7. Usa una llave mixta del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 58

Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 59

En la pata fije el latiguillo del sistema de freno. Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 60

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 61

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. BMW E46 touring
Paso 62

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 63

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 34 Nm.
Paso 64

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 65

Retire los gatos y las cuñas.
Paso 66

Retire el protector de aletas del guardabarros.
Paso 67

Cierre la capota.
