Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TSI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI 4motion, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) 2.0 BiFuel, VW Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los pinza de freno parte delantera en VW T5 TRANSPORTER Furgon [AUTODOC]

Cómo cambiar: pinza de freno de la parte delantera - VW T5 Transporter | Guía de sustitución

Todas las piezas que usted necesita sustituir – Pinzas de Freno para Transporter T5 Furgoneta (7HA, 7HH, 7EA, 7EH) y otros modelos VW

Productos alternativos

Pinza de freno

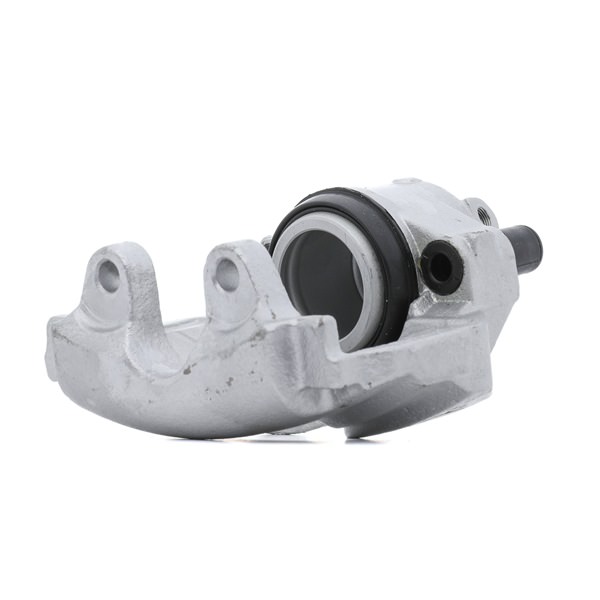

78B0205R RIDEX REMAN Pinza de freno

43,09 EUR

Tienda

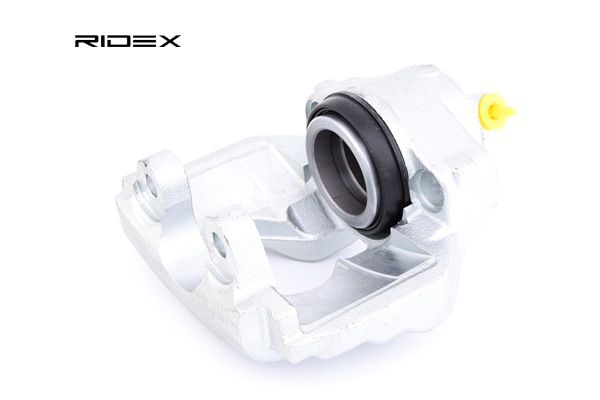

78B0205 RIDEX Pinza de freno

60,94 EUR

Tienda

DC83327 DELCO REMY Pinza de freno

69,73 EUR

Tienda

4907 MAPCO Pinza de freno

71,98 EUR

Tienda

RX609826A0 FTE Pinza de freno

74,56 EUR

Tienda

522252 A.B.S. Pinza de freno

78,89 EUR

Tienda

SKBC-0460204 STARK Pinza de freno

81,40 EUR

Tienda

343327 BUDWEG CALIPER Pinza de freno

81,94 EUR

Tienda

BHS1145E TRW Pinza de freno

82,75 EUR

Tienda

2147246 NK Pinza de freno

85,59 EUR

Tienda

Sustitución: pinza de freno - VW T5 Transporter. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Limpiador de frenos

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 10

                      Llave Combinada n.º 14

                      Broca hexagonal No. H7

                      Llave de vaso n° 10

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Palanca

                      Contenedor de fluido

                      Kit para purgado de frenos

                      Clip para manguera de freno

                      Cuñas para ruedas

Comprar herramientas

Sustitución: pinza de freno - VW T5 Transporter. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: pinza de freno - VW T5 Transporter. Secuencia de pasos recomendada:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.

Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW T5 Transporter
Paso 6

Retire la rueda.
Paso 7

Quite los tapones de los guardapolvos de las guías del cáliper. Use una palanca.
Paso 8

Destornille la fijación del cáliper de freno. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 9

Separe las pastillas de freno. Use una palanca.
Paso 10

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.
Paso 11

Limpie el área donde el latiguillo de freno está conectada a la pinza de freno, y el área de los pernos guía. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW T5 Transporter. Después de haber aplicado el spray, espere unos minutos.
Paso 12

Coloque un recipiente por debajo para recoger el líquido de frenos.

Paso 13

Afloje la fijación del latiguillo de freno. Usa una llave mixta del n.º 14.
Paso 14

Separe el muelle de retención de la pinza de freno. Use una palanca.
Paso 15

Retire el soporte de freno.

Sustitución: pinza de freno - VW T5 Transporter. Los profesionales recomiendan:
Cuando la pinza de freno es sustituida, es recomendable comprobar si la manguera del freno está dañada y, si fuera necesario, sustituirla por otra nueva.En caso de la sustitución del cáliper de freno se recomienda sustituir las pastillas de freno, examinar el estado de los discos de freno y, en caso necesario, sustituir por los nuevos.Si no fueron suministrados nuevos pernos guía en el kit con las pinzas de freno nuevas, utilice los pernos viejos.
Paso 16

Destornille el latiguillo de freno del cáliper de freno.
Paso 17

Retire las pastillas de freno.
Paso 18

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW T5 Transporter. Después de haber aplicado el spray, espere unos minutos.
Paso 19

Trate el latiguillo de freno. Use un limpiador de frenos.

Sustitución: pinza de freno - VW T5 Transporter. Consejo:
Después de aplicar el aerosol, espere unos minutos.
Paso 20

Instale y fije el latiguillo de freno en el cáliper nuevo. Usa una llave mixta del n.º 14.
Paso 21

Instale las pastillas de freno.
Paso 22

Establezcan el soporte de freno y lo fijen. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 23

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 24

Apriete la sujeción que conecta el tubo de freno a la pinza de freno. Usa una llave mixta del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.
Paso 25

Retire la abrazadera de la manguera del freno.
Paso 26

Instale el resorte de fijación del cáliper de freno. Use una palanca.
Paso 27

Afloje el tornillo de purgado de frenos. Usa una llave mixta del n.º 10.
Paso 28

Conecte la manguera del kit de purgado de frenos al tornillo de purgado de freno.
Paso 29

Deje salir el aire del sistema del cáliper de freno. Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 30

Apriete el tornillo de purgado de frenos. Usa una llave mixta del n.º 10.
Paso 31

Desconecte la manguera del kit de purgado de frenos.

Paso 32

Limpie la suciedad del perno del latiguillo de freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW T5 Transporter. Después de haber aplicado el spray, espere unos minutos.
Paso 33

Apriete el tornillo de purga de la pinza de freno. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 10 Nm.
Paso 34

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 35

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: pinza de freno - VW T5 Transporter. Los profesionales recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 36

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW T5 Transporter
Paso 37

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 38

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 39

Retire los gatos y las cuñas.

Sustitución: pinza de freno - VW T5 Transporter. Los expertos de AUTODOC recomiendan:
Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 40

Apriete el tapón del depósito de líquido del freno. Cierre la capota.
