Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar pinza traseros traserosen VOLKSWAGEN T5 INSTRUCCIÓN | AUTODOC
Todas las piezas que usted necesita sustituir – Pinzas de Freno para Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) y otros modelos VW
Pinza de freno
Pinza de freno
Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Gasóleo (105 cv)
Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 Gasolina (235 cv)
Pinza de freno para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion Gasolina (235 cv)
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa cerámica
Grasa de cobre
Llave dinamométrica
Llave de tuerca abocinada № 11
Llave Combinada n.º 14
Llave de vaso n° 12
Llave de impacto para llantas n.º 19
Llave de trinquete
Palanca
Alicates de punta redonda
Kit para purgado de frenos
Clip para manguera de freno
Cuñas para ruedas
Sustitución: pinza de freno - VW Multivan T5. Los expertos de AUTODOC recomiendan:
- El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: pinza de freno - VW Multivan T5. Secuencia de pasos recomendada:
- Paso 1

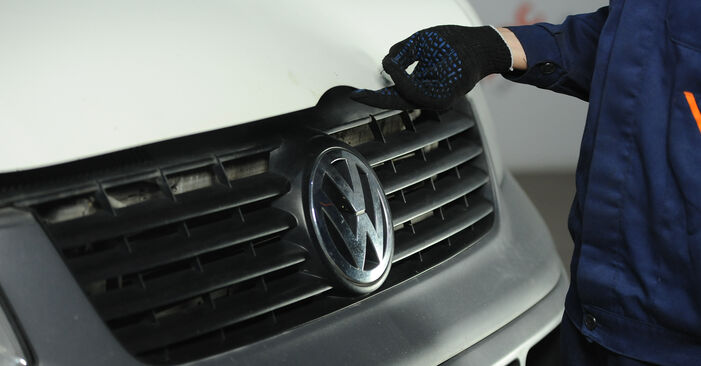

Abra la capota. Desatornille el tapón del depósito del líquido de frenos. - Paso 2

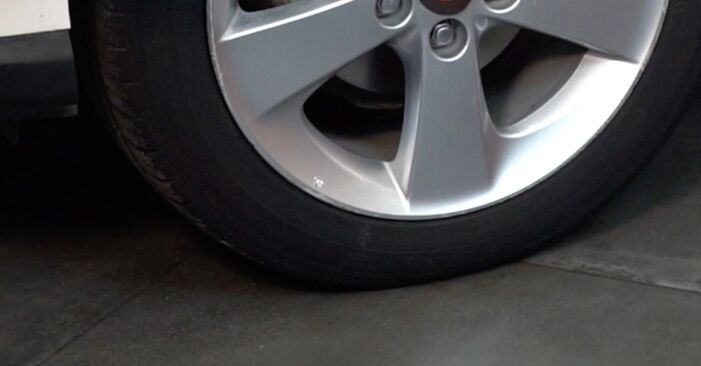

Asegure las ruedas con cuñas. - Paso 3

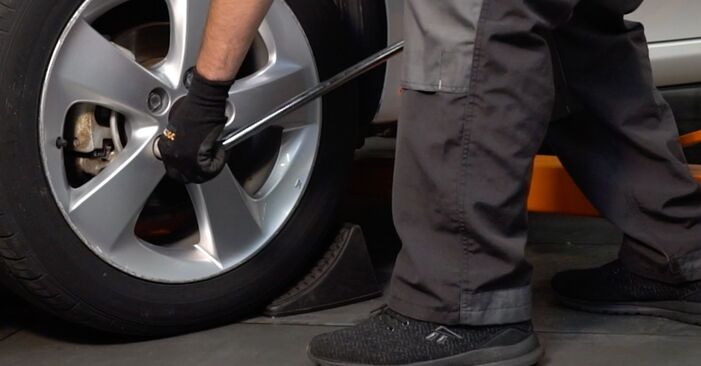

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19. - Paso 4

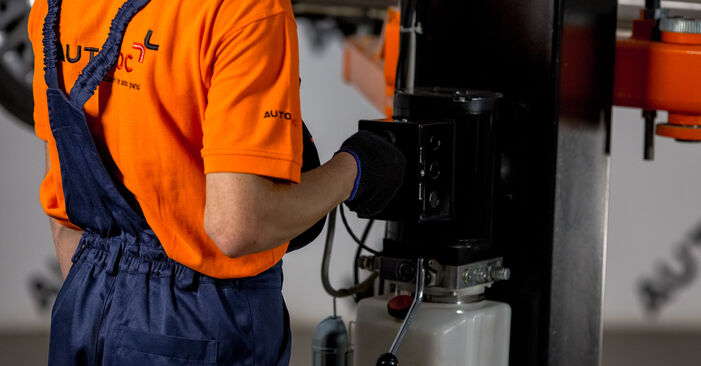

Levante la parte trasera del automóvil y fije la posición sobre los pedestales. - Paso 5
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Multivan T5 - Paso 6
Retire la rueda. - Paso 7

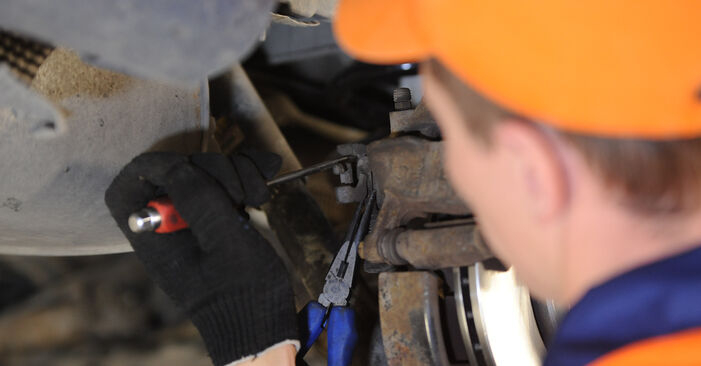

Suelte el cable del freno de estacionamiento. Use alicates de punta redondeada. Use una palanca. - Paso 8

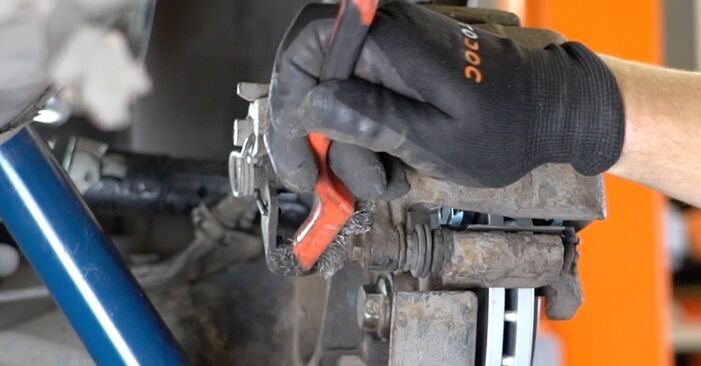

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 9

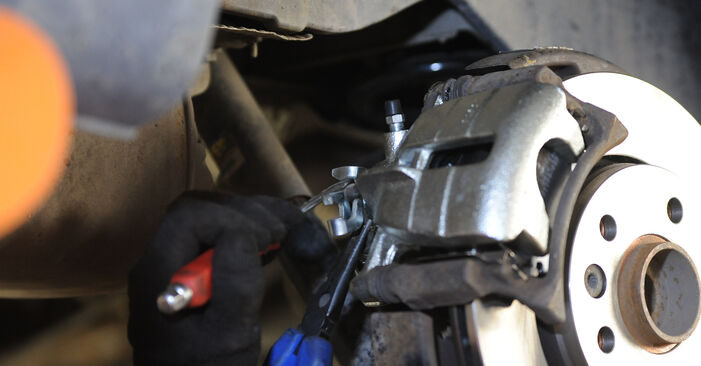

Desenrosque las sujeciones de la pinza de freno. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete. - Paso 10

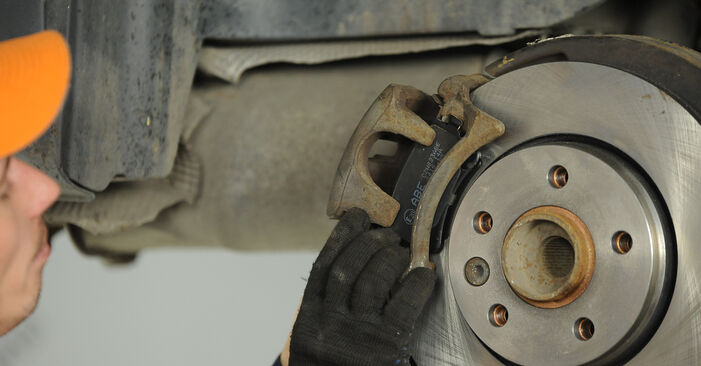

Retire el soporte de freno.Sustitución: pinza de freno - VW Multivan T5. AUTODOC recomienda:Cuando la pinza de freno es sustituida, es recomendable comprobar si la manguera del freno está dañada y, si fuera necesario, sustituirla por otra nueva.En caso de la sustitución del cáliper de freno se recomienda sustituir las pastillas de freno, examinar el estado de los discos de freno y, en caso necesario, sustituir por los nuevos.Si no fueron suministrados nuevos pernos guía en el kit con las pinzas de freno nuevas, utilice los pernos viejos. - Paso 11Separe el juego de cables del sensor de desgaste de las pastillas de freno.Paso 12
Limpie el área donde el latiguillo de freno está conectada a la pinza de freno, y el área de los pernos guía. Use un cepillo de alambre. Use un limpiador de frenos. - Paso 13

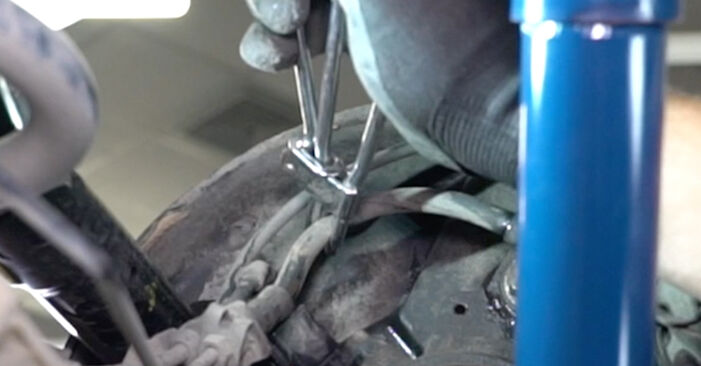

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno. - Paso 14

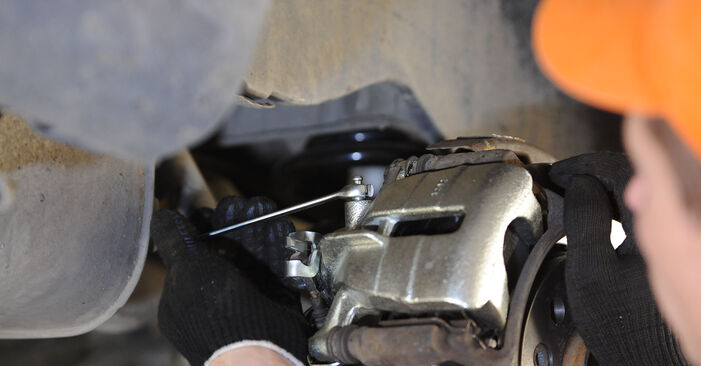

Destornille el latiguillo de freno del cáliper de freno. Usa una llave mixta del n.º 14. - Paso 16

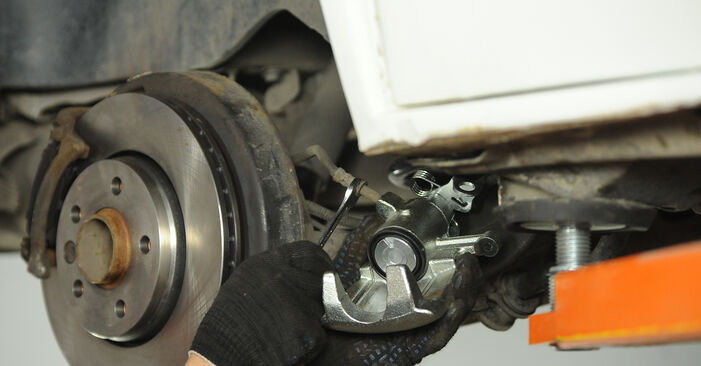

Instale y fije el latiguillo de freno en el cáliper nuevo. - Paso 17
Apriete la sujeción que conecta el tubo de freno a la pinza de freno. Usa una llave mixta del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm. - Paso 18
Retire la abrazadera del latiguillo del freno. - Paso 19Limpie la superficie de la pinza de freno.Paso 20

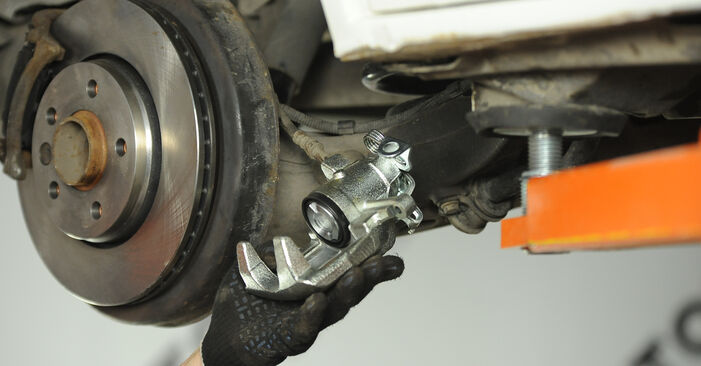

Instale el cáliper de freno y fíjelo. - Paso 21Conecte el juego de cables del sensor de desgaste de las pastillas de freno.Paso 22
Apriete las sujeciones de la pinza del freno. Use un vaso de impacto del n.º 12. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
