¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ VITO Autobús (W639) 111 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 111 CDI 4x4 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 115 CDI 4x4 (639.701, 639.705), MERCEDES-BENZ VITO Autobús (W639) 110 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 113 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 116 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 122 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 116 CDI 4x4 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 113 CDI 4x4 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 119 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 122 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 109 CDI (639.701), MERCEDES-BENZ VITO Autobús (W639) 123 (639.701), MERCEDES-BENZ VITO Autobús (W639) 109 CDI (639.701, 639.703), MERCEDES-BENZ VITO Autobús (W639) 109 CDI 4x4 (639.701), MERCEDES-BENZ VITO Autobús (W639) 126 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 111 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 120 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 123 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) E-CELL (639.703) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los rótula de dirección MERCEDES VITO W639 [VÍDEO TUTORIAL DE AUTODOC]

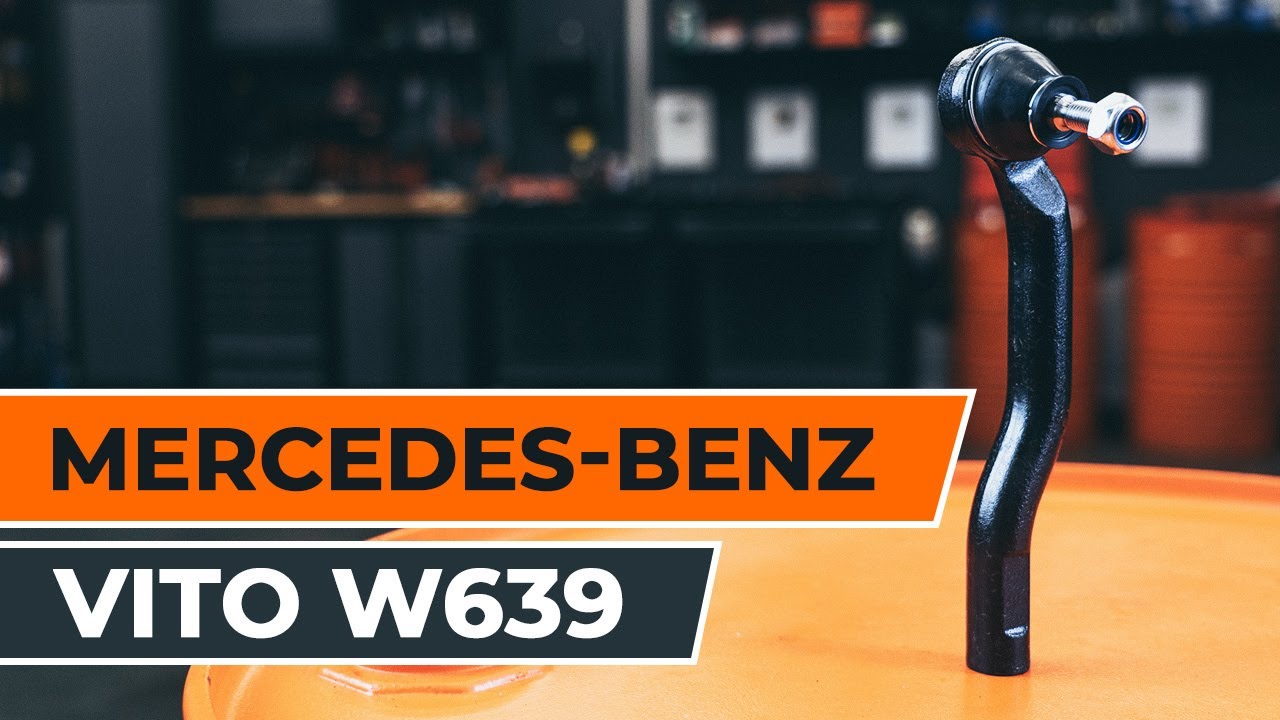

Cómo cambiar: rótula de dirección - Mercedes Vito W639 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Rótula de Dirección para VITO Autobús (W639) y otros modelos MERCEDES-BENZ

Rótula de dirección

        Rótula de dirección para Vito Bus (W639) Gasóleo (95 cv)

        Rótula de dirección para Vito Bus (W639) Gasóleo (136 cv)

        Rótula de dirección para Vito Bus (W639) Gasóleo (163 cv)

        Rótula de dirección para Vito Bus (W639) Gasóleo (224 cv)

        Rótula de dirección para Vito Bus (W639) Gasóleo (163 cv)

        Rótula de dirección para Vito Bus (W639) Gasóleo (136 cv)

        Rótula de dirección para Vito Bus (W639) Gasolina (190 cv)

        Rótula de dirección para Vito Bus (W639) Gasóleo (109 cv)

        Rótula de dirección para Vito Bus (W639) Gasolina (218 cv)

Sustitución: rótula de dirección - Mercedes Vito W639. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 24

                        Llave de vaso n° 21

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Calibrador Vernier

                        Extractor de rótulas

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Mercedes Vito W639. Consejo de AUTODOC:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Por favor, tenga en cuenta: todos los trabajos en el coche - Mercedes Vito W639 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Mercedes Vito W639
Paso 5

Retire la rueda.
Paso 6

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 7

Limpie la tuerca de bloqueo que conecta el tirante de dirección al terminal de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 8

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 24.
Paso 9

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 10

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 11

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 12

Destornille la rótula de la barra de dirección.
Paso 13

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - Mercedes Vito W639. Consejo de AUTODOC:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 15

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 16

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.+60°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 17

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 24. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 18

Trate todas las conexiones de la rótula de la barra de dirección. Use grasa de cobre.
Paso 19

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 20

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: rótula de dirección - Mercedes Vito W639. Después de haber aplicado el spray, espere unos minutos.
Paso 21

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Mercedes Vito W639
Paso 22

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 23

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 130 Nm.

Sustitución: rótula de dirección - Mercedes Vito W639. Consejo de los expertos de AUTODOC:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 24

Retire los gatos y las cuñas.
