Intervalo de sustitución recomendado para la categoría de pieza Latiguillo de freno : 50000 km
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
FORD Transit Mk6 Tourneo 2.2, FORD Transit Mk6 Tourneo 2.2 TDCi, FORD Transit Mk6 Tourneo 2.2 TDCi, FORD Transit Mk6 Tourneo 2.2 TDCi, FORD Transit Mk6 Tourneo 2.2 TDCi … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
FORD Transit Mk6 Tourneo 2.2, FORD Transit Mk6 Tourneo 2.2 TDCi, FORD Transit Mk6 Tourneo 2.2 TDCi, FORD Transit Mk6 Tourneo 2.2 TDCi, FORD Transit Mk6 Tourneo 2.2 TDCi … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo
Todas las piezas que usted necesita sustituir – Latiguillos de Freno para Transit Mk6 Tourneo y otros modelos FORD
Latiguillo de freno
Productos alternativos
Latiguillo de freno
-63%
RIDEX 83B1348 Latiguillo de freno
eje delantero, ambos lados
Número de artículo: 83B1348
en comparación con el
PVPR 22.1
El PVPR es el precio de venta al público recomendado por el fabricante o importador del producto y que es proporcionado por el fabricante, el proveedor o el comerciante. AUTODOC muestra el PVPR (IVA incluido) de un producto si dicho precio ha sido recibido de al menos un proveedor o de otra fuente que disponga de tal información.
8,11 EUR
IVA incl. 21, no incluidos.
gastos de envío
-51%
TRW PHB911 Latiguillo de freno
con rosca interna, con rosca exterior
Número de artículo: PHB911
en comparación con el
PVPR 29.09
El PVPR es el precio de venta al público recomendado por el fabricante o importador del producto y que es proporcionado por el fabricante, el proveedor o el comerciante. AUTODOC muestra el PVPR (IVA incluido) de un producto si dicho precio ha sido recibido de al menos un proveedor o de otra fuente que disponga de tal información.
14,02 EUR
IVA incl. 21, no incluidos.
gastos de envío

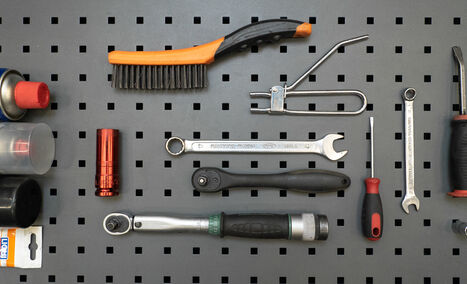

Cepillo de alambre
Spray WD-40
Spray limpiador multiusos
Limpiador de frenos
Grasa cerámica
Llave dinamométrica
Llave de vaso de tuerca abocinada de 11 mm
Llave de tuerca abocinada de 11 mm
Llave combinada de 11 mm
Llave combinada de 17 mm
Llave de vaso de 11 mm
Vaso de impacto para ruedas de 21 mm
Llave de carraca o herramienta eléctrica para la extracción/instalación de elementos de sujeción roscados
Llave giramachos con mango en T
Pinzas para bloquear tubos
Bandeja de drenaje de fluidos
Kit de purga de frenos
Destornillador de cabeza plana
Palanca de montaje
Martillo
Elevador de coches o gato con caballetes para gatos y calzos para ruedas
Sustitución: latiguillos de freno - FORD TRANSIT TOURNEO. Los expertos de AUTODOC recomiendan:
- Respete los intervalos de mantenimiento, las recomendaciones y los requisitos de uso de la pieza de recambio especificados por el fabricante.
- El procedimiento de sustitución es idéntico para los latiguillos de freno derecho e izquierdo del mismo eje.
- Todos los trabajos deberían ser efectuados con el encendido desconectado.
Sustitución: latiguillos de freno - FORD TRANSIT TOURNEO. Utilice el siguiente procedimiento:
- Paso 1Abra el capó.Paso 2

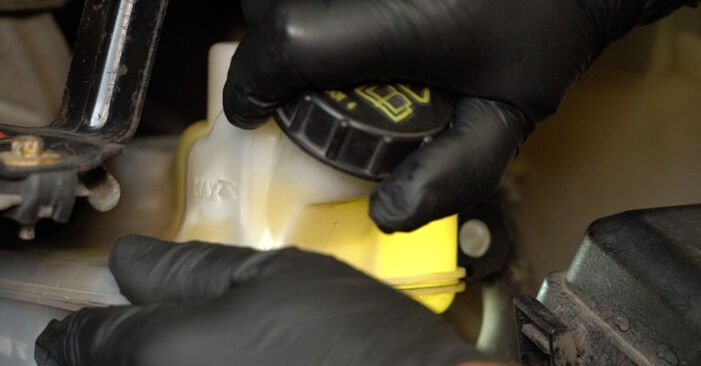

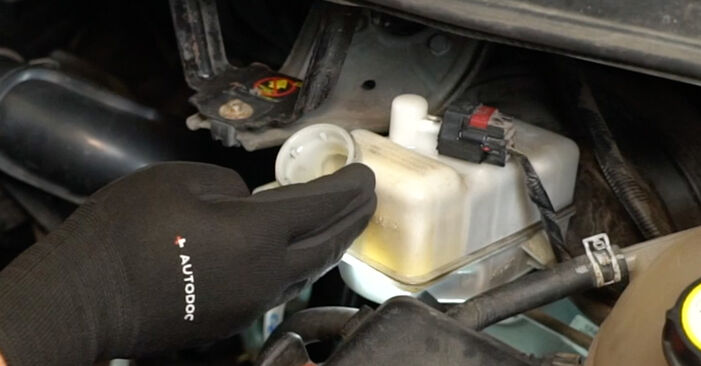

Afloje el tapón del depósito del líquido de frenos. - Paso 3

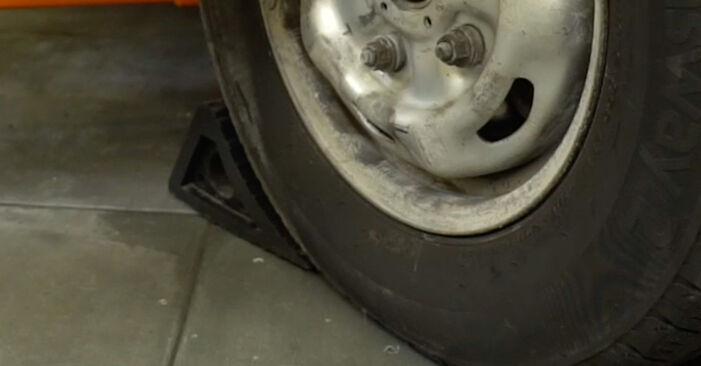

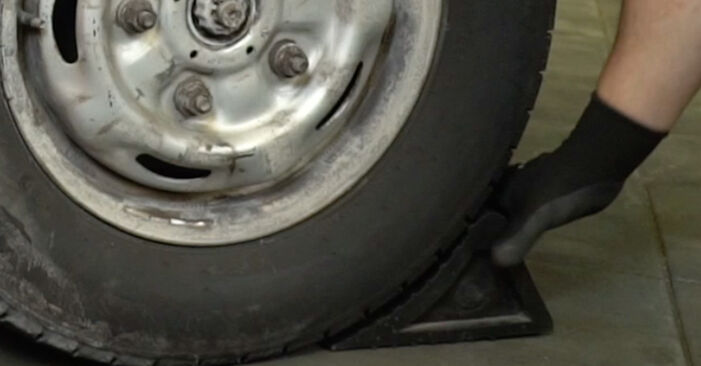

Asegure las ruedas mediante calzos. - Paso 4

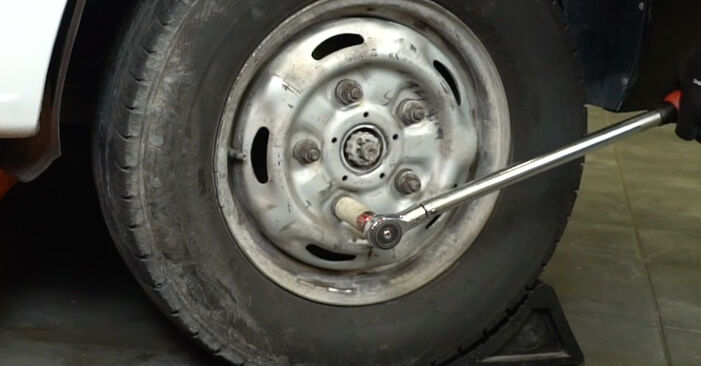

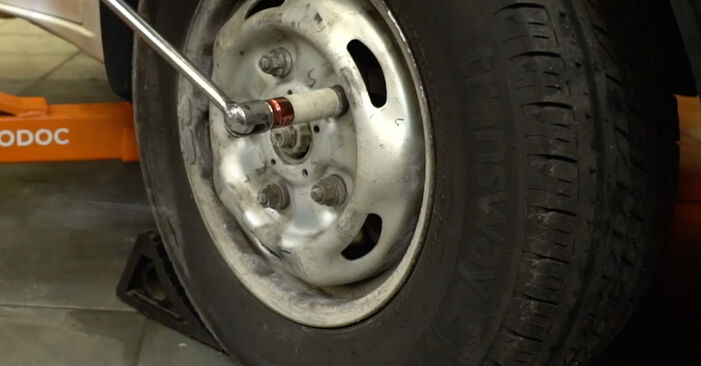

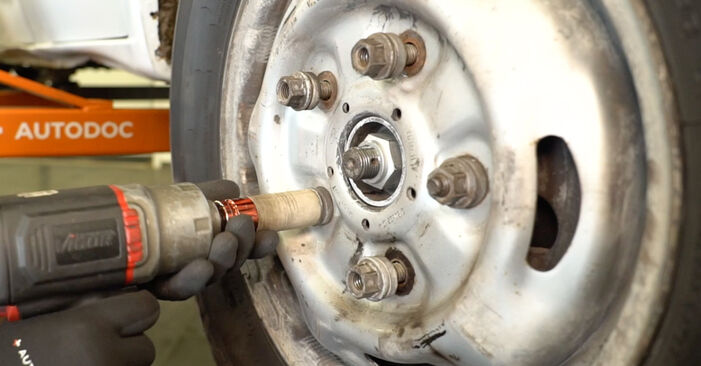

Afloje las tuercas de la rueda. Utilice un vaso de impacto para ruedas de 21 mm. Utilice una llave giramachos con mango en T. - Paso 5Levante el vehículo.Sustitución: latiguillos de freno - FORD TRANSIT TOURNEO. Consejo:Si está utilizando un gato, asegúrese de que el coche se encuentra aparcado sobre una superficie dura y plana.No olvide asegurar el coche adicionalmente por medio de caballetes para gato.Paso 6

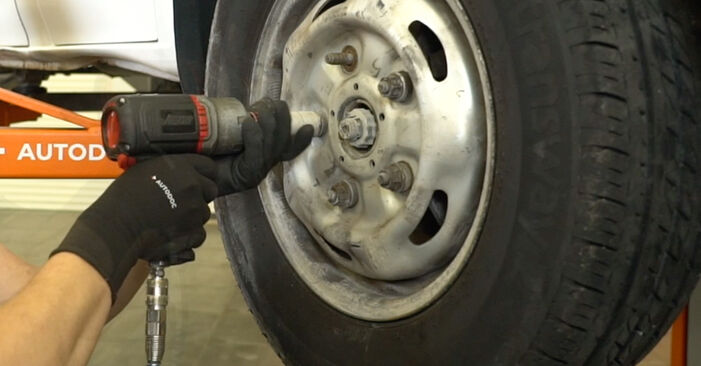

Desenrosque las tuercas de la rueda.¡Precaución!Para evitar lesiones, sostenga la rueda al desenroscar las tuercas. - Paso 7

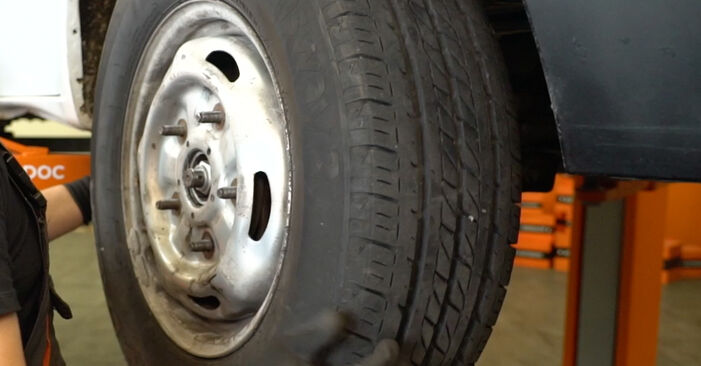

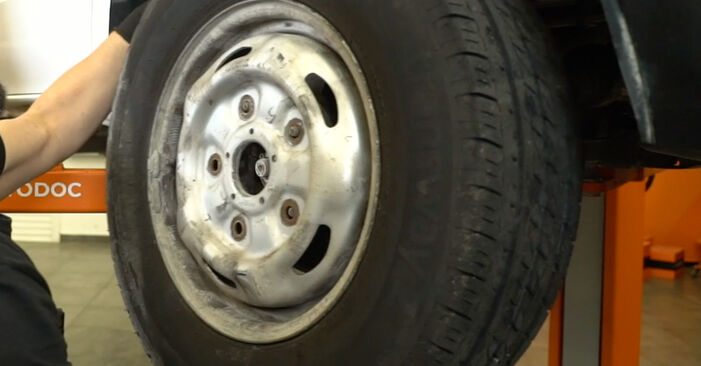

Retire la rueda. - Paso 8

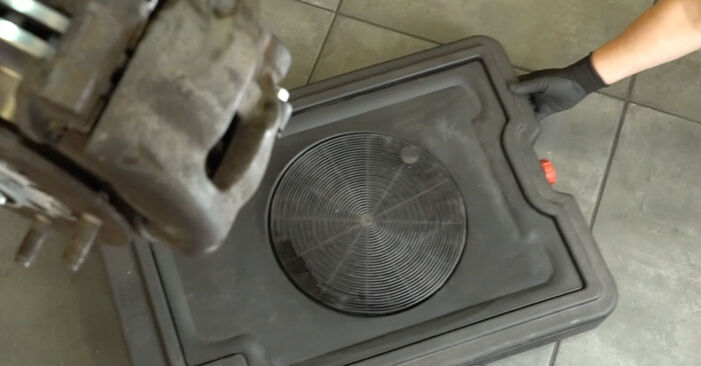

Prepare una bandeja de drenaje de fluidos. - Paso 9

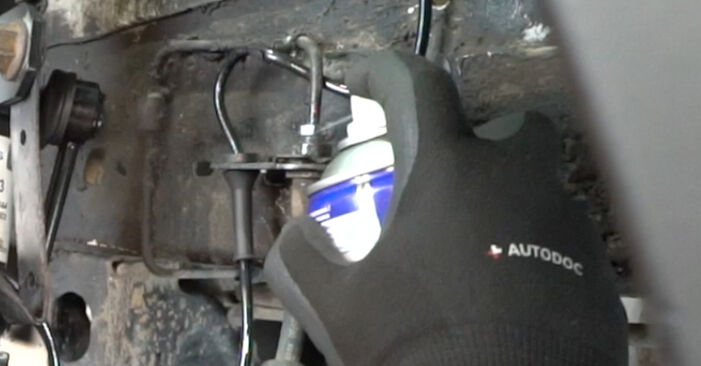

Limpie las zonas donde el latiguillo de freno está conectado a la pinza de freno y al tubo de freno. Utilice un cepillo de alambre. Utilice el spray WD-40. - Paso 10

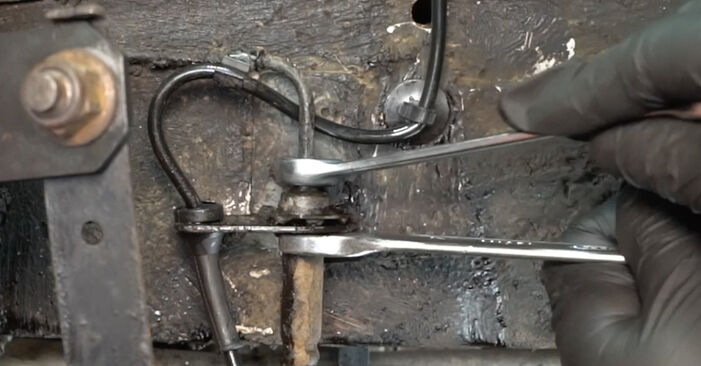

Afloje la tuerca de racor que conecta el tubo de freno al latiguillo de freno. Utilice una llave de tuerca abocinada de 11 mm. Utilice una llave combinada de 17 mm. - Paso 11

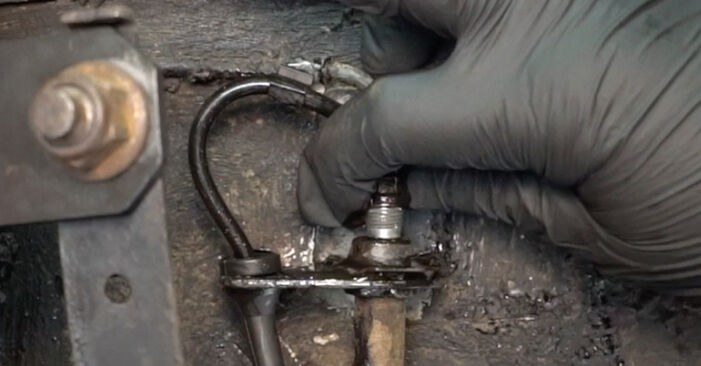

Desenrosque la tuerca de racor que conecta el tubo de freno al latiguillo de freno. - Paso 12

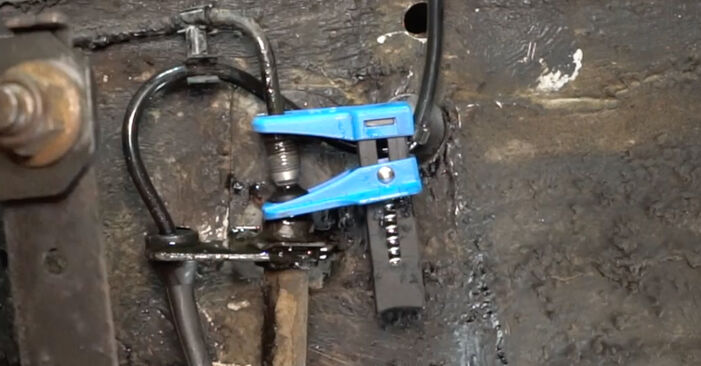

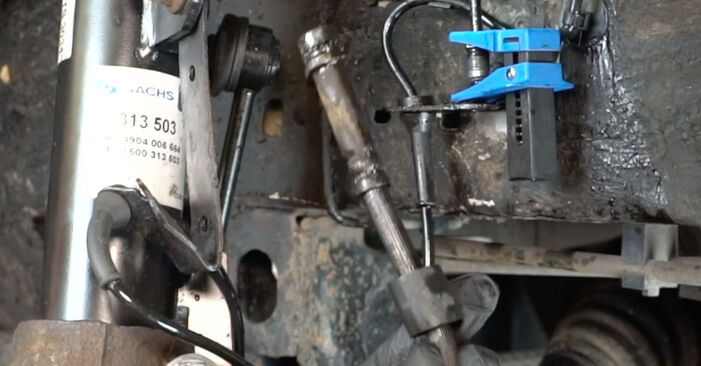

Bloquee el tubo de freno. Utilice unas pinzas para bloquear tubos. - Paso 13

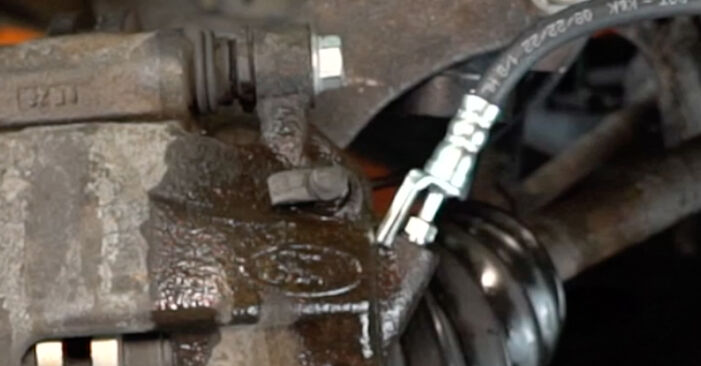

Separe el latiguillo de freno de la pinza de freno. Utilice una llave de tuerca abocinada de 11 mm. - Paso 14Cierre el orificio de la pinza con un tapón.Paso 15

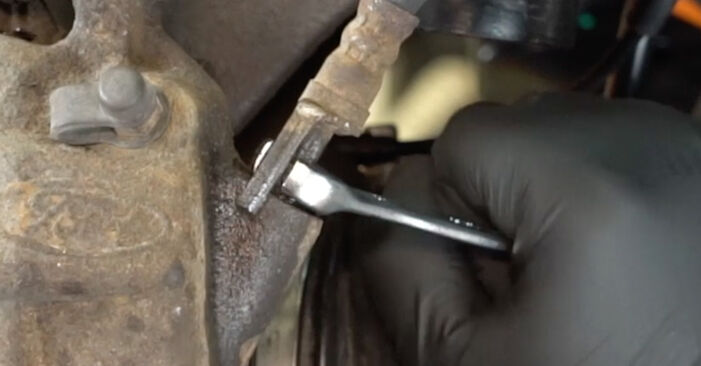

Retire el clip de retención del latiguillo de freno. Utilice un destornillador ranurado. Utilice una palanca de montaje. - Paso 16

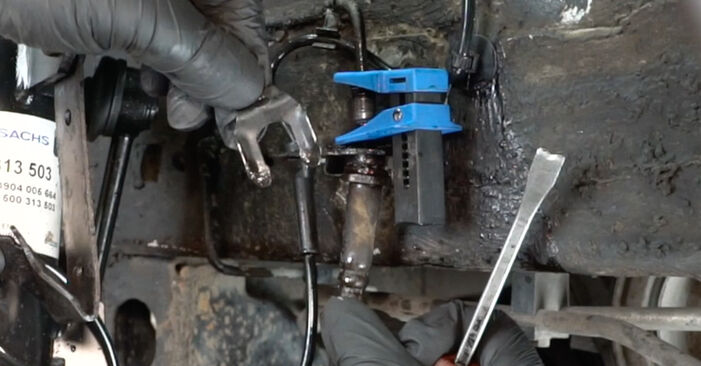

Retire el latiguillo de freno. - Paso 17

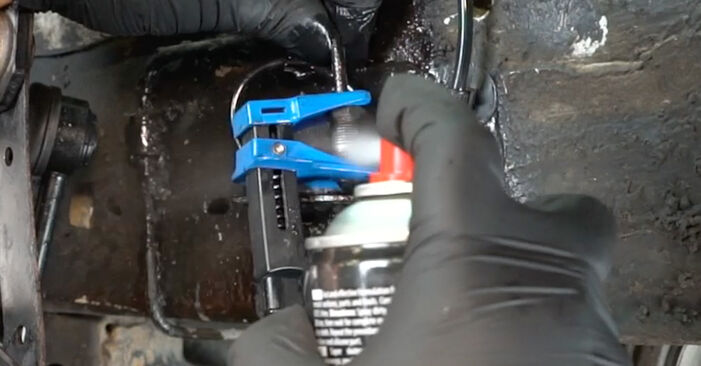

Limpie el asiento de montaje del latiguillo de freno en el tubo de freno. Utilice un cepillo de alambre. Utilice un limpiador de frenos. - Paso 18

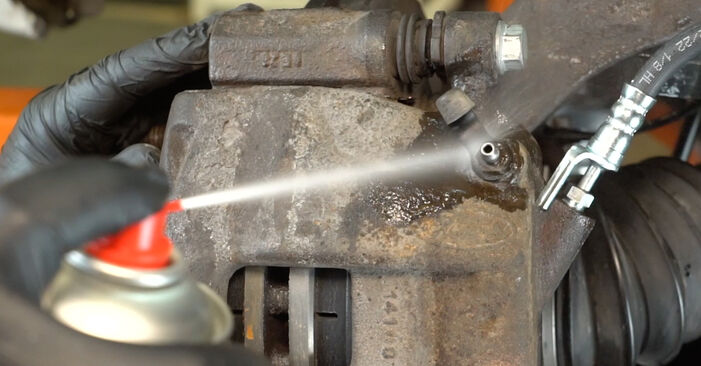

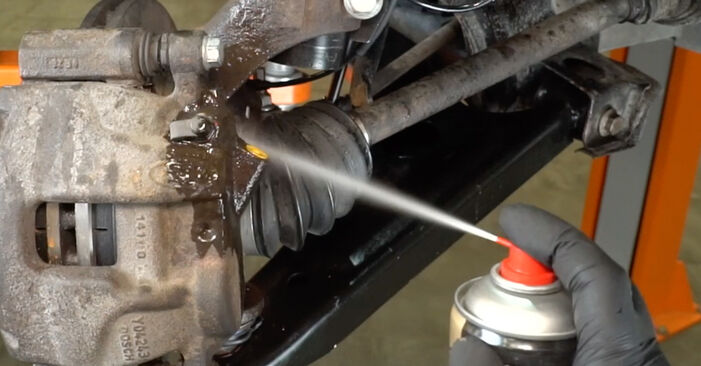

Limpie la zona donde el latiguillo de freno está conectado a la pinza. Utilice un cepillo de alambre. Utilice un limpiador de frenos. - Paso 19Retire el tapón del orificio de la pinza.Paso 20

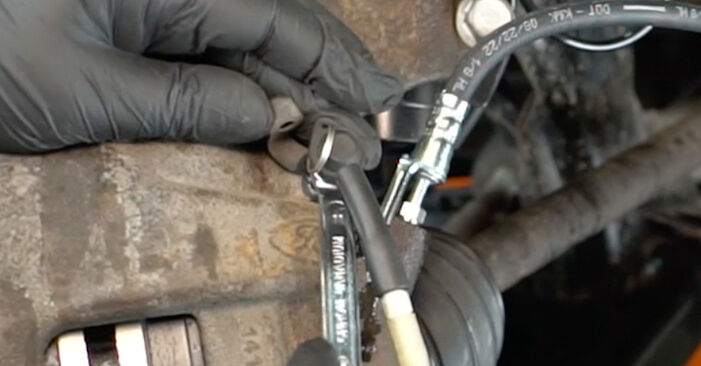

Fije el nuevo latiguillo de freno a la pinza de freno enroscando la tuerca de racor del latiguillo de freno en el orificio de la pinza. - Paso 21

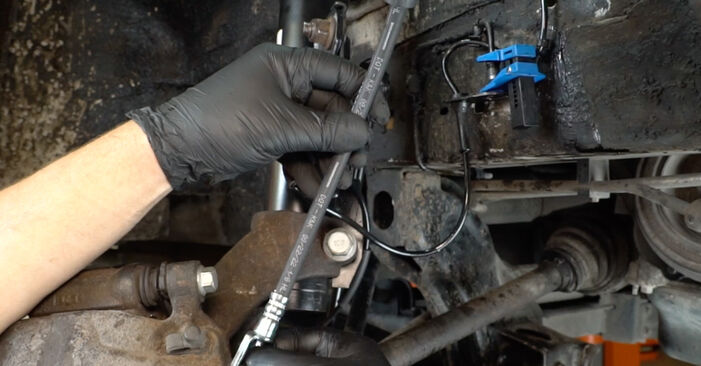

Instale el latiguillo de freno en el soporte de la carrocería. - Paso 22
Instale el clip de retención del latiguillo de freno. Utilice un martillo. - Paso 23Retire la pinza para bloquear tubos del tubo de freno.Paso 24

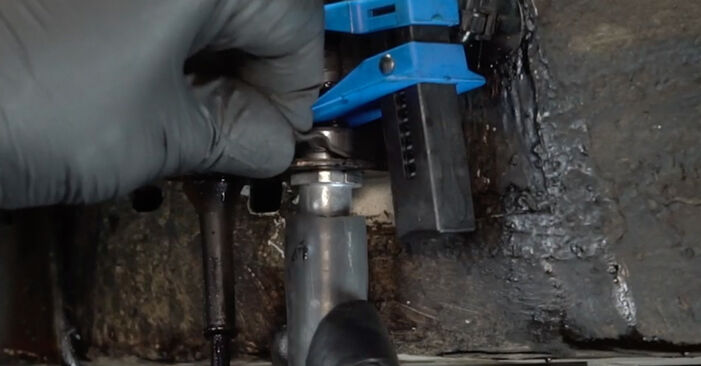

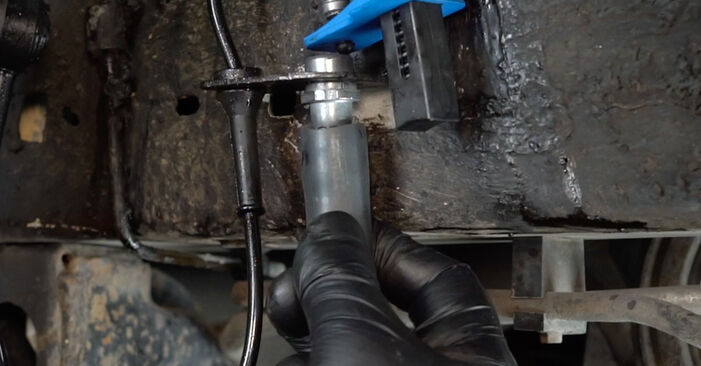

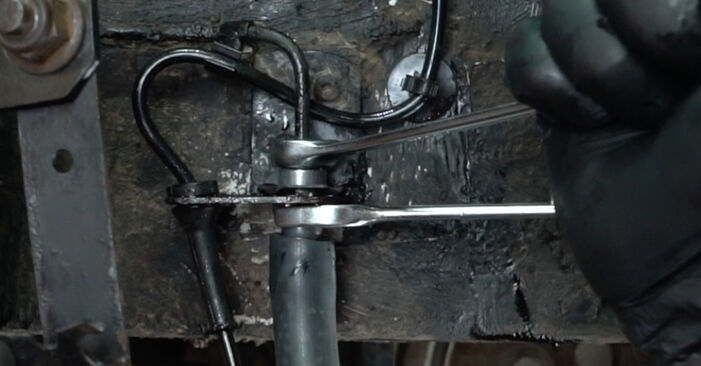

Enrosque la tuerca de racor del tubo de freno en el latiguillo de freno y apriételo. Utilice una llave de tuerca abocinada de 11 mm. Utilice una llave combinada de 17 mm. Utilice una llave de vaso de tuerca abocinada de 11 mm. Utilice una llave dinamométrica. Par de apriete: 15 N·m. - Paso 25

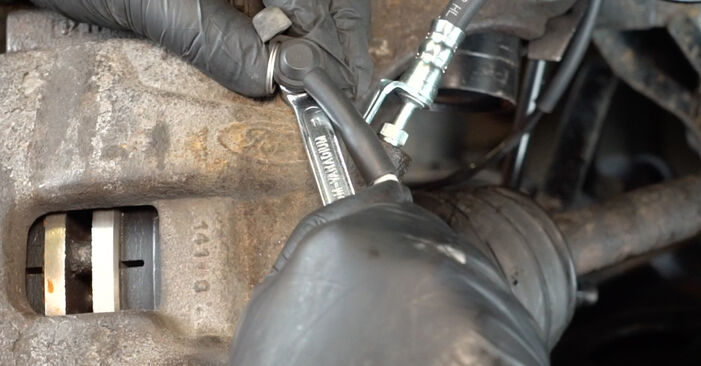

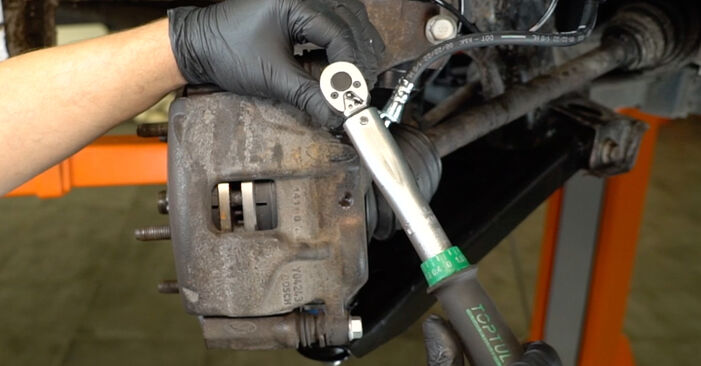

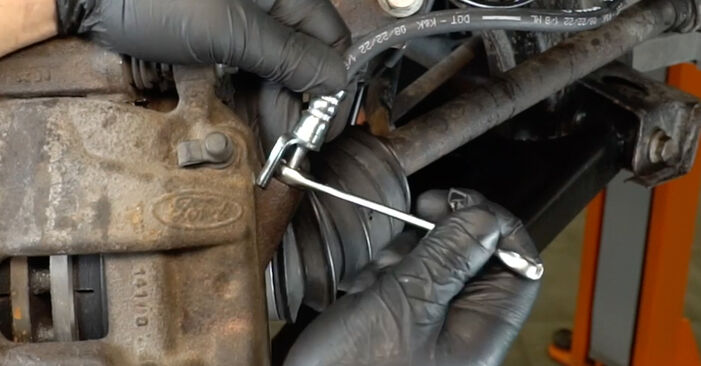

Apriete la tuerca de racor del latiguillo de freno en la pinza de freno. Utilice una llave de tuerca abocinada de 11 mm. Utilice una llave de vaso de tuerca abocinada de 11 mm. Utilice una llave dinamométrica. Par de apriete: 15 N·m. - Paso 26
Retire la tapa del tornillo de purga de frenos.
