¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 3 Cabrio (E30) 318 i, HONDA CR-V II (RD_) 2.2 CTDi (RD9)

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar copelas del amortiguador en HONDA CR-V INSTRUCCIÓN | AUTODOC

Sustitución: copelas del amortiguador - Honda CR-V II. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave de vaso n° 10

                        Llave de vaso n° 12

                        Llave de vaso n° 14

                        Llave de vaso n° 22

                        Llave Combinada n.º 17

                        Llave Combinada n.º 19

                        Broca hexagonal no. H7

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Llave dinamométrica

                        Compresor hidráulico de muelles de amortiguador

                        Extractor de rótulas

                        Alicates de corte

                        Cubreguardabarros

                        Cuñas para ruedas

Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para CR-V II (RD_) y otros modelos HONDA

HONDA CR-V II (RD_) 2.2 CTDi (RD9)

BMW 3 Cabrio (E30) 318 i

HONDA CR-V II (RD_) 2.2 CTDi (RD9)

Sencillos pasos para la reparación de coches por su cuenta - Sustitución de Kit reparación, apoyo columna amortiguación en un BMW 3 Cabrio (E30) 318 i

BMW 3 Cabrio (E30) 318 i

Sustitución: copelas del amortiguador - Honda CR-V II. Consejo de AUTODOC:

El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
Por favor, tenga en cuenta: todos los trabajos en el coche - Honda CR-V II - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 19.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Honda CR-V II
Paso 5

Retire la rueda.
Paso 6

Retire el pasador de sujeción. Utilice tenazas.
Paso 7

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre.Use el aerosol WD-40.
Paso 8

Destornille la tuerca de fijación de la rótula al muñón de dirección.Usa una llave mixta del n.º 17.
Paso 9

Desconecte la rótula de dirección del muñón de dirección.Use un extractor de rótulas.
Paso 10

Destornille el soporte del cable ABS.Use un vaso de impacto del n.º 10.Utilice una llave de trinquete.
Paso 11

Retire el soporte del arnés de cables del ABS.

Paso 12

Destornille la fijación del soporte del latiguillo de freno de la pata amortiguadora.Use un vaso de impacto del n.º 12.Utilice una llave de trinquete.
Paso 13

Quite el soporte del enlace.
Paso 14

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 15

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección.Usa una llave mixta del n.º 19.Use un vaso de impacto del n.º 22.Utilice una llave de trinquete.
Paso 16

Retire los pernos de sujeción (2 piezas).

Paso 17

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 18

Baje el automóvil.
Paso 19

Abra la capota.
Paso 20

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 21

Limpie las sujeciones del soporte superior del puntal amortiguador.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 22

Destornille la fijación superior de la cazoleta de la pata amortiguadora.Use un vaso de impacto del n.º 14.Utilice una llave de trinquete.

AUTODOC recomienda:

Honda CR-V II - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 23

Retire la pata amortiguadora.
Paso 24

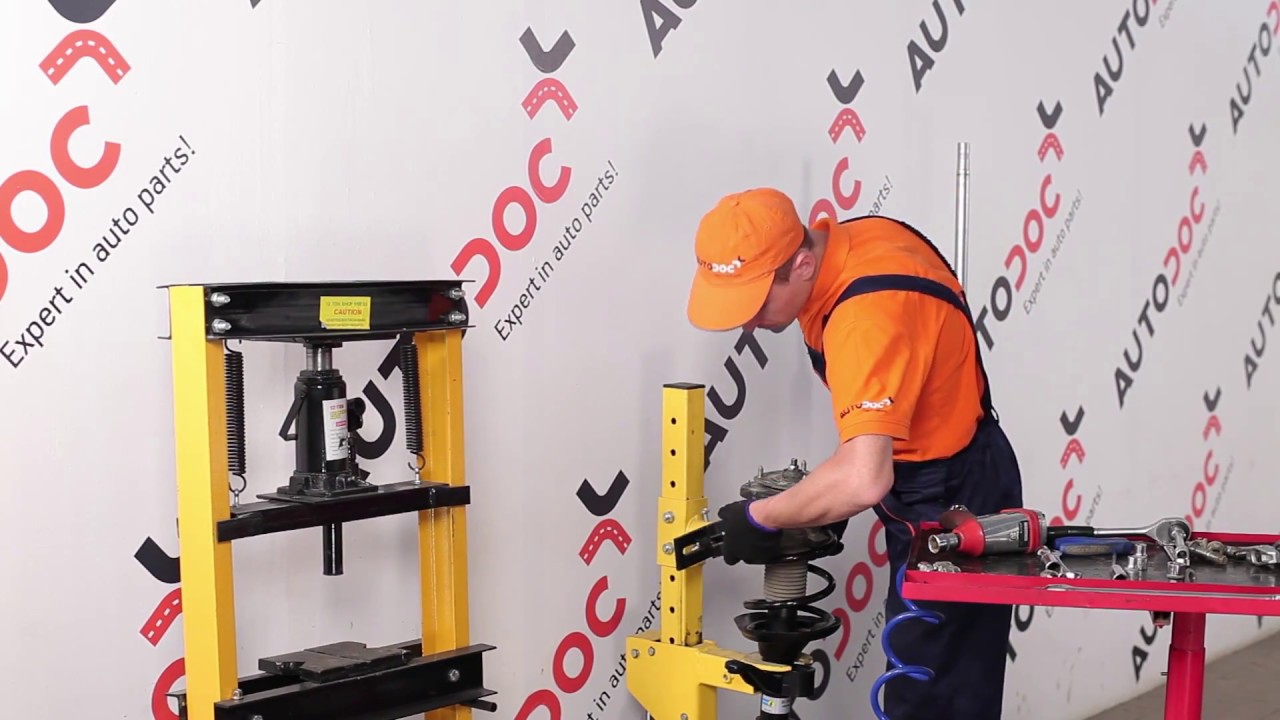

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: copelas del amortiguador - Honda CR-V II. Consejo de los expertos de AUTODOC:

Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 25

Comprima el resorte.
Paso 26

Trate la varilla del amortiguador.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 27

Destornille la tuerca de la varilla de la pata amortiguadora.Usa una llave mixta del n.º 19.Use Vaso HEX No. H7.Utilice una llave de trinquete.
Paso 28

Suelte el resorte helicoidal.

Paso 29

Quite el apoyo superior de la pata.

Sustitución: copelas del amortiguador - Honda CR-V II. AUTODOC recomienda:

Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 30

Instale el soporte superior nuevo de la pata amortiguadora.
Paso 31

Comprima el resorte.
Paso 32

Apriete la tuerca de la varilla de la pata amortiguadora.Usa una llave mixta del n.º 19.Use Vaso HEX No. H7.Utilice una llave dinamométrica.Apriételo a un par de 65 Nm.

Sustitución: copelas del amortiguador - Honda CR-V II. Consejo:

Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 33

Abra el resorte.
Paso 34

Trate la varilla del amortiguador.Use grasa de cobre.

Paso 35

Retire el puntal amortiguador que está montado.

Paso 36

Instale la pata amortiguadora en el arco de la rueda.
Paso 37

Atornillen la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:

Honda CR-V II - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.

Paso 38

Atornille la atadura superior del soporte del mostrador del amortizador.Use un vaso de impacto del n.º 14.Utilice una llave dinamométrica.Apriételo a un par de 65 Nm.
Paso 39

Trate las sujeciones del soporte del amortiguador.Use grasa de cobre.

Paso 40

Retire el protector de aletas del guardabarros.
Paso 41

Cierre la capota.
Paso 42

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 43

Fije la pata amortiguadora en el muñón de dirección.
Paso 44

Instale los pernos de sujeción (2 piezas).Utilice una llave de trinquete.
Paso 45

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección.Usa una llave mixta del n.º 19.Use un vaso de impacto del n.º 22.Utilice una llave dinamométrica.Apriételo a un par de 85 Nm.
Paso 46

Instale el soporte en el strut.
Paso 47

Atornille la fijación del soporte del latiguillo de freno a la pata amortiguadora.Use un vaso de impacto del n.º 12.Utilice una llave de trinquete.
Paso 48

Instale el soporte del arnés de cables del ABS.

Paso 49

Apriete el soporte del cable ABS.Use un vaso de impacto del n.º 10.Utilice una llave de trinquete.
Paso 50

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 51

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Usa una llave mixta del n.º 17.Utilice una llave dinamométrica. Apriételo a un par de 68 Nm.
Paso 52

Instale el pasador de sujeción.Utilice tenazas.
Paso 53

Trate las sujeciones del amortiguador. Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.

Paso 54

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Use grasa de cobre.
Paso 55

Limpie la superficie de la pinza del freno.Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: copelas del amortiguador - Honda CR-V II. Después de haber aplicado el spray, espere unos minutos.
Paso 56

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Honda CR-V II
Paso 57

Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 19.
Paso 58

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave de impacto para llanta # 19.Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 59

Retire los gatos y las cuñas.
