Intervalo de sustitución recomendado para la categoría de pieza Disco de freno : 50000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.5 TDI, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) D5, VOLVO V70 II (285) 2.4 Bifuel (CNG), VOLVO V70 II (285) 2.4 T AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) 2.5 T AWD, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5, VOLVO V70 II (285) D5, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) 2.3 AWD, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.3, VOLVO V70 II (285) 2.4 AWD, VOLVO V70 II (285) 2.4 Bifuel (LPG), VOLVO V70 II (285) 2.4 CDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

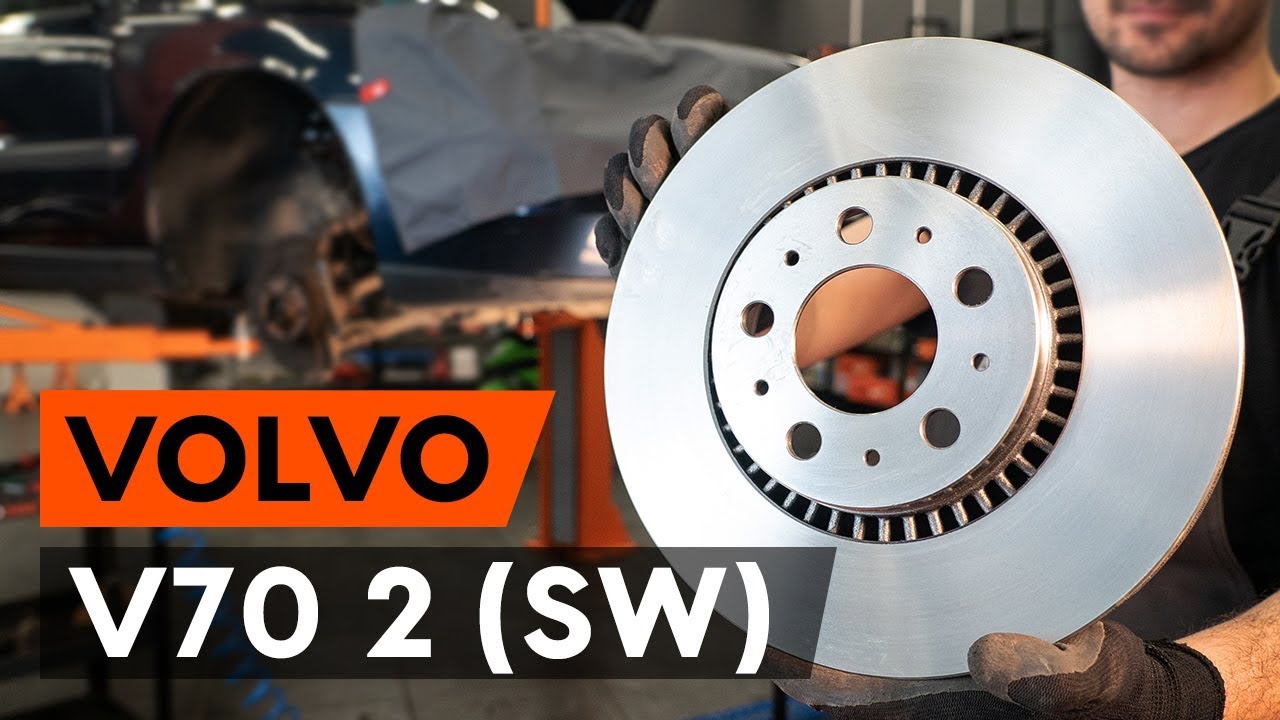

Cómo cambiar los discos de freno delantero en VOLVO V70 2 (SW) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: discos de freno de la parte delantera - Volvo V70 SW | Guía de sustitución

Productos alternativos

Disco de freno

Sustitución: discos de freno - Volvo V70 SW. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Broca hexagonal No. H7

                      Vaso de impacto №10

                      Vaso de impacto №15

                      Llave de impacto para llantas n.º 19

                      Herramienta de retorno del pistón de freno

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Palanca

                      Cuñas para ruedas

Comprar herramientas

Sustitución: discos de freno - Volvo V70 SW. Los expertos de AUTODOC recomiendan:

Haga la sustitución de los discos de freno en el automóvil Volvo V70 SW por el juego para cada eje. Independientemente del estado de los componentes. Esto garantizará el frenaje uniforme.
El procedimiento de reemplazo es idéntico para ambos discos de freno en un mismo eje.
En caso de la sustitución de los discos de freno, sustituya obligatoriamente las pastillas de freno.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: discos de freno - Volvo V70 SW. Utilice el siguiente procedimiento:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

Sustitución: discos de freno - Volvo V70 SW. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 6

Retire la rueda.
Paso 7

Separe las pastillas de freno. Use una palanca.
Paso 8

Quite los tapones de los guardapolvos de las guías del cáliper. Use una palanca.
Paso 9

Destornille la fijación del cáliper de freno. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 10

Separe el muelle de retención de la pinza de freno. Use una palanca.
Paso 11

Retire el soporte de freno.

Sustitución: discos de freno - Volvo V70 SW. AUTODOC recomienda:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 12

Retire las pastillas de freno. Use una palanca.
Paso 13

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 15. Utilice una llave giramachos. Utilice una llave de trinquete.
Paso 15

Quite la pinza del cáliper de freno.
Paso 16

Limpie la superficie de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Destornille la fijación del disco de freno. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 18

Retire el disco de freno.
Paso 19

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 20

Instale el disco de freno.
Paso 21

Apriete la fijación del disco de freno. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 9 Nm.
Paso 22

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: discos de freno - Volvo V70 SW. Después de haber aplicado el spray, espere unos minutos.
Paso 23

Instale la pinza del cáliper de freno.
Paso 24

Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 25

Trate el pistón de la pinza de freno. Use un limpiador de frenos.

Sustitución: discos de freno - Volvo V70 SW. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 26

Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 27

Instale las pastillas de freno.
Paso 28

Establezcan el soporte de freno y lo fijen. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 29

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 30

Instale el resorte de fijación del cáliper de freno. Use una palanca.
Paso 31

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 32

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: discos de freno - Volvo V70 SW. Después de haber aplicado el spray, espere unos minutos.
Paso 33

Instale la rueda.

Sustitución: discos de freno - Volvo V70 SW. Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 34

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 35

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 140 Nm.
Paso 36

Retire los gatos y las cuñas.

AUTODOC recomienda:
Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 37

Apriete el tapón del depósito de líquido del freno.
Paso 38

Cierre la capota.
