Intervalo de sustitución recomendado para la categoría de pieza Latiguillo de freno : 50000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VAUXHALL Astravan Mk IV (G) (T98) 1.6 Dualfuel, VAUXHALL Astravan Mk IV (G) (T98) 1.6 i, VAUXHALL Astravan Mk IV (G) (T98) 1.7 TD, VAUXHALL Astravan Mk IV (G) (T98) 2.0 DI, VAUXHALL Astravan Mk IV (G) (T98) 1.7 CDTI, VAUXHALL Astravan Mk IV (G) (T98) 2.0 DTI, VAUXHALL Astravan Mk IV (G) (T98) 1.6 Dualfuel, VAUXHALL Astravan Mk IV (G) (T98) 1.6 Dualfuel, VAUXHALL Astravan Mk IV (G) (T98) 1.6 Dualfuel 16V, VAUXHALL Astravan Mk IV (G) (T98) 1.7 DTI 16V, VAUXHALL Astravan Mk IV (G) (T98) 1.6 i … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo

Todas las piezas que usted necesita sustituir – Latiguillos de Freno para Astravan Mk IV (G) (T98) y otros modelos VAUXHALL

Latiguillo de freno

Soporte, tubo flexible de freno

        Latiguillo de freno para VAUXHALL Astravan Mk IV (G) (T98) 1.6 Dualfuel 16V Gasolina/Gas (LPG) (105 cv)

        Latiguillo de freno para VAUXHALL Astravan Mk IV (G) (T98) 2.0 DTI Gasóleo (100 cv)

        Latiguillo de freno para VAUXHALL Astravan Mk IV (G) (T98) 1.6 i Gasolina (75 cv)

        Latiguillo de freno para VAUXHALL Astravan Mk IV (G) (T98) 1.7 DTI 16V Gasóleo (75 cv)

        Latiguillo de freno para VAUXHALL Astravan Mk IV (G) (T98) 1.7 TD Gasóleo (68 cv)

        Latiguillo de freno para VAUXHALL Astravan Mk IV (G) (T98) 1.6 Dualfuel Gasolina/Gas (LPG) (101 cv)

        Latiguillo de freno para VAUXHALL Astravan Mk IV (G) (T98) 2.0 DI Gasóleo (82 cv)

        Latiguillo de freno para VAUXHALL Astravan Mk IV (G) (T98) 1.6 Dualfuel Gasolina/Gas (LPG) (75 cv)

        Latiguillo de freno para VAUXHALL Astravan Mk IV (G) (T98) 1.6 i Gasolina (84 cv)

Sustitución: latiguillos de freno - VAUXHALL ASTRAVAN Mk IV (G). Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 9

                        Llave Combinada n.º 10

                        Llave de vaso n° 11

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Kit para purgado de frenos

                        Palanca

                        Mazo de goma

                        Martillo

                        Contenedor de fluido

                        Cuñas para ruedas

Comprar herramientas

Sustitución: latiguillos de freno - VAUXHALL ASTRAVAN Mk IV (G). Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para los latiguillos de freno derechos e izquierdos en el mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: latiguillos de freno - VAUXHALL ASTRAVAN Mk IV (G). Realice los siguientes pasos:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.

Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 5

Desatornille los pernos de la rueda.

Sustitución: latiguillos de freno - VAUXHALL ASTRAVAN Mk IV (G). AUTODOC recomienda:

Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 6

Retire la rueda.
Paso 7

Limpie el área donde se encuentra conectado el latiguillo de freno a la pinza de freno y a la tubería del circuito del freno. Use un cepillo de alambre.
Paso 8

Retire la sujeción que une el latiguillo de freno al puntal amortiguador. Use una palanca. Utilice un martillo.
Paso 9

Separe el latiguillo de freno del puntal amortiguador.
Paso 10

Coloque un recipiente por debajo para recoger el líquido de frenos.
Paso 11

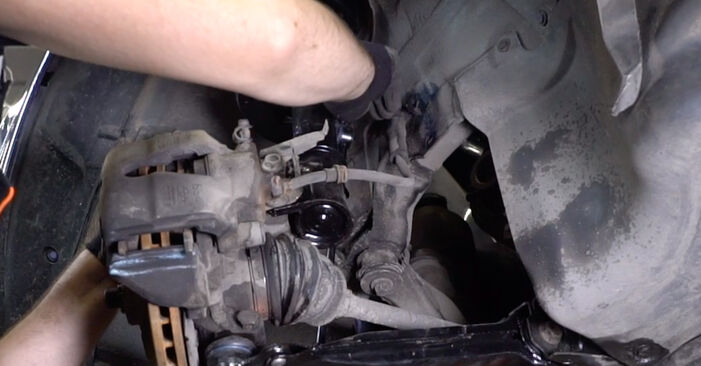

Desatornille la sujeción que conecta el latiguillo de freno al tubo del circuito del freno. Usa una llave mixta del n.º 10.
Paso 12

Destornille el latiguillo de freno del cáliper de freno. Use un vaso de impacto del n.º 11. Utilice una llave de trinquete.
Paso 13

Instale el anillo de sellado en el latiguillo de freno nuevo.
Paso 14

Limpie la suciedad del perno del latiguillo de freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: latiguillos de freno - VAUXHALL ASTRAVAN Mk IV (G). Después de haber aplicado el spray, espere unos minutos.
Paso 15

Apriete la sujeción que conecta el tubo de freno a la pinza de freno. Use un vaso de impacto del n.º 11. Utilice una llave de trinquete. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 16

Limpie el asiento de montaje del latiguillo de freno en el tubo del circuito del freno. Use un limpiador de frenos.

Sustitución: latiguillos de freno - VAUXHALL ASTRAVAN Mk IV (G). Consejo:

Después de aplicar el aerosol, espere unos minutos.
Paso 17

Atornille el latiguillo de freno en el tubo del circuito del freno. Usa una llave mixta del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 16 Nm.
Paso 18

Limpie el área donde se encuentra conectado el latiguillo de freno a la pinza de freno y a la tubería del circuito del freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: latiguillos de freno - VAUXHALL ASTRAVAN Mk IV (G). Después de haber aplicado el spray, espere unos minutos.
Paso 19

En la pata fije el latiguillo del sistema de freno.
Paso 20

Instale la abrazadera de retención del latiguillo de freno. Utilice un mazo de goma.
Paso 21

Conecte la manguera del kit de purgado de frenos al tornillo de purgado de freno.
Paso 22

Afloje el tornillo de purgado de frenos. Usa una llave mixta del n.º 9.
Paso 23

Presione varias veces el pedal de freno para retirar aire del sistema.
Paso 24

Apriete el tornillo de purgado de frenos. Usa una llave mixta del n.º 9.
Paso 25

Desconecte la manguera del kit de purgado de frenos.

Paso 26

Limpie la superficie de la pinza del freno. Use un cepillo de alambre. Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 27

Instale la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. VAUXHALL ASTRAVAN Mk IV (G)
Paso 28

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 29

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 30

Retire los gatos y las cuñas.

Paso 31

Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.

Paso 32

Apriete el tapón del depósito de líquido del freno. Cierre la capota.
