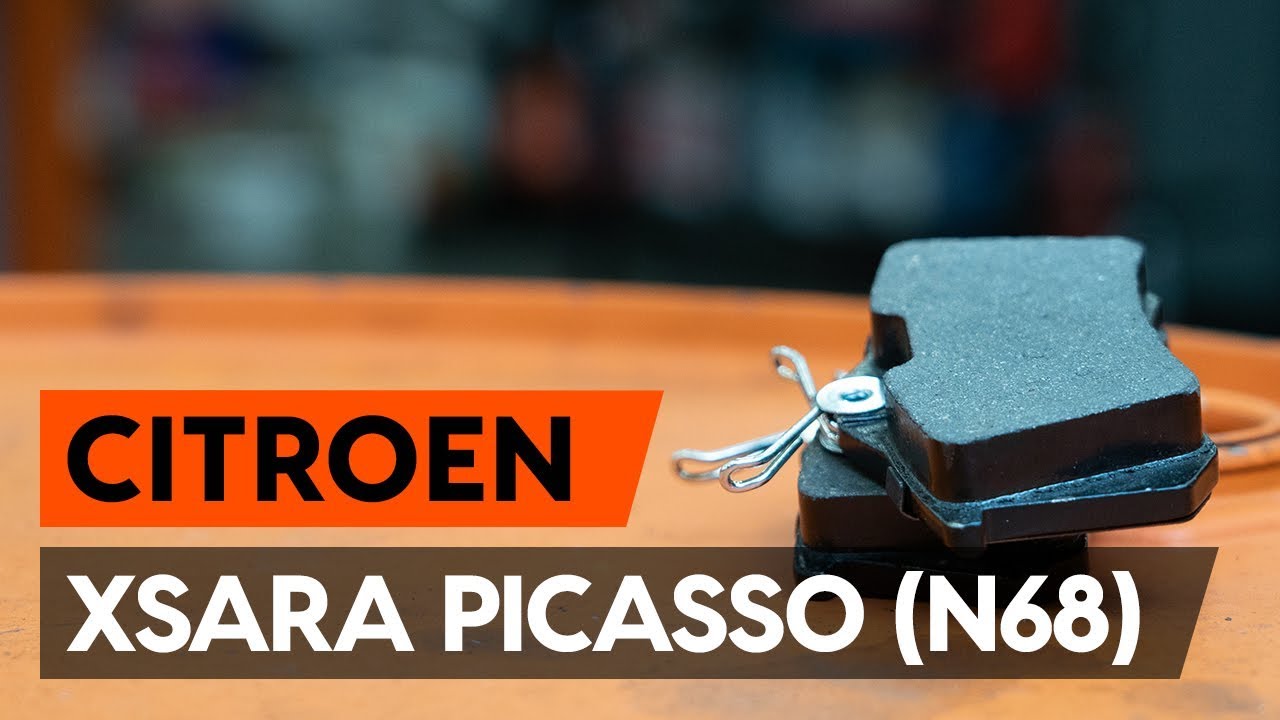

Cómo cambiar: pastillas de freno de la parte delantera - Citroen Xsara Picasso | Guía de sustitución
Pasos:24
descargas:26
Abrir en una nueva pestaña
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
CITROËN Berlingo / Berlingo First Furgón (M_) 2.0 HDI 90 (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First (MF, GJK, GFK) 2.0 HDI 90 (MFRHY), CITROËN XSARA (N1) 2.0 HDi 90, CITROËN XSARA Break (N2) 2.0 HDI 90, CITROËN XSARA Coupé (N0) 2.0 HDI 90, CITROËN XSARA PICASSO (N68) 2.0 HDi, CITROËN Xsara Furgón / Familiar 2.0 HDi, CITROËN Xsara Furgón / Hatchback (N3_) 2.0 HDi
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
CITROËN Berlingo / Berlingo First Furgón (M_) 2.0 HDI 90 (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First (MF, GJK, GFK) 2.0 HDI 90 (MFRHY), CITROËN XSARA (N1) 2.0 HDi 90, CITROËN XSARA Break (N2) 2.0 HDI 90, CITROËN XSARA Coupé (N0) 2.0 HDI 90, CITROËN XSARA PICASSO (N68) 2.0 HDi, CITROËN Xsara Furgón / Familiar 2.0 HDi, CITROËN Xsara Furgón / Hatchback (N3_) 2.0 HDi
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Sustitución: pastillas de freno - Citroen Xsara Picasso. Lista de las herramientas que va a necesitar:
Sustitución: pastillas de freno - Citroen Xsara Picasso. Lista de las herramientas que va a necesitar:
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Pasta antichirridos
Grasa de cobre
Llave Combinada n.º 13
Llave Combinada n.º 15
Llave de impacto para llantas n.º 19
Llave dinamométrica
Herramienta de retorno del pistón de freno
Palanca
Cuñas para ruedas
Todas las piezas que usted necesita sustituir – Pastillas De Freno para XSARA PICASSO (N68) y otros modelos CITROËN
Juego de pastillas de freno
CITROËN XSARA PICASSO (N68) 2.0 HDi
CITROËN XSARA (N1) 2.0 HDi 90
CITROËN XSARA Break (N2) 2.0 HDI 90
CITROËN Xsara Furgón / Familiar 2.0 HDi
CITROËN Berlingo / Berlingo First (MF, GJK, GFK) 2.0 HDI 90 (MFRHY)
CITROËN Berlingo / Berlingo First Furgón (M_) 2.0 HDI 90 (MBRHY, MCRHY)
CITROËN XSARA Coupé (N0) 2.0 HDI 90
CITROËN Xsara Furgón / Hatchback (N3_) 2.0 HDi
Sustitución: pastillas de freno - Citroen Xsara Picasso. Consejo:
- Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
- El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: pastillas de freno - Citroen Xsara Picasso. Utilice el siguiente procedimiento:
Paso 1Abra la capota.Desatornille el tapón del depósito del líquido de frenos.
Paso 2Asegure las ruedas con cuñas.
Paso 3Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 19.
Paso 4Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5Desatornille los pernos de la rueda.AUTODOC recomienda:¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Citroen Xsara Picasso
Paso 6Retire la rueda.
Paso 7Limpie las sujeciones de la pinza del freno.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 8Destornille la fijación del cáliper de freno.Usa una llave mixta del n.º 13.Usa una llave mixta del n.º 15.
Paso 9Separe las pastillas de freno.Use una palanca.
Paso 10Retire el soporte de freno.Sustitución: pastillas de freno - Citroen Xsara Picasso. AUTODOC recomienda:Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 11Retire las pastillas de freno.Sustitución: pastillas de freno - Citroen Xsara Picasso. Los expertos de AUTODOC recomiendan:Mida el grosor del disco de freno. Al llegar al límite de desgaste, es necesario sustituir el detalle.
Paso 12Trate el pistón de la pinza de freno. Use un limpiador de frenos.AUTODOC recomienda:Sustitución: pastillas de freno - Citroen Xsara Picasso. Después de haber aplicado el spray, espere unos minutos.
Paso 13Empuje hundiendo el cáliper de freno.Utilice la herramienta de retorno del pistón de freno.
Paso 14Limpie la pinza del cáliper de freno de polvo y suciedad.Use un cepillo de alambre.Use un limpiador de frenos.Sustitución: pastillas de freno - Citroen Xsara Picasso. Los profesionales recomiendan:Después de aplicar el aerosol, espere unos minutos.
Paso 15Trate las pastillas de freno en el área donde su superficie entra en contacto con el soporte de la pinza de freno. Use pasta antichirridos.Sustitución: pastillas de freno - Citroen Xsara Picasso. Consejo de AUTODOC:Compruebe la limpieza de la superficie del disco antes de instalar las pastillas.
Paso 16Instale las pastillas de freno nuevas.Sustitución: pastillas de freno - Citroen Xsara Picasso. Consejo de los expertos de AUTODOC:Vigile que las pastillas estén instaladas con las placas dirigidas al disco.
Paso 17Establezcan el soporte de freno y lo fijen.Usa una llave mixta del n.º 13.Usa una llave mixta del n.º 15.Utilice una llave dinamométrica.Apriételo a un par de 35 Nm.
Paso 18Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Use grasa de cobre.
Paso 19Limpie la superficie de la pinza del freno.Use un limpiador de frenos.AUTODOC recomienda:Sustitución: pastillas de freno - Citroen Xsara Picasso. Después de haber aplicado el spray, espere unos minutos.
Paso 20Instale la rueda.Sustitución: pastillas de freno - Citroen Xsara Picasso. AUTODOC recomienda:Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 21Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 19.
Paso 22Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave dinamométrica.Apriételo a un par de 120 Nm.AUTODOC recomienda:¡Importante! Sustitución: pastillas de freno - Citroen Xsara Picasso. Compruebe el nivel del líquido de frenos en el depósito y proceda a llenarlo si fuera necesario.
Paso 23Apriete el tapón del depósito de líquido del freno.Cierre la capota.Sustitución: pastillas de freno - Citroen Xsara Picasso. Los profesionales recomiendan:Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 24Retire los gatos y las cuñas.Sustitución: pastillas de freno - Citroen Xsara Picasso. Los expertos de AUTODOC recomiendan:Los primeros 150–200 km después de la sustitución de las pastillas de freno baje la velocidad con mucho cuidado. Evite los frenajes innecesarios y bruscos hasta la parada completa del automóvil.
