Intervalo de sustitución recomendado para la categoría de pieza Juego de pastillas de freno : 30000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VOLVO V50 (545) D2, VOLVO V50 (545) 2.0 CDI, VOLVO V50 (545) 2.0 FlexFuel, VOLVO V50 (545) T5, VOLVO V50 (545) T5 AWD, VOLVO V50 (545) 2.0, VOLVO V50 (545) 2.4 Tdi, VOLVO V50 (545) 2.4, VOLVO V50 (545) 2.4, VOLVO V50 (545) D5, VOLVO V50 (545) T5, VOLVO V50 (545) 1.6, VOLVO V50 (545) 1.6 D, VOLVO V50 (545) 2.0 D4, VOLVO V50 (545) 1.8 BiFuel, VOLVO V50 (545) T5 AWD, VOLVO V50 (545) 1.8, VOLVO V50 (545) 2.4 AWD, VOLVO V50 (545) 1.8 FlexFuel, VOLVO V50 (545) D4, VOLVO V50 (545) 2.0 D, VOLVO V50 (545) D3 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

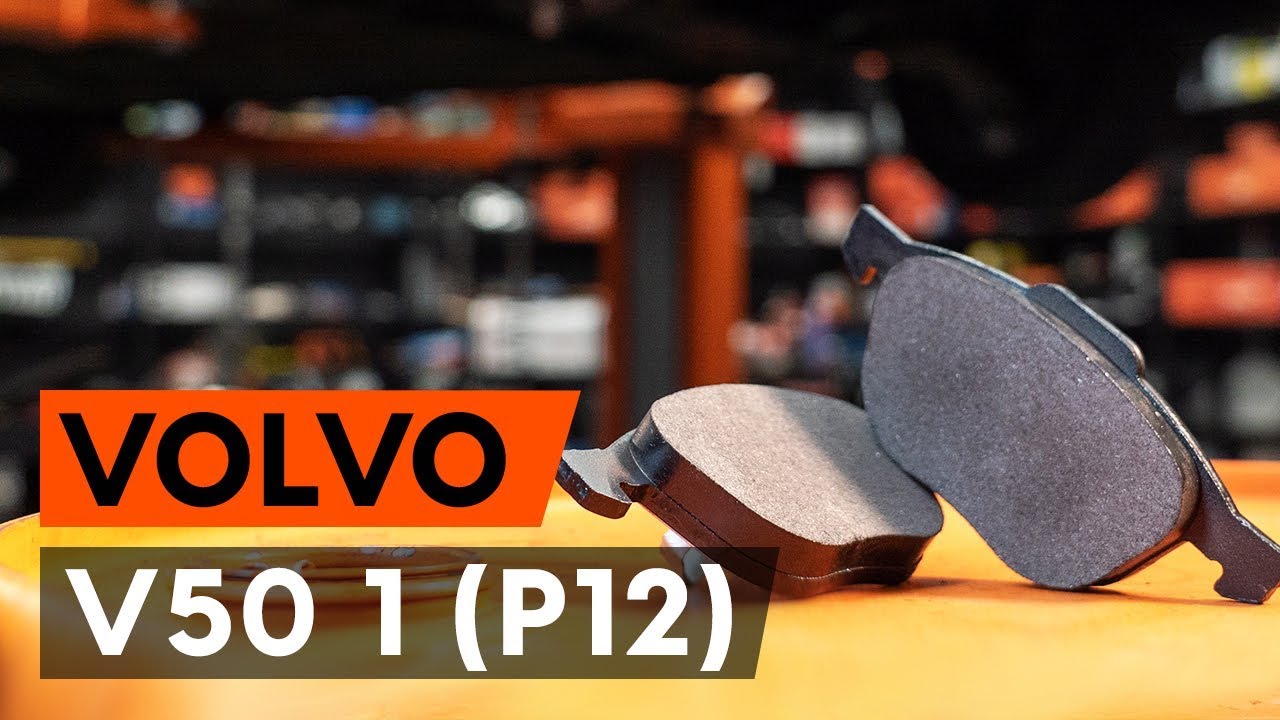

Cómo cambiar los pastillas de freno delantero en VOLVO V50 1 (P12) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: pastillas de freno de la parte delantera - Volvo V50 MW | Guía de sustitución

Todas las piezas que usted necesita sustituir – Pastillas De Freno para V50 (545) y otros modelos VOLVO

Juego de pastillas de freno

        Juego de pastillas de freno para VOLVO V50 (545) 2.0 Gasolina (146 cv)

        Juego de pastillas de freno para VOLVO V50 (545) 2.0 D Gasóleo (136 cv)

        Juego de pastillas de freno para VOLVO V50 (545) 2.4 Tdi Gasóleo (163 cv)

        Juego de pastillas de freno para VOLVO V50 (545) D4 Gasóleo (177 cv)

        Juego de pastillas de freno para VOLVO V50 (545) 1.8 BiFuel Gasolina/Gas (LPG) (126 cv)

        Juego de pastillas de freno para VOLVO V50 (545) D5 Gasóleo (179 cv)

        Juego de pastillas de freno para VOLVO V50 (545) T5 AWD Gasolina (220 cv)

        Juego de pastillas de freno para VOLVO V50 (545) D2 Gasóleo (114 cv)

        Juego de pastillas de freno para VOLVO V50 (545) D3 Gasóleo (150 cv)

Sustitución: pastillas de freno - Volvo V50 MW. Herramientas que podría necesitar:

                        Limpiador de frenos

                        Pasta antichirridos

                        Grasa de cobre

                        Broca hexagonal no. H7

                        Llave de impacto para llantas n.º 19

                        Herramienta de retorno del pistón de freno

                        Llave de trinquete

                        Llave dinamométrica

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

Sustitución: pastillas de freno - Volvo V50 MW. AUTODOC recomienda:

Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: pastillas de freno - Volvo V50 MW. Realice los siguientes pasos:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Volvo V50 MW
Paso 6

Retire la rueda.
Paso 7

Quite los tapones de los guardapolvos de las guías del cáliper. Use una palanca.
Paso 8

Destornille la fijación del cáliper de freno. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 9

Separe las pastillas de freno. Use una palanca.
Paso 10

Separe el muelle de retención de la pinza de freno. Use una palanca.
Paso 11

Retire el soporte de freno.

Sustitución: pastillas de freno - Volvo V50 MW. Los expertos de AUTODOC recomiendan:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 12

Retire las pastillas de freno. Use una palanca.

Sustitución: pastillas de freno - Volvo V50 MW. Consejo:
Mida el grosor del disco de freno. Al llegar al límite de desgaste, es necesario sustituir el detalle.
Paso 13

Trate las pastillas de freno en el área donde su superficie entra en contacto con el soporte de la pinza de freno. Use pasta antichirridos.
Paso 14

Trate el pistón de la pinza de freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Volvo V50 MW. Después de haber aplicado el spray, espere unos minutos.
Paso 15

Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.

Sustitución: pastillas de freno - Volvo V50 MW. Los profesionales recomiendan:
Compruebe la limpieza de la superficie del disco antes de instalar las pastillas.
Paso 16

Instale las pastillas de freno nuevas.

Sustitución: pastillas de freno - Volvo V50 MW. Consejo de los expertos de AUTODOC:
Vigile que las pastillas estén instaladas con las placas dirigidas al disco.
Paso 17

Establezcan el soporte de freno y lo fijen. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 18

Instale el resorte de fijación del cáliper de freno.
Paso 19

Apriete las sujeciones de la pinza del freno. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 28 Nm.
Paso 20

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 21

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 22

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Volvo V50 MW. Después de haber aplicado el spray, espere unos minutos.
Paso 23

Instale la rueda.

Sustitución: pastillas de freno - Volvo V50 MW. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 24

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 25

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 26

Retire los gatos y las cuñas.

Sustitución: pastillas de freno - Volvo V50 MW. Consejo de AUTODOC:
Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 27

Apriete el tapón del depósito de líquido del freno.

AUTODOC recomienda:
Volvo V50 MW - Pise el pedal de freno varias veces con el motor apagado hasta que sienta la resistencia que se ha acumulado.
Paso 28

Cierre la capota.

Sustitución: pastillas de freno - Volvo V50 MW. Los profesionales recomiendan:
Los primeros 150–200 km después de la sustitución de las pastillas de freno baje la velocidad con mucho cuidado. Evite los frenajes innecesarios y bruscos hasta la parada completa del automóvil.
