Cómo cambiar: pastillas de freno de la parte trasera - Lexus RX XU30 | Guía de sustitución
descargas:
4
Vistas:
49
Intervalo de sustitución recomendado para la categoría de pieza Juego de pastillas de freno : 30000 km
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
LEXUS RX (MHU3_, GSU3_, MCU3_) 350 (GSU30_), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_), LEXUS RX (MHU3_, GSU3_, MCU3_) 300 (MCU35_), LEXUS RX (MHU3_, GSU3_, MCU3_) 400h AWD (MHU38_), LEXUS RX (MHU3_, GSU3_, MCU3_) 330 (MCU38_), LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 400h AWD (MHU38_), LEXUS RX (MHU3_, GSU3_, MCU3_) 400h (MHU38_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
LEXUS RX (MHU3_, GSU3_, MCU3_) 350 (GSU30_), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_), LEXUS RX (MHU3_, GSU3_, MCU3_) 300 (MCU35_), LEXUS RX (MHU3_, GSU3_, MCU3_) 400h AWD (MHU38_), LEXUS RX (MHU3_, GSU3_, MCU3_) 330 (MCU38_), LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 400h AWD (MHU38_), LEXUS RX (MHU3_, GSU3_, MCU3_) 400h (MHU38_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

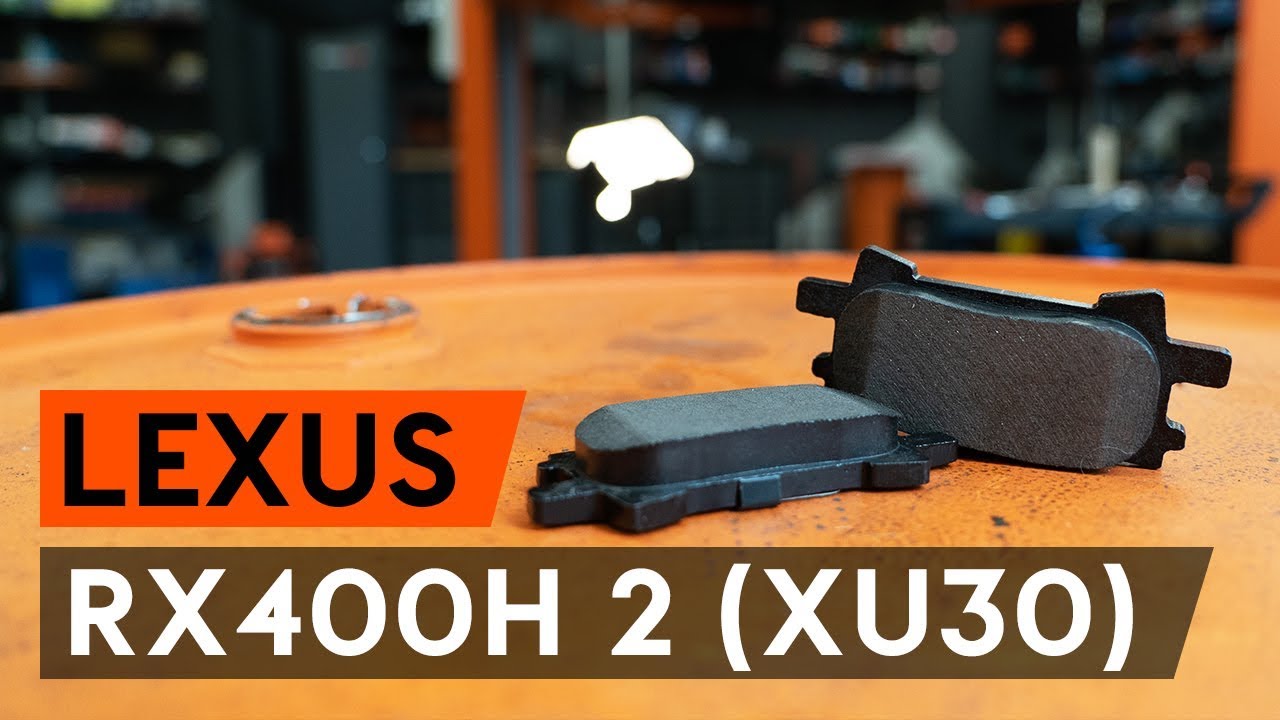

Cómo cambiar los pastillas de freno traseros en LEXUS RX400h 2 (XU30) [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Pastillas De Freno para RX (MHU3_, GSU3_, MCU3_) y otros modelos LEXUS
Juego de pastillas de freno
Juego de pastillas de freno
Juego de pastillas de freno para RX II (XU30) Gasolina/eléctrico (272 cv)
Juego de pastillas de freno para RX II (XU30) Gasolina (276 cv)
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Pasta antichirridos
Grasa de cobre
Llave Combinada n.º 14
Llave de vaso n° 14
Llave de impacto para llantas n.º 21
Herramienta de retorno del pistón de freno
Llave de trinquete
Llave dinamométrica
Destornillador Plano
Palanca
Cuñas para ruedas
Sustitución: pastillas de freno - Lexus RX XU30. AUTODOC recomienda:
- Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
- El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
- ¡Advertencia! Apague el motor antes de comenzar cualquier trabajo - Lexus RX XU30.
Lleve a cabo la sustitución manteniendo el siguiente orden:
- Paso 1
Abra la capota. Desatornille el tapón del depósito del líquido de frenos. - Paso 2
Presione hacia abajo los clips pop de la cubierta protectora. - Paso 3
Retire la cubierta de protección. Utilice un destornillador plano. - Paso 4
Retire la cubierta del motor. Utilice un destornillador plano. - Paso 5
Retire la tapa de la caja de fusibles. - Paso 6
Desconecte el relé del ABS.Sustitución: pastillas de freno - Lexus RX XU30. Consejo:Retire la pieza respetando de manera estricta el diagrama de cableado del coche. - Paso 7
Asegure las ruedas con cuñas. - Paso 8
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21. - Paso 9
Levante la parte trasera del automóvil y fije la posición sobre los pedestales. - Paso 10
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Lexus RX XU30 - Paso 11
Retire la rueda. - Paso 12
Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 13Separe las pastillas de freno. Use una palanca.Paso 14
Destornille la fijación del cáliper de freno. Usa una llave mixta del n.º 14. - Paso 15
Limpie las sujeciones de la pinza del freno. Use un limpiador de frenos.Sustitución: pastillas de freno - Lexus RX XU30. Los expertos de AUTODOC recomiendan:Después de aplicar el aerosol, espere unos minutos. - Paso 16
Retire el soporte de freno. Use una palanca.Sustitución: pastillas de freno - Lexus RX XU30. Consejo de AUTODOC:Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario. - Paso 17
Retire las pastillas de freno. Use una palanca.Sustitución: pastillas de freno - Lexus RX XU30. Consejo de los expertos de AUTODOC:Mida el grosor del disco de freno. Al llegar al límite de desgaste, es necesario sustituir el detalle. - Paso 18
Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.AUTODOC recomienda:Sustitución: pastillas de freno - Lexus RX XU30. Después de haber aplicado el spray, espere unos minutos. - Paso 19
Trate las pastillas de freno en el área donde su superficie entra en contacto con el soporte de la pinza de freno. Use pasta antichirridos.Sustitución: pastillas de freno - Lexus RX XU30. Consejo:Compruebe la limpieza de la superficie del disco antes de instalar las pastillas. - Paso 20
Instale las pastillas de freno nuevas.Sustitución: pastillas de freno - Lexus RX XU30. AUTODOC recomienda:Vigile que las pastillas estén instaladas con las placas dirigidas al disco. - Paso 21
Trate el pistón de la pinza de freno. Use un limpiador de frenos.Sustitución: pastillas de freno - Lexus RX XU30. Consejo de AUTODOC:Después de aplicar el aerosol, espere unos minutos.
