Intervalo de sustitución recomendado para la categoría de pieza Tambor de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
CITROËN Berlingo / Berlingo First Furgón (M_) 1.4 i bivalent (MBKFW), CITROËN Berlingo / Berlingo First Furgón (M_) Electric, CITROËN Berlingo / Berlingo First Furgón (M_) 1.6 HDI 75 (MB9HW), CITROËN Berlingo / Berlingo First Furgón (M_) 1.6 16V, CITROËN Berlingo / Berlingo First Furgón (M_) 1.9 D 70 (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First Furgón (M_) 1.4 BiFuel (MBKFXB, MCKFXB), CITROËN Berlingo / Berlingo First Furgón (M_) 2.0 HDI 90 (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First Furgón (M_) 1.4 bivalent, CITROËN Berlingo / Berlingo First Furgón (M_) 1.8 i, CITROËN Berlingo / Berlingo First Furgón (M_) 2.0 HDI 90 4WD (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First Furgón (M_) 1.6 HDI 90 (MB9HX, MC9HX), CITROËN Berlingo / Berlingo First Furgón (M_) 1.9 D 70 4WD (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First Furgón (M_) 1.6 16V (MBNFU), CITROËN Berlingo / Berlingo First Furgón (M_) 1.1 i (MAHDZ, MBHDZ, MBHFX), CITROËN Berlingo / Berlingo First Furgón (M_) 1.4 i (MBKFX, MBKFW), CITROËN Berlingo / Berlingo First Furgón (M_) 1.8 D (MBA9A, MCA9A) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

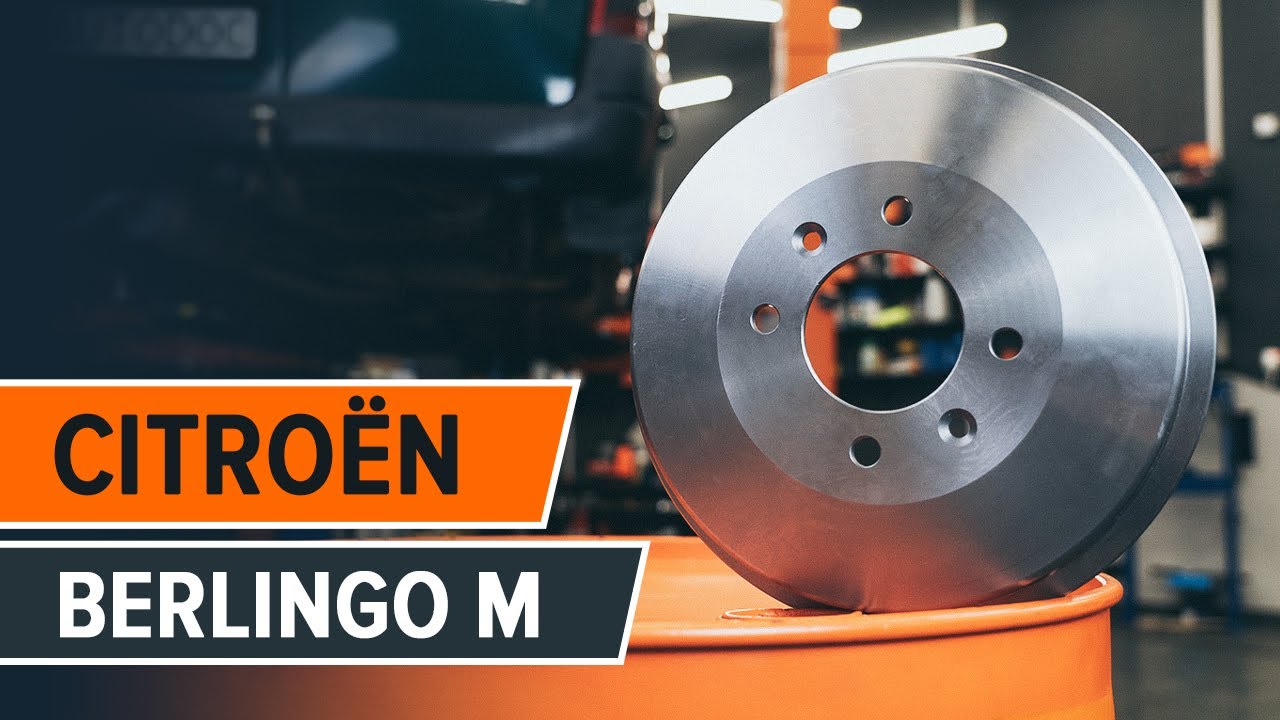

Cómo cambiar los tambor de freno parte trasera en CITROËN BERLINGO M [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Tambor de Freno para Berlingo / Berlingo First Furgón (M_) y otros modelos CITROËN

Tambor de freno

Chapa protectora, tambor de freno

        Tambor de freno para CITROËN Berlingo / Berlingo First Furgón (M_) 1.6 16V (MBNFU) Gasolina (109 cv)

        Tambor de freno para CITROËN Berlingo / Berlingo First Furgón (M_) 2.0 HDI 90 (MBRHY, MCRHY) Gasóleo (90 cv)

        Tambor de freno para CITROËN Berlingo / Berlingo First Furgón (M_) 1.1 i (MAHDZ, MBHDZ, MBHFX) Gasolina (60 cv)

        Tambor de freno para CITROËN Berlingo / Berlingo First Furgón (M_) 1.6 HDI 75 (MB9HW) Gasóleo (75 cv)

        Tambor de freno para CITROËN Berlingo / Berlingo First Furgón (M_) 1.4 i bivalent (MBKFW) Gasolina/Gas natural (CNG) (75 cv)

        Tambor de freno para CITROËN Berlingo / Berlingo First Furgón (M_) 1.4 i (MBKFX, MBKFW) Gasolina (75 cv)

        Tambor de freno para CITROËN Berlingo / Berlingo First Furgón (M_) Electric Eléctrico (38 cv)

        Tambor de freno para CITROËN Berlingo / Berlingo First Furgón (M_) 1.4 bivalent Gasolina/Gas natural (CNG) (65 cv)

        Tambor de freno para CITROËN Berlingo / Berlingo First Furgón (M_) 1.8 D (MBA9A, MCA9A) Gasóleo (59 cv)

Sustitución: tambor de freno - Citroën Berlingo M. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Grasa cerámica

                        Llave dinamométrica

                        Llave de vaso n° 12

                        Punta Torx T30

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Destornillador Philips

                        Destornillador de impacto

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

AUTODOC recomienda:

Haga la sustitución de los tambores de freno en el Citroën Berlingo M por un kit para el eje trasero. Independientemente del estado de los componentes. Esto proporcionará el frenaje uniforme.
El procedimiento de sustitución es idéntico para los tambores de freno derecho e izquierdo de un mismo eje.
Cuando sustituya los tambores de freno, asegúrese de cambiar también las zapatas de freno.
Sustitución: tambor de freno - Citroën Berlingo M. Realice los siguientes pasos:

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante el coche.

Sustitución: tambor de freno - Citroën Berlingo M. Consejo de AUTODOC:

Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Citroën Berlingo M
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones del tambor del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Desenrosque las sujeciones del tambor del freno. Utilice Torx T30. Utilice un destornillador de impacto.
Paso 8

Retire los pernos de sujeción.
Paso 9

Desenrosque las sujeciones de la consola central y retírela. Utilice un destornillador Phillips.
Paso 10

Suelte la tuerca de ajuste del cable del freno de mano. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 11

Retire el tambor de freno. Use una palanca.
Paso 12

Limpie el cubo. Use un cepillo de alambre.
Paso 13

Trate la superficie de contacto. Utilice grasa cerámica.
Paso 14

Reajuste el ajustador de zapata de freno. Use una palanca.
Paso 15

Instale el tambor de freno.
Paso 16

Instale los pernos de sujeción.
Paso 17

Apriete las sujeciones del tambor del freno. Utilice Torx T30. Utilice una llave dinamométrica. Apriételo a un par de 10 Nm.
Paso 18

Trate la superficie en la cual la llanta de la rueda entra en contacto con el tambor del freno. Utilice grasa cerámica.
Paso 19

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Citroën Berlingo M
Paso 20

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.

Sustitución: tambor de freno - Citroën Berlingo M. Consejo:

Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 21

Ajuste la tuerca de ajuste del cable del freno de mano. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 22

Instale la consola central y enrosque las sujeciones. Utilice un destornillador Phillips.
Paso 23

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 24

Retire los gatos y las cuñas.
