¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
CITROËN Berlingo / Berlingo First Furgón (M_) 1.1 i (MAHDZ, MBHDZ, MBHFX), CITROËN Berlingo / Berlingo First Furgón (M_) 1.4 i (MBKFX, MBKFW), CITROËN Berlingo / Berlingo First Furgón (M_) 1.8 D (MBA9A, MCA9A), CITROËN Berlingo / Berlingo First Furgón (M_) 1.9 D 70 (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First Furgón (M_) 1.9 D 70 4WD (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First Furgón (M_) 2.0 HDI 90 (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First Furgón (M_) 1.4 i bivalent (MBKFW), CITROËN Berlingo / Berlingo First Furgón (M_) 1.4 bivalent, CITROËN Berlingo / Berlingo First Furgón (M_) 1.8 i, CITROËN Berlingo / Berlingo First Furgón (M_) 2.0 HDI 90 4WD (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First Furgón (M_) 1.6 16V (MBNFU), CITROËN Berlingo / Berlingo First Furgón (M_) 1.6 HDI 75 (MB9HW), CITROËN Berlingo / Berlingo First Furgón (M_) Electric, CITROËN Berlingo / Berlingo First Furgón (M_) 1.6 HDI 90 (MB9HX, MC9HX) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

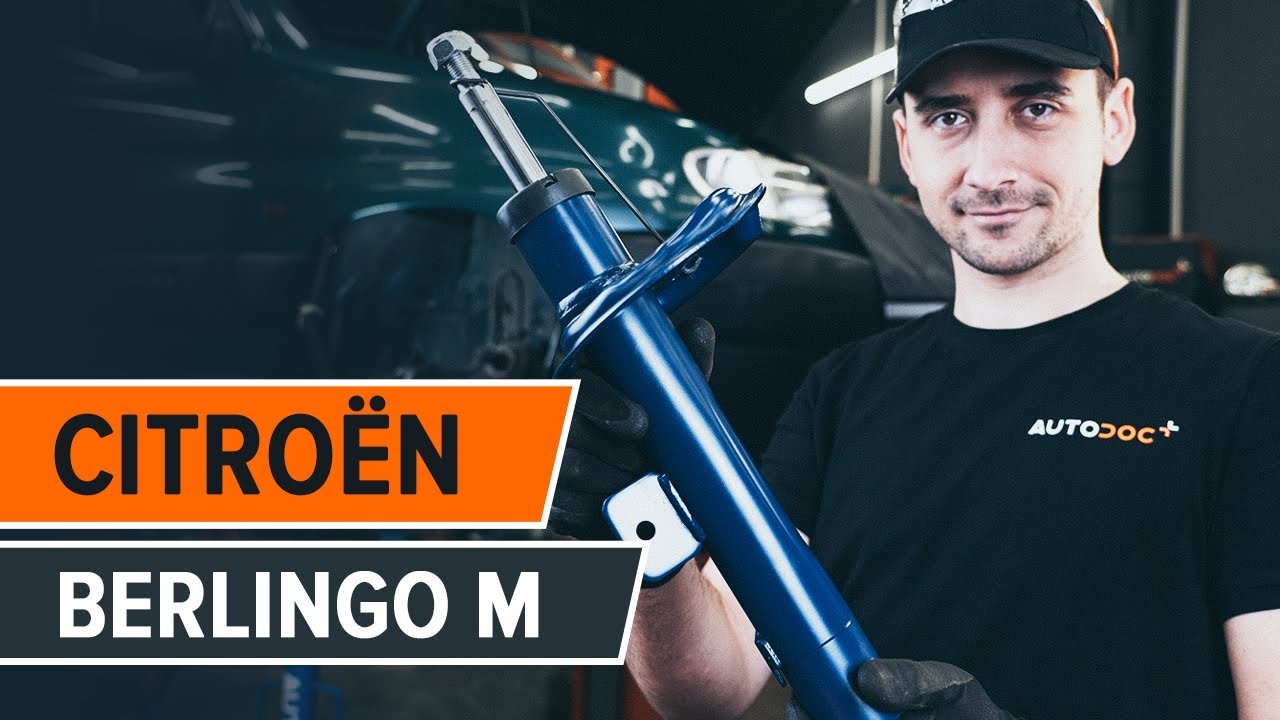

Cómo cambiar los puntal amortiguador en CITROËN BERLINGO M [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Citroën Berlingo M | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para Berlingo / Berlingo First Furgón (M_) y otros modelos CITROËN

Amortiguador

        Amortiguador para Berlingo / Berlingo First I Furgón (M) Gasolina (60 cv)

        Amortiguador para Berlingo / Berlingo First I Furgón (M) Gasolina (75 cv)

        Amortiguador para Berlingo / Berlingo First I Furgón (M) Gasóleo (59 cv)

        Amortiguador para Berlingo / Berlingo First I Furgón (M) Gasóleo (69 cv)

        Amortiguador para Berlingo / Berlingo First I Furgón (M) Gasóleo (69 cv)

        Amortiguador para Berlingo / Berlingo First I Furgón (M) Gasóleo (90 cv)

        Amortiguador para Berlingo / Berlingo First I Furgón (M) Gasolina/Gas natural (CNG) (75 cv)

        Amortiguador para Berlingo / Berlingo First I Furgón (M) Gasolina/Gas natural (CNG) (65 cv)

        Amortiguador para Berlingo / Berlingo First I Furgón (M) Gasolina (90 cv)

Sustitución: amortiguador telescópico - Citroën Berlingo M. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa cerámica

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 16

                        Llave Combinada n.º 17

                        Llave de vaso n° 13

                        Llave de vaso n° 16

                        Llave de vaso n° 17

                        Llave de vaso n° 36

                        Vaso para tuerca de amortiguador de 22 mm

                        Broca hexagonal No. H6

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Cincel plano

                        Martillo

                        Llave giramachos

                        Punzón

                        Palanca

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Citroën Berlingo M. Los expertos de AUTODOC recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Citroën Berlingo M - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje las sujeciones superiores del puntal de suspensión. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.

Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 7

Levante el coche.

Sustitución: amortiguador telescópico - Citroën Berlingo M. Consejo:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 8

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Citroën Berlingo M
Paso 9

Retire la rueda.
Paso 10

Limpie la sujeción que conecta el enlace de la barra estabilizadora al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 12

Retire el enlace estabilizador de estabilidad transversal.
Paso 13

Limpie la sujeción que conecta el soporte del latiguillo de freno al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desenrosque la sujeción que conecta el soporte del latiguillo de freno al puntal de suspensión. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 15

Retire el soporte del latiguillo de freno.
Paso 16

Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Retire el pasador de sujeción. Use una palanca.
Paso 18

Retire el anillo de seguridad.
Paso 19

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 36. Utilice una llave giramachos.
Paso 20

Retire la tuerca de sujeción.
Paso 21

Afloje el eje CV en el cubo de la rueda. Use un punzón. Utilice un martillo.
Paso 22

Limpie la sujeción inferior que conecta el puntal de suspensión con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 24

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 25

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 26

Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 27

Retire el perno de sujeción.
Paso 28

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Citroën Berlingo M. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 29

Suelte la sujeción que conecta la rótula del brazo de control con la mangueta de dirección. Use una palanca. Utilice un martillo.
Paso 30

Desconecte el soporte esférico del muñón de dirección. Use una palanca.
Paso 31

Separe el eje de transmisión de la mangueta de dirección.

Sustitución: amortiguador telescópico - Citroën Berlingo M. AUTODOC recomienda:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 32

Retire el perno de sujeción.
Paso 33

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 34

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 35

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 36

Desatornille las sujeciones superiores del amortiguador.

AUTODOC recomienda:
Citroën Berlingo M - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 37

Retire la pata amortiguadora.
Paso 38

Ponga el puntal de suspensión en el compresor de muelles.

Sustitución: amortiguador telescópico - Citroën Berlingo M. AUTODOC recomienda:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 39

Comprima el resorte.
Paso 40

Limpie el vástago del pistón del puntal. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 41

Destornille la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 22 mm. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 42

Quite el apoyo superior de la pata.
Paso 43

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Citroën Berlingo M. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 44

Suelte el resorte helicoidal.

Paso 45

Quite el resorte.
Paso 46

Retire el amortiguador viejo del compresor de muelles hidráulico.
Paso 47

Instale el nuevo amortiguador en el compresor de muelles hidráulico.

AUTODOC recomienda:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 48

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 49

Instale el resorte en el amortiguador.
Paso 50

Comprima el resorte.
Paso 51

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 52

Apriete la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 22 mm. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.

AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 53

Abra el resorte.
Paso 54

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 55

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 56

Instale la pata amortiguadora en el arco de la rueda.
Paso 57

Fije las sujeciones superiores del puntal amortiguador. No lo apriete.

AUTODOC recomienda:
Citroën Berlingo M - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 58

Limpie la sujeción que conecta el puntal de suspensión a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 59

Fije la pata amortiguadora en el muñón de dirección.
Paso 60

Instale el perno de sujeción.
Paso 61

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 62

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 63

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 64

Instale la mangueta de dirección en el eje de la junta homocinética.
Paso 65

Trate la sujeción de la rótula. Use grasa de cobre.
Paso 66

Suelte la sujeción que conecta la rótula del brazo de control con la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 67

Conecte el apoyo esférico al muñón de dirección.
Paso 68

Instale el perno de sujeción.
Paso 69

Apriete la sujeción que conecta la rótula a la mangueta de dirección. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 70

Apriete las sujeciones inferiores del puntal de suspensión. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 71

Limpie la sujeción de la bieleta de la barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 72

Instale la barra del estabilizador de estabilidad transversal.
Paso 73

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 74

Instale el soporte del latiguillo de freno.
Paso 75

Ajuste la sujeción que conecta el soporte del latiguillo de freno al puntal de suspensión. Use un vaso de impacto del n.º 13.
Paso 76

Instale la tuerca de sujeción.
Paso 77

Atornille la tuerca del árbol propulsor.
Paso 78

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 36. Utilice una llave dinamométrica. Apriételo a un par de 320 Nm.
Paso 79

Golpee con el martillo la sujeción del eje de transmisión. Utilice un cincel de metal plano. Utilice un martillo.
Paso 80

Trate la sujeción de la rótula. Trate la sujeción que conecta el puntal de suspensión a la mangueta de dirección. Trate la sujeción que conecta la bieleta de la barra estabilizadora al puntal de suspensión. Use grasa de cobre.
Paso 81

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 82

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 83

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Citroën Berlingo M. Después de haber aplicado el spray, espere unos minutos.
Paso 84

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Citroën Berlingo M
Paso 85

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 86

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 87

Retire los gatos y las cuñas.
Paso 88

Apriete las sujeciones superiores del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 45 Nm.
Paso 89

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 90

Retire el protector de aletas del guardabarros.
Paso 91

Cierre la capota.

¿Le ha resultado útil este manual?

Por favor, califique este manual en una escala del 1 al 5. Si usted tuviera alguna cuestión, no dude en preguntarnos.

¿En busca de los neumáticos adecuados?

Descubra qué dimensiones de neumáticos y de ruedas son compatibles con el modelo CITROËN Berlingo / Berlingo First I Furgón (M)

Buscar neumáticos

Cómo cambiar: amortiguadores de la parte trasera - Citroën Berlingo M | Guía de sustitución

Descargar gratis
1.54 MB
Cómo cambiar: pastillas de freno de la parte delantera - Citroën Berlingo M | Guía de sustitución

Descargar gratis
1.47 MB
Cómo cambiar: pastillas de freno de la parte trasera - CITROËN Berlingo / Berlingo First Furgón (M_) | Guía de sustitución

Descargar gratis
1.59 MB
Cómo cambiar: discos de freno de la parte delantera - Citroën Berlingo M | Guía de sustitución

Descargar gratis
2.09 MB
Cómo cambiar: cojinete de rueda de la parte delantera - Citroën Berlingo M | Guía de sustitución

Descargar gratis
3.7 MB
Cómo cambiar: cojinete de rueda de la parte trasera - Citroën Berlingo M | Guía de sustitución

Descargar gratis
2.15 MB

Cómo cambiar: amortiguador telescópico de la parte delantera - CITROËN Berlingo / Berlingo First (MF, GJK, GFK) | Guía de sustitución

Descargar gratis
4.18 MB
Cómo cambiar: amortiguadores de la parte trasera - CITROËN Berlingo / Berlingo First (MF, GJK, GFK) | Guía de sustitución

Descargar gratis
1.49 MB
Cómo cambiar: amortiguadores de la parte trasera - CITROËN BERLINGO (B9) | Guía de sustitución

Descargar gratis
1.48 MB
Cómo cambiar: amortiguadores de la parte trasera - Citroën Berlingo M | Guía de sustitución

Descargar gratis
1.54 MB
Cómo cambiar: amortiguador telescópico en un coche

Universal

Descargar gratis
1.53 MB
Cómo cambiar: amortiguadores en un coche

Universal

Descargar gratis
1.07 MB

Su perfil es su asistente personal.

Realiza un seguimiento de gastos, registro del coche, calendario sustituciones, materiales, notas y documentos favoritos.

¡Instale la app del AUTODOC CLUB!

Su gestor personal de gastos del coche, consejos de mantenimiento, recordatorios acerca de las próximas citas e intervalos de servicio, instrucciones para realizar reparaciones por su cuenta - y todo esto en su teléfono.

Escanear

Para descargar la app:

- escanee el código QR
- descargar del App Store
- descargar de Google Play

Qué hacer si la luz del airbag se enciende | AUTODOC

307K visualizaciones

Publicado el: 05/09/2021
Qué hacer si se enciende el testigo del ABS | Consejos de AUTODOC

91K visualizaciones

Publicado el: 11/03/2021
Los 5 principales errores en la reparación de los frenos | Consejos de AUTODOC

296K visualizaciones

Publicado el: 27/10/2022
Reparación del motor de arranque por tu cuenta | Consejos de AUTODOC

8K visualizaciones

Publicado el: 31/08/2023
