¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
CITROËN C3 I Hatchback (FC_, FN_) 1.4 Bioflex, CITROËN C3 Pluriel (HB_) 1.4, CITROËN C2 Hatchback (JM) 1.4

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

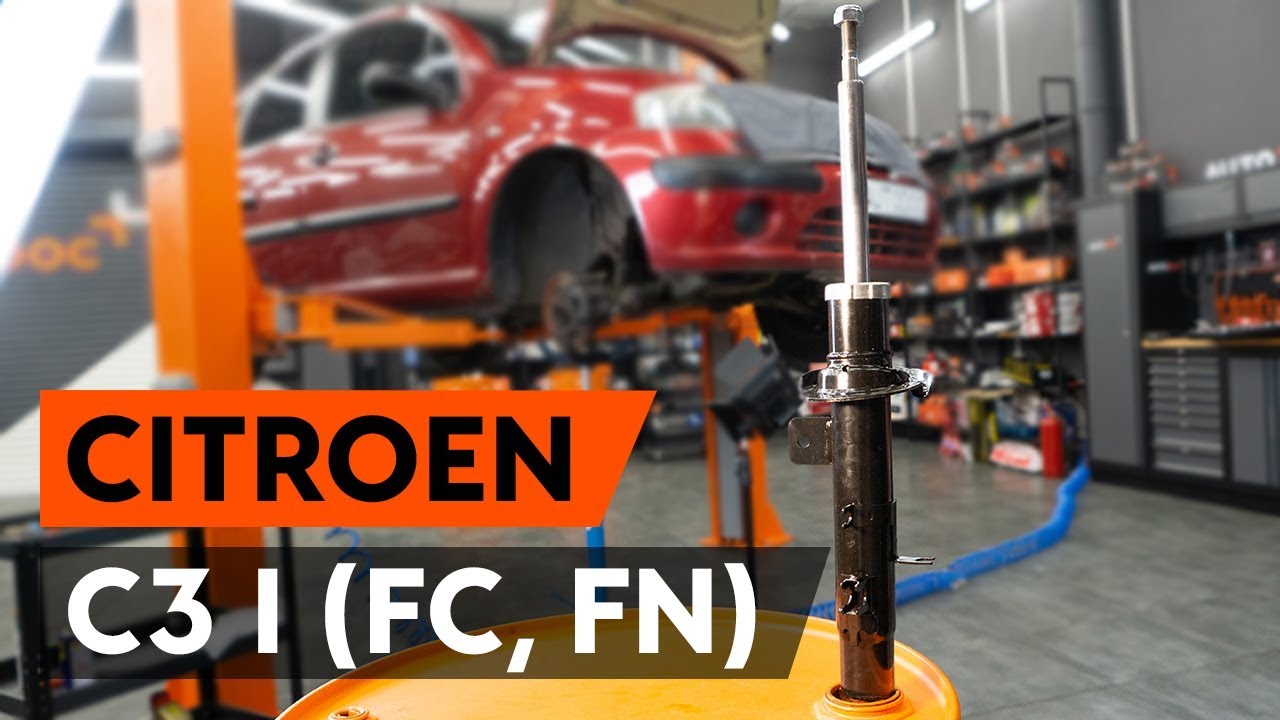

Cómo cambiar los puntal amortiguador delantero en CITROEN C3 1 (FC, FN) [VÍDEO TUTORIAL DE AUTODOC]

Sustitución: amortiguador telescópico - Citroen C3 1. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 16

                        Llave Combinada n.º 17

                        Llave Combinada n.º 22

                        Llave de vaso n° 16

                        Llave de vaso n° 17

                        Llave de vaso n° 19

                        Llave de vaso n° 22

                        Llave de vaso n° 30

                        Broca hexagonal No. H7

                        Punta Torx T30

                        Llave de impacto para llantas n.º 17

                        Vaso para amortiguador

                        Llave de trinquete

                        Llave dinamométrica

                        Cincel plano

                        Punzón

                        Llave giramachos

                        Martillo

                        Palanca

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Todas las piezas que usted necesita sustituir – Amortiguadores para C3 I Hatchback (FC_, FN_) y otros modelos CITROËN


    CITROËN C3 I Hatchback (FC_, FN_) 1.4 Bioflex

    CITROËN C3 Pluriel (HB_) 1.4

    CITROËN C2 Hatchback (JM) 1.4

CITROËN C2 Hatchback (JM) 1.4

Sustitución: amortiguador telescópico - Citroen C3 1. Consejo:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
¡Advertencia! Apague el motor antes de comenzar cualquier trabajo - Citroen C3 1.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre.Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Use Vaso HEX No. H7.Usa una llave mixta del n.º 22.Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.
Paso 6

Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 7

Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre.Use el aerosol WD-40.
Paso 8

Afloje la sujeción del eje de transmisión. Utilice un cincel de metal plano.Utilice un martillo.
Paso 9

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 30.Utilice una llave giramachos.
Paso 10

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 11

Desatornille los pernos de la rueda.

Sustitución: amortiguador telescópico - Citroen C3 1. Los expertos de AUTODOC recomiendan:

Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 12

Retire la rueda.
Paso 13

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre.Use el aerosol WD-40.
Paso 14

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora.Use una palanca.
Paso 15

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 17.Utilice Torx T30.Utilice una llave de trinquete.
Paso 16

Retire el enlace estabilizador de estabilidad transversal.
Paso 17

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 18

Limpie todas las articulaciones del brazo.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 19

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión.Use un vaso de impacto del n.º 16.Usa una llave mixta del n.º 16.Utilice una llave giramachos.
Paso 20

Desconecte la bisagra esférica del brazo.
Paso 21

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda.Use un vaso de impacto del n.º 30.
Paso 22

Quite el árbol de impulsión.Use un punzón.Utilice un martillo.
Paso 23

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección.Use un vaso de impacto del n.º 16.Utilice una llave giramachos.
Paso 24

Retire el perno de sujeción.
Paso 25

Sostenga el muñón de dirección.Utilice un gato de transmisión hidráulica.
Paso 26

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección.Utilice un vaso de impacto especial para extraer el amortiguador.Utilice una llave de trinquete.
Paso 27

Desconecte el muñón de dirección de la pata amortiguadora.Utilice un martillo.
Paso 28

Destornille la fijación superior de la cazoleta de la pata amortiguadora.Use un vaso de impacto del n.º 22.

Sustitución: amortiguador telescópico - Citroen C3 1. Consejo de AUTODOC:

Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 29

Retire la pata amortiguadora.
Paso 30

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Citroen C3 1. Consejo de los expertos de AUTODOC:

Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 31

Comprima el resorte.
Paso 32

Destornille la tuerca de la varilla de la pata amortiguadora.Use un vaso de impacto del n.º 19.Use Vaso HEX No. H7.Utilice una llave de trinquete.
Paso 33

Quite el apoyo superior de la pata.
Paso 34

Suelte el resorte helicoidal.
Paso 35

Quite el resorte.

AUTODOC recomienda:

Sustitución: amortiguador telescópico - Citroen C3 1. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 36

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Citroen C3 1. Consejo de AUTODOC:

Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 37

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 38

Instale el resorte en el amortiguador.
Paso 39

Comprima el resorte.
Paso 40

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 41

Apriete la tuerca de la varilla de la pata amortiguadora.Use Vaso HEX No. H7.Use un vaso de impacto del n.º 19.Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: amortiguador telescópico - Citroen C3 1. Los profesionales recomiendan:

Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 42

Abra el resorte.
Paso 43

Retire el puntal amortiguador que está montado.
Paso 44

Instale la pata amortiguadora en el arco de la rueda.
Paso 45

¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Citroen C3 1No lo apriete.

AUTODOC recomienda:

¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Citroen C3 1
Paso 46

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 47

Fije la pata amortiguadora en el muñón de dirección.
Paso 48

Instale el perno de sujeción.
Paso 49

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 16.
Paso 50

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:

Sustitución: amortiguador telescópico - Citroen C3 1. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 51

Limpie las ranuras de la junta homocinética del eje de transmisión.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 52

Instale el árbol de impulsión.
Paso 53

Sujete la rótula al brazo de control.
Paso 54

Atornille las sujeciones de la rótula.Use un vaso de impacto del n.º 16.
Paso 55

Instale la barra del estabilizador de estabilidad transversal.
Paso 56

Apriete las fijaciones de la bieleta de la barra estabilizadora.Use un vaso de impacto del n.º 17.
Paso 57

En la pata fije el latiguillo del sistema de freno.Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 58

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección.Use un vaso de impacto del n.º 16.Utilice una llave dinamométrica.Apriételo a un par de 105 Nm.
Paso 59

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17.Utilice una llave dinamométrica.Apriételo a un par de 60 Nm.
Paso 60

Apriete la fijación del soporte esférico.Use un vaso de impacto del n.º 16.Usa una llave mixta del n.º 16.Utilice una llave dinamométrica.Apriételo a un par de 52 Nm.
Paso 61

Atornille la tuerca del árbol propulsor.Use un vaso de impacto del n.º 30.
Paso 62

Trate todas las articulaciones del brazo.Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 63

Trate todas las juntas de la bieleta o enlace estabilizador.Use grasa de cobre.
Paso 64

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Use grasa de cobre.
Paso 65

Limpie la superficie de la pinza del freno.Use un limpiador de frenos.

Sustitución: amortiguador telescópico - Citroen C3 1. Consejo de AUTODOC:

Después de aplicar el aerosol, espere unos minutos.
Paso 66

Instale la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Citroen C3 1
Paso 67

Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 68

Baje el automóvil.
Paso 69

Apriete la tuerca del eje de transmisión.Use un vaso de impacto del n.º 30.Utilice una llave dinamométrica.Apriételo a un par de 145 Nm.
Paso 70

Apriete los pernos de la rueda usando un patrón entrecruzado.Utilice una llave dinamométrica.Apriételo a un par de 120 Nm.
Paso 71

Golpee con el martillo la sujeción del eje de transmisión. Utilice un cincel de metal plano.Utilice un martillo.
Paso 72

Atornille la atadura superior del soporte del mostrador del amortizador.Use un vaso de impacto del n.º 22.Use Vaso HEX No. H7.Utilice una llave dinamométrica.Apriételo a un par de 45 Nm.
Paso 73

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 74

Retire los gatos y las cuñas.
Paso 75

Retire el protector de aletas del guardabarros.
Paso 76

Cierre la capota.
