¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
SEAT Leon Hatchback (1P1) 1.6 TDI, SEAT Leon Hatchback (1P1) 1.6 TDI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 2.0 TDI 16V, SEAT Leon Hatchback (1P1) 2.0 TDI, SEAT Leon Hatchback (1P1) 2.0 TDI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 1.6 MultiFuel, SEAT Leon Hatchback (1P1) 1.4 16V, SEAT Leon Hatchback (1P1) 1.4 TSI, SEAT Leon Hatchback (1P1) 1.8 TSI, SEAT Leon Hatchback (1P1) 2.0 TDI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 2.0 Cupra R, SEAT Leon Hatchback (1P1) 1.6 LPG, SEAT Leon Hatchback (1P1) 1.2 TSI, SEAT Leon Hatchback (1P1) 2.0 FSI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

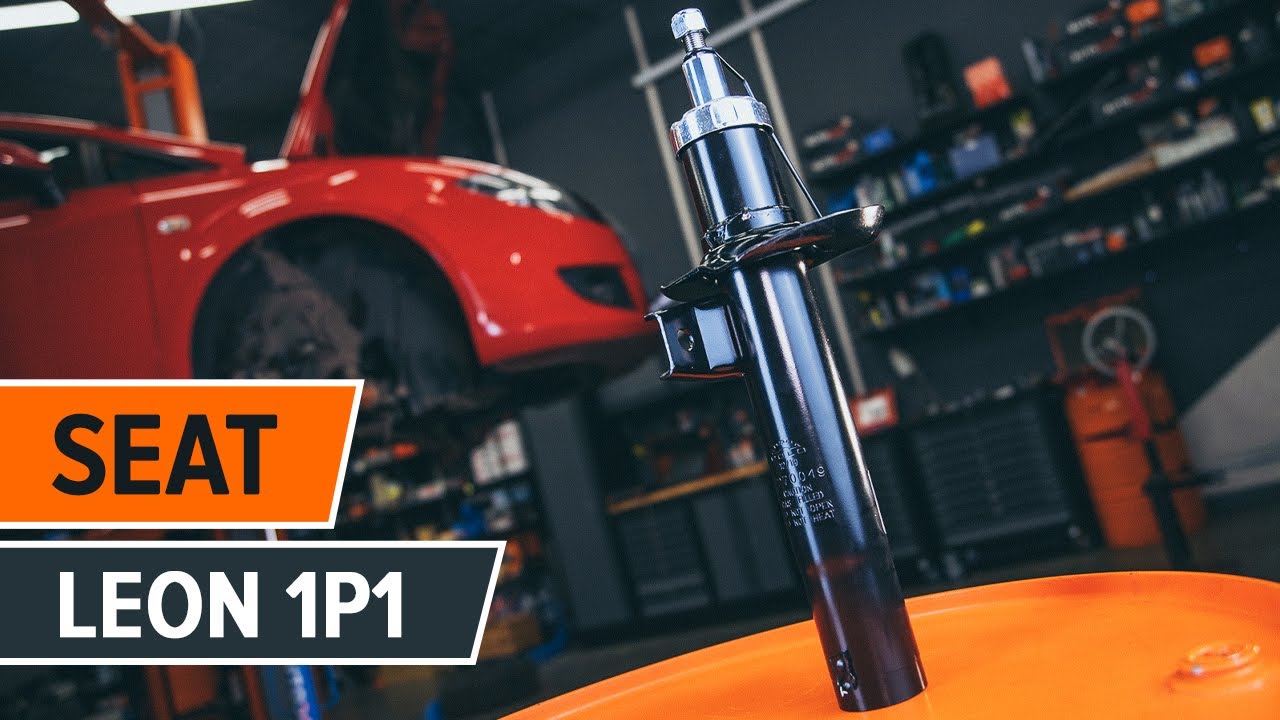

Cómo cambiar los puntal amortiguador parte delantera en SEAT LEON 1P1 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Seat Leon 1P1 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para Leon Hatchback (1P1) y otros modelos SEAT

Amortiguador

        Amortiguador para Leon II Hatchback (1P1) Gasóleo (90 cv)

        Amortiguador para Leon II Hatchback (1P1) Gasóleo (105 cv)

        Amortiguador para Leon II Hatchback (1P1) Gasolina (150 cv)

        Amortiguador para Leon II Hatchback (1P1) Gasolina (185 cv)

        Amortiguador para Leon II Hatchback (1P1) Gasóleo (140 cv)

        Amortiguador para Leon II Hatchback (1P1) Gasóleo (170 cv)

        Amortiguador para Leon II Hatchback (1P1) Gasóleo (140 cv)

        Amortiguador para Leon II Hatchback (1P1) Gasolina (200 cv)

        Amortiguador para Leon II Hatchback (1P1) Gasolina (240 cv)

Sustitución: amortiguador telescópico - Seat Leon 1P1. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa cerámica

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 10

                        Llave Combinada n.º 18

                        Llave de vaso n° 10

                        Llave de vaso n° 13

                        Llave de vaso n° 16

                        Llave de vaso n° 18

                        Vaso de 12 puntos n° 24

                        Vaso para tuerca de amortiguador de 21 mm

                        Vaso Punta XZN n.º 6

                        Vaso Punta XZN n.º 14

                        Vaso para amortiguador

                        Punta Torx T30

                        Broca hexagonal No. H6

                        Broca hexagonal No. H7

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave giramachos

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Seat Leon 1P1. Los expertos de AUTODOC recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Seat Leon 1P1 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del panel de plástico. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Desenrosque las sujeciones del panel de plástico. Utilice Torx T30. Utilice una llave de trinquete.
Paso 5

Retire la tira de goma.
Paso 6

Retire el panel de plástico.
Paso 7

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Afloje las sujeciones superiores del puntal de suspensión. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 9

Asegure las ruedas con cuñas.

Paso 10

Afloje la sujeción del eje de transmisión. Utilice un vaso 12 puntos nº 24. Utilice una llave giramachos.
Paso 11

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 12

Levante el coche.

Sustitución: amortiguador telescópico - Seat Leon 1P1. Los profesionales recomiendan:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 13

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Seat Leon 1P1
Paso 14

Retire la rueda.
Paso 15

Limpie la sujeción que conecta el enlace de la barra estabilizadora al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 18. Utilice las puntas XZN #6. Utilice una llave de trinquete.
Paso 17

Retire el enlace estabilizador de estabilidad transversal.
Paso 18

Desconecte el cableado del captador ABS.
Paso 19

Limpie la sujeción que conecta el soporte del latiguillo de freno al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Desenrosque la sujeción que conecta el soporte del latiguillo de freno al puntal de suspensión. Usa una llave mixta del n.º 10.
Paso 21

Retire el soporte del latiguillo de freno.
Paso 22

Limpie la sujeción inferior que conecta el puntal de suspensión con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave de trinquete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Seat Leon 1P1
Paso 24

Retire el perno de sujeción.
Paso 25

Limpie las sujeciones que conectan la rótula al brazo de control de la suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 26

Desenrosque las sujeciones que conectan la rótula al brazo de control. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 27

Desconecte la rótula del brazo de control.
Paso 28

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda.

Paso 29

Retire el perno de sujeción.
Paso 30

Separe el eje de transmisión de la mangueta de dirección.

Sustitución: amortiguador telescópico - Seat Leon 1P1. Consejo:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 31

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 32

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador.
Paso 33

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 34

Desatornille las sujeciones superiores del amortiguador.

AUTODOC recomienda:
Seat Leon 1P1 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 35

Retire la pata amortiguadora.
Paso 36

Ponga el puntal de suspensión en el compresor de muelles.

AUTODOC recomienda:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 37

Comprima el resorte.
Paso 38

Limpie el vástago del pistón del puntal. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 39

Destornille la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 21 mm. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 40

Retire el soporte del puntal superior junto con el tope.
Paso 41

Suelte el resorte helicoidal.
Paso 42

Quite el resorte.
Paso 43

Retire el guardapolvo.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Seat Leon 1P1. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 44

Retire el amortiguador viejo del compresor de muelles hidráulico.
Paso 45

Instale el nuevo amortiguador en el compresor de muelles hidráulico.

AUTODOC recomienda:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 46

Instale el resorte en el amortiguador.
Paso 47

Comprima el resorte.
Paso 48

Instale el guardapolvo.
Paso 49

Instale el soporte del puntal superior junto con el tope.
Paso 50

Apriete la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 21 mm. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: amortiguador telescópico - Seat Leon 1P1. Consejo:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 51

Abra el resorte.
Paso 52

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 53

Retire el puntal amortiguador que está montado.
Paso 54

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 55

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 56

Tratar las acanaladuras de la junta homocinética del eje de transmisión. Use grasa de cobre.
Paso 57

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 58

Limpie el asiento de montaje del puntal de suspensión en la mangueta de dirección. Limpie el asiento de montaje del eje CV. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 59

Instale la pata amortiguadora en el arco de la rueda.
Paso 60

Fije las sujeciones superiores del puntal amortiguador. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Seat Leon 1P1
Paso 61

Fije la pata amortiguadora en el muñón de dirección.
Paso 62

Instale el perno de sujeción.
Paso 63

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave de trinquete.
Paso 64

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Seat Leon 1P1. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 65

Instale el árbol de impulsión.
Paso 66

Instale y apriete el perno del eje de transmisión. Utilice un vaso 12 puntos nº 24. Utilice una llave de trinquete.
Paso 67

Sujete la rótula al brazo de control.
Paso 68

Apriete las sujeciones que conectan la rótula al brazo de suspensión. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 69

Instale la barra del estabilizador de estabilidad transversal.
Paso 70

Apriete las fijaciones de la bieleta de la barra estabilizadora. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #6. Utilice una llave de trinquete.
Paso 71

Apriete las sujeciones inferiores del puntal de suspensión. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+90°
Paso 72

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #6. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 73

Apriete las sujeciones que conectan la rótula al brazo de control. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 74

Limpie las sujeciones del soporte del latiguillo de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 75

Instale el soporte del latiguillo de freno.
Paso 76

Ajuste la sujeción que conecta el soporte del latiguillo de freno al puntal de suspensión. Usa una llave mixta del n.º 10.
Paso 77

Atornille la fijación del soporte del latiguillo de freno a la pata amortiguadora. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 12 Nm.
Paso 78

Conecte los cables del captador ABS.
Paso 79

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 80

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 81

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Seat Leon 1P1. Después de haber aplicado el spray, espere unos minutos.
Paso 82

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Seat Leon 1P1
Paso 83

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 84

Baje el automóvil.
Paso 85

Apriete el perno que conecta el eje de transmissión al cubo de la rueda. Utilice un vaso 12 puntos nº 24. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+90°
Paso 86

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 87

Retire los gatos y las cuñas.
Paso 88

Apriete las sujeciones superiores del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.+90°
Paso 89

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 90

Instale el panel de plástico.
Paso 91

Enrosque las sujeciones del panel de plástico. Utilice Torx T30. Utilice una llave de trinquete.
Paso 92

Apriete las sujeciones del panel de plástico. Utilice Torx T30. Utilice una llave dinamométrica. Apriételo a un par de 8 Nm.
Paso 93

Instale la tira de goma.
Paso 94

Retire el protector de aletas del guardabarros.
Paso 95

Cierre la capota.

¿Le ha resultado útil este manual?

Por favor, califique este manual en una escala del 1 al 5. Si usted tuviera alguna cuestión, no dude en preguntarnos.

¿En busca de los neumáticos adecuados?

Descubra qué dimensiones de neumáticos y de ruedas son compatibles con el modelo SEAT Leon II Hatchback (1P1)

Buscar neumáticos

Cómo cambiar: amortiguadores de la parte trasera - Seat Leon 1P1 | Guía de sustitución

Descargar gratis
1.97 MB
Cómo cambiar: muelles de suspensión de la parte delantera - Seat Leon 1P1 | Guía de sustitución

Descargar gratis
4.07 MB
Cómo cambiar: pastillas de freno de la parte trasera - Seat Leon 1P1 | Guía de sustitución

Descargar gratis
1.51 MB
Cómo cambiar: pastillas de freno de la parte delantera - Seat Leon 1P1 | Guía de sustitución

Descargar gratis
1.76 MB
Cómo cambiar: discos de freno de la parte delantera - Seat Leon 1P1 | Guía de sustitución

Descargar gratis
2.23 MB
Cómo cambiar: discos de freno de la parte trasera - Seat Leon 1P1 | Guía de sustitución

Descargar gratis
2.13 MB

Cómo cambiar: amortiguador telescópico de la parte delantera - Seat Leon 1M1 | Guía de sustitución

Descargar gratis
3.71 MB
Cómo cambiar: amortiguadores de la parte trasera - Seat Leon 1M1 | Guía de sustitución

Descargar gratis
1.93 MB
Cómo cambiar: amortiguadores de la parte trasera - Seat Leon 1P1 | Guía de sustitución

Descargar gratis
1.97 MB
Cómo cambiar: amortiguador telescópico de la parte delantera - SEAT Leon Hatchback (5F1) | Guía de sustitución

Descargar gratis
3.85 MB
Cómo cambiar: amortiguadores de la parte trasera - SEAT Leon Hatchback (5F1) | Guía de sustitución

Descargar gratis
2.7 MB
Cómo cambiar: amortiguador telescópico de la parte delantera - SEAT Leon ST (5F8) | Guía de sustitución

Descargar gratis
3.85 MB

Su perfil es su asistente personal.

Realiza un seguimiento de gastos, registro del coche, calendario sustituciones, materiales, notas y documentos favoritos.

¡Instale la app del AUTODOC CLUB!

Su gestor personal de gastos del coche, consejos de mantenimiento, recordatorios acerca de las próximas citas e intervalos de servicio, instrucciones para realizar reparaciones por su cuenta - y todo esto en su teléfono.

Escanear

Para descargar la app:

- escanee el código QR
- descargar del App Store
- descargar de Google Play

5 errores a la hora de vender tu coche | AUTODOC

4K visualizaciones

Publicado el: 17/10/2021
Los 5 principales errores al trabajar en el compartimento del motor | Consejos de AUTODOC

6K visualizaciones

Publicado el: 04/08/2023
Cómo hacer un pulverizador de espuma por ti mismo | Consejos de AUTODOC

145K visualizaciones

Publicado el: 23/06/2022
Cómo funciona el catalizador de un coche | AUTODOC

4K visualizaciones

Publicado el: 03/10/2021
