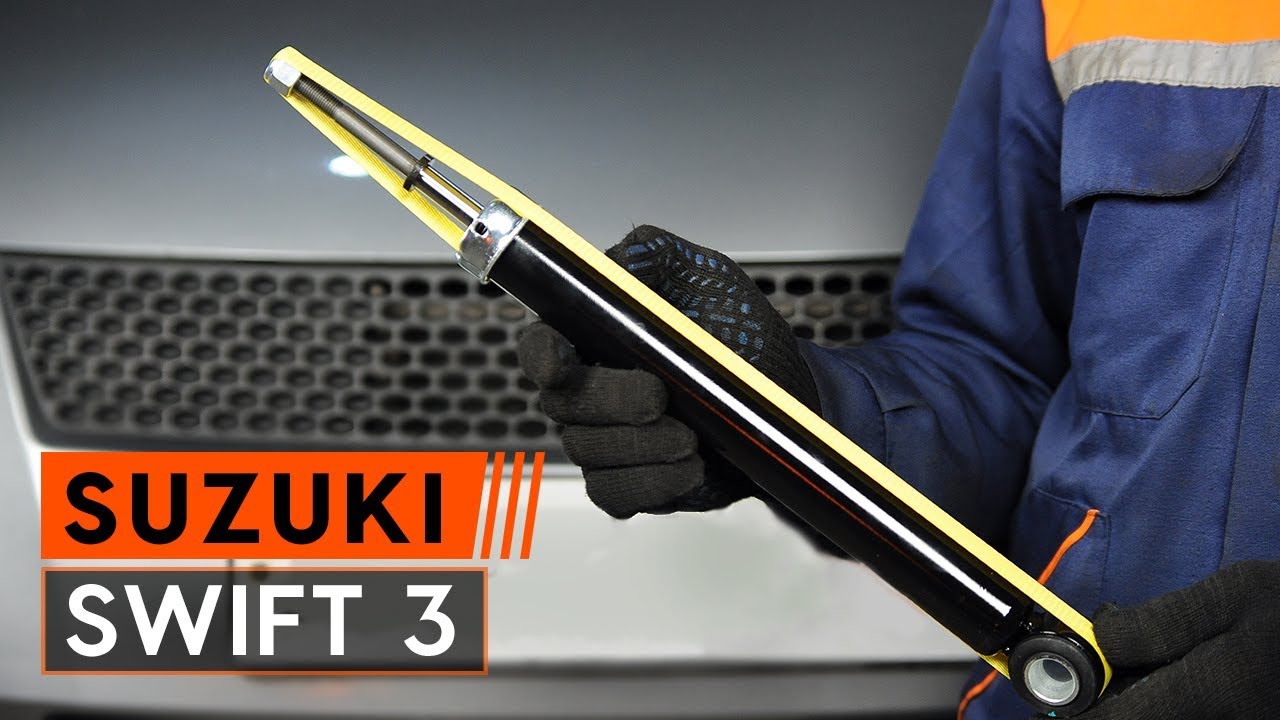

Cómo cambiar: amortiguadores de la parte trasera - Suzuki Swift MK3 | Guía de sustitución
descargas:
15
Vistas:
353
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar la amortiguadores traseros en SUZUKI SWIFT 3 Hatchback [INSTRUCCIÓN AUTODOC]
Todas las piezas que usted necesita sustituir – Amortiguadores para SWIFT III (MZ, EZ) y otros modelos SUZUKI
Amortiguador
Productos alternativos
Amortiguador
Cepillo de alambre
Aerosol WD-40
Grasa de cobre
Llave Combinada n.º 17
Llave de vaso n° 17
Llave de impacto para llantas n.º 21
Llave de trinquete
Llave dinamométrica
Llave ajustable
Herramienta de extracción de clips
Destornillador Plano
Gato de transmisión hidráulica
Cuñas para ruedas
Sustitución: amortiguadores - Suzuki Swift MK3. Consejo de AUTODOC:
- Ambos amortiguadores de la suspensión trasera deberían ser sustituidos simultáneamente.
- El procedimiento de reemplazo es idéntico para los amortiguadores izquierdo y derecho de la suspensión trasera.
- Por favor, tenga en cuenta: todos los trabajos en el coche - Suzuki Swift MK3 - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
- Paso 1
Asegure las ruedas con cuñas. - Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21. - Paso 3Levante la parte trasera del automóvil y fije la posición sobre los pedestales.Paso 4
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Suzuki Swift MK3 - Paso 5
Retire la rueda. - Paso 6Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.Paso 7
Destornille la fijación inferior del amortizador. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. - Paso 8
Apuntale el muñón. Utilice un gato de transmisión hidráulica. - Paso 9
Separe la parte inferior del amortiguador. - Paso 10Quite el soporte por debajo del muñón.AUTODOC recomienda:Sustitución: amortiguadores - Suzuki Swift MK3. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.Paso 11
Baje el automóvil. - Paso 12
Abra la tapa del maletero. - Paso 13
Retire los clips de sujeción del revestimiento de la parte lateral del maletero. Utilice una herramienta de extracción. - Paso 14
Separe el revestimiento de la parte lateral del maletero. - Paso 15Separe el conector de la bombilla.Paso 16Limpie las fijaciones del soporte de montaje superior del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.Paso 17
Destornille la fijación superior del amortiguador. Usa una llave mixta del n.º 17. Use una llave ajustable.AUTODOC recomienda:Suzuki Swift MK3 - Para evitar lesiones, debe sostener el amortiguador mientras desenrosca los pernos de sujeción. - Paso 18
Saque el amortiguador. - Paso 19
Quite el soporte superior. - Paso 20
Quite el guardapolvo y el tope del amortiguador.Sustitución: amortiguadores - Suzuki Swift MK3. Consejo de los expertos de AUTODOC:Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces. - Paso 21
Instale el guardapolvo y el tope en el amortiguador nuevo. - Paso 22
Instale el soporte superior en el amortiguador nuevo y fíjelo. - Paso 23
Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 24
Coloque el amortiguador en el arco de la rueda y fíjelo.AUTODOC recomienda:Suzuki Swift MK3 - Para evitar lesiones, debe sostener el amortiguador mientras atornilla los pernos de sujeción. - Paso 25
Apriete la fijación superior del amortiguador. Usa una llave mixta del n.º 17. Use una llave ajustable. Utilice una llave dinamométrica. Apriételo a un par de 28 Nm.
