¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
FORD MONDEO III Ranchera familiar (BWY) 2.2 TDCi, FORD MONDEO III Ranchera familiar (BWY) 1.8 16V, FORD MONDEO III Ranchera familiar (BWY) 2.0 16V, FORD MONDEO III Ranchera familiar (BWY) 2.5 V6 24V, FORD MONDEO III Ranchera familiar (BWY) 2.0 16V DI / TDDi / TDCi, FORD MONDEO III Ranchera familiar (BWY) 2.0 16V TDDi / TDCi, FORD MONDEO III Ranchera familiar (BWY) 2.0 TDCi, FORD MONDEO III Ranchera familiar (BWY) ST220, FORD MONDEO III Ranchera familiar (BWY) 1.8 SCi, FORD MONDEO III Ranchera familiar (BWY) 2.2 TDCi, FORD MONDEO III Ranchera familiar (BWY) 3.0 V6 24V … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

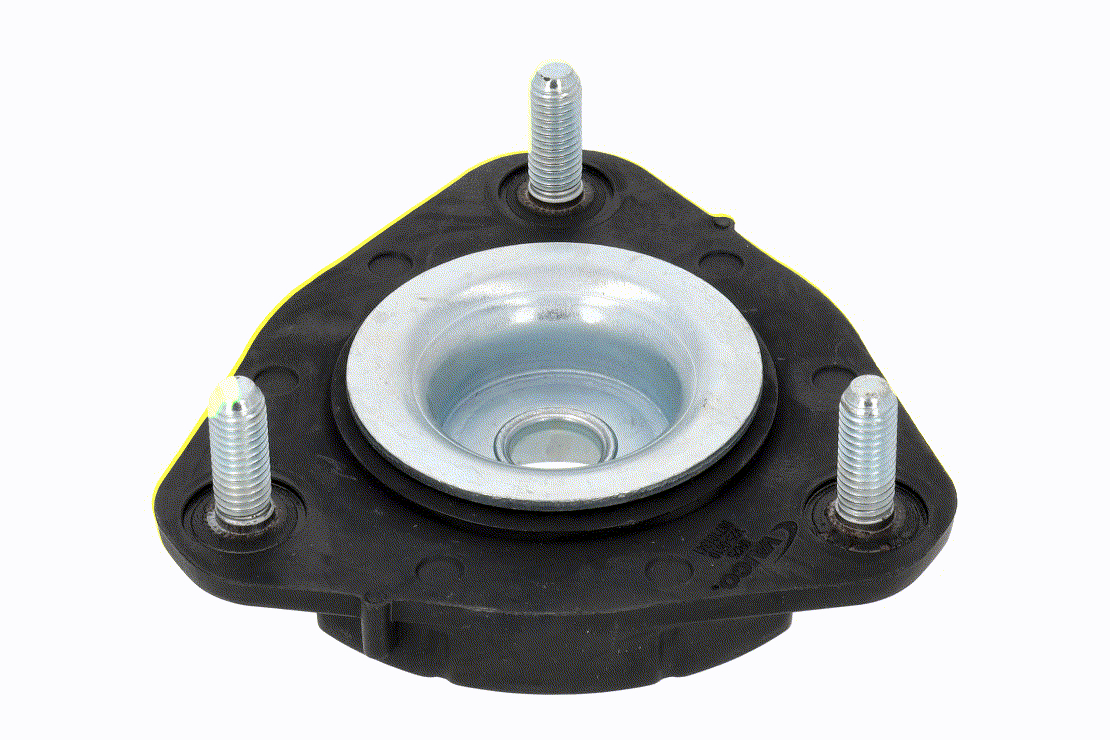

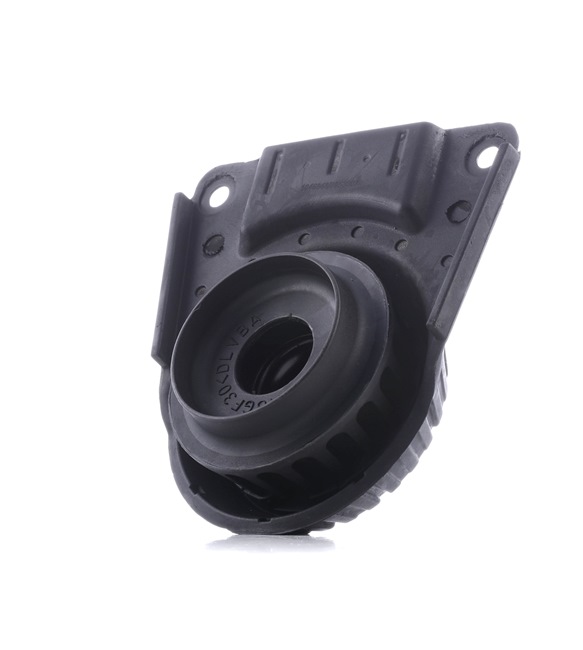

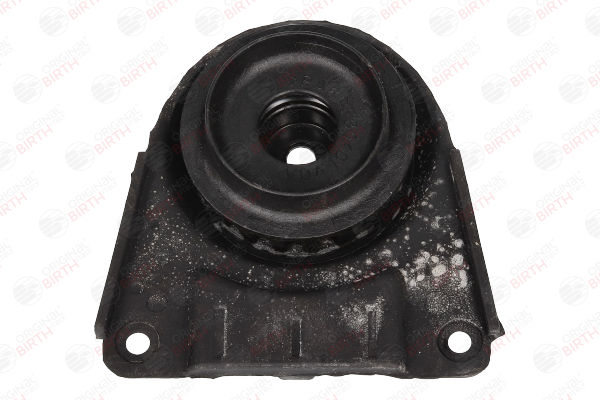

Cómo cambiar el conjunto de reparación del punto de anclaje de los amortiguadores en FORD MONDEO 3

Cómo cambiar: copelas del amortiguador de la parte delantera - Ford Mondeo BWY | Guía de sustitución

Sustitución: copelas del amortiguador - Ford Mondeo BWY. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 17

                        Llave Combinada n.º 18

                        Llave de vaso n° 13

                        Llave de vaso n° 15

                        Llave de vaso n° 18

                        Llave de vaso n° 32

                        Broca HEXagonal no. H5

                        Broca HEXagonal no. H6

                        Punta Torx T55

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Destornillador Plano

                        Punzón

                        Cincel plano

                        Martillo

                        Extractor de rótulas

                        Palanca

                        Compresor hidráulico de muelles de amortiguador

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - Ford Mondeo BWY. Los profesionales recomiendan:

El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
Por favor, tenga en cuenta: todos los trabajos en el coche - Ford Mondeo BWY - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

Sustitución: copelas del amortiguador - Ford Mondeo BWY. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Suelte el conector del sensor ABS. Utilice un destornillador plano.
Paso 7

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 8

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 17. Use Vaso HEX No. H5. Utilice una llave de trinquete.
Paso 10

Quite el soporte del enlace.
Paso 11

Retire el enlace estabilizador de estabilidad transversal.
Paso 12

Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 32. Utilice una llave giramachos.
Paso 14

Retire la tuerca de sujeción.
Paso 15

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 15. Utilice una llave de trinquete.
Paso 17

Retire los pernos de sujeción (2 piezas).

Paso 18

Retire la pinza del freno junto con su soporte.

Sustitución: copelas del amortiguador - Ford Mondeo BWY. AUTODOC recomienda:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 19

Separe el latiguillo de freno del puntal amortiguador. Utilice un destornillador plano.
Paso 20

Retire el disco de freno.
Paso 21

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 22

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 15. Utilice una llave de trinquete.
Paso 23

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 24

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 25

Destornille la fijación del soporte esférico del muñón de dirección. Utilice Torx T55. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 26

Retire el perno de sujeción.

Paso 27

Suelte la sujeción que conecta la rótula a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.

Paso 28

Desconecte el soporte esférico del muñón de dirección. Use una palanca. Utilice un martillo.
Paso 29

Separe el eje de transmisión de la mangueta de dirección. Use un punzón. Utilice un martillo.

Sustitución: copelas del amortiguador - Ford Mondeo BWY. Consejo de AUTODOC:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 30

Baje el automóvil.
Paso 31

Abra la capota.

Paso 32

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 33

Retire la tapa de protección de la cazoleta del amortizador. Utilice un destornillador plano.
Paso 34

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 35

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.

Sustitución: copelas del amortiguador - Ford Mondeo BWY. Consejo:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 36

Retire la pata amortiguadora.
Paso 37

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

AUTODOC recomienda:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 38

Comprima el resorte.

Paso 39

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 40

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 18. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 41

Quite la cazoleta, el guardapolvos y el tope del amortiguador. Utilice un destornillador plano.

Sustitución: copelas del amortiguador - Ford Mondeo BWY. Consejo:
Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 42

Instale la nueva montura, fuelle y tope del amortiguador. Utilice un destornillador plano. Use Vaso HEX No. H6.
Paso 43

Apriete la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 18. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 58 Nm.

Sustitución: copelas del amortiguador - Ford Mondeo BWY. Los profesionales recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 44

Abra el resorte.

Paso 45

Retire el puntal amortiguador que está montado.
Paso 46

Instale la pata amortiguadora en el arco de la rueda.
Paso 47

Atornillen la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Ford Mondeo BWY
Paso 48

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 49

Instale la tapa de protección de la cazoleta del amortizador.
Paso 50

Retire el protector de aletas del guardabarros.
Paso 51

Cierre la capota.

Paso 52

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 53

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 54

Instale el árbol propulsor en el cubo de rueda.
Paso 55

Conecte el soporte esférico al muñón de dirección.
Paso 56

Trate el perno de sujeción. Use el aerosol WD-40.
Paso 57

Instale el perno de sujeción. Utilice un martillo.

Paso 58

Apriete la fijación del soporte esférico. Utilice Torx T55. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 83 Nm.
Paso 59

Instale el disco de freno.
Paso 60

Limpie los asientos de montaje de la pinza de freno y su soporte. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 61

Instale la pinza del freno junto con su soporte.
Paso 62

Instale los pernos de sujeción (2 piezas).

Paso 63

Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 75 Nm.
Paso 64

En la pata fije el latiguillo del sistema de freno.
Paso 65

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 66

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 67

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.

Paso 68

Instale la barra del estabilizador de estabilidad transversal.

Paso 69

Instale el soporte en el strut.
Paso 70

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 17. Use Vaso HEX No. H5. Utilice una llave dinamométrica. Apriételo a un par de 48 Nm.
Paso 71

Conecte el conector del sensor ABS.

Paso 72

Instale la tuerca de sujeción.
Paso 73

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 32. Utilice una llave dinamométrica. Apriételo a un par de 290 Nm.
Paso 74

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 75

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - Ford Mondeo BWY. Después de haber aplicado el spray, espere unos minutos.
Paso 76

Instale la rueda.

Sustitución: copelas del amortiguador - Ford Mondeo BWY. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 77

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 78

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 79

Retire los gatos y las cuñas.
