¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
SEAT Ateca (KH7, KHP) 1.0 TSI, SEAT Ateca (KH7, KHP) 1.4 TSI, SEAT Ateca (KH7, KHP) 1.4 TSI 4Drive, SEAT Ateca (KH7, KHP) 1.6 TDI, SEAT Ateca (KH7, KHP) 2.0 TDI, SEAT Ateca (KH7, KHP) 2.0 TDI 4Drive, SEAT Ateca (KH7, KHP) 2.0 TDI 4Drive, SEAT Ateca (KH7, KHP) 2.0 TDI, SEAT Ateca (KH7, KHP) 2.0 TDI, SEAT Ateca (KH7, KHP) 2.0 TSI 4Drive … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo

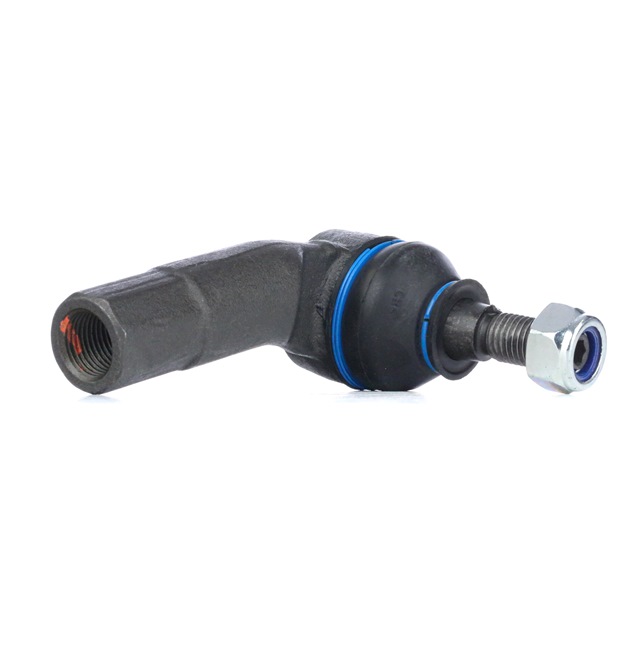

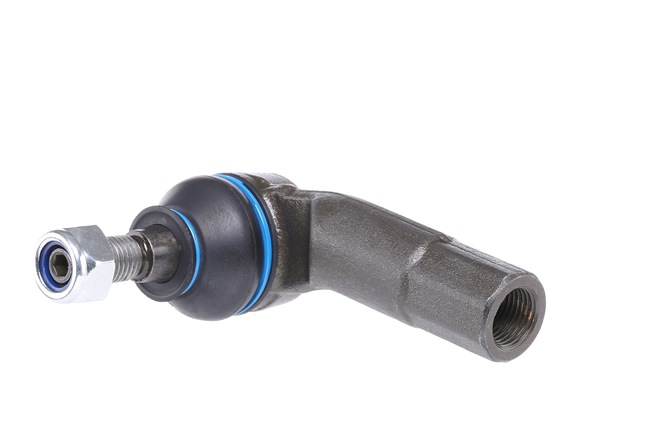

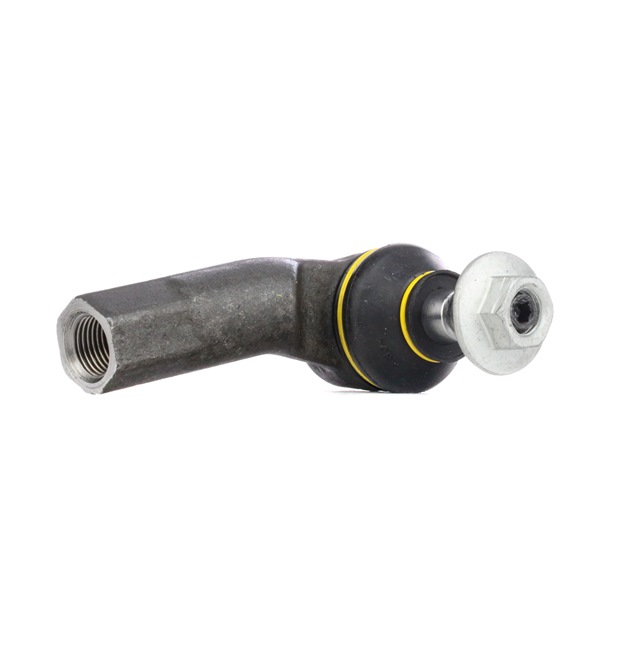

Productos alternativos

Rótula de dirección

Sustitución: rótula de dirección - SEAT ATECA (KH7). Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 23

                      Llave Combinada n.º 24

                      Llave de vaso n° 18

                      Llave de vaso n° 19

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Calibrador Vernier

                      Extractor de rótulas

                      Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - SEAT ATECA (KH7). AUTODOC recomienda:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: rótula de dirección - SEAT ATECA (KH7). Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

Sustitución: rótula de dirección - SEAT ATECA (KH7). Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 8

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 9

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 23. Usa una llave mixta del n.º 24.
Paso 10

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 11

Destornille la rótula de la barra de dirección.
Paso 12

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - SEAT ATECA (KH7). Los expertos de AUTODOC recomiendan:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 14

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 15

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 16

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 24 (2 piezas). Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 17

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 18

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 19

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 20

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 21

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: rótula de dirección - SEAT ATECA (KH7). Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 22

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. SEAT ATECA (KH7)
Paso 23

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 24

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - SEAT ATECA (KH7). Los profesionales recomiendan:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 25

Retire los gatos y las cuñas.
