Cómo cambiar la rótula de barra de dirección de un coche [VÍDEO TUTORIAL DE AUTODOC]

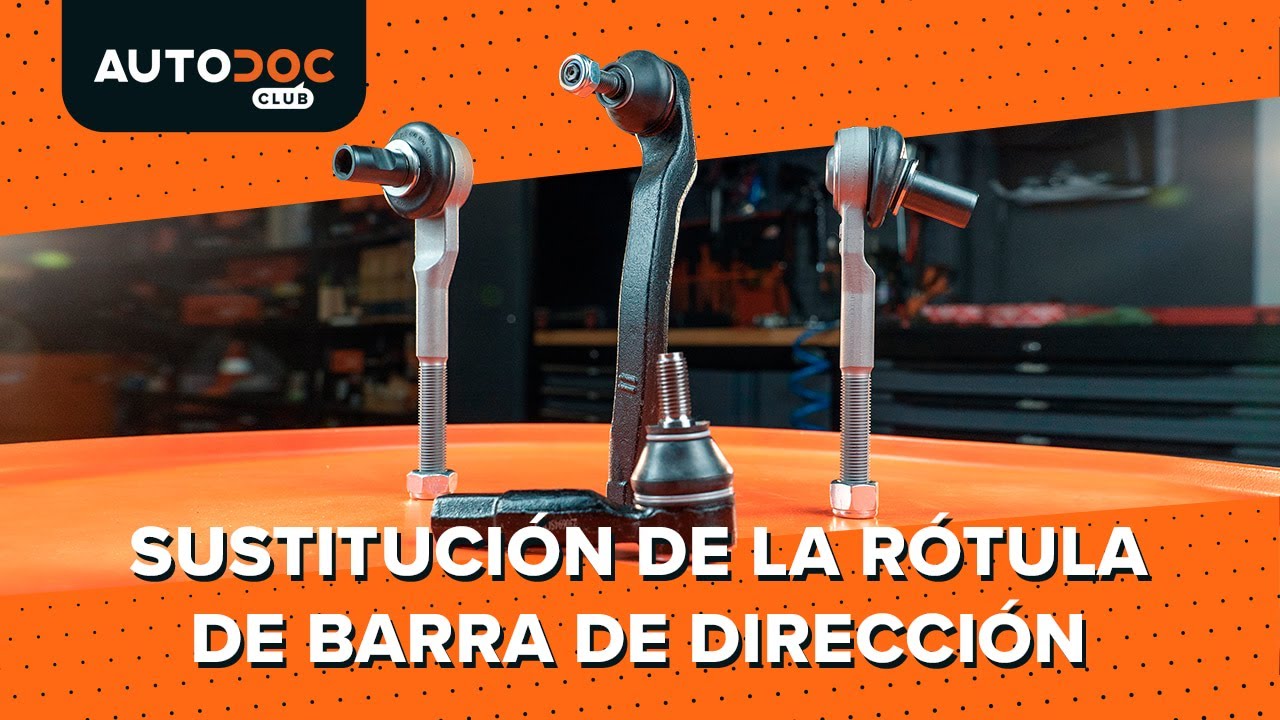

Cómo cambiar: rótula de dirección en un coche

Es posible que necesite lo siguiente:

                      una nueva rótula de la barra de dirección

                      un juego de herramientas adecuadas

                      un limpiador universal en spray y un cepillo de alambre

                      aerosol WD-40

                      una herramienta de medición

                      extractor de rótulas

                      llave dinamométrica

Comprar herramientas

¡Por favor, tenga esto en cuenta!

Las rótulas de la barra de dirección son componentes pivotantes que forman parte del sistema de dirección
Se encargan de transmitir la fuerza a las manguetas de dirección para hacer girar las ruedas
Por lo general, los componentes de la parte izquierda y derecha son imágenes especulares entre sí en cuanto a diseño y deben ser montados en el lado correcto
No son intercambiables

1.

Levante el coche por medio de un elevador de coches o un gato

¡Importante!
Si se utiliza un gato, también es necesario emplear caballetes para gato
2.

Gire el volante hasta el tope para poder acceder a la rótula de la barra de dirección
3.

Limpie las sujeciones que conectan la rótula de la barra de dirección con la mangueta de dirección y la barra de dirección

La rótula de la barra de dirección está asegurada adicionalmente en la barra de dirección
mediante un tornillo tensoro una tuerca de bloqueo que impide que la pieza se afloje por sí misma
4.

Retire la rótula de la mangueta de dirección. Use un extractor de rótulas
5.

La conexión entre la rótula de la barra de dirección y la barra de dirección es ajustable

¡Precaución!
La medida en la que la rótula de la barra de dirección esté enroscada sobre la parte roscada afecta al ángulo de inclinación de la rueda
6.

Mida la distancia que hay desde el comienzo de la parte roscada de la barra de dirección hasta la rótula de la barra de dirección
7.

Mantenga este valor cuando realice la instalación de una nueva rótula de la barra de dirección
8.

Afloje la sujeción adicional y desenrosque la rótula de la barra de dirección de la barra de dirección

Los expertos de AUTODOC recomiendan:
También puede hacer una marca en la barra de dirección para así facilitar la instalación de una nueva rótula de la barra de dirección
9.

Limpie los asientos de montaje de la rótula de la barra de dirección empleando un agente anticorrosivo
10.

Proceda a instalar una nueva rótula de la barra de dirección
11.

Mantenga la longitud requerida en la barra de dirección
12.

Después de efectuar la instalación, compruebe que la longitud de la parte roscada es la misma que antes

¡Importante!
Ajústela girando la barra de dirección el número de rotaciones necesario
13.

Asegure la rótula de la barra de dirección
14.

Trate las sujeciones con un agente anticorrosivo

¡Por favor, tenga esto en cuenta!
Al medir, no utilice la longitud de la tuerca de bloqueo como referenciaEs posible que la longitud de una tuerca de bloqueo nueva sea diferente a la de la antigua
15.

Si el perno de bola es cónico, coloque la herramienta de extracción debajo del guardapolvo para poder retirar la rótula de la barra de dirección
16.

Si el perno de bola tiene una arandela de empuje, coloque el extractor de tal modo que la fuerza sea aplicada entre la mangueta de dirección y el perno de bola
17.

Desenrosque la rótula de la barra de dirección mientras sostiene la barra de dirección
18.

Asegúrese de que su asiento de montaje esté libre de corrosión y suciedad
19.

Verifique que la superficie de montaje de la rueda esté limpia y lisa
20.

Límpiela y trátela con un agente anticorrosivo

¡Importante!
Proceda a alinear las ruedasSe recomienda comprobar el estado de las barras de dirección y sustituirlas, si fuera necesario
