¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
SKODA Fabia I Combi (6Y5) 1.4 TDI, SKODA Fabia I Combi (6Y5) 1.4 TDI, SKODA Fabia I Combi (6Y5) 1.0, SKODA Fabia I Combi (6Y5) 1.4 TDI, SKODA Fabia I Combi (6Y5) 1.4, SKODA Fabia I Combi (6Y5) 1.9 SDI, SKODA Fabia I Combi (6Y5) 1.4, SKODA Fabia I Combi (6Y5) 1.4 16V, SKODA Fabia I Combi (6Y5) 1.4 16V, SKODA Fabia I Combi (6Y5) 1.4 16V, SKODA Fabia I Combi (6Y5) 1.9 TDI, SKODA Fabia I Combi (6Y5) 2.0, SKODA Fabia I Combi (6Y5) 1.2 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

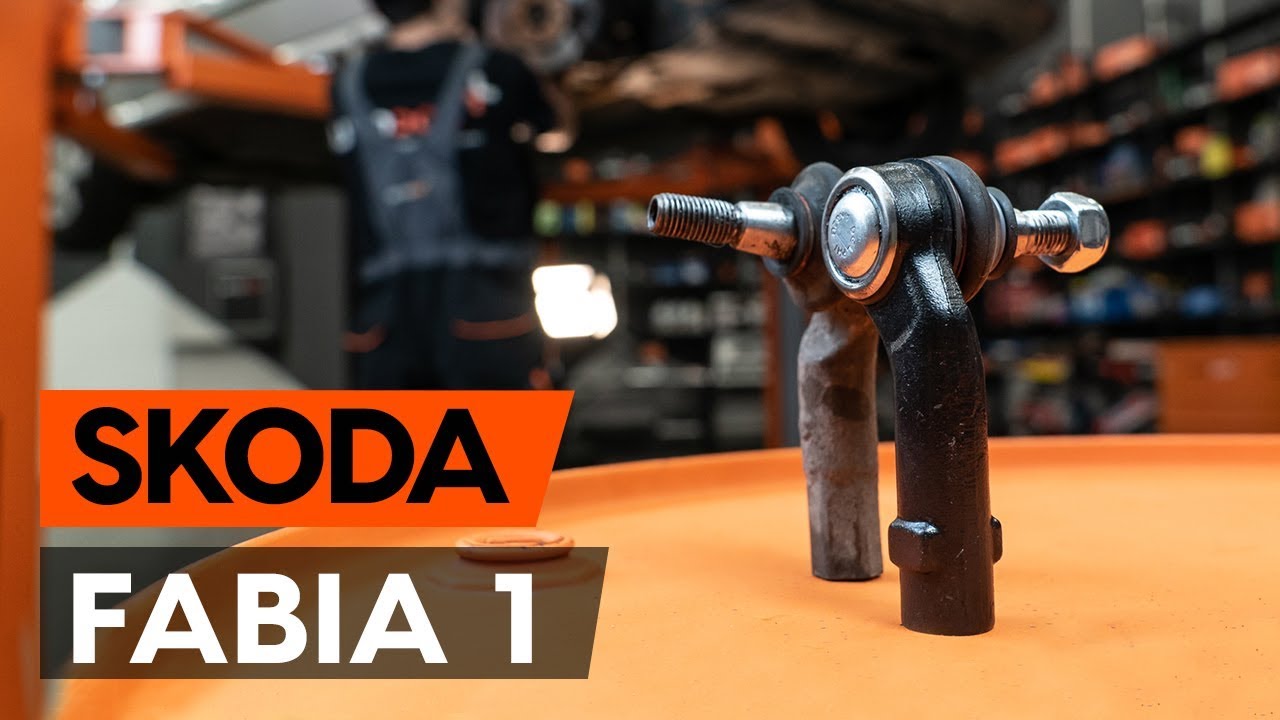

Cómo cambiar los rótula de dirección SKODA FABIA 1 (6Y5) [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Rótula de Dirección para Fabia I Combi (6Y5) y otros modelos SKODA

Rótula barra de acoplamiento

Barra de acoplamiento

Juego de montaje, cabeza barra de acoplamiento

        Rótula barra de acoplamiento para SKODA Fabia I Combi (6Y5) 1.4 TDI Gasóleo (80 cv)

        Rótula barra de acoplamiento para SKODA Fabia I Combi (6Y5) 2.0 Gasolina (116 cv)

        Rótula barra de acoplamiento para SKODA Fabia I Combi (6Y5) 1.4 Gasolina (68 cv)

        Rótula barra de acoplamiento para SKODA Fabia I Combi (6Y5) 1.4 16V Gasolina (80 cv)

        Rótula barra de acoplamiento para SKODA Fabia I Combi (6Y5) 1.4 Gasolina (60 cv)

        Rótula barra de acoplamiento para SKODA Fabia I Combi (6Y5) 1.9 SDI Gasóleo (64 cv)

        Rótula barra de acoplamiento para SKODA Fabia I Combi (6Y5) 1.0 Gasolina (50 cv)

        Rótula barra de acoplamiento para SKODA Fabia I Combi (6Y5) 1.2 Gasolina (64 cv)

        Rótula barra de acoplamiento para SKODA Fabia I Combi (6Y5) 1.4 16V Gasolina (75 cv)

Sustitución: rótula de dirección - Skoda Fabia 6Y5. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Grasa de cobre

                        Llave Combinada n.º 19

                        Llave Combinada n.º 22

                        Llave de vaso n° 19

                        Llave de impacto para llantas n.º 17

                        Llave dinamométrica

                        Extractor de rótulas

                        Calibrador Vernier

                        Mazo de goma

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Skoda Fabia 6Y5. Los expertos de AUTODOC recomiendan:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: rótula de dirección - Skoda Fabia 6Y5. Utilice el siguiente procedimiento:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Skoda Fabia 6Y5
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre.Use el aerosol WD-40.
Paso 7

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas.Utilice un calibrador Vernier.
Paso 8

Debilite la contratuerca de fijación de la rótula a la barra de dirección.Usa una llave mixta del n.º 19.Usa una llave mixta del n.º 22.
Paso 9

Destornille la tuerca de fijación de la rótula al muñón de dirección.Usa una llave mixta del n.º 19.
Paso 10

Desconecte la rótula de dirección del muñón de dirección.Use un extractor de rótulas.Utilice un mazo de goma.
Paso 11

Destornille la rótula de la barra de dirección.Usa una llave mixta del n.º 19.
Paso 12

Trate la parte roscada de la barra de acoplamiento de dirección. Use grasa de cobre.
Paso 13

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - Skoda Fabia 6Y5. Los expertos de AUTODOC recomiendan:

Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 14

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 15

Atornille la contratuerca del extremo de la barra de acoplamiento de dirección. Usa una llave mixta del n.º 19.Usa una llave mixta del n.º 22.
Paso 16

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 19.Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.+90°

AUTODOC recomienda:

¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 17

Apriete la contratuerca de la rótula.Usa una llave mixta del n.º 19.Usa una llave mixta del n.º 22.Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.
Paso 18

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 19

Limpie el asiento de montaje de la llanta de la rueda.Use un cepillo de alambre.

Paso 20

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Use grasa de cobre.
Paso 21

Instale la rueda.

Sustitución: rótula de dirección - Skoda Fabia 6Y5. Consejo de AUTODOC:

Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 22

Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 23

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - Skoda Fabia 6Y5. Los profesionales recomiendan:

Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 24

Retire los gatos y las cuñas.
Paso 25

Retire el protector de aletas del guardabarros.
Paso 26

Cierre la capota.
