¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
SKODA Fabia I Combi (6Y5) 1.4, SKODA Fabia I Combi (6Y5) 1.9 SDI, SKODA Fabia I Combi (6Y5) 1.4 16V, SKODA Fabia I Combi (6Y5) 1.4 16V, SKODA Fabia I Combi (6Y5) 1.9 TDI, SKODA Fabia I Combi (6Y5) 2.0, SKODA Fabia I Combi (6Y5) 1.4, SKODA Fabia I Combi (6Y5) 1.2, SKODA Fabia I Combi (6Y5) 1.4 TDI, SKODA Fabia I Combi (6Y5) 1.4 TDI, SKODA Fabia I Combi (6Y5) 1.4 TDI, SKODA Fabia I Combi (6Y5) 1.4 16V … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

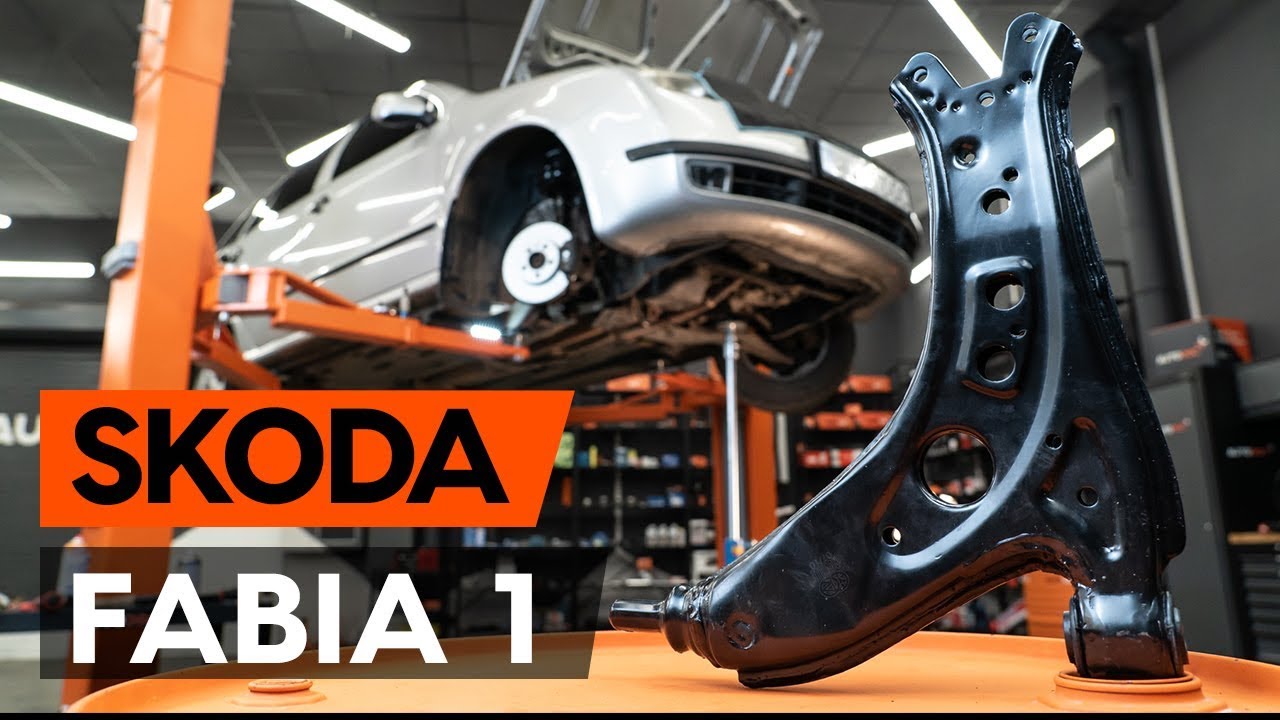

Cómo cambiar los brazo de suspensión delantera / brazo oscilante delantera en SKODA FABIA 1 (6Y5)

Cómo cambiar: brazo inferior de la parte delantera - Skoda Fabia 6Y5 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para Fabia I Combi (6Y5) y otros modelos SKODA

Barra oscilante de suspensión de ruedas

Juego de reparación, brazo de suspensión

Apoyo de brazo oscilante

        Barra oscilante de suspensión de ruedas para SKODA Fabia I Combi (6Y5) 1.4 Gasolina (68 cv)

        Barra oscilante de suspensión de ruedas para SKODA Fabia I Combi (6Y5) 1.9 SDI Gasóleo (64 cv)

        Barra oscilante de suspensión de ruedas para SKODA Fabia I Combi (6Y5) 1.4 16V Gasolina (75 cv)

        Barra oscilante de suspensión de ruedas para SKODA Fabia I Combi (6Y5) 1.4 16V Gasolina (100 cv)

        Barra oscilante de suspensión de ruedas para SKODA Fabia I Combi (6Y5) 1.9 TDI Gasóleo (100 cv)

        Barra oscilante de suspensión de ruedas para SKODA Fabia I Combi (6Y5) 2.0 Gasolina (116 cv)

        Barra oscilante de suspensión de ruedas para SKODA Fabia I Combi (6Y5) 1.4 Gasolina (60 cv)

        Barra oscilante de suspensión de ruedas para SKODA Fabia I Combi (6Y5) 1.2 Gasolina (64 cv)

        Barra oscilante de suspensión de ruedas para SKODA Fabia I Combi (6Y5) 1.4 TDI Gasóleo (75 cv)

Sustitución: brazo inferior de la parte delantera - Skoda Fabia 6Y5. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Grasa de cobre

                        Llave Combinada n.º 18

                        Llave de vaso n° 12

                        Llave de vaso n° 13

                        Llave de vaso n° 18

                        Llave de impacto para llantas n.º 17

                        Llave dinamométrica

                        Destornillador Philips

                        Llave giramachos

                        Punzón

                        Mazo de goma

                        Palanca

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Skoda Fabia 6Y5. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - Skoda Fabia 6Y5. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Skoda Fabia 6Y5
Paso 5

Retire la rueda.
Paso 6

Desatornille las sujeciones del aislante acústico inferior. Use un vaso de impacto del n.º 12. Utilice un destornillador Phillips.
Paso 7

Retire la insonorización inferior.
Paso 8

Desatornille las sujeciones de la rótula (articulación esférica). Use un vaso de impacto del n.º 13. Utilice una llave giramachos.
Paso 9

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.

Sustitución: brazo inferior de la parte delantera - Skoda Fabia 6Y5. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.Use gafas protectoras.Use un respirador.
Paso 10

Destornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18.
Paso 11

Sostenga el motor en el área del cárter de aceite. Utilice un gato de transmisión hidráulica.
Paso 12

Retire el perno de sujeción. Use una palanca. Utilice un mazo de goma.
Paso 13

Descienda el gato de transmisión hidráulica unos 10-15 cm.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Skoda Fabia 6Y5. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 14

Desconecte la bisagra esférica del brazo. Use una palanca.
Paso 15

Retire el brazo. Use una palanca.
Paso 16

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Instale el brazo nuevo. Use una palanca.

Sustitución: brazo inferior de la parte delantera - Skoda Fabia 6Y5. AUTODOC recomienda:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 18

Sostenga el motor en el área del cárter de aceite. Utilice un gato de transmisión hidráulica.
Paso 19

Instale el tornillo de sujeción delantero del brazo.
Paso 20

Atornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18.
Paso 21

Retire el soporte por debajo del motor.

AUTODOC recomienda:
Skoda Fabia 6Y5 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 22

Instale el soporte esférico en la palanca nueva. Use un punzón.
Paso 23

Apriete las sujeciones de la rótula. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 24

Trate las sujeciones de la rótula. Use grasa de cobre.
Paso 25

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 26

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 27

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 28

Quite la cazoleta de por debajo de la palanca.

Sustitución: brazo inferior de la parte delantera - Skoda Fabia 6Y5. Consejo de los expertos de AUTODOC:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 29

Instale el aislamiento acústico inferior.
Paso 30

Atornille las sujeciones del aislante acústico inferior. Use un vaso de impacto del n.º 12. Utilice un destornillador Phillips.
Paso 31

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 32

Instale la rueda.

Sustitución: brazo inferior de la parte delantera - Skoda Fabia 6Y5. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 33

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 34

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 35

Retire los gatos y las cuñas.
