Cómo cambiar: amortiguador telescópico de la parte delantera - Citroen C1 1 PM PN | Guía de sustitución
descargas:
0
Vistas:
35
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
CITROËN C1 (PM_, PN_) 1.4 HDi … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
CITROËN C1 (PM_, PN_) 1.4 HDi … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

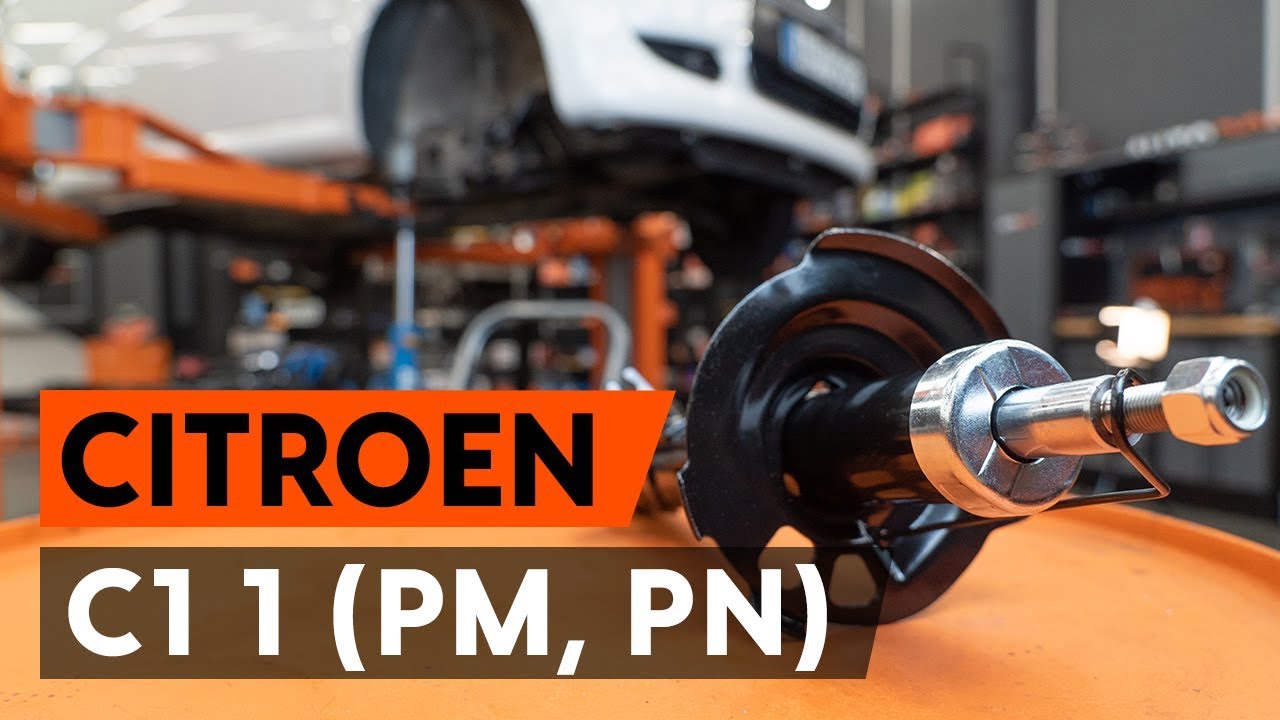

Cómo cambiar los puntal amortiguador delantero en CITROEN C1 (PM, PN) [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Amortiguadores para C1 (PM_, PN_) y otros modelos CITROËN
Productos alternativos
Amortiguador
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa de cobre
Llave Combinada n.º 12
Llave Combinada n.º 17
Llave Combinada n.º 19
Llave de vaso n° 10
Llave de vaso n° 12
Llave de vaso n° 14
Llave de vaso n° 17
Llave de vaso n° 30
Broca hexagonal no. H6
Llave de impacto para llantas n.º 17
Llave de trinquete
Llave dinamométrica
Llave giramachos
Martillo
Punzón
Cincel plano
Alicates de punta redonda
Herramienta de extracción de clips
Llave de cadena
Extractor de rótulas
Compresor hidráulico de muelles de amortiguador
Gato de transmisión hidráulica
Cubreguardabarros
Cuñas para ruedas
Sustitución: amortiguador telescópico - Citroen C1 1 PM PN. Los profesionales recomiendan:
- Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
- El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: amortiguador telescópico - Citroen C1 1 PM PN. Utilice el siguiente procedimiento:
- Paso 1
Abra la capota. - Paso 2
Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil. - Paso 3
Retire las cubiertas de las tuercas del brazo del limpiaparabrisas. Utilice una herramienta de extracción de clips. - Paso 4
Desenrosque las fijaciones de los brazos del limpiaparabrisas. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete. - Paso 5
Retire los clips del panel del limpiaparabrisas. Use el aerosol WD-40. - Paso 6
Retire los brazos del limpiaparabrisas. - Paso 7
Instale los clips del panel del limpiaparabrisas. Utilice una herramienta de extracción de clips. - Paso 8
Retire las cubiertas del brazo del limpiaparabrisas. - Paso 9
Separe la manguera de la boquilla del limpiaparabrisas. - Paso 10
Desenrosque las sujeciones del panel del varillaje del limpiaparabrisas. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete. - Paso 11
Desconecte el conector del limpiaparabrisas. - Paso 12
Retire el panel que está ensamblado con el varillaje del limpiaparabrisas. - Paso 13
Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 14
Afloje la sujeción superior del soporte del amortiguador. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. - Paso 15
Asegure las ruedas con cuñas. - Paso 16
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17. - Paso 17
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 18
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Citroen C1 1 PM PN - Paso 19
Retire la rueda. - Paso 20
Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 21
Afloje la sujeción del eje de transmisión. Utilice un cincel de metal plano. Utilice un martillo. - Paso 22
Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 30. Utilice una llave giramachos. - Paso 23
Retire la tuerca de sujeción. Use un vaso de impacto del n.º 30. - Paso 24
Tratar las acanaladuras de la junta homocinética del eje de transmisión. Use el aerosol WD-40. - Paso 25
Desconecte el cableado del captador ABS. - Paso 26
Limpie la sujeción del soporte que conecta el latiguillo de freno al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 27
Destornille la fijación del soporte del latiguillo de freno de la pata amortiguadora. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete. - Paso 28
Retire el pasador de sujeción. Use alicates de punta redondeada. - Paso 29
Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.Sustitución: amortiguador telescópico - Citroen C1 1 PM PN. AUTODOC recomienda:Después de aplicar el aerosol, espere unos minutos. - Paso 30
Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 19. - Paso 31
Desconecte el brazo inferior del muñón de dirección. Use un extractor de rótulas. - Paso 32
Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 33
Desenrosque la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 12. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete. - Paso 34
Desconecte el brazo inferior del muñón de dirección. - Paso 35
Quite el árbol de impulsión. Use un punzón. Utilice un martillo.Sustitución: amortiguador telescópico - Citroen C1 1 PM PN. Consejo de los expertos de AUTODOC:Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato). - Paso 36
Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 37
Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. - Paso 38
Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica. - Paso 39
Retire el perno de sujeción. - Paso 40
Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo. - Paso 41
Desconecte el muñón de dirección de la pata amortiguadora. - Paso 42
Destornille la fijación superior de la cazoleta de la pata amortiguadora.Sustitución: amortiguador telescópico - Citroen C1 1 PM PN. Consejo:Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción. - Paso 43
Retire la pata amortiguadora. - Paso 44
Instale la pata amortiguadora en el mecanismo para apretar los resortes.Sustitución: amortiguador telescópico - Citroen C1 1 PM PN. Los expertos de AUTODOC recomiendan:Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete. - Paso 45
Comprima el resorte. - Paso 46
Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 47
Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. - Paso 48
Quite la cazoleta, el guardapolvos y el tope del amortiguador.AUTODOC recomienda:Sustitución: amortiguador telescópico - Citroen C1 1 PM PN. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario. - Paso 49
Suelte el resorte helicoidal. - Paso 50
Quite el resorte. - Paso 51
Retire el amortiguador viejo del compresor de muelles hidráulico.Sustitución: amortiguador telescópico - Citroen C1 1 PM PN. Los expertos de AUTODOC recomiendan:Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces. - Paso 52
Instale el nuevo amortiguador en el compresor de muelles hidráulico. - Paso 53
Instale el resorte en el amortiguador. - Paso 54
Comprima el resorte. - Paso 55
Instale el soporte, el fuelle y el tope en el amortiguador. - Paso 56
Apriete la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 17. Utilice una llave de cadena. Utilice una llave dinamométrica. Apriételo a un par de 33 Nm.Sustitución: amortiguador telescópico - Citroen C1 1 PM PN. Consejo:Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación. - Paso 57
Trate la varilla del amortiguador. Use grasa de cobre. - Paso 58
Abra el resorte. - Paso 59
Retire el puntal amortiguador que está montado.
