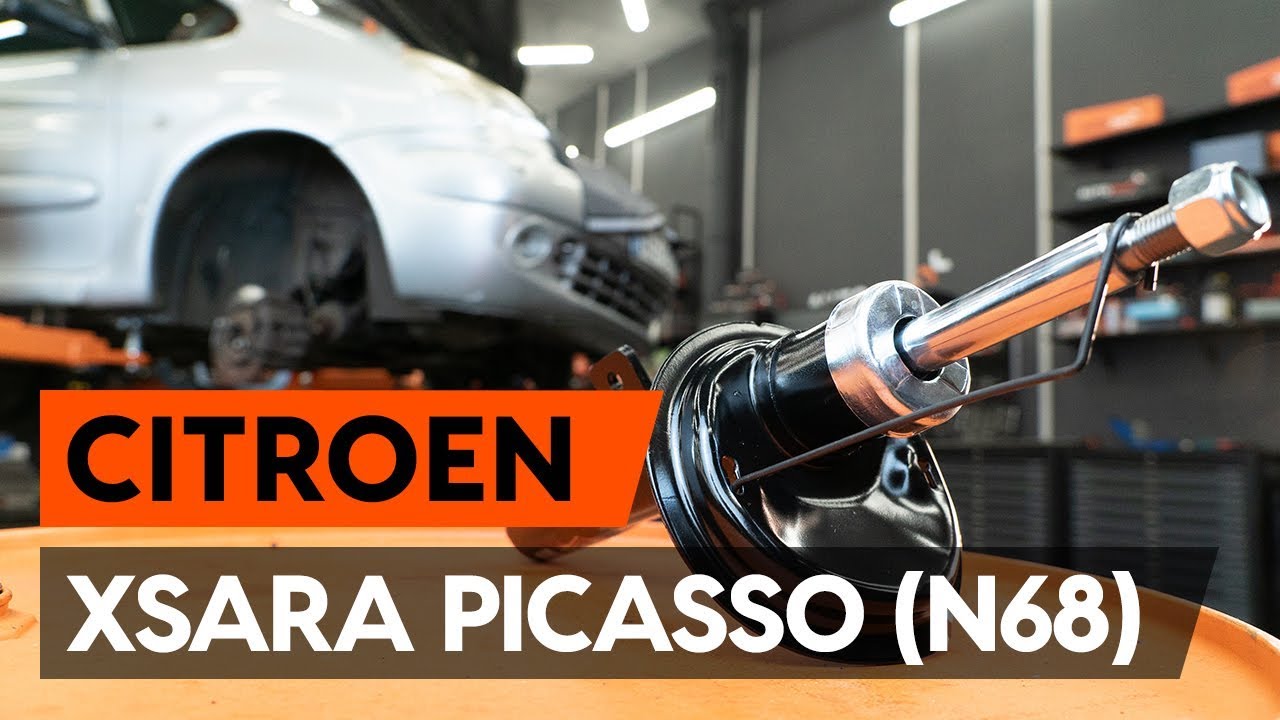

Cómo cambiar: amortiguador telescópico de la parte delantera - Citroen Xsara Picasso | Guía de sustitución

descargas: 33

Vistas: 652

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.6 Chrono, CITROËN XSARA PICASSO (N68) 1.6 16V … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar el puntal del amortiguador delantero en CITROEN XSARA PICASSO (N68) [AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Citroen Xsara Picasso | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - Citroen Xsara Picasso. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 17

                      Llave Combinada n.º 22

                      Llave de vaso n° 14

                      Llave de vaso n° 16

                      Llave de vaso n° 17

                      Llave de vaso n° 22

                      Llave de vaso n° 32

                      Broca hexagonal No. H7

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Llave dinamométrica

                      Herramienta de extracción de clips

                      Martillo

                      Llave giramachos

                      Punzón

                      Cincel plano

                      Palanca

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Citroen Xsara Picasso. AUTODOC recomienda:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: amortiguador telescópico - Citroen Xsara Picasso. Realice los siguientes pasos:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire las cubiertas de las tuercas del brazo del limpiaparabrisas. Utilice una herramienta de extracción de clips.
Paso 4

Desenrosque las fijaciones de los brazos del limpiaparabrisas. Use un vaso de impacto del n.º 14.
Paso 5

Retire los brazos del limpiaparabrisas.
Paso 6

Separe los soportes de la parte superior de la carcasa del microfiltro.
Paso 7

Eleve y retire la rejilla del capó.
Paso 8

Limpie las fijaciones del soporte de montaje superior del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete.
Paso 10

Asegure las ruedas con cuñas.
Paso 11

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 12

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 13

Desatornille los pernos de la rueda.

Sustitución: amortiguador telescópico - Citroen Xsara Picasso. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 14

Retire la rueda.
Paso 15

Quite el pasador de chaveta de la tuerca del eje. Use una palanca.
Paso 16

Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 32. Utilice una llave giramachos.
Paso 18

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17.
Paso 20

Retire el enlace estabilizador de estabilidad transversal.

Paso 21

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 22

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 16. Utilice una llave giramachos.
Paso 23

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 24

Destornille la fijación del soporte esférico del muñón de dirección. Use un vaso de impacto del n.º 17. Usa una llave mixta del n.º 17. Utilice una llave giramachos.
Paso 25

Retire el perno de sujeción. Use un punzón. Utilice un martillo.
Paso 26

Desconecte el soporte esférico del muñón de dirección. Use una palanca.
Paso 27

Quite el árbol de impulsión. Use un punzón. Utilice un martillo.
Paso 28

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 29

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 30

Retire el perno de sujeción. Utilice un cincel de metal plano. Utilice un martillo.
Paso 31

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 32

Descienda el gato de transmisión hidráulica unos 10-15 cm.

AUTODOC recomienda:
Citroen Xsara Picasso - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 33

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 34

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 14.

Sustitución: amortiguador telescópico - Citroen Xsara Picasso. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 35

Retire la pata amortiguadora.
Paso 36

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Citroen Xsara Picasso. Consejo de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 37

Comprima el resorte.
Paso 38

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 22. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 39

Quite el apoyo superior de la pata.
Paso 40

Suelte el resorte helicoidal.
Paso 41

Quite el resorte.
Paso 42

Quite el guardapolvo y el tope del amortiguador.
Paso 43

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Citroen Xsara Picasso. Consejo:
Atentamente examine la cazoleta, el guardapolvo, el tope del amortiguador. En caso necesario, sustitúyalos.Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 44

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 45

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 46

Instale el resorte en el amortiguador.
Paso 47

Comprima el resorte.

Paso 48

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 49

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 22. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 49 Nm.

Sustitución: amortiguador telescópico - Citroen Xsara Picasso. Los expertos de AUTODOC recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 50

Abra el resorte.
Paso 51

Retire el puntal amortiguador que está montado.
Paso 52

Instale la pata amortiguadora en el arco de la rueda.
Paso 53

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Citroen Xsara Picasso
Paso 54

Fije la pata amortiguadora en el muñón de dirección.
Paso 55

Instale el perno de sujeción. Utilice un martillo.
Paso 56

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 16.
Paso 57

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 58

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Citroen Xsara Picasso. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 59

Instale el árbol de impulsión.
Paso 60

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 61

Conecte el soporte esférico al muñón de dirección.
Paso 62

Instale el perno de sujeción. Utilice un martillo.
Paso 63

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 17. Usa una llave mixta del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 44 Nm.
Paso 64

Instale la barra del estabilizador de estabilidad transversal.
Paso 65

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 66

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 32. Utilice una llave dinamométrica. Apriételo a un par de 245 Nm.
Paso 67

Instale el pasador de chaveta de la tuerca del eje. Use una palanca.
Paso 68

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 45 Nm.
Paso 69

Trate las sujeciones del amortiguador. Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 70

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 71

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: amortiguador telescópico - Citroen Xsara Picasso. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 72

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Citroen Xsara Picasso
Paso 73

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 74

Baje el automóvil.
Paso 75

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 25 Nm.
Paso 76

Instale y asegure la rejilla del capó.
Paso 77

Conecte los soportes de la parte superior de la carcasa del microfiltro.
Paso 78

Instale los brazos del limpiaparabrisas.
Paso 79

Apriete las fijaciones de los brazos del limpiaparabrisas. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 19 Nm.

Sustitución: amortiguador telescópico - Citroen Xsara Picasso. Consejo de los expertos de AUTODOC:
Asegúrese de no mezclar los brazos de los limpiaparabrisas de los lados del conductor y del pasajero.
Paso 80

Instale las cubiertas de las tuercas de los brazos del limpiaparabrisas.
Paso 81

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 82

Retire el protector de aletas del guardabarros.
Paso 83

Cierre la capota.
Paso 84

Retire los gatos y las cuñas.
