¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VOLVO V50 (545) D4, VOLVO V50 (545) D3, VOLVO V50 (545) 2.4, VOLVO V50 (545) 2.4, VOLVO V50 (545) T5, VOLVO V50 (545) 2.0 D, VOLVO V50 (545) 1.8, VOLVO V50 (545) 1.6, VOLVO V50 (545) 1.6 D, VOLVO V50 (545) 2.0, VOLVO V50 (545) D5, VOLVO V50 (545) T5, VOLVO V50 (545) 1.8 FlexFuel, VOLVO V50 (545) 2.4 Tdi, VOLVO V50 (545) D2, VOLVO V50 (545) 2.0 FlexFuel, VOLVO V50 (545) 2.0 CDI, VOLVO V50 (545) 2.0 D4 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

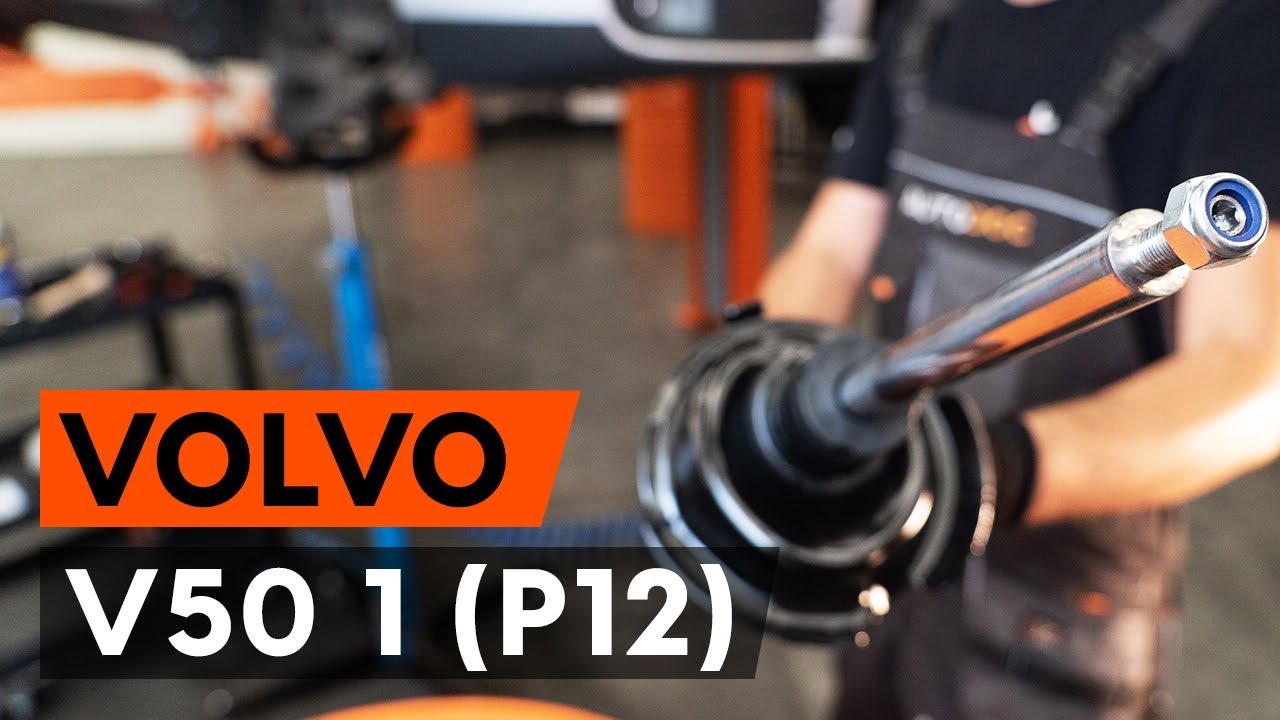

Cómo cambiar los puntal amortiguador delantero en VOLVO V50 1 (P12) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Volvo V50 MW | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para V50 (545) y otros modelos VOLVO

Productos alternativos

Amortiguador

SKSA-0133096 STARK Amortiguador

25,82 EUR

Tienda

SKSA-0130082 STARK Amortiguador

38,09 EUR

Tienda

SKSA-0130245 STARK Amortiguador

48,63 EUR

Tienda

SKSA-0132693 STARK Amortiguador

52,00 EUR

Tienda

SKSA-0130040 STARK Amortiguador

55,37 EUR

Tienda

SKSA-0130858 STARK Amortiguador

63,86 EUR

Tienda

313 665 SACHS Amortiguador

64,27 EUR

Tienda

334842 KYB Amortiguador

70,31 EUR

Tienda

178926 QUINTON HAZELL Amortiguador

70,64 EUR

Tienda

22-112880 BILSTEIN Amortiguador

72,56 EUR

Tienda

Sustitución: amortiguador telescópico - Volvo V50 MW. Herramientas usted que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Grasa de cobre

                      Llave Combinada n.º 15

                      Llave Combinada n.º 18

                      Llave Combinada n.º 21

                      Vaso de impacto №13

                      Vaso de impacto №15

                      Vaso de impacto №18

                      Vaso de impacto №21

                      Broca hexagonal no. H5

                      Broca hexagonal no. H6

                      Llave de impacto para llantas n.º 19

                      Vaso para amortiguador

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Extractor de rótulas

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Volvo V50 MW. Consejo de AUTODOC:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: amortiguador telescópico - Volvo V50 MW. Realice los siguientes pasos:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.
Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 7

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 13. Utilice una llave giramachos.
Paso 8

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 9

Desatornille los pernos de la rueda.

Sustitución: amortiguador telescópico - Volvo V50 MW. Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 10

Retire la rueda.
Paso 11

Retire el perno de sujeción.
Paso 12

Desconecte la fijación del cable del captador ABS.
Paso 13

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 15. Use Vaso HEX No. H5. Utilice una llave de trinquete.
Paso 15

Retire el enlace estabilizador de estabilidad transversal.
Paso 16

Separe el latiguillo de freno del puntal amortiguador.
Paso 17

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 18

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 15. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 19

Limpie los sujetadores que unen la rótula de suspensión a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 21.
Paso 21

Desconecte el soporte esférico del muñón de dirección. Use un extractor de rótulas.
Paso 22

Desconecte el brazo inferior del muñón de dirección.
Paso 23

Quite el árbol de impulsión.
Paso 24

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 25

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 26

Retire el perno de sujeción.
Paso 27

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 28

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

Sustitución: amortiguador telescópico - Volvo V50 MW. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 29

Retire la pata amortiguadora.
Paso 30

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Volvo V50 MW. AUTODOC recomienda:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 31

Comprima el resorte.
Paso 32

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 18. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 33

Quite el soporte superior de la pata amortiguadora en el montaje con el cojinete de empuje.
Paso 34

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Volvo V50 MW. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 35

Suelte el resorte helicoidal.
Paso 36

Quite el resorte.
Paso 37

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Volvo V50 MW. Los expertos de AUTODOC recomiendan:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 38

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 39

Instale el resorte en el amortiguador.
Paso 40

Comprima el resorte.
Paso 41

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 42

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 43

Apriete la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.

Sustitución: amortiguador telescópico - Volvo V50 MW. Consejo:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 44

Abra el resorte.
Paso 45

Retire el puntal amortiguador que está montado.
Paso 46

Instale la pata amortiguadora en el arco de la rueda.
Paso 47

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Volvo V50 MW
Paso 48

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 49

Fije la pata amortiguadora en el muñón de dirección.
Paso 50

Instale el perno de sujeción. Use un vaso de impacto del n.º 15.
Paso 51

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Volvo V50 MW. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 52

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 53

Instale el árbol de impulsión.
Paso 54

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 55

Conecte el soporte esférico al muñón de dirección. Conecte la palanca inferior al muñón de dirección.
Paso 56

Apriete la fijación del soporte esférico. Usa una llave mixta del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.
Paso 57

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete. Utilice una llave giramachos.

Paso 58

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 59

En la pata fije el latiguillo del sistema de freno.
Paso 60

Instale la barra del estabilizador de estabilidad transversal.
Paso 61

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 15. Use Vaso HEX No. H5. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 62

Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 63

Instale y apriete el perno del eje de transmisión. Use un vaso de impacto del n.º 13.
Paso 64

Trate las sujeciones del amortiguador. Use grasa de cobre.

Paso 65

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 66

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: amortiguador telescópico - Volvo V50 MW. Consejo de los expertos de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 67

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Volvo V50 MW
Paso 68

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 69

Baje el automóvil.
Paso 70

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 71

Trate las sujeciones del amortiguador. Trate la varilla del amortiguador. Use grasa de cobre.
Paso 72

Apriete el perno que conecta el eje de transmissión al cubo de la rueda. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 73

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 74

Retire el protector de aletas del guardabarros.
Paso 75

Cierre la capota.
Paso 76

Retire los gatos y las cuñas.
