¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 Allrad, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6 dCi Allrad, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 dCi Allrad, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 Allrad, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 Allrad, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6 LPG, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 Allrad, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los brazo de suspensión traseros en NISSAN QASHQAI (J10, NJ10) [VÍDEO DE AUTODOC]

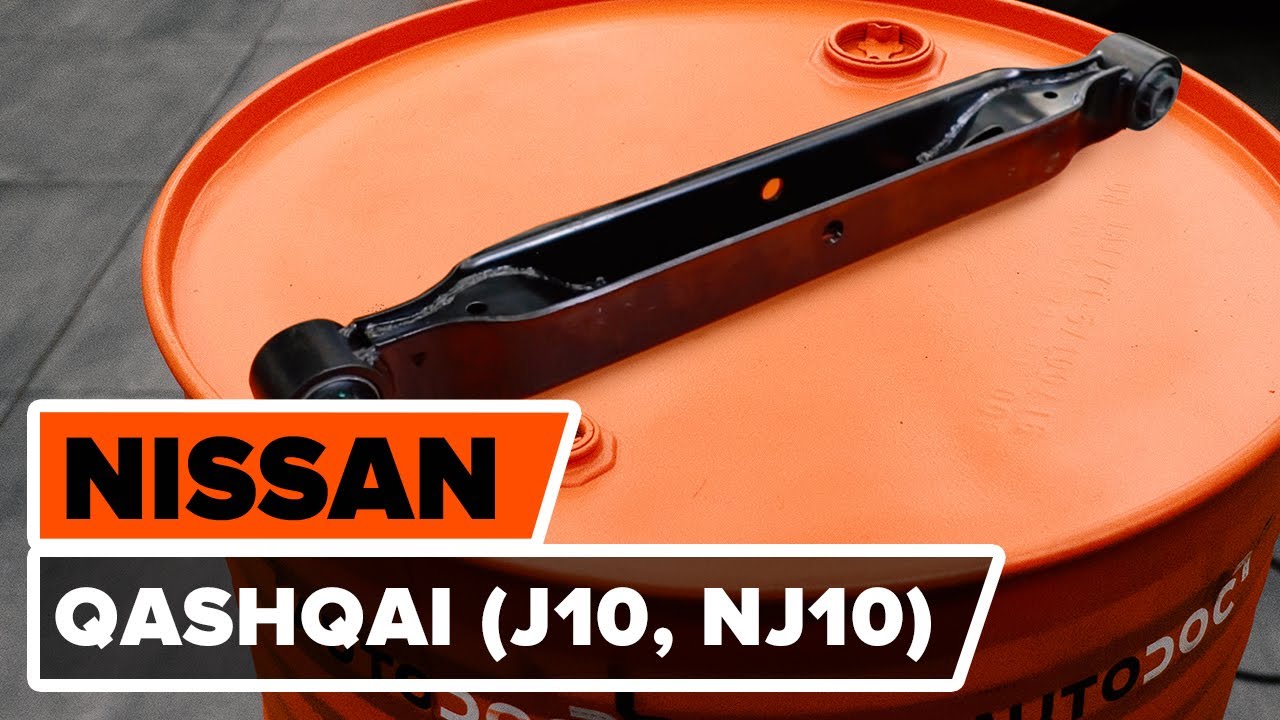

Cómo cambiar: brazo de control inferior de la suspensión trasera - Nissan Qashqai J10 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para Qashqai / Qashqai +2 I (J10, NJ10) y otros modelos NISSAN

Barra oscilante de suspensión de ruedas

Juego de reparación, brazo de suspensión

Travesaños / barras, suspensión ruedas

        Barra oscilante de suspensión de ruedas para NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi Gasóleo (110 cv)

        Barra oscilante de suspensión de ruedas para NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6 Gasolina (117 cv)

        Barra oscilante de suspensión de ruedas para NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 Gasolina (141 cv)

        Barra oscilante de suspensión de ruedas para NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 Allrad Gasolina (141 cv)

        Barra oscilante de suspensión de ruedas para NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6 dCi Allrad Gasóleo (130 cv)

        Barra oscilante de suspensión de ruedas para NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6 dCi Gasóleo (130 cv)

        Barra oscilante de suspensión de ruedas para NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi Gasóleo (106 cv)

        Barra oscilante de suspensión de ruedas para NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 dCi Gasóleo (150 cv)

        Barra oscilante de suspensión de ruedas para NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 dCi Allrad Gasóleo (150 cv)

Sustitución: brazo de control inferior de la suspensión trasera - Nissan Qashqai J10. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 16

                        Llave Combinada n.º 18

                        Llave Combinada n.º 21

                        Llave de vaso n° 18

                        Llave de vaso n° 21

                        Llave de impacto para llantas n.º 21

                        Llave de trinquete

                        Martillo

                        Punzón

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo de control inferior de la suspensión trasera - Nissan Qashqai J10. Consejo de los expertos de AUTODOC:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Por favor, tenga en cuenta: todos los trabajos en el coche - Nissan Qashqai J10 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 3

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: brazo de control inferior de la suspensión trasera - Nissan Qashqai J10. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones del brazo de control. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Haga una marca en el perno de ajuste de la inclinación.
Paso 8

Desenrosque la sujeción que conecta el brazo de control al subchasis trasero. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 9

Desatornille la sujeción que conecta el brazo de control a la mangueta trasera. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 10

Desenrosque la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 11

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 12

Retire el perno de sujeción. Use un punzón. Utilice un martillo.
Paso 13

Retire el perno de sujeción.
Paso 14

Retire el brazo.
Paso 15

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Instale el brazo nuevo.
Paso 17

Instale los pernos de sujeción.
Paso 18

Ajuste la posición del perno de alineación según la marca.
Paso 19

Eleve el gato hidráulico de transmisión en unos 10-15 cm.
Paso 20

Apriete la sujeción que conecta el brazo de suspensión a la mangueta trasera. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 150 Nm.
Paso 21

Apriete la sujeción que conecta el brazo de control con el subchasis trasero. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 118 Nm.
Paso 22

Apriete la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 88 Nm.
Paso 23

Quite la cazoleta de por debajo de la palanca.

Sustitución: brazo de control inferior de la suspensión trasera - Nissan Qashqai J10. Consejo:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 24

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 25

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 26

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: brazo de control inferior de la suspensión trasera - Nissan Qashqai J10. Después de haber aplicado el spray, espere unos minutos.
Paso 27

Instale la rueda.

Sustitución: brazo de control inferior de la suspensión trasera - Nissan Qashqai J10. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 28

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 29

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 112 Nm.
Paso 30

Retire los gatos y las cuñas.
