Cómo cambiar: brazo inferior de la parte delantera - Abarth 595 | Guía de sustitución

descargas: 5

Vistas: 48

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXY11, 312.AXY1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXZ11), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AYB11, 312.AYB1A) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

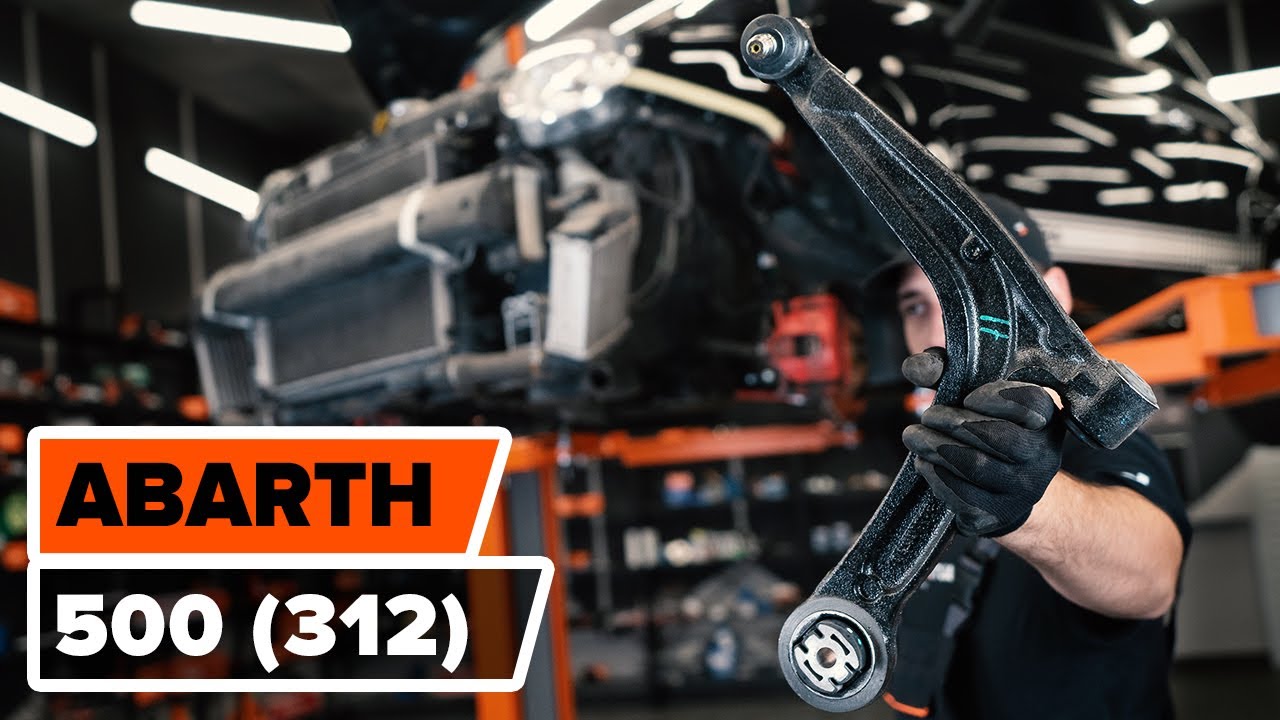

Cómo cambiar los brazo de suspensión delantera en ABARTH 500 (312) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: brazo inferior de la parte delantera - Abarth 595 | Guía de sustitución

Productos alternativos

Barra oscilante de suspensión de ruedas

Sustitución: brazo inferior de la parte delantera - Abarth 595. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Grasa de cobre

                      Llave Combinada n.º 17

                      Llave de vaso n° 7

                      Llave de vaso n° 8

                      Llave de vaso n° 10

                      Llave de vaso n° 16

                      Llave de vaso n° 17

                      Llave de vaso n° 18

                      Punta Torx T30

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Cincel plano

                      Martillo

                      Mazo de goma

                      Destornillador Philips

                      Palanca

                      Cinta de pintor

                      Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Abarth 595. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
La sustitución del brazo inferior de la suspensión independiente de algunos vehículos requiere de la extracción de una parte de la tubería de salida del calentador adicional.
Por favor, tenga en cuenta: todos los trabajos en el coche - Abarth 595 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

Sustitución: brazo inferior de la parte delantera - Abarth 595. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 6

Retire la rueda.
Paso 7

Desatornille y quite el cubre cárter. Use un vaso de impacto del n.º 8. Utilice una llave de trinquete.
Paso 8

Destornille la sujeción inferior de la cubierta de plástico debajo de parachoques. Use un vaso de impacto del n.º 8.
Paso 9

Desatornille las sujeciones del protector de paso de rueda. Retírelo hacia un lado. Utilice una llave de trinquete. Utilice un destornillador Phillips.
Paso 10

Desconecte los conectores de los faros.
Paso 11

Desatornille la sujeción que conecta el parachoques a los guardabarros. Utilice Torx T30. Utilice una llave de trinquete.
Paso 12

Pegue la cinta adhesiva de pintor a los guardabarros del coche para proteger la pintura contra daños provocados durante el desmontaje del parachoques.
Paso 13

Afloje las sujeciones superiores del parachoques. Utilice Torx T30. Utilice una llave de trinquete.
Paso 14

Suelte con cuidado el parachoques de las sujeciones.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Abarth 595. Para evitar causar daños a la pieza al retirarla, no aplique una fuerza excesiva.
Paso 15

Desatornille las sujeciones superiores del parachoques y retírelo.

Sustitución: brazo inferior de la parte delantera - Abarth 595. Consejo:
Para evitar causar daños a los componentes, sujete el parachoques cuando desatornille las sujeciones superiores.
Paso 16

Desatornille la sujeción de la guía de aire del intercooler. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 17

Retire la guía de aire del intercooler.
Paso 18

Desatornille la sujeción del espaciador situado debajo de la barra de refuerzo del parachoques. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 19

Desatornille la sujeción de la barra de refuerzo del parachoques. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 20

Retire la sujeción de la barra de refuerzo del parachoques.
Paso 21

Retire la barra de refuerzo del parachoques.
Paso 22

Desatornille la sujeción superior del intercooler. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 23

Desatornille la abrazadera para tubo del intercooler. Use un vaso de impacto del n.º 7. Utilice una llave de trinquete.
Paso 24

Eleve y suelte el tubo inferior del intercooler. Use una palanca.
Paso 25

Desatornille las sujeciones del larguero del bastidor inferior. Use un vaso de impacto del n.º 16. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 26

Mueva el intercooler hacia un lado y retire el larguero.
Paso 27

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 28

Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 29

Destornille la fijación delantera de la palanca. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 30

Destornille la fijación trasera de la palanca. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 31

Suelte la sujeción que conecta la rótula a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 32

Desconecte el soporte esférico del muñón de dirección. Use una palanca.
Paso 33

Retire el brazo.
Paso 34

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Trate todas las articulaciones del brazo. Use el aerosol WD-40.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Abarth 595. Después de haber aplicado el spray, espere unos minutos.Use gafas protectoras.
Paso 35

Instale el brazo nuevo. Use una palanca.
Paso 36

Instale el tornillo de sujeción delantero del brazo. No lo apriete.
Paso 37

Instale el tornillo de sujeción trasero del brazo. No lo apriete.
Paso 38

Conecte el soporte esférico al muñón de dirección. Si es necesario, utilice un mazo de goma.

Sustitución: brazo inferior de la parte delantera - Abarth 595. Consejo de los expertos de AUTODOC:
No dañe la funda del apoyo esférico.
Paso 39

Atornille la fijación trasera de la palanca. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 115 Nm.
Paso 40

Atornille la fijación delantera de la palanca. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 41

Apriete la fijación del soporte esférico. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 42

Mueva el intercooler hacia un lado e instale el larguero.
Paso 43

Atornille las sujeciones del larguero. Use un vaso de impacto del n.º 16. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 44

Trate las conexiones atornilladas del larguero. Use el aerosol WD-40.
Paso 45

Instale la barra de refuerzo del parachoques.
Paso 46

Apriete la sujeción de la barra de refuerzo del parachoques. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 47

Atornille la sujeción del espaciador situado debajo de la barra de refuerzo del parachoques.
Paso 48

Fije el tubo al intercooler. Instale el intercooler en su asiento de montaje.
Paso 49

Atornille la sujeción superior del intercooler. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 50

Instale la guía de aire del intercooler.
Paso 51

Atornille la sujeción de la guía de aire del intercooler. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 52

Apriete las sujeciones del larguero. Use un vaso de impacto del n.º 16. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 75 Nm.
Paso 53

Limpie el asiento de montaje de parachoques. Use el aerosol WD-40.
Paso 54

Instale el parachoques. Atornille sus sujeciones superiores.

Sustitución: brazo inferior de la parte delantera - Abarth 595. Los profesionales recomiendan:
Para evitar causar daños a los componentes, sujete el parachoques al atornillar las sujeciones superiores.
Paso 55

Retire la cinta de pintor.
Paso 56

Instale el parachoques en su asiento de montaje. Asegúrese de que escucha un sonido clic indicando que está bloqueado en su lugar.

Paso 57

Atornille la sujeciones superiores del intercooler. Utilice Torx T30. Utilice una llave dinamométrica. Apriételo a un par de 10 Nm.
Paso 58

Atornille la sujeción inferior que conecta el parachoques a los guardabarros. Utilice Torx T30.
Paso 59

Conecte los conectores de los faros delanteros.
Paso 60

Apriete la sujeción del tubo del intercooler. Use un vaso de impacto del n.º 7.
Paso 61

Conecte los conectores de los faros delanteros.
Paso 62

Instale el protector del paso de rueda en su asiento de montaje. Atornille las sujeciones. Utilice un destornillador Phillips. Utilice una llave de trinquete.
Paso 63

Atornille la sujeción inferior de la cubierta de plástico debajo de parachoques. Use un vaso de impacto del n.º 8. Utilice una llave de trinquete.
Paso 64

Conecte los conectores de los faros delanteros.
Paso 65

Instale el cubre cárter y atornille sus sujeciones. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 66

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 67

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Abarth 595
Paso 68

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 69

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 70

Retire los gatos y las cuñas.

Paso 71

Cierre la capota.
