¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
CITROËN C3 I Hatchback (FC_, FN_) 1.4 Bioflex, CITROËN C3 I Hatchback (FC_, FN_) 1.4 i, CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

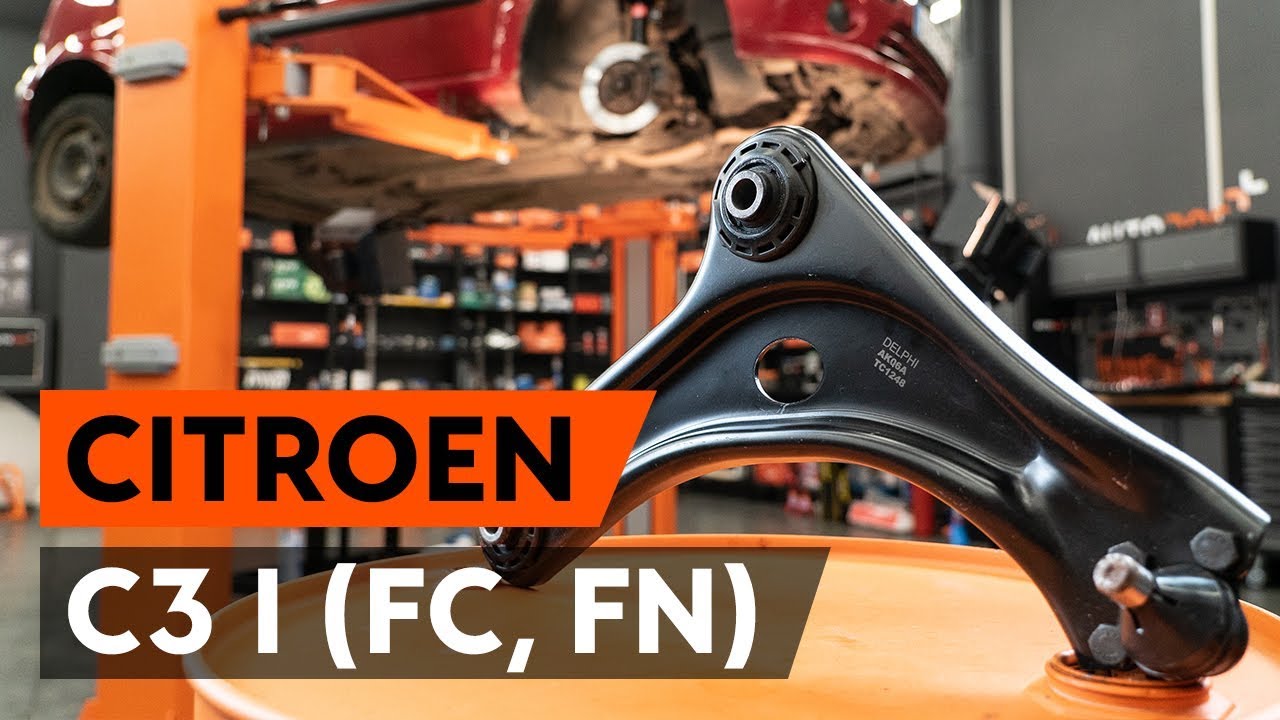

Cómo cambiar los brazo de suspensión delantera en CITROEN C3 1 (FC, FN) [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para C3 I Hatchback (FC_, FN_) y otros modelos CITROËN

Barra oscilante, suspensión de ruedas

Juego de barras, suspensión de las ruedas

CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent

Sencillos pasos para la reparación de coches por su cuenta - Sustitución de Barra oscilante, suspensión de ruedas en un CITROËN C3 I Hatchback (FC_, FN_) 1.4 i

CITROËN C3 I Hatchback (FC_, FN_) 1.4 i

Sustitución: brazo inferior de la parte delantera - Citroen C3 1. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 14

                        Llave de vaso n° 16

                        Vaso de 12 puntos n° 22

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Punzón

                        Martillo

                        Llave giramachos

                        Palanca

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Citroen C3 1. AUTODOC recomienda:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - Citroen C3 1. Utilice el siguiente procedimiento:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: brazo inferior de la parte delantera - Citroen C3 1. Los expertos de AUTODOC recomiendan:

Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie todas las articulaciones del brazo.Use un cepillo de alambre.Use el aerosol WD-40.

Sustitución: brazo inferior de la parte delantera - Citroen C3 1. Consejo de AUTODOC:

Después de aplicar el aerosol, espere unos minutos.Use gafas protectoras.
Paso 7

Destornille la fijación del soporte esférico del muñón de dirección.Use un vaso de impacto del n.º 16.Usa una llave mixta del n.º 14.
Paso 8

Retire el perno de sujeción.
Paso 9

Sostenga el muñón de dirección.Utilice un gato de transmisión hidráulica.
Paso 10

Desconecte el brazo inferior del muñón de dirección.Use una palanca.
Paso 11

Limpie todas las articulaciones del brazo.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 12

Destornille la fijación delantera de la palanca.Utilice un vaso 12 puntos nº 22.Utilice una llave giramachos.
Paso 13

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Utilice un vaso 12 puntos nº 22.Utilice una llave giramachos.
Paso 14

Retire los pernos de sujeción.Use un punzón.Utilice un martillo.
Paso 15

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:

Sustitución: brazo inferior de la parte delantera - Citroen C3 1. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 16

Retire el brazo.Use una palanca.
Paso 17

Limpie los asientos de montaje y la rosca del brazo de suspensión.Use un cepillo de alambre.
Paso 18

Instale el brazo nuevo.Use una palanca.

Sustitución: brazo inferior de la parte delantera - Citroen C3 1. Consejo:

Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 19

Instale los pernos de sujeción.Use una palanca.
Paso 20

Conecte la palanca inferior al muñón de dirección.
Paso 21

Instale el perno de sujeción. Utilice un martillo.
Paso 22

Atornille las sujeciones de la rótula.Use un vaso de impacto del n.º 16.Utilice una llave de trinquete.
Paso 23

Atornille la fijación trasera de la palanca.Utilice un vaso 12 puntos nº 22.
Paso 24

Atornille la fijación delantera de la palanca.Utilice un vaso 12 puntos nº 22.
Paso 25

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Utilice un vaso 12 puntos nº 22.Utilice una llave dinamométrica.Apriételo a un par de 85 Nm.
Paso 26

Apriete la sujeción trasera del brazo de control.Utilice un vaso 12 puntos nº 22.Utilice una llave dinamométrica.Apriételo a un par de 85 Nm.
Paso 27

Apriete la fijación del soporte esférico.Usa una llave mixta del n.º 14.Use un vaso de impacto del n.º 16.Utilice una llave dinamométrica.Apriételo a un par de 50 Nm.
Paso 28

Trate todas las articulaciones del brazo.Use grasa de cobre.
Paso 29

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Use grasa de cobre.
Paso 30

Limpie la superficie de la pinza del freno.Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: brazo inferior de la parte delantera - Citroen C3 1. Después de haber aplicado el spray, espere unos minutos.
Paso 31

Instale la rueda.

Sustitución: brazo inferior de la parte delantera - Citroen C3 1. Consejo de los expertos de AUTODOC:

Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 32

Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 33

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave dinamométrica.Apriételo a un par de 120 Nm.
Paso 34

Retire los gatos y las cuñas.
