¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
CITROËN C3 I Hatchback (FC, FN) 1.4 i Bivalent, CITROËN C3 I Hatchback (FC, FN) 1.4 Flex, CITROËN C3 I Hatchback (FC, FN) 1.4 BiFuel, CITROËN C3 I Hatchback (FC, FN) 1.6 16V, CITROËN C3 I Hatchback (FC, FN) 1.6 Bioflex, CITROËN C3 I Hatchback (FC, FN) 1.4 HDi, CITROËN C3 I Hatchback (FC, FN) 1.1 i, CITROËN C3 I Hatchback (FC, FN) 1.4 HDi, CITROËN C3 I Hatchback (FC, FN) 1.6 16V, CITROËN C3 I Hatchback (FC, FN) 1.4 16V HDi, CITROËN C3 I Hatchback (FC, FN) 1.4 16V, CITROËN C3 I Hatchback (FC, FN) 1.6 16V HDi, CITROËN C3 I Hatchback (FC, FN) 1.6 16V HDi, CITROËN C3 I Hatchback (FC, FN) 1.4 HDi, CITROËN C3 I Hatchback (FC, FN) 1.4, CITROËN C3 I Hatchback (FC, FN) 1.1 LPG, CITROËN C3 I Hatchback (FC, FN) 1.4 i Bivalent … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

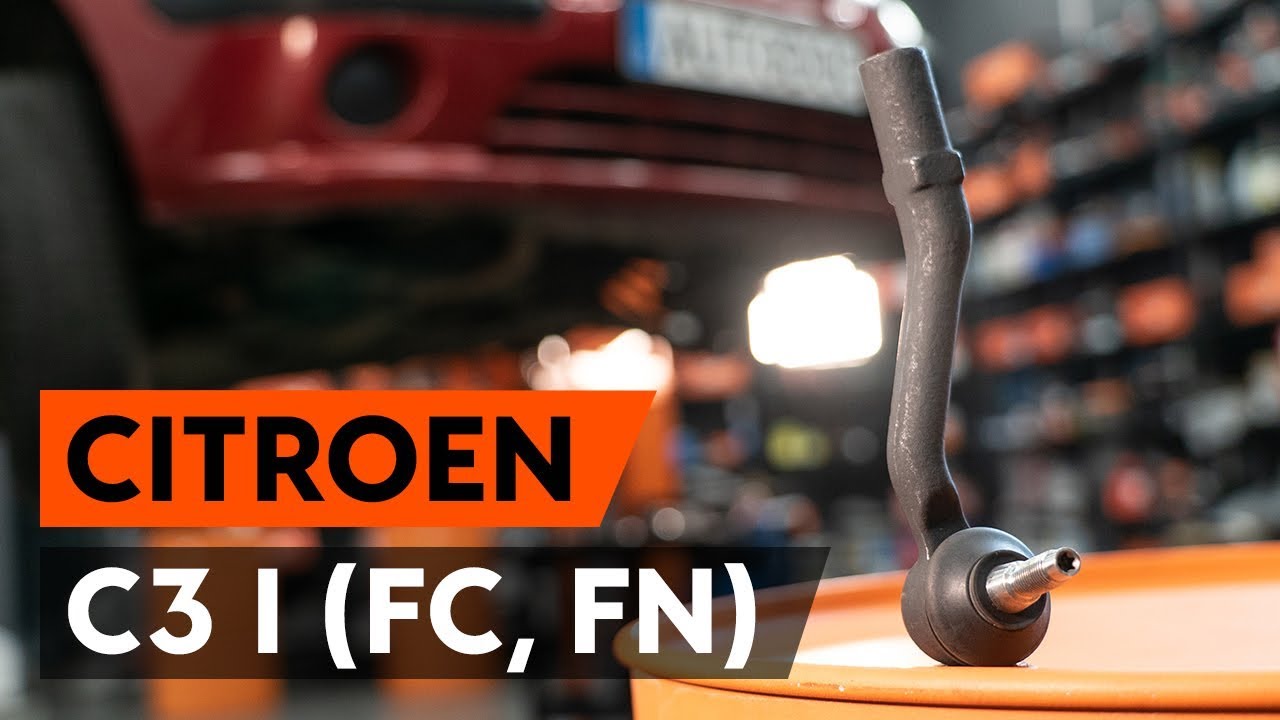

Cómo cambiar los rótula de dirección CITROEN C3 1 (FC, FN) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: rótula de dirección - Citroen C3 1 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Rótula de Dirección para C3 I Hatchback (FC, FN) y otros modelos CITROËN

Productos alternativos

Rótula de dirección

Sustitución: rótula de dirección - Citroen C3 1. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 22

                      Llave de vaso n° 17

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Calibrador Vernier

                      Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Citroen C3 1. Consejo:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Durante la instalación usen solamente los nuevos bulones y tuercas.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: rótula de dirección - Citroen C3 1. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: rótula de dirección - Citroen C3 1. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 8

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave giramachos.
Paso 9

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 22.
Paso 10

Desconecte la rótula de dirección del muñón de dirección.
Paso 11

Destornille la rótula de la barra de dirección.
Paso 12

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - Citroen C3 1. Los expertos de AUTODOC recomiendan:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 14

Trate la parte roscada de la barra de acoplamiento de dirección. Use grasa de cobre.
Paso 15

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 16

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 17

Stram møtrikken der forbinder styrekuglen og styrespindlen. Usa una llave mixta del n.º 22 (2 piezas).
Paso 18

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 19

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 22 (2 piezas). Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 20

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 38 Nm.
Paso 21

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 22

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.

Paso 23

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 24

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: rótula de dirección - Citroen C3 1. Después de haber aplicado el spray, espere unos minutos.
Paso 25

Instale la rueda.

Sustitución: rótula de dirección - Citroen C3 1. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 26

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 27

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.

Sustitución: rótula de dirección - Citroen C3 1. Los profesionales recomiendan:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 28

Retire los gatos y las cuñas.
