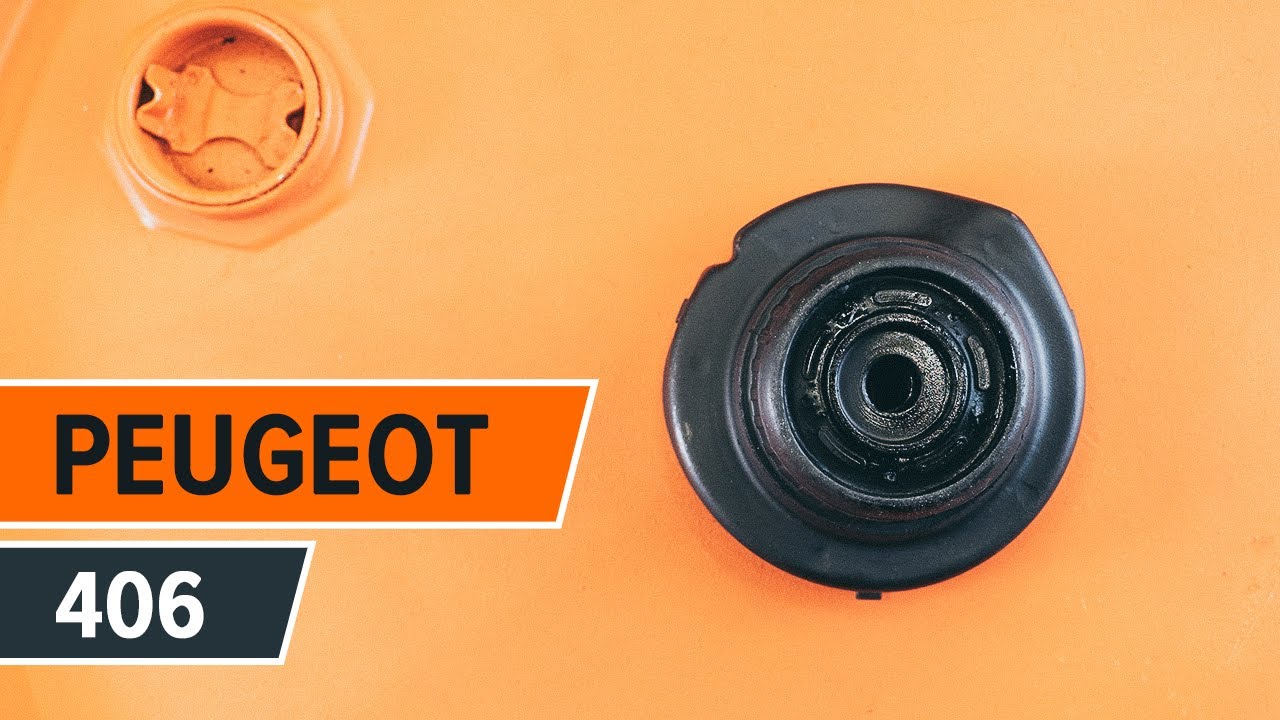

Cómo cambiar: copelas del amortiguador de la parte delantera - Peugeot 406 berlina | Guía de sustitución
descargas:
3
Vistas:
106
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
PEUGEOT 406 (8B) 1.6, PEUGEOT 406 (8B) 1.8 16V, PEUGEOT 406 (8B) 2.0 16V, PEUGEOT 406 (8B) 1.9 TD, PEUGEOT 406 (8B) 2.1 TD 12V, PEUGEOT 406 (8B) 2.0 Turbo, PEUGEOT 406 (8B) 1.9 TD, PEUGEOT 406 (8B) 3.0 24V, PEUGEOT 406 (8B) 1.8, PEUGEOT 406 (8B) 2.0 HDI 110, PEUGEOT 406 (8B) 2.0 HDI 90, PEUGEOT 406 (8B) 2.0 16V, PEUGEOT 406 (8B) 3.0 V6, PEUGEOT 406 (8B) 1.8 16V, PEUGEOT 406 (8B) 2.0 16V, PEUGEOT 406 (8B) 2.2 HDi, PEUGEOT 406 (8B) 1.9 D, PEUGEOT 406 (8B) 2.0 16V HPi, PEUGEOT 406 (8B) 2.0 HDi 110, PEUGEOT 406 (8B) 1.8 … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
PEUGEOT 406 (8B) 1.6, PEUGEOT 406 (8B) 1.8 16V, PEUGEOT 406 (8B) 2.0 16V, PEUGEOT 406 (8B) 1.9 TD, PEUGEOT 406 (8B) 2.1 TD 12V, PEUGEOT 406 (8B) 2.0 Turbo, PEUGEOT 406 (8B) 1.9 TD, PEUGEOT 406 (8B) 3.0 24V, PEUGEOT 406 (8B) 1.8, PEUGEOT 406 (8B) 2.0 HDI 110, PEUGEOT 406 (8B) 2.0 HDI 90, PEUGEOT 406 (8B) 2.0 16V, PEUGEOT 406 (8B) 3.0 V6, PEUGEOT 406 (8B) 1.8 16V, PEUGEOT 406 (8B) 2.0 16V, PEUGEOT 406 (8B) 2.2 HDi, PEUGEOT 406 (8B) 1.9 D, PEUGEOT 406 (8B) 2.0 16V HPi, PEUGEOT 406 (8B) 2.0 HDi 110, PEUGEOT 406 (8B) 1.8 … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar la copelas del amortiguador delantero en PEUGEOT 406 INSTRUCCIÓN | AUTODOC
Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para 406 (8B) y otros modelos PEUGEOT
Copela de amortiguador
Productos alternativos
Copela de amortiguador
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa de cobre
Grasa cerámica para altas temperaturas
Llave dinamométrica
Llave Combinada n.º 19
Llave Combinada n.º 21
Broca hexagonal no. H6
Punta Torx T50
Llave de vaso n° 10
Llave de vaso n° 16
Llave de vaso n° 17
Llave de vaso n° 21
Llave de vaso n° 36
Llave de impacto para llantas n.º 19
Llave de trinquete
Cincel plano
Martillo
Punzón
Palanca
Destornillador Plano
Alicates de punta redonda
Extractor de rótulas
Compresor hidráulico de muelles de amortiguador
Cubreguardabarros
Cuñas para ruedas
Sustitución: copelas del amortiguador - Peugeot 406 berlina. AUTODOC recomienda:
- El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
- Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: copelas del amortiguador - Peugeot 406 berlina. Utilice el siguiente procedimiento:
- Paso 1
Asegure las ruedas con cuñas. - Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19. - Paso 3
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 4
Desatornille los pernos de la rueda.Sustitución: copelas del amortiguador - Peugeot 406 berlina. Consejo:Para evitar lesiones, sostenga la rueda cuando desatornille los pernos. - Paso 5
Retire la rueda. - Paso 6
Limpie la sujeción que conecta el enlace de la barra estabilizadora al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 7
Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use Vaso HEX No. H6. Utilice una llave de trinquete. - Paso 8
Retire el enlace estabilizador de estabilidad transversal. - Paso 9
Destornille el soporte del cable ABS. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete. - Paso 10
Quite el soporte del enlace. - Paso 11
Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 12
Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. - Paso 13
Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas. - Paso 14Limpie el elemento de sujeción que conecta el brazo de suspensión con la rótula. Use un cepillo de alambre. Use el aerosol WD-40.Paso 15
Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete. - Paso 16
Desconecte la rótula del brazo de control. Use un extractor de rótulas. Use una palanca. - Paso 17
Retire el pasador de chaveta que fija la tuerca del cubo. Use alicates de punta redondeada. Utilice un destornillador plano. - Paso 18
Limpie la sujeción del cubo de rueda. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 19
Destornille la fijación del cubo de la rueda. Use un vaso de impacto del n.º 36. Utilice una llave de trinquete. - Paso 20
Retire la tuerca de sujeción. - Paso 21
Separe el eje de transmisión de la mangueta de dirección. Use un punzón. Utilice un martillo. - Paso 22
Limpie la sujeción inferior que conecta el puntal de suspensión con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 23
Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete. - Paso 24
Retire el perno de sujeción. - Paso 25
Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo. - Paso 26
Desconecte el muñón de dirección de la pata amortiguadora.Sustitución: copelas del amortiguador - Peugeot 406 berlina. Consejo de los expertos de AUTODOC:Asegúrese de que la mangueta de dirección esté apoyada. - Paso 27
Baje el automóvil. - Paso 28
Abra la capota. - Paso 29
Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil. - Paso 30Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.Paso 31
Desatornille las sujeciones superiores del amortiguador. Utilice Torx T50. Utilice una llave de trinquete.AUTODOC recomienda:¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Peugeot 406 berlina - Paso 32
Retire la pata amortiguadora. - Paso 33
Instale la pata amortiguadora en el mecanismo para apretar los resortes.Sustitución: copelas del amortiguador - Peugeot 406 berlina. Los expertos de AUTODOC recomiendan:Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete. - Paso 34
Comprima el resorte. - Paso 35
Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 36
Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete. - Paso 37
Quite el apoyo superior de la pata. Use una palanca. - Paso 38
Instale el soporte superior nuevo de la pata amortiguadora. - Paso 39
Apriete la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.Sustitución: copelas del amortiguador - Peugeot 406 berlina. Los profesionales recomiendan:Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación. - Paso 40Abra el resorte.Paso 41Retire el puntal amortiguador que está montado.Paso 42
Instale la pata amortiguadora en el arco de la rueda.
