Cómo cambiar: copelas del amortiguador de la parte delantera - VW Golf 7 | Guía de sustitución

descargas: 11

Vistas: 124

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.2 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.4 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.6 TDI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 TDI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.2 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.4 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.6 TDI 4motion, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 TDI 4motion, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.4 TSI MultiFuel, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.6 TDI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.6 TDI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 TDI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 TDI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 GTI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 GTI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 GTD, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.6 TDI 4motion, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 R 4motion, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 R 4motion, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.2 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.4 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.4 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 GTI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.4 TSI MultiFuel, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.6, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.0 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 R 4motion, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 GTI Clubsport, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.0 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.6 TDI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 R 4motion, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 R 4motion, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.0 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 GTI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.5 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.5 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 GTI TCR, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 1.8 TSI, VW Golf VII Hatchback (5G1, BQ1, BE1, BE2) 2.0 GTI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar copelas del amortiguador en VW GOLF 7 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: copelas del amortiguador de la parte delantera - VW Golf 7 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para Golf VII Hatchback (5G1, BQ1, BE1, BE2) y otros modelos VW

Productos alternativos

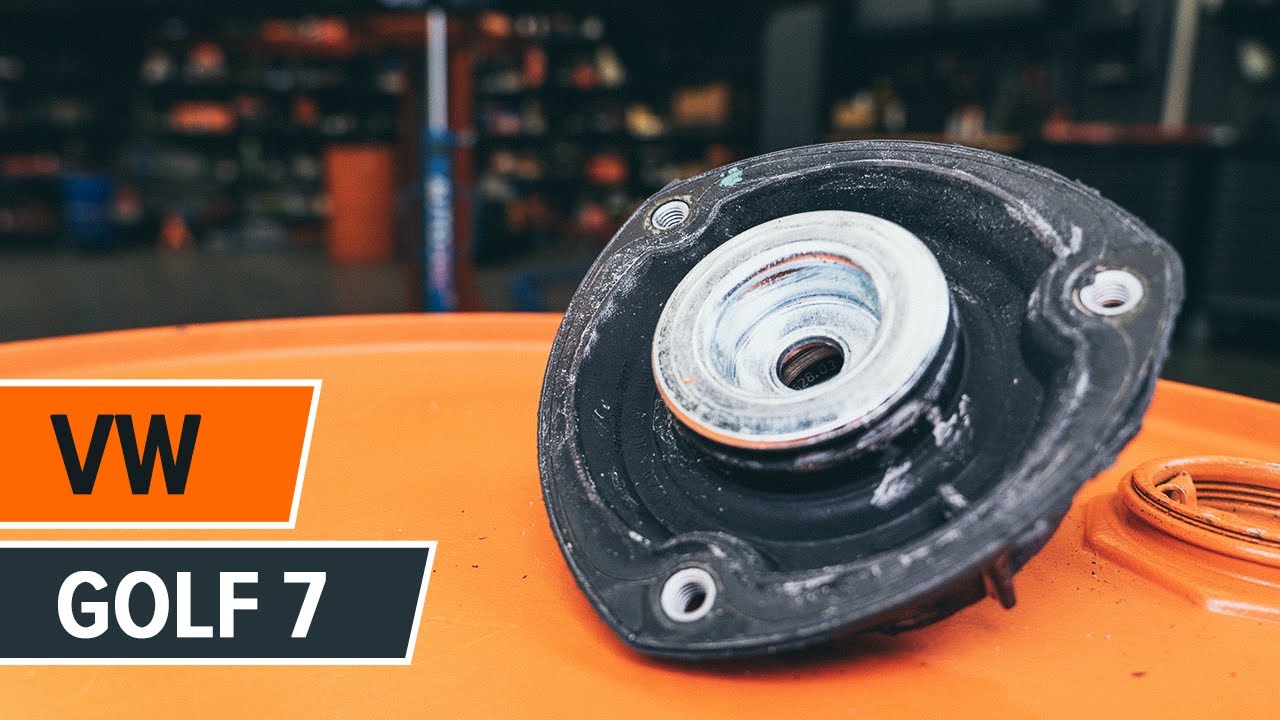

Copela de amortiguador

Sustitución: copelas del amortiguador - VW Golf 7. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa cerámica

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 18

                      Llave de vaso n° 13

                      Llave de vaso n° 16

                      Llave de vaso n° 18

                      Vaso de 12 puntos n° 24

                      Vaso para tuerca de amortiguador de 21 mm

                      Vaso para amortiguador

                      Broca HEXagonal no. H7

                      Punta XZN n° 6

                      Punta XZN n° 14

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave giramachos

                      compresor hidráulico de muelles de amortiguador

                      Palanca

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - VW Golf 7. Consejo de AUTODOC:

El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Golf 7 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire el sello de la rejilla del capó.
Paso 4

Retire los clips de la rejilla de ventilación plástico del capó. Use una palanca.
Paso 5

Desplace la rejilla del capó a un lado para acceder a las sujeciones del soporte del puntal de suspensión.
Paso 6

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Afloje las sujeciones superiores del puntal de suspensión. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 8

Asegure las ruedas con cuñas.

Paso 9

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 10

Levante el coche.

Sustitución: copelas del amortiguador - VW Golf 7. Consejo de los expertos de AUTODOC:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 11

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Golf 7
Paso 12

Retire la rueda.
Paso 13

Limpie la sujeción que conecta el enlace de la barra estabilizadora al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 18. Utilice las puntas XZN #6. Utilice una llave de trinquete.
Paso 15

Retire el enlace estabilizador de estabilidad transversal.
Paso 16

Limpie la sujeción inferior que conecta el puntal de suspensión con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave de trinquete.
Paso 18

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Utilice un vaso 12 puntos nº 24. Utilice una llave giramachos.
Paso 19

Retire el perno de sujeción.

Paso 20

Limpie las sujeciones que conectan la rótula al brazo de control de la suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21

Desenrosque las sujeciones que conectan la rótula al brazo de control. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 22

Desconecte la rótula del brazo de control.
Paso 23

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.

Paso 24

Separe el eje de transmisión de la mangueta de dirección.

Sustitución: copelas del amortiguador - VW Golf 7. Consejo:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 25

Retire el perno de sujeción.
Paso 26

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador.
Paso 27

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 28

Desatornille las sujeciones superiores del amortiguador.

AUTODOC recomienda:
VW Golf 7 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 29

Retire la pata amortiguadora.
Paso 30

Ponga el puntal de suspensión en el compresor de muelles.

Sustitución: copelas del amortiguador - VW Golf 7. Los profesionales recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 31

Comprima el resorte.
Paso 32

Limpie el vástago del pistón del puntal. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 33

Destornille la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 21 mm. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 34

Retire el soporte del puntal superior junto con el tope.
Paso 35

Retire el tope del antiguo soporte del puntal de suspensión e instálelo en el nuevo.
Paso 36

Instale el soporte del puntal superior junto con el tope.
Paso 37

Apriete la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 21 mm. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 38

Abra el resorte.
Paso 39

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 40

Retire el puntal amortiguador que está montado.
Paso 41

Limpie el asiento de montaje del puntal de suspensión en la mangueta de dirección. Limpie las ranuras de la junta homocinética del eje de transmisión. Limpie el asiento de montaje del eje CV. Limpie el asiento de montaje de la rótula. Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 42

Instale la pata amortiguadora en el arco de la rueda.

Sustitución: copelas del amortiguador - VW Golf 7. Consejo de los expertos de AUTODOC:
Asegúrese de que el puntal de suspensión está instalado en la posición correcta, de acuerdo con las marcas.
Paso 43

Fije las sujeciones superiores del puntal amortiguador. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. VW Golf 7
Paso 44

Fije la pata amortiguadora en el muñón de dirección.
Paso 45

Instale el perno de sujeción.
Paso 46

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - VW Golf 7. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 47

Instale el árbol de impulsión.
Paso 48

Sujete la rótula al brazo de control.
Paso 49

Apriete las sujeciones que conectan la rótula al brazo de suspensión. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 50

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave de trinquete.
Paso 51

Instale y apriete el perno del eje de transmisión. Utilice un vaso 12 puntos nº 24. Utilice una llave de trinquete.
Paso 52

Limpie la sujeción de la bieleta de la barra estabilizadora.
Paso 53

Instale la barra del estabilizador de estabilidad transversal.
Paso 54

Atornille la sujeción que conecta la barra estabilizadora con el puntal de suspensión. Usa una llave mixta del n.º 18. Utilice las puntas XZN #6. Utilice una llave de trinquete.
Paso 55

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 56

Apriete el perno que conecta el eje de transmissión al cubo de la rueda. Utilice un vaso 12 puntos nº 24. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.
Paso 57

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 58

Apriete las sujeciones inferiores del puntal de suspensión. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+90°
Paso 59

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #6. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 60

Apriete las sujeciones que conectan la rótula al brazo de control. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.+45°
Paso 61

Trate la sujeción que conecta la bieleta de la barra estabilizadora al puntal de suspensión. Trate la sujeción que conecta el puntal de suspensión a la mangueta de dirección. Trate la sujeción de la rótula. Use grasa de cobre.
Paso 62

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 63

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 64

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - VW Golf 7. Después de haber aplicado el spray, espere unos minutos.
Paso 65

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Golf 7
Paso 66

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 67

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 68

Retire los gatos y las cuñas.
Paso 69

Apriete las sujeciones superiores del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.+90°
Paso 70

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 71

Instale y asegure la rejilla del capó.
Paso 72

Instale el sello de la rejilla del capó.
Paso 73

Retire el protector de aletas del guardabarros.
Paso 74

Cierre la capota.
