¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 1.6 MultiFuel, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.6, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 3.2 R32 4motion, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar la copelas del amortiguador delantero en VW GOLF 5 INSTRUCCIÓN | AUTODOC

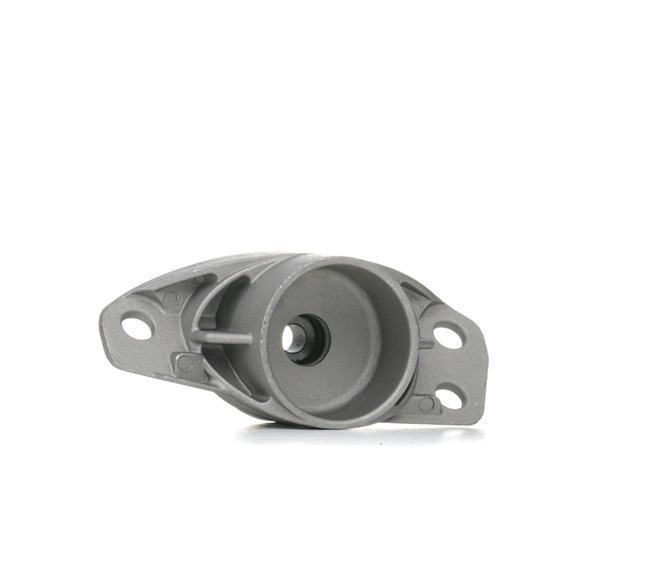

Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para Golf V Hatchback (1K1) y otros modelos VW

Cojinete columna suspensión

Kit reparación, apoyo columna amortiguación

Cojienete de rodillos, columna amortiguación

Anillo apoyo, apoyo col. amortiguación

        Cojinete columna suspensión para VW Golf V Hatchback (1K1) 2.0 FSI 4motion Gasolina (150 cv)

        Cojinete columna suspensión para VW Golf V Hatchback (1K1) 2.0 SDI Gasóleo (75 cv)

        Cojinete columna suspensión para VW Golf V Hatchback (1K1) 1.4 16V Gasolina (80 cv)

        Cojinete columna suspensión para VW Golf V Hatchback (1K1) 1.4 TSI Gasolina (122 cv)

        Cojinete columna suspensión para VW Golf V Hatchback (1K1) 2.0 TDI 16V Gasóleo (140 cv)

        Cojinete columna suspensión para VW Golf V Hatchback (1K1) 2.0 GTI Gasolina (200 cv)

        Cojinete columna suspensión para VW Golf V Hatchback (1K1) 1.6 Gasolina (102 cv)

        Cojinete columna suspensión para VW Golf V Hatchback (1K1) 1.4 TSI Gasolina (140 cv)

        Cojinete columna suspensión para VW Golf V Hatchback (1K1) 1.6 MultiFuel Gasolina/Etanol (102 cv)

Sustitución: copelas del amortiguador - VW Golf 5. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 19

                        Llave de vaso n° 13

                        Llave de vaso n° 19

                        Llave de vaso n° 21

                        Llave de vaso n° 27

                        Broca hexagonal No. H5

                        Broca hexagonal No. H6

                        Broca hexagonal No. H7

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Martillo

                        Destornillador plano

                        Extractor de rótulas

                        Compresor hidráulico de muelles de amortiguador

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - VW Golf 5. AUTODOC recomienda:

El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
Asegúrese de reemplazar todos los bulones y tuercas autoblocantes durante la instalación.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: copelas del amortiguador - VW Golf 5. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Golf 5
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 8

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 9.1

Desconecte los cables eléctricos y el latiguillo de freno del soporte en el muñón de dirección.

Paso 9.2

Utilice un destornillador plano.
Paso 10

Quite los tapones de los guardapolvos de las guías del cáliper. Utilice un destornillador plano.
Paso 11.1

Destornille la fijación del cáliper de freno.

Paso 11.2

Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 12

Retire el soporte de freno.

Sustitución: copelas del amortiguador - VW Golf 5. Los expertos de AUTODOC recomiendan:

Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 13

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14.1

Destornille la fijación del soporte esférico del muñón de dirección.

Paso 14.2

Usa una llave mixta del n.º 19.
Paso 15

Desconecte el brazo inferior del muñón de dirección. Utilice un martillo.

Paso 16

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 27.
Paso 17

Desconecte el brazo inferior del muñón de dirección. Use una palanca.

Paso 18

Retire el perno de sujeción.

Paso 19

Quite el árbol de impulsión.

Paso 20

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21.1

Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora.

Paso 21.2

Usa una llave mixta del n.º 19. Use Vaso HEX No. H5. Utilice una llave de trinquete.
Paso 22

Baje el automóvil.

Paso 23

Abra la capota.
Paso 24

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.

Paso 25

Retire el sello de la rejilla del capó.

Paso 26

Eleve y retire la rejilla del capó.
Paso 27

Limpie las sujeciones del soporte superior del puntal amortiguador. Use el aerosol WD-40.

Paso 28

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.

AUTODOC recomienda:

VW Golf 5 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 29

Retire la pata amortiguadora.
Paso 30

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: copelas del amortiguador - VW Golf 5. Consejo:

Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 31

Comprima el resorte.

Paso 32

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 33

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 34

Quite el apoyo superior de la pata.
Paso 35

Limpie el asiento de montaje del soporte del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Sustitución: copelas del amortiguador - VW Golf 5. Consejo de AUTODOC:

Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.

Paso 36

Instale el nuevo apoyo de la pata.
Paso 37

Apriete la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: copelas del amortiguador - VW Golf 5. Los profesionales recomiendan:

Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 38

Abra el resorte.
Paso 39

Retire el puntal amortiguador que está montado.

Paso 40

Instale la pata amortiguadora en el arco de la rueda.
Paso 41

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:

¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. VW Golf 5
Paso 42

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 15 Nm.+90°

AUTODOC recomienda:

¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 43

Instale y asegure la rejilla del capó.
Paso 44

Instale el sello de la rejilla del capó.

Paso 45

Retire el protector de aletas del guardabarros.

Paso 46

Cierre la capota.
Paso 47

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 48

Instale el árbol propulsor en el cubo de rueda.
Paso 49

Conecte la palanca inferior al muñón de dirección.
Paso 50

Apriete la fijación del soporte esférico. Usa una llave mixta del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Paso 51

Instale el perno de sujeción.

Paso 52

Apriete el perno que conecta el eje de transmissión al cubo de la rueda. Use un vaso de impacto del n.º 27. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.
Paso 53

Instale la barra del estabilizador de estabilidad transversal. Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 54.1

Instale el cáliper de freno y fíjelo.

Paso 54.2

Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 55

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 56

Conecte los cables eléctricos y el latiguillo de freno al soporte en el muñón de dirección.
Paso 57

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 58

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.+90°

AUTODOC recomienda:

¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 59

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 60

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: copelas del amortiguador - VW Golf 5. Después de haber aplicado el spray, espere unos minutos.

Paso 61

Instale la rueda.

Sustitución: copelas del amortiguador - VW Golf 5. Consejo de los expertos de AUTODOC:

Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 62

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 63

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Paso 64

Retire los gatos y las cuñas.
