Intervalo de sustitución recomendado para la categoría de pieza Disco de freno : 50000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD, TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

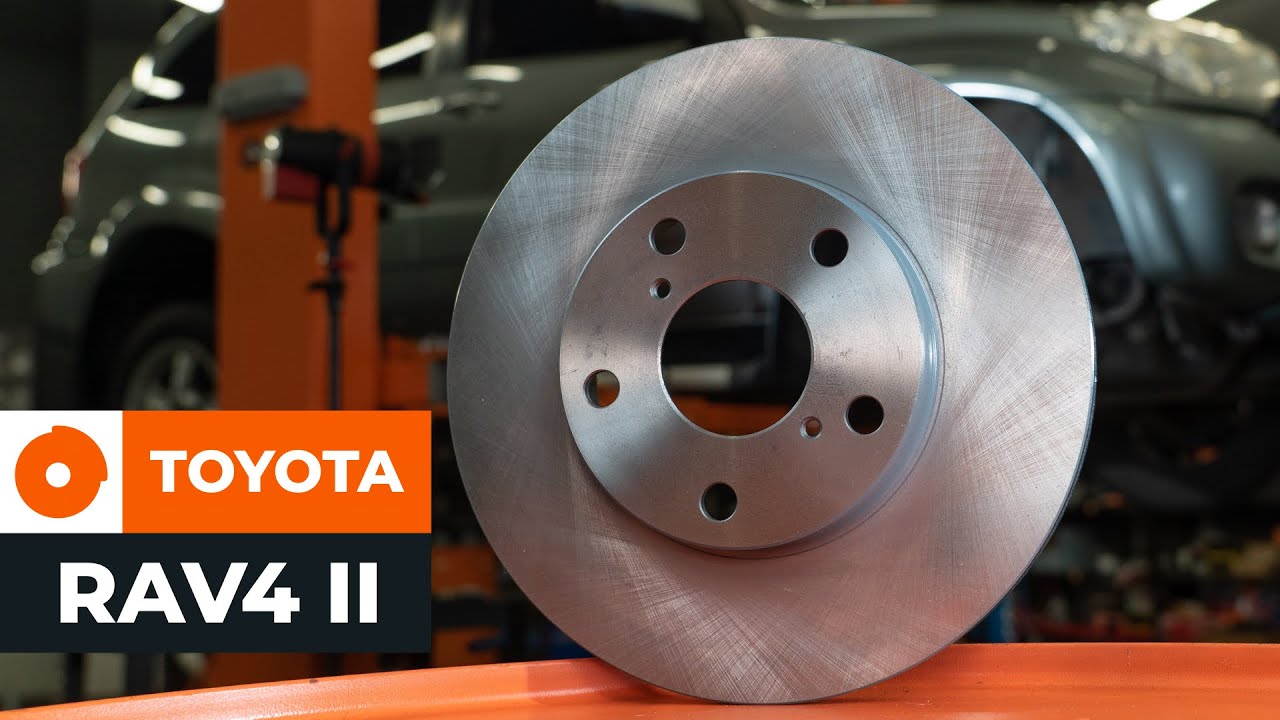

Cómo cambiar los discos de freno parte delantera en TOYOTA RAV4 II [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Discos de Freno para RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) y otros modelos TOYOTA

Disco de freno

        Disco de freno para TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) Gasolina (125 cv)

        Disco de freno para TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_) Gasóleo (116 cv)

        Disco de freno para TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD Gasolina (152 cv)

        Disco de freno para TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 Gasolina (150 cv)

Sustitución: discos de freno - Toyota RAV4 II. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Cepillo de limpieza de nylon

                        Aerosol WD-40

                        Spray limpiador multiuso

                        Limpiador de frenos

                        Pasta antichirridos

                        Grasa cerámica

                        Llave dinamométrica

                        Llave Combinada n.º 14

                        Llave Combinada n.º 17

                        Llave de vaso n° 14

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Herramienta de retorno del pistón de freno

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

AUTODOC recomienda:

Haga la sustitución de los discos de freno en el automóvil Toyota RAV4 II por el juego para cada eje. Independientemente del estado de los componentes. Esto garantizará el frenaje uniforme.
El procedimiento de reemplazo es idéntico para ambos discos de freno en un mismo eje.
En caso de la sustitución de los discos de freno, sustituya obligatoriamente las pastillas de freno.
Por favor, tenga en cuenta: todos los trabajos en el coche - Toyota RAV4 II - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.

Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 4

Levante el coche.

Sustitución: discos de freno - Toyota RAV4 II. Consejo de los expertos de AUTODOC:

Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Toyota RAV4 II
Paso 6

Retire la rueda.
Paso 7

Separe las pastillas de freno. Use una palanca.
Paso 8

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Desenrosque las sujeciones de la pinza de freno. Usa una llave mixta del n.º 14.
Paso 10

Retire los pernos de sujeción.
Paso 11

Retire el soporte de freno.

Sustitución: discos de freno - Toyota RAV4 II. AUTODOC recomienda:

Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.
Paso 12

Retire las pastillas de freno.
Paso 13

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desenrosque las sujeciones del soporte de la pinza de freno. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 15

Retire los pernos de sujeción.
Paso 16

Quite la pinza del cáliper de freno.
Paso 17

Retire el disco de freno.
Paso 18

Limpie el cubo. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 19

Trate la superficie de contacto. Utilice grasa cerámica.
Paso 20

Instale el disco de freno.
Paso 21

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: discos de freno - Toyota RAV4 II. Después de haber aplicado el spray, espere unos minutos.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 22

Instale la pinza del cáliper de freno.
Paso 23

Instale los pernos de sujeción.
Paso 24

Atornille las sujeciones del soporte de la pinza de freno. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 25

Trate las pastillas de freno en el área donde su superficie entra en contacto con el soporte de la pinza de freno. Use pasta antichirridos.

Sustitución: discos de freno - Toyota RAV4 II. Los expertos de AUTODOC recomiendan:

Compruebe la limpieza de la superficie del disco antes de instalar las pastillas.

Paso 26

Instale las pastillas de freno.
Paso 27

Trate los pistones de la pinza de freno. Utilice un cepillo de limpieza de nylon. Use un limpiador de frenos.

AUTODOC recomienda:

Después de aplicar el aerosol, espere unos minutos.
Paso 28

Vuelva a instalar los pistones de la pinza de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 29

Establezcan el soporte de freno y lo fijen.
Paso 30

Instale los pernos de sujeción.
Paso 31

Apriete las sujeciones de la pinza del freno. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 26 Nm.
Paso 32

Apriete las sujeciones del soporte de la pinza de freno. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 106 Nm.
Paso 33

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 34

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: discos de freno - Toyota RAV4 II. Después de haber aplicado el spray, espere unos minutos.
Paso 35

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Toyota RAV4 II
Paso 36

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 37

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 103 Nm.
Paso 38

Retire los gatos y las cuñas.

Sustitución: discos de freno - Toyota RAV4 II. AUTODOC recomienda:

Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 39

Apriete el tapón del depósito de líquido del freno. Cierre la capota.
