¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
KIA SORENTO I (JC) 2.5 CRDi,
KIA SORENTO I (JC) 2.5 CRDi,
KIA SORENTO I (JC) 2.4,
KIA SORENTO I (JC) 3.5 V6 4WD
…
Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

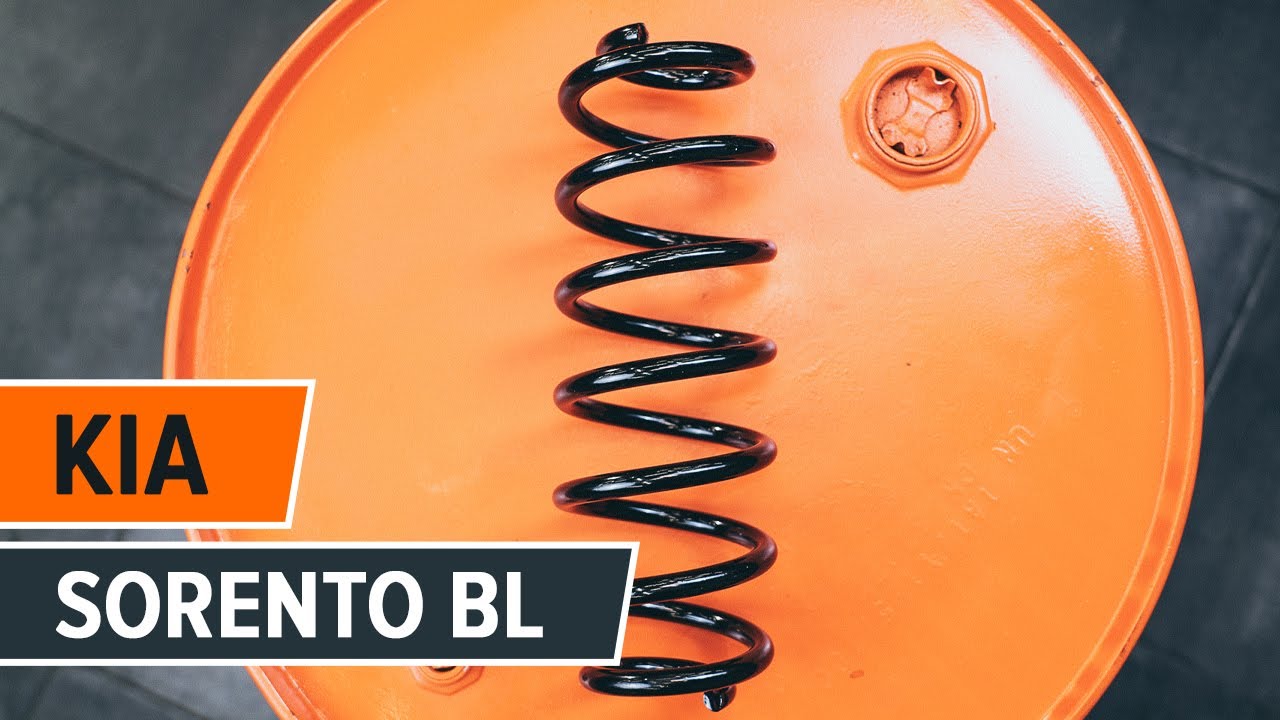

Cоmo cambiar muelles de compresión delantero KIA SORENTO BL INSTRUCCIÓN | AUTODOC
Todas las piezas que usted necesita sustituir – Muelles de Suspensión para SORENTO I (JC) y otros modelos KIA
Sustitución: muelles de suspensión - KIA Sorento JC. Los expertos de AUTODOC recomiendan:
Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - KIA Sorento JC - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
Paso 1
Asegure las ruedas con cuñas.
Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 3
Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4
Desatornille los pernos de la rueda.
AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. KIA Sorento JC
Paso 5
Retire la rueda.
Paso 6
Destornille la fijación de la palanca superior. Usa una llave mixta del n.º 14. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete.
Paso 7
Desconecte el cableado del captador ABS.
Paso 8
Retire el perno de sujeción. Use un punzón. Utilice un martillo.
Paso 9
Desconecte el brazo de control superior de la mangueta de dirección.
Paso 10
Limpie la sujeción del soporte que conecta el latiguillo de freno al puntal de suspensión.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11
Destornille la fijación del soporte del latiguillo de freno de la pata amortiguadora. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 12
Desconecte el soporte de fijación del latiguillo de freno.
Paso 13
Limpie las sujeciones del amortiguador.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14
Destornille la fijación inferior de la pata amortiguadora. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 22. Utilice una llave de trinquete.
Paso 15
Retire el perno de sujeción. Use un punzón. Utilice un martillo.
Paso 16
Desconecte la parte inferior del puntal de suspensión.
Paso 17
Baje el automóvil.
Paso 18
Abra la capota.
Paso 19
Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 20
Desenchufe el conector del sensor de flujo de aire. Utilice un destornillador plano.
Paso 21
Afloje la abrazadera de sujeción que conecta el conducto de aire a la carcasa del filtro de aire. Utilice un destornillador Phillips.
Paso 22
Desconecte la manguera de entrada del compresor de alimentación de la carcasa del filtro de aire.
Paso 23
Suelte la abrazadera del manguito de admisión de aire. Utilice un destornillador Phillips.
Paso 24
Desconecte el tubo de entrada de aire de la carcasa del filtro de aire.
Paso 25
Destornille la fijación del cuerpo del filtro de aire. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 26
Separe los retenedores de los cables de encendido. Utilice un destornillador plano.
Paso 27
Saque el cuerpo del filtro de aire.
Paso 28
Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete.
AUTODOC recomienda:
KIA Sorento JC - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 29
Retire la pata amortiguadora.
Paso 30
Instale la pata amortiguadora en el mecanismo para apretar los resortes.
Sustitución: muelles de suspensión - KIA Sorento JC. Consejo de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 31
Comprima el resorte.
Paso 32
Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 33
Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 19. Use una llave ajustable.
Paso 34
Suelte el resorte helicoidal.
Paso 35
Quite el apoyo superior de la pata.
AUTODOC recomienda:
Sustitución: muelles de suspensión - KIA Sorento JC. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 36
Quite el resorte.
Paso 37
Quite el guardapolvo y el tope del amortiguador.
Paso 38
Instale el resorte en el amortiguador.
Paso 39
Instale el guardapolvos y el tope en el amortiguador.
Paso 40
Comprima el resorte.
Paso 41
Instale el soporte superior de la pata amortiguadora.
Paso 42
Apriete la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 19. Use una llave ajustable. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Sustitución: muelles de suspensión - KIA Sorento JC. Los expertos de AUTODOC recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 43
Abra el resorte.
Paso 44
Retire el puntal amortiguador que está montado.
Paso 45
Instale la pata amortiguadora en el arco de la rueda.
Paso 46
Atornillen la fijación superior de la cazoleta de la pata amortiguadora.
AUTODOC recomienda:
KIA Sorento JC - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 47
Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 48
Instale el cuerpo del filtro de aire.
Paso 49
Conecte la manguera de entrada del compresor de alimentación a la carcasa del filtro de aire.
Paso 50
Conecte el tubo de entrada de aire a la carcasa del filtro de aire.
Paso 51
Introduzca los pernos de fijación del cuerpo del filtro. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 52
Atornille la abrazadera de sujeción que conecta el conducto de aire a la carcasa del filtro de aire. Utilice un destornillador Phillips.
Paso 53
Fije la abrazadera en el manguito de admisión de aire. Utilice un destornillador Phillips.
Paso 54
Conecte los retenedores de los cables de encendido.
Paso 55
Enchufe el conector del sensor de flujo de aire.
Paso 56
Retire el protector de aletas del guardabarros. Cierre la capota.
Paso 57
Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 58
Conecte la parte inferior del puntal de suspensión.
Utilice un destornillador Phillips.
Paso 59
Instale el perno de sujeción. Use un punzón. Utilice un martillo.
Paso 60
Atornille la sujeción inferior del puntal de suspensión.
Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 22. Utilice una llave de trinquete.
Paso 61
Conecte el brazo de control superior a la mangueta de dirección.
Use una palanca.
Paso 62
Instale el perno de sujeción. Utilice un martillo.
Paso 63
Conecte los cables del captador ABS.
Paso 64
Atornille la fijación de la palanca superior. Usa una llave mixta del n.º 14. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 65
Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 66
Apriete la fijación inferior de la pata amortiguadora. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 125 Nm.
Paso 67
Quite la cazoleta de por debajo de la palanca.
AUTODOC recomienda:
KIA Sorento JC - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 68
Fije el soporte de fijación del latiguillo de freno.
Paso 69
Atornille la fijación del soporte del latiguillo de freno a la pata amortiguadora. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 70
Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 71
Limpie la superficie de la pinza del freno. Use un limpiador de frenos.
AUTODOC recomienda:
Sustitución: muelles de suspensión - KIA Sorento JC. Después de haber aplicado el spray, espere unos minutos.
Paso 72
Instale la rueda.
AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. KIA Sorento JC
Paso 73
Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 74
Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica.
Apriételo a un par de 120 Nm.
Paso 75
Retire los gatos y las cuñas.
