Intervalo de sustitución recomendado para la categoría de pieza Juego de pastillas de freno : 30000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
OPEL Zafira B (A05) 1.6 (M75), OPEL Zafira B (A05) 2.0 (M75), OPEL Zafira B (A05) 2.2 (M75), OPEL Zafira B (A05) 1.9 CDTI (M75), OPEL Zafira B (A05) 1.9 CDTI (M75), OPEL Zafira B (A05) 1.9 CDTI (M75), OPEL Zafira B (A05) 2.0 (M75), OPEL Zafira B (A05) 1.6 CNG (M75), OPEL Zafira B (A05) 1.6 (M75), OPEL Zafira B (A05) 1.7 CDTI (M75), OPEL Zafira B (A05) 1.7 CDTI (M75), OPEL Zafira B (A05) 1.6 CNG Turbo (M75), OPEL Zafira B (A05) 1.8 (M75), OPEL Zafira B (A05) 1.8 LPG (M75), OPEL Zafira B (A05) 1.6 FlexFuel (M75) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

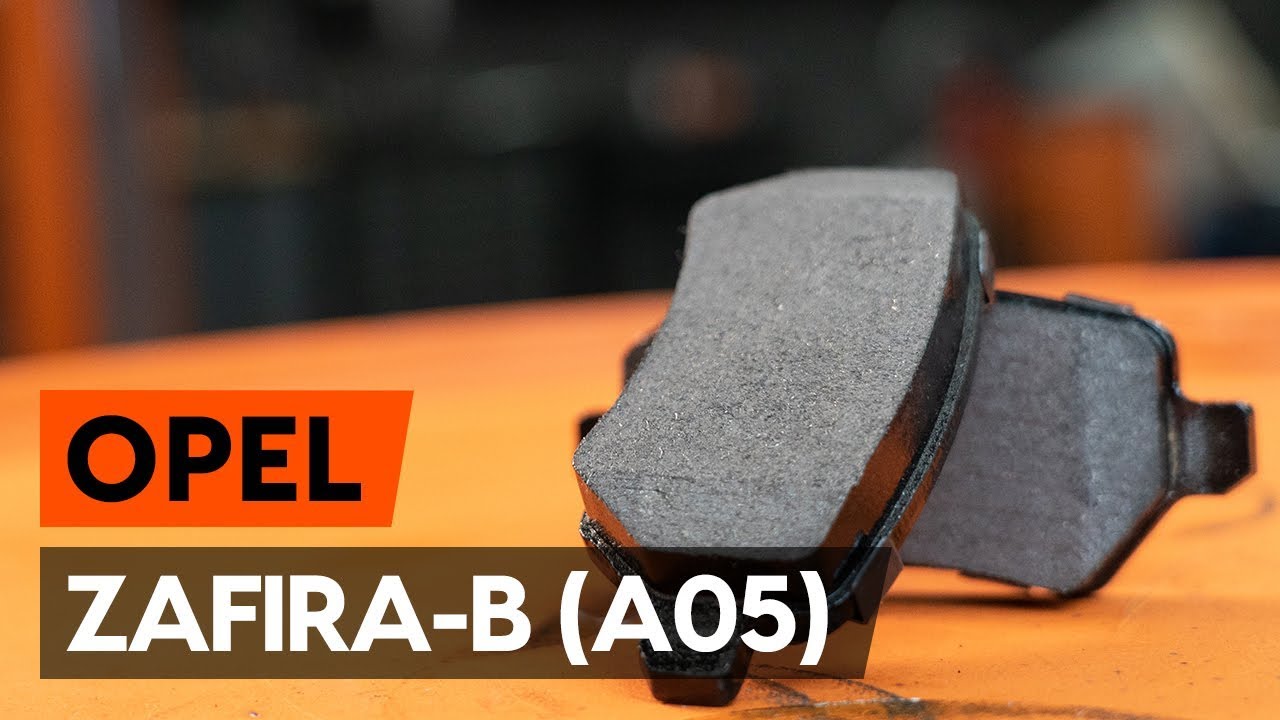

Cómo cambiar los pastillas de freno traseros en OPEL ZAFIRA-B 2 (A05) [AUTODOC]

Cómo cambiar: pastillas de freno de la parte trasera - Opel Zafira B A05 | Guía de sustitución

Productos alternativos

Juego de pastillas de freno

Sustitución: pastillas de freno - Opel Zafira B A05. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Pasta antichirridos

                      Grasa de cobre

                      Llave de vaso n° 11

                      Llave de vaso n° 13

                      Llave Combinada n.º 11

                      Llave Combinada n.º 13

                      Llave Combinada n.º 17

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Herramienta de retorno del pistón de freno

                      Kit para purgado de frenos

                      Clip para manguera de freno

                      Palanca

                      Cuñas para ruedas

Comprar herramientas

Sustitución: pastillas de freno - Opel Zafira B A05. AUTODOC recomienda:

Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: pastillas de freno - Opel Zafira B A05. Utilice el siguiente procedimiento:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

Sustitución: pastillas de freno - Opel Zafira B A05. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 6

Retire la rueda.
Paso 7

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Limpie el área donde el latiguillo de freno está conectada a la pinza de freno, y el área de los pernos guía. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Opel Zafira B A05. Después de haber aplicado el spray, espere unos minutos.
Paso 9

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.
Paso 10

Destornille el latiguillo de freno del cáliper de freno. Usa una llave mixta del n.º 11.
Paso 11

Desconecte el latiguillo de freno.
Paso 12

Destornille la fijación del cáliper de freno. Usa una llave mixta del n.º 13.
Paso 13

Separe las pastillas de freno. Use una palanca.
Paso 14

Retire el soporte de freno. Use una palanca.

Sustitución: pastillas de freno - Opel Zafira B A05. Consejo:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 15

Retire las pastillas de freno. Use una palanca.

Sustitución: pastillas de freno - Opel Zafira B A05. Los profesionales recomiendan:
Mida el grosor del disco de freno. Al llegar al límite de desgaste, es necesario sustituir el detalle.
Paso 16

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Opel Zafira B A05. Después de haber aplicado el spray, espere unos minutos.
Paso 17

Trate las pastillas de freno en el área donde su superficie entra en contacto con el soporte de la pinza de freno. Use pasta antichirridos.

Sustitución: pastillas de freno - Opel Zafira B A05. Consejo de AUTODOC:
Compruebe la limpieza de la superficie del disco antes de instalar las pastillas.
Paso 18

Instale las pastillas de freno nuevas.

Sustitución: pastillas de freno - Opel Zafira B A05. Los expertos de AUTODOC recomiendan:
Vigile que las pastillas estén instaladas con las placas dirigidas al disco.
Paso 19

Trate el pistón de la pinza de freno. Use un limpiador de frenos.

Sustitución: pastillas de freno - Opel Zafira B A05. Consejo:
Después de aplicar el aerosol, espere unos minutos.
Paso 20

Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 21

Establezcan el soporte de freno y lo fijen.
Paso 22

Apriete las sujeciones de la pinza del freno. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 25 Nm.
Paso 23

Trate el latiguillo de freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Opel Zafira B A05. Después de haber aplicado el spray, espere unos minutos.
Paso 24

Conecte la manguera del freno.
Paso 25

Apriete la sujeción del latiguillo de freno. Use un vaso de impacto del n.º 11. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 26

Retire la abrazadera de la manguera del freno.
Paso 27

Limpie la suciedad del perno del latiguillo de freno. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Opel Zafira B A05. Después de haber aplicado el spray, espere unos minutos.
Paso 28

Afloje el tornillo de purgado de frenos. Use un vaso de impacto del n.º 11. Utilice una llave de trinquete.
Paso 29

Conecte la manguera del kit de purgado de frenos al tornillo de purgado de freno.
Paso 30

Deje salir el aire del sistema del cáliper de freno. Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 31

Desconecte la manguera del kit de purgado de frenos.
Paso 32

Apriete el tornillo de purgado de frenos. Use un vaso de impacto del n.º 11. Utilice una llave de trinquete.
Paso 33

Apriete el tornillo de purga de la pinza de freno. Use un vaso de impacto del n.º 11. Utilice una llave dinamométrica. Apriételo a un par de 10 Nm.

Paso 34

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 35

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: pastillas de freno - Opel Zafira B A05. Los expertos de AUTODOC recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 36

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Opel Zafira B A05
Paso 37

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 38

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 39

Retire los gatos y las cuñas.

Sustitución: pastillas de freno - Opel Zafira B A05. Consejo:
Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 40

Apriete el tapón del depósito de líquido del freno.

AUTODOC recomienda:
Opel Zafira B A05 - Pise el pedal de freno varias veces con el motor apagado hasta que sienta la resistencia que se ha acumulado.
Paso 41

Cierre la capota.

Sustitución: pastillas de freno - Opel Zafira B A05. AUTODOC recomienda:
Los primeros 150–200 km después de la sustitución de las pastillas de freno baje la velocidad con mucho cuidado. Evite los frenajes innecesarios y bruscos hasta la parada completa del automóvil.
