Intervalo de sustitución recomendado para la categoría de pieza Juego de pastillas de freno : 30000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33W), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los pastillas de freno traseros en TOYOTA RAV 4 3 (XA30) [VÍDEO TUTORIAL DE AUTODOC]

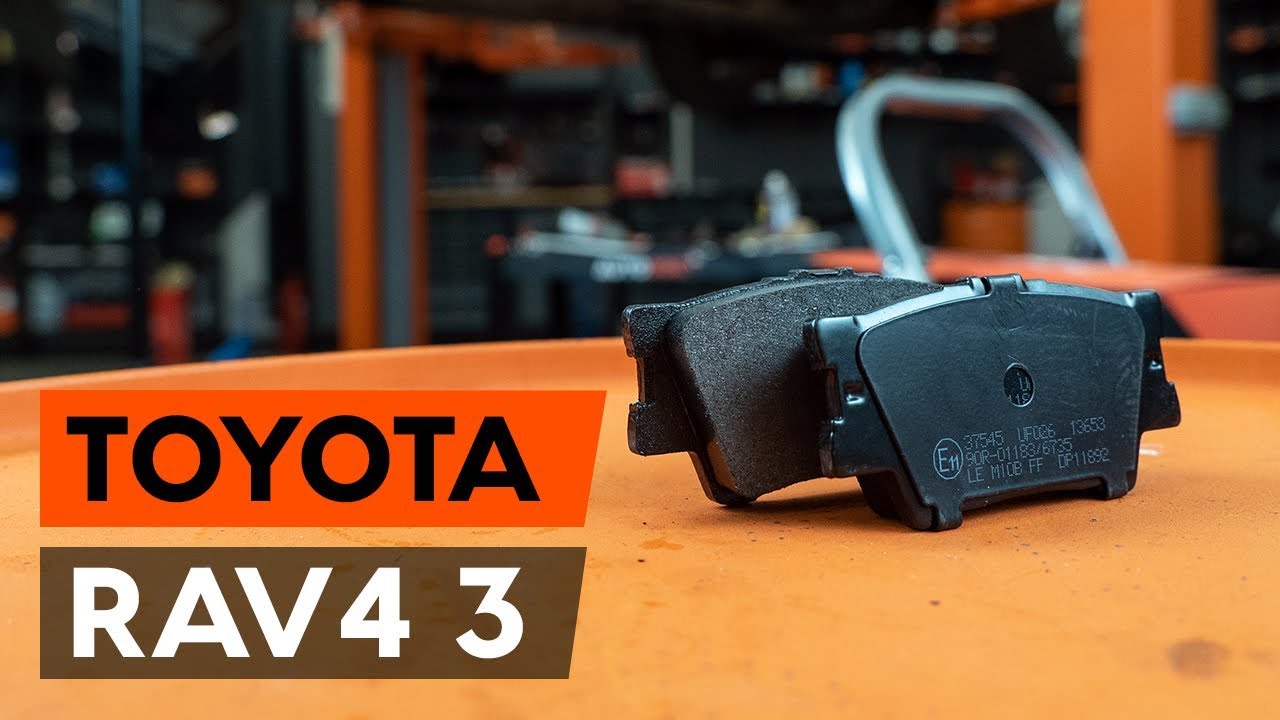

Cómo cambiar: pastillas de freno de la parte trasera - Toyota RAV4 III | Guía de sustitución

Productos alternativos

Juego de pastillas de freno

Sustitución: pastillas de freno - Toyota RAV4 III. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Pasta antichirridos

                      Llave de vaso n° 14

                      Llave de impacto para llantas n.º 21

                      Herramienta de retorno del pistón de freno

                      Llave dinamométrica

                      Palanca

                      Cuñas para ruedas

Comprar herramientas

Sustitución: pastillas de freno - Toyota RAV4 III. AUTODOC recomienda:

Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
¡Advertencia! Apague el motor antes de comenzar cualquier trabajo - Toyota RAV4 III.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 4

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

Sustitución: pastillas de freno - Toyota RAV4 III. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 6

Retire la rueda.
Paso 7

Separe las pastillas de freno. Use una palanca.
Paso 8

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Destornille la fijación del cáliper de freno. Use un vaso de impacto del n.º 14. Utilice una llave giramachos.
Paso 10

Retire el soporte de freno.

Sustitución: pastillas de freno - Toyota RAV4 III. Consejo de AUTODOC:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 11

Retire las pastillas de freno.

Sustitución: pastillas de freno - Toyota RAV4 III. Consejo de los expertos de AUTODOC:
Mida el grosor del disco de freno. Al llegar al límite de desgaste, es necesario sustituir el detalle.
Paso 12

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Toyota RAV4 III. Después de haber aplicado el spray, espere unos minutos.
Paso 13

Trate el pistón de la pinza de freno. Use un limpiador de frenos.

Sustitución: pastillas de freno - Toyota RAV4 III. Consejo:
Después de aplicar el aerosol, espere unos minutos.
Paso 14

Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 15

Trate las pastillas de freno en el área donde su superficie entra en contacto con el soporte de la pinza de freno. Use pasta antichirridos.

Sustitución: pastillas de freno - Toyota RAV4 III. Los profesionales recomiendan:
Compruebe la limpieza de la superficie del disco antes de instalar las pastillas.
Paso 16

Instale las pastillas de freno nuevas.

Sustitución: pastillas de freno - Toyota RAV4 III. Los expertos de AUTODOC recomiendan:
Vigile que las pastillas estén instaladas con las placas dirigidas al disco.
Paso 17

Establezcan el soporte de freno y lo fijen. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 27 Nm.
Paso 18

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 19

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - Toyota RAV4 III. Después de haber aplicado el spray, espere unos minutos.
Paso 20

Instale la rueda.

Sustitución: pastillas de freno - Toyota RAV4 III. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 21

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 22

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 103 Nm.
Paso 23

Retire los gatos y las cuñas.

AUTODOC recomienda:
¡Importante! Sustitución: pastillas de freno - Toyota RAV4 III. Compruebe el nivel del líquido de frenos en el depósito y proceda a llenarlo si fuera necesario.
Paso 24

Apriete el tapón del depósito de líquido del freno.

AUTODOC recomienda:
Toyota RAV4 III - Pise el pedal de freno varias veces con el motor apagado hasta que sienta la resistencia que se ha acumulado.
Paso 25

Cierre la capota.

Sustitución: pastillas de freno - Toyota RAV4 III. Los profesionales recomiendan:
Los primeros 150–200 km después de la sustitución de las pastillas de freno baje la velocidad con mucho cuidado. Evite los frenajes innecesarios y bruscos hasta la parada completa del automóvil.
