¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33W), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 (GSA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 4WD (ASA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

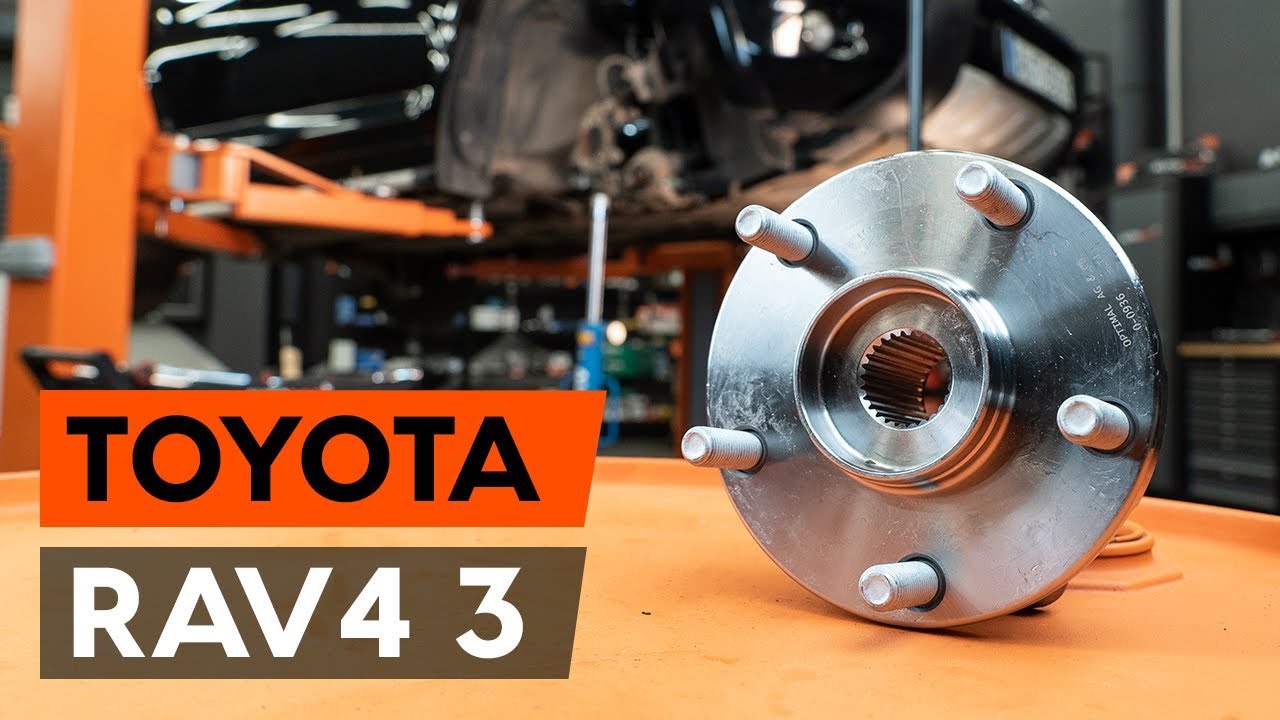

Cómo cambiar los cojinete de rueda en TOYOTA RAV 4 3 (XA30) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: cojinete de rueda de la parte delantera - Toyota RAV4 III | Guía de sustitución

Todas las piezas que usted necesita sustituir – Cojinete de Rueda para RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) y otros modelos TOYOTA

Productos alternativos

Juego de cojinete de rueda

Sustitución: cojinete de rueda - Toyota RAV4 III. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Grasa de cobre

                      Llave de vaso n° 17

                      Llave de vaso n° 18

                      Llave de vaso n° 30

                      Llave de impacto para llantas n.º 21

                      Llave de trinquete

                      Llave dinamométrica

                      Cincel plano

                      Llave giramachos

                      Martillo

                      Punzón

                      Palanca

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

Sustitución: cojinete de rueda - Toyota RAV4 III. Los expertos de AUTODOC recomiendan:

No aplique el conjunto del cojinete de su Toyota RAV4 III que ya ha sido utilizado una vez.
El procedimiento de sustitución de los rodamientos de cubo de rueda es idéntico para ambas ruedas en un mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - Toyota RAV4 III - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Limpie la sujeción del cubo de rueda. Use el aerosol WD-40.
Paso 2

Afloje la sujeción del eje de transmisión. Use un punzón. Utilice un martillo.
Paso 3

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 30. Utilice una llave giramachos.
Paso 4

Asegure las ruedas con cuñas.

Paso 5

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 6

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 7

Desatornille los pernos de la rueda.

Sustitución: cojinete de rueda - Toyota RAV4 III. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 8

Retire la rueda.
Paso 9

Separe las pastillas de freno. Use una palanca.
Paso 10

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 17. Utilice una llave giramachos.
Paso 12

Quite la pinza del cáliper de freno.

Sustitución: cojinete de rueda - Toyota RAV4 III. AUTODOC recomienda:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.
Paso 13

Limpie las sujeciones del disco de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Retire el disco de freno.
Paso 15

Limpie las sujeciones que conectan la rótula al brazo de control de la suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 17.
Paso 17

Desconecte la bisagra esférica del brazo. Use una palanca.

Paso 18

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 30. Utilice una llave giramachos.
Paso 19

Tratar las acanaladuras de la junta homocinética del eje de transmisión. Use el aerosol WD-40.
Paso 20

Quite el árbol de impulsión. Use un punzón. Utilice un martillo.

Sustitución: cojinete de rueda - Toyota RAV4 III. Consejo de los expertos de AUTODOC:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 21

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 22

Limpie las sujeciones del rodamiento del cubo de rueda. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Destornille la fijación del cojinete del cubo. Use un vaso de impacto del n.º 17. Utilice una llave giramachos.
Paso 24

Quite por completo el cubo junto con el cojinete puesto que presentan un conjunto no desmontable. Use una palanca. Utilice un martillo.
Paso 25

Limpie el asiento de montaje del cojinete del cubo (buje). Use un cepillo de alambre. Use el aerosol WD-40.
Paso 26

Instale el cubo nuevo por completo junto con el cojinete.
Paso 27

Atornille la fijación del cojinete del cubo. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 28

Apriete la sujeción del rodamiento de cubo de rueda. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 96 Nm.
Paso 29

Tratar las acanaladuras de la junta homocinética del eje de transmisión. Use grasa de cobre.
Paso 30

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: cojinete de rueda - Toyota RAV4 III. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 31

Instale el árbol propulsor en el cubo de rueda.
Paso 32

Sujete la rótula al brazo de control. Use una palanca.
Paso 33

Atornille las sujeciones de la rótula. Use un vaso de impacto del n.º 17.
Paso 34

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 92 Nm.
Paso 35

Trate el cubo de rueda donde éste se comunica con el disco de freno. Use grasa de cobre.
Paso 36

Instale el disco de freno.
Paso 37

Limpie los asientos de montaje de la pinza de freno y su soporte. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 38

Instale la pinza del cáliper de freno.
Paso 39

Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 98 Nm.
Paso 40

Atornille la tuerca del árbol propulsor. Use un vaso de impacto del n.º 30. Utilice una llave giramachos.
Paso 41

Limpie la superficie de la pinza del freno. Use un cepillo de alambre.
Paso 42

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 43

Instale la rueda.

Sustitución: cojinete de rueda - Toyota RAV4 III. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 44

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 45

Baje el automóvil.
Paso 46

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 30. Utilice una llave dinamométrica. Apriételo a un par de 216 Nm.
Paso 47

Golpee con el martillo la sujeción del eje de transmisión. Utilice un cincel de metal plano. Utilice un martillo.
Paso 48

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 103 Nm.
