Intervalo de sustitución recomendado para la categoría de pieza Tambor de freno : 100000km
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
FIAT PANDA (169) 1.2 LPG (169.AXB1A),
FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A),
FIAT PANDA (169) 1.4 Natural Power (169AXHIA),
FIAT PANDA (169) 1.1 (169.AXA1A),
FIAT PANDA (169) 1.3 D Multijet (169.AXC1A),
FIAT PANDA (169) 1.3 D Multijet 4x4 (169.AXC2A),
FIAT PANDA (169) 1.2 4x4 (169.AXB2A),
FIAT PANDA (169) 1.2 Natural Power (169.AXB1A),
FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A)
…
Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

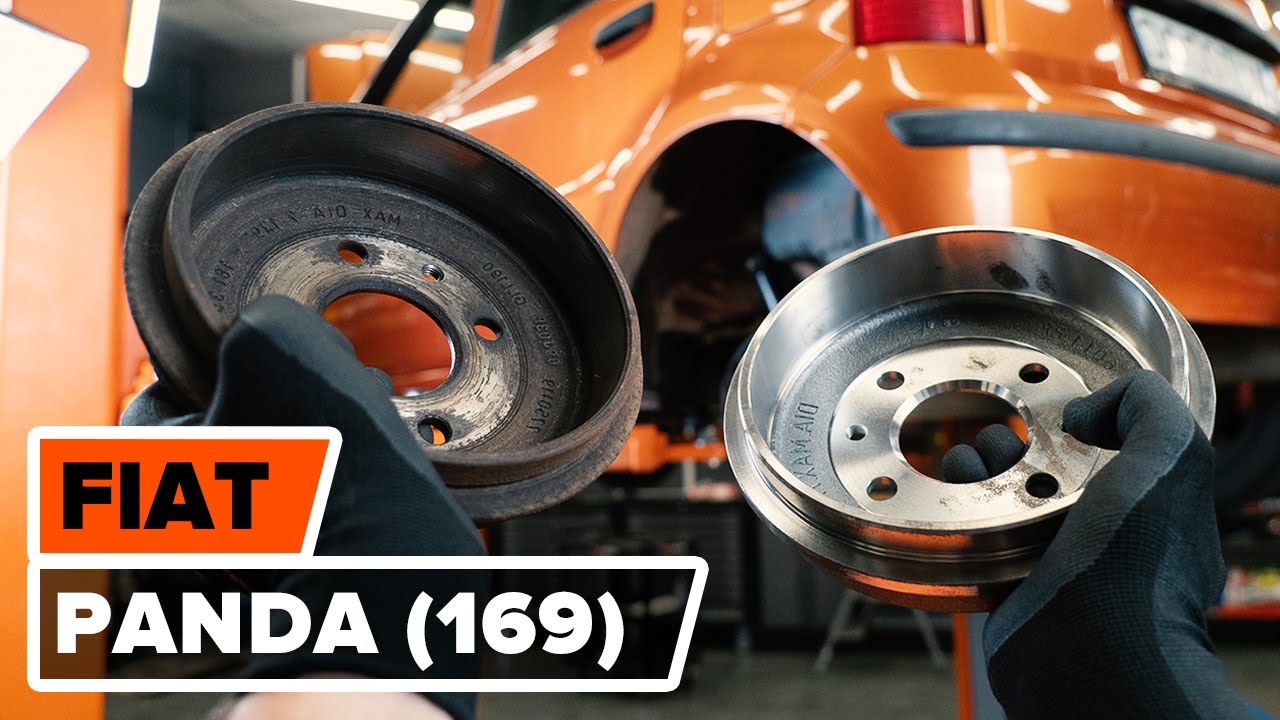

Cómo cambiar los tambor de freno traseros en FIAT PANDA (169) [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Tambor de Freno para PANDA (169) y otros modelos FIAT
Sustitución: tambor de freno - Fiat Panda 169. AUTODOC recomienda:
Haga la sustitución de los tambores de freno en el Fiat Panda 169 por un kit para el eje trasero. Independientemente del estado de los componentes. Esto proporcionará el frenaje uniforme.
El procedimiento de sustitución es idéntico para los tambores de freno derecho e izquierdo de un mismo eje.
Cuando sustituya los tambores de freno, asegúrese de cambiar también las zapatas de freno.
Todo el trabajo debería ser realizado con el motor parado.
Sustitución: tambor de freno - Fiat Panda 169. Secuencia de pasos recomendada:
Paso 1
Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2
Asegure las ruedas con cuñas.
Paso 3
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4
Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 5
Desatornille los pernos de la rueda.
AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Fiat Panda 169
Paso 6
Retire la rueda.
Paso 7
Limpie las sujeciones del tambor del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8
Destornille la fijación del tambor de freno. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 9
Retire la cubierta protectora de la consola central inferior. Utilice un destornillador plano.
Paso 10
Desatornille las sujeciones delanteras de la consola central inferior. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 11
Retire la consola central inferior.
Paso 12
Suelte el cable del freno de mano. Usa una llave mixta del n.º 10.
Paso 13
Retire el tambor de freno.
Paso 14
Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 15
Instale el tambor de freno.
Paso 16
Ajuste la tensión del cable del freno de mano. Usa una llave mixta del n.º 10.
Paso 17
Retire el tambor de freno.
Paso 18
Mueva las zapatas del freno de mano contra el tambor de freno. Utilice un destornillador plano.
Paso 19
Instale el tambor de freno.
Paso 20
Atornille la sujeción del tambor de freno. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 21
Vuelva a instalar la consola central inferior.
Paso 22
Atornille las sujeciones delanteras de la consola central inferior. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 23
Vuelva a instalar la cubierta protectora de la consola central inferior.
Paso 24
Apriete las sujeciones del tambor del freno. Use un vaso de impacto del n.º 12. Utilice una llave dinamométrica. Apriételo a un par de 10 Nm.
Paso 25
Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 26
Trate la superficie en la cual la llanta de la rueda entra en contacto con el tambor del freno.
Use grasa de cobre.
Paso 27
Instale la rueda.
AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Fiat Panda 169
Paso 28
Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 29
Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 98 Nm.
Paso 30
Retire los gatos y las cuñas.
Paso 31
Apriete el tapón del depósito de líquido del freno. Cierre la capota.
Sustitución: tambor de freno - Fiat Panda 169. Consejo de AUTODOC:
Ajuste la holgura entre las pastillas de freno y el tambor en Fiat Panda 169, al presionar el pedal de freno 10–15 veces.
