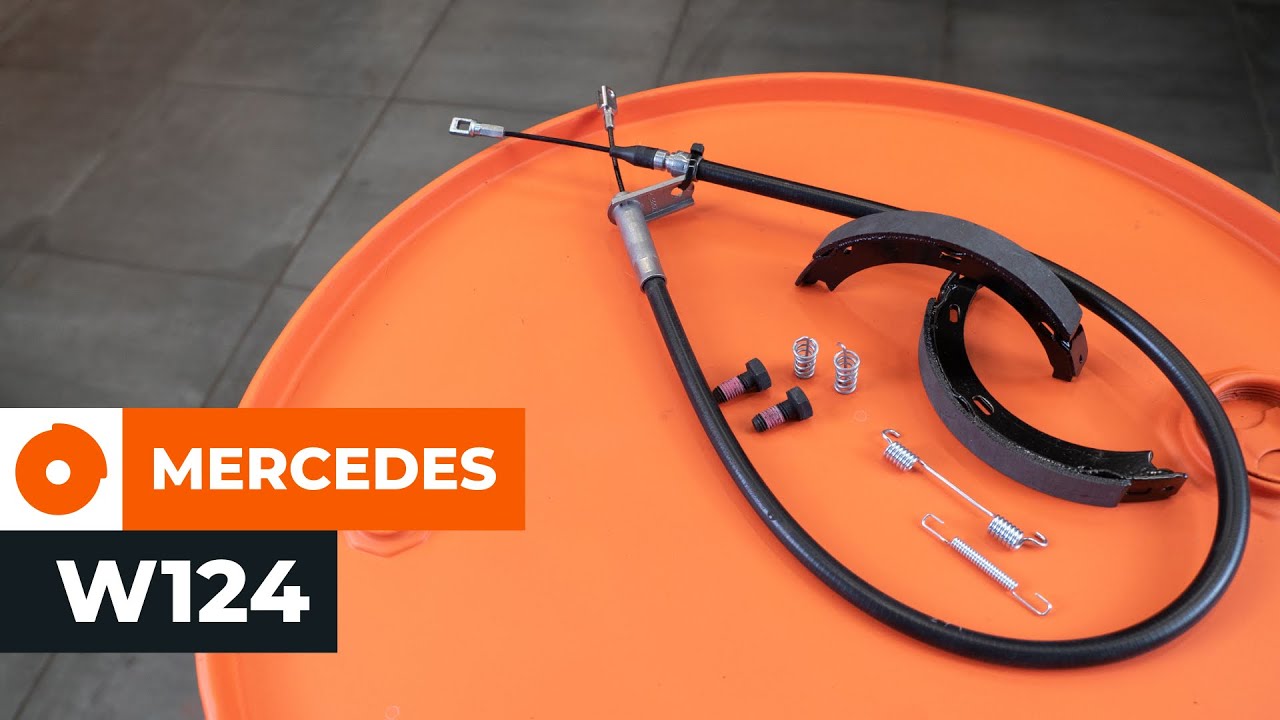

Cómo cambiar: zapata de freno de mano - Mercedes W124 | Guía de sustitución
descargas:
3
Vistas:
33
Intervalo de sustitución recomendado para la categoría de pieza Zapata de freno de mano : 100000 km
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase E Berlina (W124) E 250 D (124.126, 124.129), MERCEDES-BENZ Clase E Berlina (W124) E 300 D (124.131), MERCEDES-BENZ Clase E Berlina (W124) E 200 (124.019), MERCEDES-BENZ Clase E Berlina (W124) E 220 (124.022), MERCEDES-BENZ Clase E Berlina (W124) E 280 (124.029), MERCEDES-BENZ Clase E Berlina (W124) E 280 (124.028), MERCEDES-BENZ Clase E Berlina (W124) E 200 D (124.120), MERCEDES-BENZ Clase E Berlina (W124) E 250 Turbo-D (124.128), MERCEDES-BENZ Clase E Berlina (W124) E 300 Turbo-D 4-matic (124.333), MERCEDES-BENZ Clase E Berlina (W124) E 300 Turbo-D (124.133), MERCEDES-BENZ Clase E Berlina (W124) E 300 4-matic (124.230) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
MERCEDES-BENZ Clase E Berlina (W124) E 250 D (124.126, 124.129), MERCEDES-BENZ Clase E Berlina (W124) E 300 D (124.131), MERCEDES-BENZ Clase E Berlina (W124) E 200 (124.019), MERCEDES-BENZ Clase E Berlina (W124) E 220 (124.022), MERCEDES-BENZ Clase E Berlina (W124) E 280 (124.029), MERCEDES-BENZ Clase E Berlina (W124) E 280 (124.028), MERCEDES-BENZ Clase E Berlina (W124) E 200 D (124.120), MERCEDES-BENZ Clase E Berlina (W124) E 250 Turbo-D (124.128), MERCEDES-BENZ Clase E Berlina (W124) E 300 Turbo-D 4-matic (124.333), MERCEDES-BENZ Clase E Berlina (W124) E 300 Turbo-D (124.133), MERCEDES-BENZ Clase E Berlina (W124) E 300 4-matic (124.230) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar los kit de frenos parte trasera en MERCEDES W124 [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Zapatas De Freno De Mano para Clase E Berlina (W124) y otros modelos MERCEDES-BENZ
Zapata de freno de mano
Zapata de freno de mano
Zapata de freno de mano para Clase E Berlina (W124) Gasóleo (75 cv)
Zapata de freno de mano para Clase E Berlina (W124) Gasóleo (126 cv)
Zapata de freno de mano para Clase E Berlina (W124) Gasóleo (147 cv)
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Spray limpiador multiuso
Grasa cerámica
Llave dinamométrica
Llave Combinada n.º 17
Llave de vaso n° 13
Llave de vaso n° 17
Broca hexagonal No. H5
Llave de impacto para llantas n.º 17
Llave de trinquete
Destornillador Plano
Punzón
Martillo
Llave giramachos
Alicates de nariz larga
Palanca
Cuñas para ruedas
Sustitución: zapata de freno de mano - Mercedes W124. Consejo de los expertos de AUTODOC:
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: zapata de freno de mano - Mercedes W124. Secuencia de pasos recomendada:
- Paso 1
Abra el capó. - Paso 2
Desatornille el tapón del depósito del líquido de frenos. - Paso 3Asegure las ruedas con cuñas.Paso 4
Afloje los pernos de la rueda. Utilice una llave de impacto para llanta # 17. Utilice una llave giramachos. - Paso 5
Levante el coche.AUTODOC recomienda:Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato. - Paso 6
Desatornille los pernos de la rueda.Sustitución: zapata de freno de mano - Mercedes W124. AUTODOC recomienda:Para evitar lesiones, sostenga la rueda cuando desatornille los pernos. - Paso 7
Retire la rueda. - Paso 8
Limpie los pasadores guía de la pastilla de freno. Use un cepillo de alambre. Utilice un spray de limpieza multiuso. - Paso 9
Retire los pasadores guía de la pastilla de freno. Use un punzón. Utilice un martillo. - Paso 10
Retire el resorte de retención de las pastillas de freno. - Paso 11
Separe las pastillas de freno. Use una palanca (2 piezas). - Paso 12
Retire las pastillas de freno. - Paso 13
Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 14
Desenrosque las sujeciones de la pinza de freno. Usa una llave mixta del n.º 17. - Paso 15
Retire los pernos de sujeción. - Paso 16
Retire la pinza de freno.Sustitución: zapata de freno de mano - Mercedes W124. Consejo:Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema. - Paso 17
Limpie la sujeción del disco de freno. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 18
Desenrosque las sujeciones del disco de freno. Use Vaso HEX No. H5. Utilice una llave de trinquete. - Paso 19
Retire el perno de sujeción. - Paso 20
Suelte el ajustador del freno de mano. Utilice un destornillador plano. - Paso 21
Retire el disco de freno. - Paso 22
Retire el muelle de retorno inferior de la zapata de freno. Utilice un destornillador plano. - Paso 23
Retire los muelles de sujeción de las zapatas del freno de mano. Utilice unos alicates de nariz larga. - Paso 24
Retire las zapatas del freno de mano. - Paso 25
Limpie los asientos de montaje de las zapatas del freno de mano. Use un cepillo de alambre. Utilice un spray de limpieza multiuso. - Paso 26
Retire el regulador del freno de mano. - Paso 27
Limpie el regulador del freno de mano. Use un cepillo de alambre. Utilice un spray de limpieza multiuso. - Paso 28Retire el muelle de retorno superior.Paso 29
Instale el muelle de retorno superior. - Paso 30
Instale el regulador del freno de mano. - Paso 31
Instale nuevas zapatas de freno de mano.
