¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
FORD MONDEO III Sedán (B4Y) 2.2 TDCi, FORD MONDEO III Sedán (B4Y) 2.0 TDCi, FORD MONDEO III Sedán (B4Y) 2.0 DI, FORD MONDEO III Sedán (B4Y) 1.8 16V, FORD MONDEO III Sedán (B4Y) 1.8 16V, FORD MONDEO III Sedán (B4Y) 2.5 V6 24V, FORD MONDEO III Sedán (B4Y) 2.0 16V DI / TDDi / TDCi, FORD MONDEO III Sedán (B4Y) 2.0 16V TDDi / TDCi, FORD MONDEO III Sedán (B4Y) 2.2 TDCi, FORD MONDEO III Sedán (B4Y) 3.0 V6 24V, FORD MONDEO III Sedán (B4Y) 1.8 SCi, FORD MONDEO III Sedán (B4Y) ST220 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

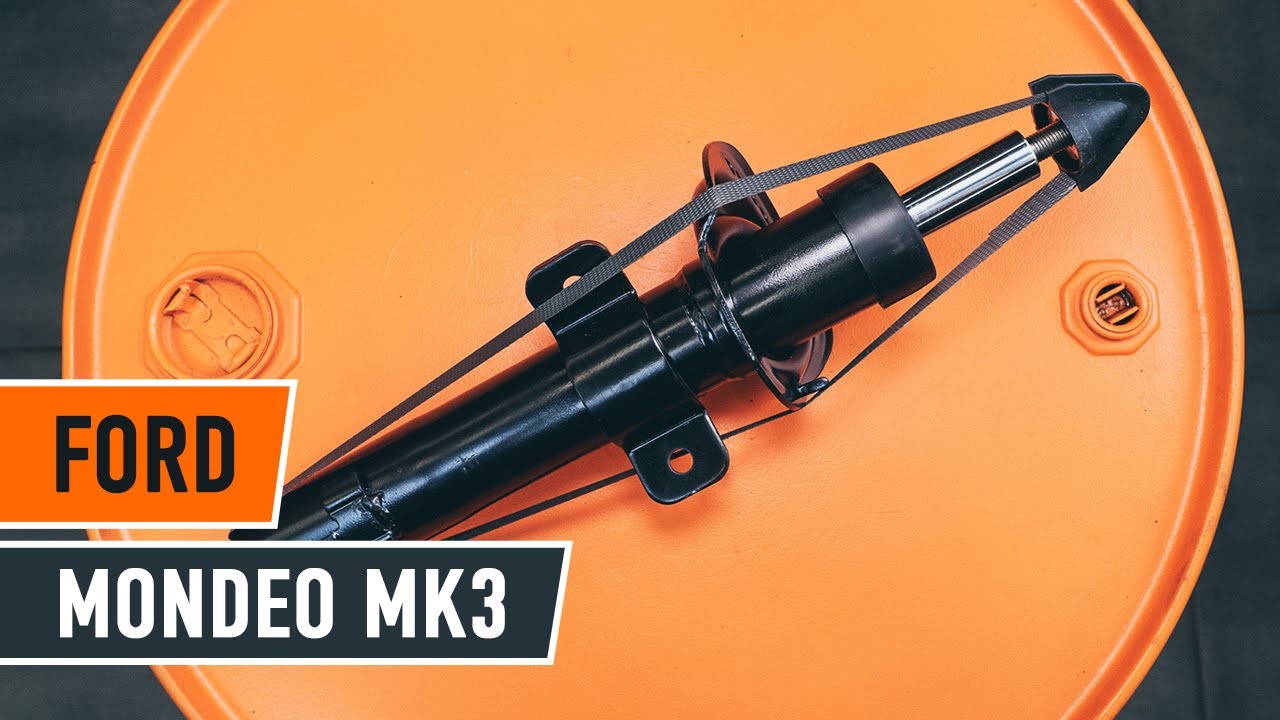

Cómo cambiar los puntal amortiguador parte delantera en FORD MONDEO MK3 Berlina [AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Ford Mondeo Mk3 berlina | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para MONDEO III Sedán (B4Y) y otros modelos FORD

Amortiguador

Amortiguador telescópico

        Amortiguador para FORD MONDEO III Sedán (B4Y) 2.2 TDCi Gasóleo (150 cv)

        Amortiguador para FORD MONDEO III Sedán (B4Y) 2.0 TDCi Gasóleo (130 cv)

        Amortiguador para FORD MONDEO III Sedán (B4Y) 1.8 16V Gasolina (110 cv)

        Amortiguador para FORD MONDEO III Sedán (B4Y) 2.0 DI Gasóleo (125 cv)

        Amortiguador para FORD MONDEO III Sedán (B4Y) ST220 Gasolina (226 cv)

        Amortiguador para FORD MONDEO III Sedán (B4Y) 1.8 16V Gasolina (125 cv)

        Amortiguador para FORD MONDEO III Sedán (B4Y) 1.8 SCi Gasolina (130 cv)

        Amortiguador para FORD MONDEO III Sedán (B4Y) 2.5 V6 24V Gasolina (170 cv)

        Amortiguador para FORD MONDEO III Sedán (B4Y) 2.2 TDCi Gasóleo (155 cv)

Sustitución: amortiguador telescópico - Ford Mondeo Mk3 berlina. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Spray limpiador multiuso

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 15

                        Llave Combinada n.º 17

                        Llave de vaso n° 13

                        Llave de vaso n° 15

                        Llave de vaso n° 17

                        Llave de vaso n° 19

                        Llave de vaso n° 32

                        Vaso para amortiguador

                        Broca hexagonal No. H6

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Punzón

                        Martillo

                        Llave giramachos

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Ford Mondeo Mk3 berlina. Los expertos de AUTODOC recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Ford Mondeo Mk3 berlina - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje las sujeciones superiores del puntal de suspensión (3 piezas). Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 5

Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 6

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 32. Utilice una llave giramachos.
Paso 7

Asegure las ruedas con cuñas.

Paso 8

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 9

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 10

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Ford Mondeo Mk3 berlina
Paso 11

Retire la rueda.
Paso 12

Desconecte el cableado del captador ABS.
Paso 13

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 15

Retire el enlace estabilizador de estabilidad transversal.
Paso 16

Limpie las sujeciones que conectan el latiguillo de freno con el puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Destornille la fijación del soporte del latiguillo de freno de la pata amortiguadora. Usa una llave mixta del n.º 15.
Paso 18

Limpie la sujeción inferior que conecta el puntal de suspensión con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 15. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 20

Retire el perno de sujeción.
Paso 21

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 32. Utilice una llave de trinquete.
Paso 22

Retire la tuerca de sujeción.
Paso 23

Limpie las sujeciones que conectan la rótula al brazo de control de la suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 24

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 25

Retire los pernos de sujeción.
Paso 26

Separe el eje de transmisión de la mangueta de dirección. Use un punzón. Utilice un martillo.

Sustitución: amortiguador telescópico - Ford Mondeo Mk3 berlina. Consejo de los expertos de AUTODOC:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 27

Desconecte la bisagra esférica del brazo.
Paso 28

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 29

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 30

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 31

Desatornille las sujeciones superiores del amortiguador (3 piezas).

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Ford Mondeo Mk3 berlina
Paso 32

Retire la pata amortiguadora.
Paso 33

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Ford Mondeo Mk3 berlina. Los expertos de AUTODOC recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 34

Comprima el resorte.
Paso 35

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 36

Desenrosque la tuerca del vástago del pistón del puntal. Use un vaso de impacto del n.º 19. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 37

Retire el soporte superior del puntal.
Paso 38

Suelte el resorte helicoidal.
Paso 39

Retire el muelle.
Paso 40

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Ford Mondeo Mk3 berlina. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 41

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Ford Mondeo Mk3 berlina. Consejo de los expertos de AUTODOC:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 42

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 43

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 44

Instale el resorte en el amortiguador.
Paso 45

Comprima el resorte.
Paso 46

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 47

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 19. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.

Sustitución: amortiguador telescópico - Ford Mondeo Mk3 berlina. Los expertos de AUTODOC recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 48

Abra el resorte.
Paso 49

Retire el puntal amortiguador que está montado.
Paso 50

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 51

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 52

Instale la pata amortiguadora en el arco de la rueda.
Paso 53

Fije las sujeciones superiores del puntal amortiguador (3 piezas). No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Ford Mondeo Mk3 berlina
Paso 54

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 55

Fije la pata amortiguadora en el muñón de dirección.
Paso 56

Eleve el gato hidráulico de transmisión en unos 10-15 cm.

Paso 57

Instale el perno de sujeción.
Paso 58

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 15. Utilice una llave de trinquete.
Paso 59

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Ford Mondeo Mk3 berlina. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 60

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 61

Instale el árbol de impulsión.
Paso 62

Sujete la rótula al brazo de control.
Paso 63

Instale los pernos de sujeción.
Paso 64

Atornille la sujeción que conecta la rótula al brazo de control. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 65

Apriete las sujeciones que conectan la rótula al brazo de control. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 48 Nm.
Paso 66

Apriete la fijación inferior de la pata amortiguadora. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 83 Nm.
Paso 67

Instale la tuerca de sujeción.
Paso 68

Atornille la tuerca del árbol propulsor. Use un vaso de impacto del n.º 32. Utilice una llave de trinquete.
Paso 69

Limpie las sujeciones del soporte del latiguillo de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 70

Atornille la fijación del soporte del latiguillo de freno a la pata amortiguadora. Usa una llave mixta del n.º 15. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 32 Nm.
Paso 71

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 72

Instale la barra del estabilizador de estabilidad transversal.
Paso 73

Apriete las fijaciones de la bieleta de la barra estabilizadora. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 74

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 48 Nm.
Paso 75

Conecte los cables del captador ABS.
Paso 76

Trate las sujeciones del amortiguador. Trate las sujeciones de la mangueta de dirección. Use grasa de cobre.
Paso 77

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 78

Limpie la superficie de la pinza del freno. Utilice un spray de limpieza multiuso.
Paso 79

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Ford Mondeo Mk3 berlina
Paso 80

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 81

Baje el automóvil.
Paso 82

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 32. Utilice una llave dinamométrica. Apriételo a un par de 290 Nm.
Paso 83

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 84

Retire los gatos y las cuñas.
Paso 85

Apriete las sujeciones superiores del amortiguador (3 piezas). Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 86

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 87

Retire el protector de aletas del guardabarros.
Paso 88

Cierre la capota.
