¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 Di 4x4, NISSAN X-TRAIL (T30) 2.2 dCi 4x4, NISSAN X-TRAIL (T30) 2.0, NISSAN X-TRAIL (T30) 2.2 dCi, NISSAN X-TRAIL (T30) 2.0, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 DCi, NISSAN X-TRAIL (T30) 2.2 DCi FWD, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.5 4x4 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

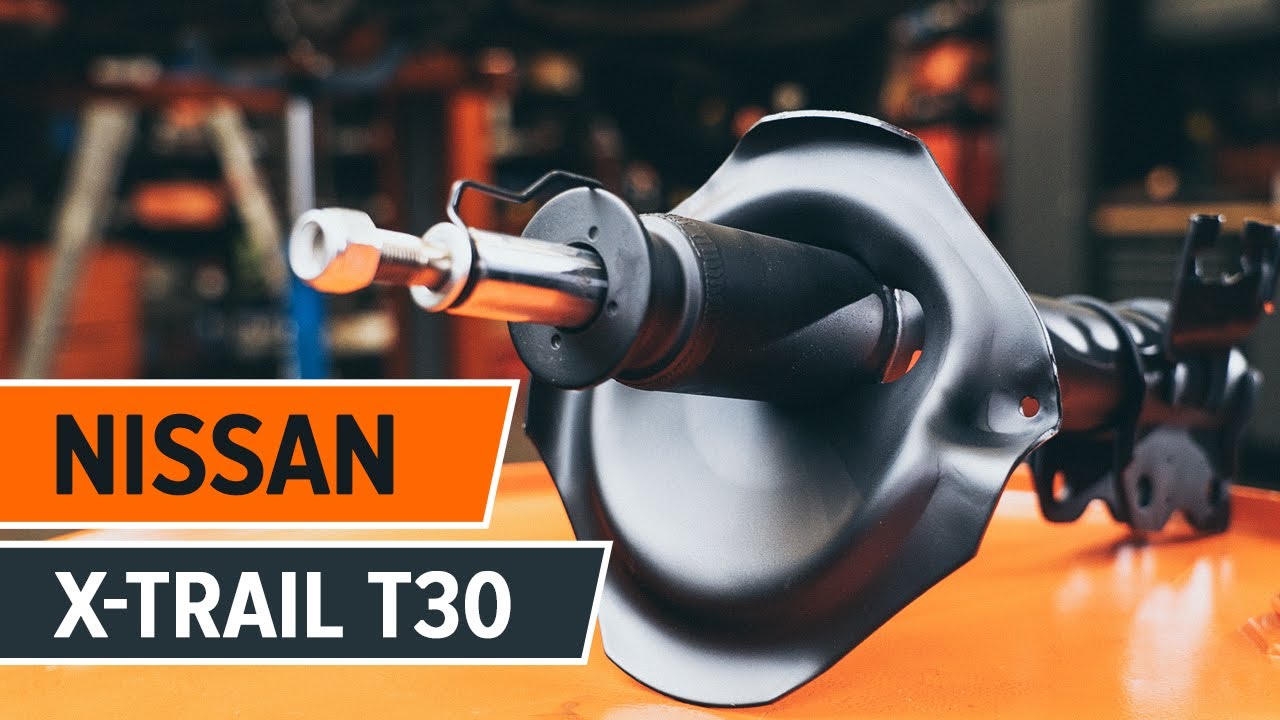

Cómo cambiar los puntal amortiguador en NISSAN X TRAIL T30 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Nissan X Trail T30 | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - Nissan X Trail T30. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa cerámica

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 14

                      Llave Combinada n.º 17

                      Llave de vaso n° 17

                      Llave de vaso n° 19

                      Vaso para tuerca de amortiguador de 17 mm

                      Vaso para tuerca de amortiguador de D10 mm

                      Llave de impacto para llantas n.º 21

                      Llave de trinquete

                      Martillo

                      compresor hidráulico de muelles de amortiguador

                      Palanca

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Nissan X Trail T30. Los expertos de AUTODOC recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Nissan X Trail T30 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje la tuerca de la barra de suspensión. No lo desenrosque del todo. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 5

Afloje las sujeciones superiores del puntal de suspensión. Usa una llave mixta del n.º 14.

Sustitución: amortiguador telescópico - Nissan X Trail T30. AUTODOC recomienda:
No desatornille por completo las sujeciones superiores, ya que éstas podrían estar sujetando también otros componentes de la suspensión.
Paso 6

Asegure las ruedas con cuñas.

Paso 7

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 8

Levante el coche.

Sustitución: amortiguador telescópico - Nissan X Trail T30. Consejo:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 9

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Nissan X Trail T30
Paso 10

Retire la rueda.
Paso 11

Retire la sujeción que une el latiguillo de freno al puntal amortiguador. Use una palanca. Utilice un martillo.
Paso 12

Separe el latiguillo de freno del puntal amortiguador.
Paso 13

Desconecte el cableado del sensor ABS.
Paso 14

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15

Desenrosque las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 16

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 17

Retire los pernos de sujeción.
Paso 18

Desconecte el muñón de dirección de la pata amortiguadora. Use una palanca.
Paso 19

Desatornille las sujeciones superiores del amortiguador.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Nissan X Trail T30
Paso 20

Retire la pata amortiguadora.
Paso 21

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 22

Ponga el puntal de suspensión en el compresor de muelles.

AUTODOC recomienda:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 23

Comprima el resorte.
Paso 24

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 25

Quite el apoyo superior de la pata.
Paso 26

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Nissan X Trail T30. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 27

Suelte el resorte helicoidal.
Paso 28

Quite el resorte.
Paso 29

Retire el amortiguador viejo del compresor de muelles hidráulico.
Paso 30

Instale el nuevo amortiguador en el compresor de muelles hidráulico.

AUTODOC recomienda:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 31

Instale el resorte en el amortiguador.
Paso 32

Comprima el resorte.
Paso 33

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 34

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.

Sustitución: amortiguador telescópico - Nissan X Trail T30. Los expertos de AUTODOC recomiendan:
Asegúrese de que el puntal de suspensión está instalado en la posición correcta, de acuerdo con las marcas.
Paso 35

Apriete la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 17 mm. Vaso para tuerca de amortiguador de D10 mm. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 36

Abra el resorte.
Paso 37

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 38

Retire el puntal amortiguador que está montado.
Paso 39

Instale la pata amortiguadora en el arco de la rueda.
Paso 40

Fije las sujeciones superiores del puntal amortiguador. No lo apriete. Usa una llave mixta del n.º 14.

AUTODOC recomienda:
Nissan X Trail T30 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 41

Fije la pata amortiguadora en el muñón de dirección.
Paso 42

Instale los pernos de sujeción.
Paso 43

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 140 Nm.
Paso 44

Conecte el cableado del sensor ABS.
Paso 45

Una el latiguillo de freno al puntal de suspensión.
Paso 46

Instale la abrazadera de retención del latiguillo de freno. Utilice un martillo.
Paso 47

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 48

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Nissan X Trail T30. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 49

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 50

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 51

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Después de aplicar el aerosol, espere unos minutos.
Paso 52

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Nissan X Trail T30
Paso 53

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 54

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 118 Nm.
Paso 55

Retire los gatos y las cuñas.
Paso 56

Apriete las sujeciones superiores del amortiguador. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 45 Nm.
Paso 57

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 58

Retire el protector de aletas del guardabarros.
Paso 59

Cierre la capota.
