Cómo cambiar: amortiguador telescópico de la parte trasera - Nissan X Trail T30 | Guía de sustitución

descargas: 12

Vistas: 276

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 Di 4x4, NISSAN X-TRAIL (T30) 2.2 dCi 4x4, NISSAN X-TRAIL (T30) 2.0, NISSAN X-TRAIL (T30) 2.2 dCi, NISSAN X-TRAIL (T30) 2.0, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 DCi FWD, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.2 DCi … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

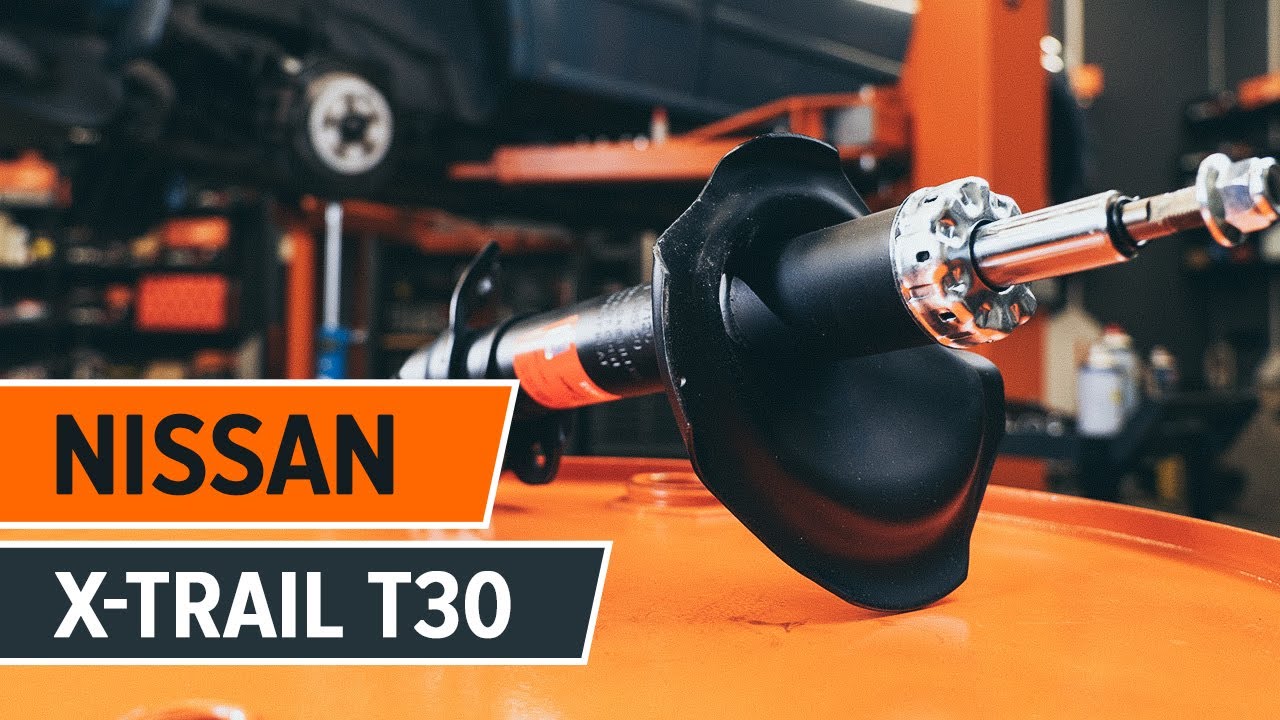

Cómo cambiar los puntal amortiguador parte trasera en NISSAN X TRAIL T30 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte trasera - Nissan X Trail T30 | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - Nissan X Trail T30. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa cerámica

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 17

                      Llave de vaso n° 14

                      Llave de vaso n° 17

                      Llave de vaso n° 19

                      Vaso para tuerca de amortiguador de 17 mm

                      Vaso para tuerca de amortiguador de D10 mm

                      Llave de impacto para llantas n.º 21

                      Llave de trinquete

                      Martillo

                      Herramienta para molduras de plástico

                      compresor hidráulico de muelles de amortiguador

                      Palanca

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Nissan X Trail T30. Consejo de AUTODOC:

Ambos puntales amortiguadores de suspensión trasera deberían ser sustituidos simultáneamente.
El procedimiento de sustitución es idéntico para los amortiguadores izquierdo y derecho de la suspensión trasera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Nissan X Trail T30 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la tapa del maletero.
Paso 2

Retire la cubierta del revestimiento de la parte lateral del maletero. Utilice una herramienta de recorte de plástico.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje la tuerca de la barra de suspensión. No lo desenrosque del todo. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 5

Afloje las sujeciones superiores del puntal de suspensión. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete.

Sustitución: amortiguador telescópico - Nissan X Trail T30. Consejo de AUTODOC:
No desatornille por completo las sujeciones superiores, ya que éstas podrían estar sujetando también otros componentes de la suspensión.
Paso 6

Asegure las ruedas con cuñas.

Paso 7

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 8

Levante el coche.

AUTODOC recomienda:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 9

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Nissan X Trail T30
Paso 10

Retire la rueda.
Paso 11

Limpie la sujeción que conecta el enlace de la barra estabilizadora al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete.
Paso 13

Retire el enlace estabilizador de estabilidad transversal.
Paso 14

Retire la sujeción que une el latiguillo de freno al puntal amortiguador. Use una palanca. Utilice un martillo.
Paso 15

Separe el latiguillo de freno del puntal amortiguador.
Paso 16

Limpie la sujeción que conecta el puntal de suspensión con el eje de la mangueta. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Desenrosque la sujeción que conecta el puntal de suspensión con la mangueta de direccion trasera. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 18

Apoye la mangueta trasera. Utilice un gato de transmisión hidráulica.
Paso 19

Desatornille las sujeciones superiores del amortiguador.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Nissan X Trail T30
Paso 20

Retire los pernos de sujeción.
Paso 21

Separe el amortiguador de la mangueta trasera. Use una palanca.
Paso 22

Retire la pata amortiguadora.
Paso 23

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 24

Ponga el puntal de suspensión en el compresor de muelles.

AUTODOC recomienda:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 25

Comprima el resorte.
Paso 26

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 27

Quite el apoyo superior de la pata.
Paso 28

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Nissan X Trail T30. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 29

Suelte el resorte helicoidal.
Paso 30

Quite el resorte.
Paso 31

Retire el amortiguador viejo del compresor de muelles hidráulico.
Paso 32

Instale el nuevo amortiguador en el compresor de muelles hidráulico.

AUTODOC recomienda:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 33

Instale el resorte en el amortiguador.
Paso 34

Comprima el resorte.
Paso 35

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 36

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.

Sustitución: amortiguador telescópico - Nissan X Trail T30. AUTODOC recomienda:
Asegúrese de que el puntal de suspensión está instalado en la posición correcta, de acuerdo con las marcas.
Paso 37

Apriete la tuerca de la varilla de la pata amortiguadora. Vaso para tuerca de amortiguador de 17 mm. Vaso para tuerca de amortiguador de D10 mm. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 38

Abra el resorte.
Paso 39

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 40

Retire el puntal amortiguador que está montado.
Paso 41

Instale la pata amortiguadora en el arco de la rueda.
Paso 42

Una el amortiguador a la mangueta trasera.
Paso 43

Instale los pernos de sujeción.
Paso 44

Fije las sujeciones superiores del puntal amortiguador. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete. No lo apriete.

AUTODOC recomienda:
Nissan X Trail T30 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 45

Apriete la sujeción que conecta el puntal de suspensión con la mangueta de direccion trasera. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 140 Nm.
Paso 46

Una el latiguillo de freno al puntal de suspensión.
Paso 47

Instale la abrazadera de retención del latiguillo de freno. Utilice un martillo.
Paso 48

Retire el apoyo de debajo de la mangueta trasera.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Nissan X Trail T30. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 49

Instale la barra del estabilizador de estabilidad transversal.
Paso 50

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 42 Nm.
Paso 51

Trate la sujeción que conecta la bieleta de la barra estabilizadora al puntal de suspensión. Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 52

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 53

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 54

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
¡Importante! Sostenga el amortiguador mientras atornilla los pernos de sujeción. Nissan X Trail T30
Paso 55

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Nissan X Trail T30
Paso 56

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 57

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 118 Nm.
Paso 58

Retire los gatos y las cuñas.
Paso 59

Apriete las sujeciones superiores del amortiguador. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 45 Nm.
Paso 60

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 61

Instale la cubierta del revestimiento de la parte lateral del maletero.
Paso 62

Cierre la tapa del maletero.
