¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.5 TDI, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) D5, VOLVO V70 II (285) 2.4 Bifuel (CNG), VOLVO V70 II (285) 2.4 T AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) R 2,5 T AWD, VOLVO V70 II (285) 2.5 T AWD, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5, VOLVO V70 II (285) D5, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) 2.3, VOLVO V70 II (285) 2.4 Bifuel (LPG) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los puntal amortiguador delantero en VOLVO V70 2 (SW) [VÍDEO TUTORIAL DE AUTODOC]

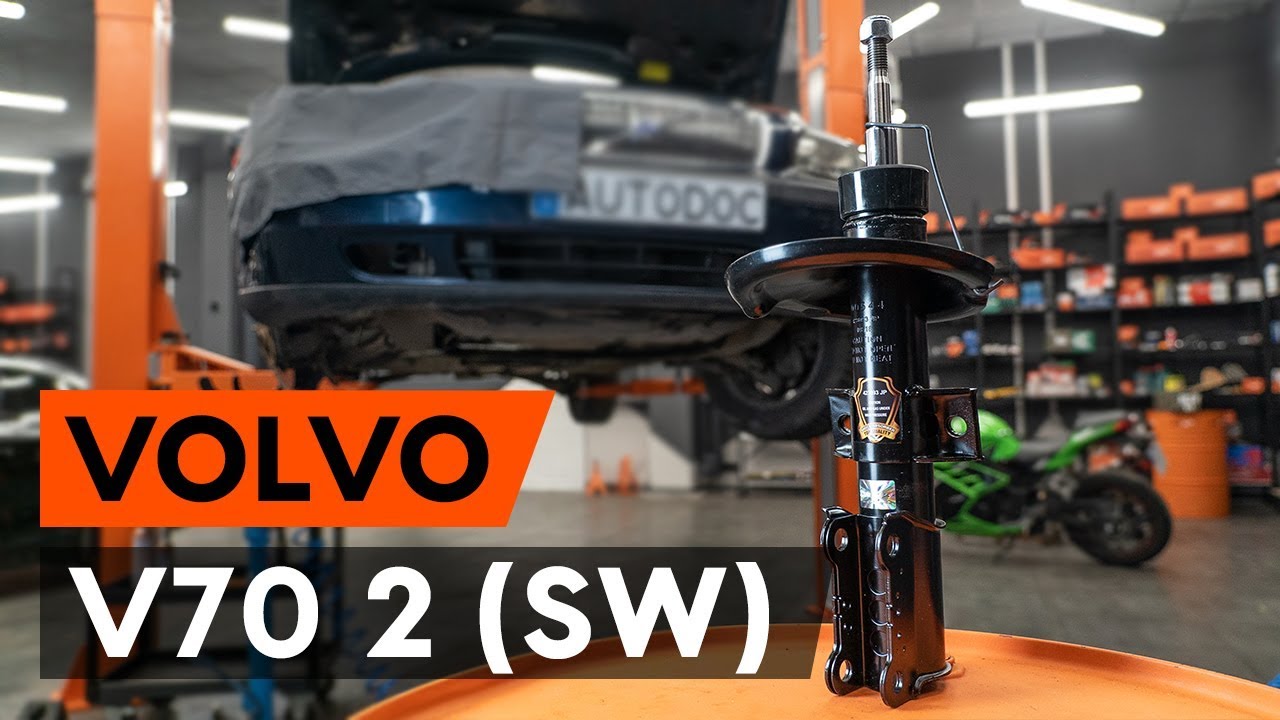

Cómo cambiar: amortiguador telescópico de la parte delantera - Volvo V70 SW | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para V70 II (285) y otros modelos VOLVO

Amortiguador

        Amortiguador para V70 II (SW, 285) Gasolina (250 cv)

        Amortiguador para V70 II (SW, 285) Gasolina (200 cv)

        Amortiguador para V70 II (SW, 285) Gasóleo (140 cv)

        Amortiguador para V70 II (SW, 285) Gasolina (140 cv)

        Amortiguador para V70 II (SW, 285) Gasolina (170 cv)

        Amortiguador para V70 II (SW, 285) Gasóleo (163 cv)

        Amortiguador para V70 II (SW, 285) Gasolina/Gas natural (CNG) (140 cv)

        Amortiguador para V70 II (SW, 285) Gasolina (200 cv)

        Amortiguador para V70 II (SW, 285) Gasóleo (131 cv)

Sustitución: amortiguador telescópico - Volvo V70 SW. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 18

                        Vaso de impacto №13

                        Vaso de impacto №18

                        Vaso de impacto №21

                        Broca hexagonal No. H6

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Llave dinamométrica

                        Alicates para bomba de agua

                        Llave giramachos

                        Palanca

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

                        Cubreguardabarros

Comprar herramientas

Sustitución: amortiguador telescópico - Volvo V70 SW. AUTODOC recomienda:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: amortiguador telescópico - Volvo V70 SW. Secuencia de pasos recomendada:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.
Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 7

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Volvo V70 SW
Paso 9

Retire la rueda.
Paso 10

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 12

Desconecte la fijación del cable del sensor ABS de la pata amortiguadora. Use una palanca.
Paso 13

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 15

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 16

Retire los pernos de sujeción.
Paso 17

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 18

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Volvo V70 SW
Paso 19

Retire la pata amortiguadora.
Paso 20

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Volvo V70 SW. Los expertos de AUTODOC recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 21

Comprima el resorte.
Paso 22

Quite la tapa del soporte del amortiguador. Use una palanca.
Paso 23

Trate la varilla del amortiguador. Use el aerosol WD-40.
Paso 24

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 25

Desatornille la sujeción del soporte del puntal de suspensión. Use Vaso HEX No. H6. Utilice una llave de trinquete. Use alicates de bomba de agua.
Paso 26

Quite el apoyo superior de la pata.
Paso 27

Suelte el resorte helicoidal.
Paso 28

Quite el resorte.
Paso 29

Quite el guardapolvo y el tope del amortiguador.

Sustitución: amortiguador telescópico - Volvo V70 SW. Consejo de AUTODOC:
Atentamente examine la cazoleta, el guardapolvo, el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 30

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Volvo V70 SW. Consejo de los expertos de AUTODOC:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 31

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 32

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 33

Instale el resorte en el amortiguador.
Paso 34

Comprima el resorte.
Paso 35

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 36

Atornille la sujeción del soporte del puntal de suspensión. Use Vaso HEX No. H6. Utilice una llave de trinquete. Use alicates de bomba de agua.
Paso 37

Apriete la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.

Sustitución: amortiguador telescópico - Volvo V70 SW. Consejo:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 38

Abra el resorte.
Paso 39

Retire el puntal amortiguador que está montado.
Paso 40

Instale la pata amortiguadora en el arco de la rueda.
Paso 41

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Volvo V70 SW
Paso 42

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 43

Fije la pata amortiguadora en el muñón de dirección.
Paso 44

Instale los pernos de sujeción. Use una palanca.
Paso 45

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Volvo V70 SW. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 46

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 47

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 105 Nm.+60°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 48

Instale la barra del estabilizador de estabilidad transversal.
Paso 49

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 50

Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 51

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 52

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 25 Nm.
Paso 53

Trate las sujeciones del amortiguador. Trate la varilla del amortiguador. Use grasa de cobre.
Paso 54

Instale la tapa del soporte del amortiguador.

Paso 55

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 56

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Volvo V70 SW. Después de haber aplicado el spray, espere unos minutos.
Paso 57

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Volvo V70 SW
Paso 58

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 59

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 140 Nm.
Paso 60

Retire los gatos y las cuñas.
Paso 61

Retire el protector de aletas del guardabarros.
Paso 62

Cierre la capota.
