Cómo cambiar: muelles de suspensión de la parte delantera - Volvo V70 SW | Guía de sustitución
descargas:
3
Vistas:
33
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5 … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5 … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

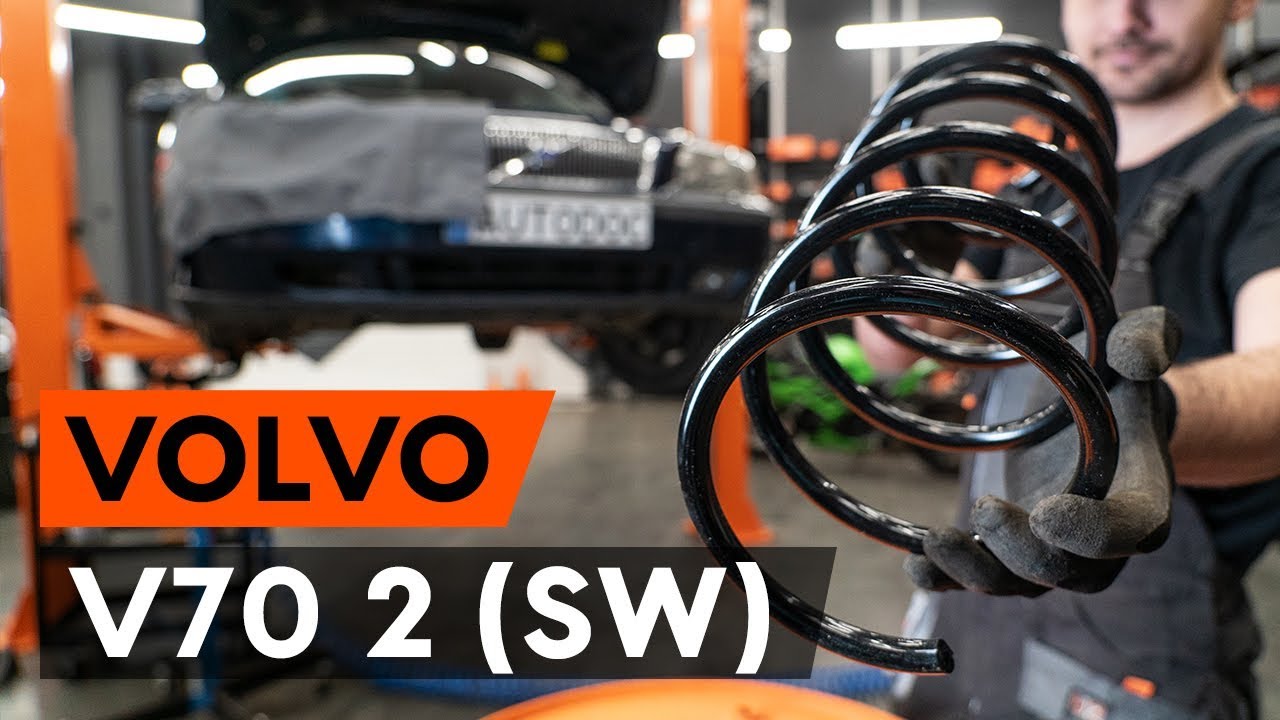

Cómo cambiar los muelles de suspensión delantero en VOLVO V70 2 (SW) [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Muelles de Suspensión para V70 II (285) y otros modelos VOLVO
Muelle de suspensión
Productos alternativos
Muelle de suspensión
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa de cobre
Llave Combinada n.º 18
Vaso de impacto №13
Vaso de impacto №18
Vaso de impacto №21
Broca hexagonal No. H6
Llave de impacto para llantas n.º 19
Llave de trinquete
Llave dinamométrica
Alicates para bomba de agua
Llave giramachos
Palanca
Compresor hidráulico de muelles de amortiguador
Gato de transmisión hidráulica
Cuñas para ruedas
Cubreguardabarros
Sustitución: muelles de suspensión - Volvo V70 SW. Los profesionales recomiendan:
- Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
- El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
- Por favor, tenga en cuenta: todos los trabajos en el coche - Volvo V70 SW - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
- Paso 1
Abra la capota. - Paso 2
Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil. - Paso 3
Limpie las sujeciones del soporte superior del puntal amortiguador. Use el aerosol WD-40. - Paso 4
Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete. - Paso 5
Asegure las ruedas con cuñas. - Paso 6
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19. - Paso 7
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 8
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Volvo V70 SW - Paso 9
Retire la rueda. - Paso 10
Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 11
Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete. - Paso 12
Desconecte la fijación del cable del sensor ABS de la pata amortiguadora. Use una palanca. - Paso 13
Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 14
Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete. Utilice una llave giramachos. - Paso 15
Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica. - Paso 16
Retire los pernos de sujeción. - Paso 17
Desconecte el muñón de dirección de la pata amortiguadora. - Paso 18
Destornille la fijación superior de la cazoleta de la pata amortiguadora.AUTODOC recomienda:Volvo V70 SW - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción. - Paso 19
Retire la pata amortiguadora. - Paso 20
Instale la pata amortiguadora en el mecanismo para apretar los resortes.Sustitución: muelles de suspensión - Volvo V70 SW. Consejo de AUTODOC:Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete. - Paso 21
Comprima el resorte. - Paso 22
Quite la tapa del soporte del amortiguador. Use una palanca. - Paso 23Trate la varilla del amortiguador. Use el aerosol WD-40.Paso 24
Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete. - Paso 25
Desatornille la sujeción del soporte del puntal de suspensión. Use Vaso HEX No. H6. Utilice una llave de trinquete. Use alicates de bomba de agua. - Paso 26
Quite el apoyo superior de la pata. - Paso 27
Suelte el resorte helicoidal. - Paso 28
Quite el resorte. - Paso 29
Quite el guardapolvo y el tope del amortiguador.AUTODOC recomienda:Sustitución: muelles de suspensión - Volvo V70 SW. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario. - Paso 30
Instale el guardapolvos y el tope en el amortiguador. - Paso 31
Instale el resorte en el amortiguador. - Paso 32
Comprima el resorte. - Paso 33
Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal. - Paso 34
Atornille la sujeción del soporte del puntal de suspensión. Use Vaso HEX No. H6. Utilice una llave de trinquete. Use alicates de bomba de agua. - Paso 35
Apriete la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.AUTODOC recomienda:Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
